27. INSPECT INDIVIDUAL PISTON OPERATION

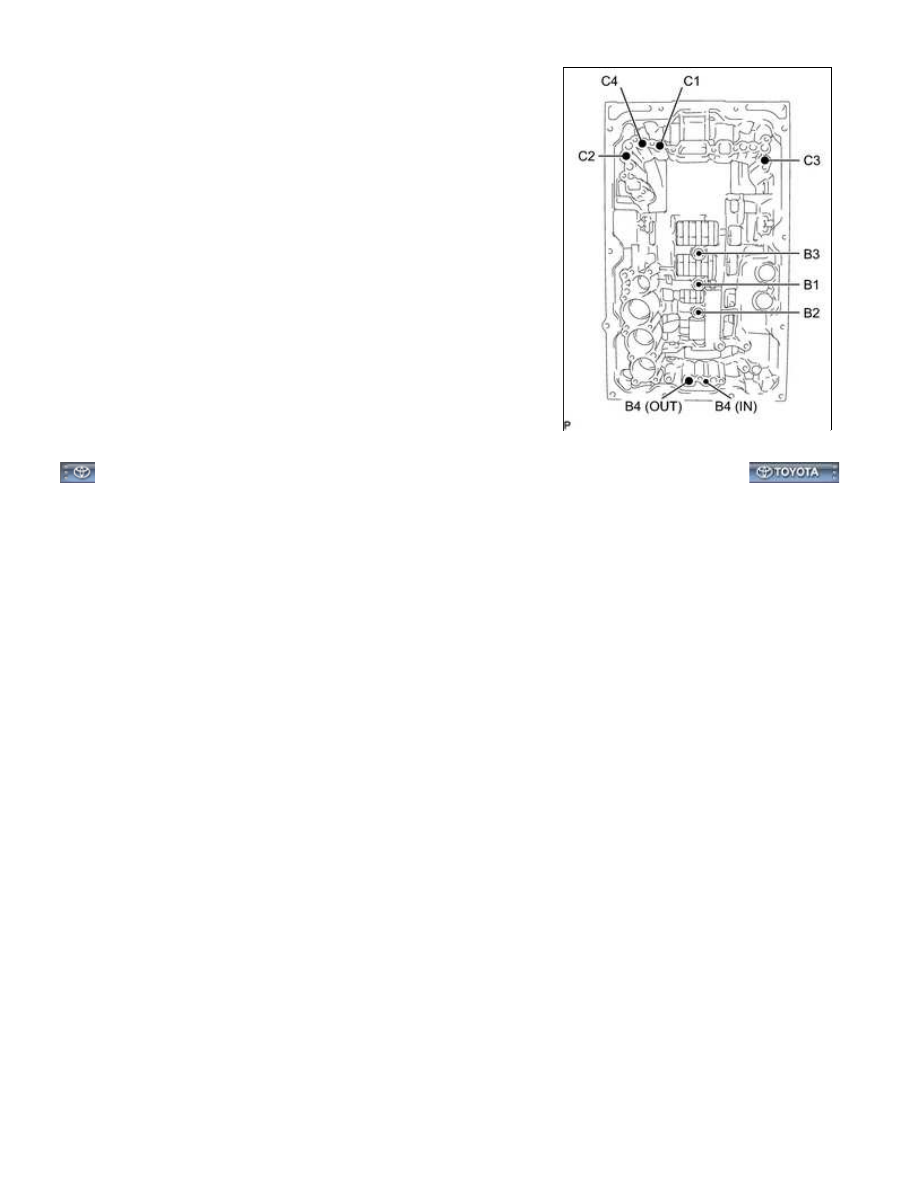

(a) Check the operating sound while applying compressed air into

the oil holes indicated in the illustration.

HINT:

When inspecting the direct clutch, check with the C3 accumulator

piston holes indicated in the illustration.

If there is no sound, disassemble and check the installation

1.

No. 3 clutch (C3)

2.

No. 4 clutch (C4)

3.

No. 1 clutch (C1)

4.

No. 3 brake (B3)

5.

No. 1 brake (B1)

6.

No. 2 brake (B2)

7.

No. 4 brake (B4)

8.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013F006WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: REASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

REASSEMBLY

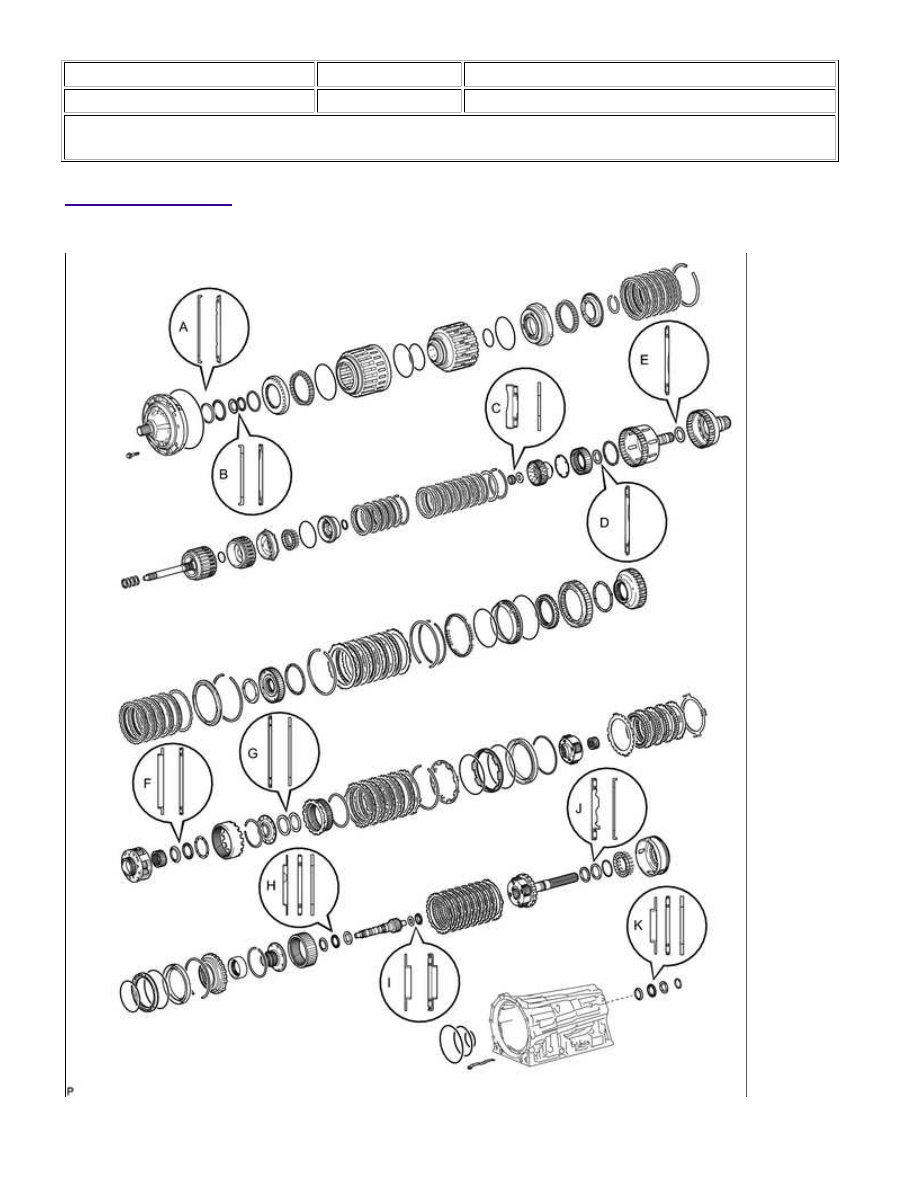

1. BEARING POSITION

Bearing and race diameter:

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

MARK FRONT RACE DIAMETER INSIDE /

OUTSIDE

THRUST BEARING DIAMETER

INSIDE / OUTSIDE

REAR RACE DIAMETER INSIDE /

OUTSIDE

A

74.3 to 74.6 mm (2.93 to 2.94

in.) / 87.4 to 87.7 mm (3.44 to

3.45 in.)

72.0 to 72.3 mm (2.83 to 2.85

in.) / 85.3 to 85.6 mm (3.36 to

3.37 in.)

-

B

38.0 to 38.3 mm (1.50 to 1.51

in.) / 53.9 to 54.1 mm (2.12 to

2.13 in.)

36.5 to 36.7 mm (1.437 to 1.445

in.) / 52.9 to 53.2 mm (2.08 to

2.09 in.)

-

C

-

21.1 to 21.3 mm (0.83 to 0.84

in.) / 39.5 to 39.8 mm (1.56 to

1.57 in.)

22.8 to 23.1 mm (0.898 to 0.909

in.) / 44.5 to 44.8 mm (1.75 to

1.76 in.)

D

-

39.5 to 39.7 mm (1.555 to 1.563

in.) / 60.5 to 60.8 mm (2.38 to

2.39 in.)

-

E

-

46.5 to 46.7 mm (1.83 to 1.84

in.) / 64.4 to 64.6 mm (2.535 to

2.543 in.)

-

F

55.0 to 55.2 mm (2.165 to 2.173

in.) / 68.8 to 69.3 mm (2.71 to

2.73 in.)

54.6 to 54.8 mm (2.15 to 2.16

in.) / 70.0 to 70.5 mm (2.76 to

2.78 in.)

-

G

-

65.4 to 65.6 mm (2.57 to 2.58

in.) / 85.6 to 86.0 mm (3.37 to

3.39 in.)

62.9 to 63.1 mm (2.476 to 2.484

in.) / 82.3 to 82.6 mm (3.24 to

3.25 in.)

H

39.5 to 39.8 mm (1.56 to 1.57

in.) / 56.9 to 57.2 mm (2.24 to

2.25 in.)

36.5 to 36.6 mm (1.437 to 1.441

in.) / 56.8 to 57.1 mm (2.24 to

2.25 in.)

36.5 to 36.7 mm (1.437 to 1.445

in.) / 56.7 to 57.2 mm (2.23 to

2.25 in.)

I

21.1 to 21.3 mm (0.831 to 0.839

in.) / 39.9 to 40.1 mm (1.57 to

1.58 in.)

23.0 to 23.3 mm (0.906 to 0.917

in.) / 44.0 to 44.2 mm (1.73 to

1.74 in.)

-

J

-

43.6 to 43.9 mm (1.72 to 1.73

in.) / 63.0 to 63.2 mm (2.48 to

2.49 in.)

47.2 to 47.4 mm (1.86 to 1.87

in.) / 67.1 to 67.4 mm (2.64 to

2.65 in.)

K

40.7 to 41.0 mm (1.60 to 1.61

in.) / 56.9 to 57.2 mm (2.24 to

2.25 in.)

40.2 to 40.4 mm (1.58 to 1.59

in.) / 57.6 to 57.9 mm (2.27 to

2.28 in.)

40.2 to 40.3 mm (1.58 to 1.59

in.) / 56.5 to 57.0 mm (2.22 to

2.24 in.)

2. INSTALL 1ST AND REVERSE BRAKE PISTON

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

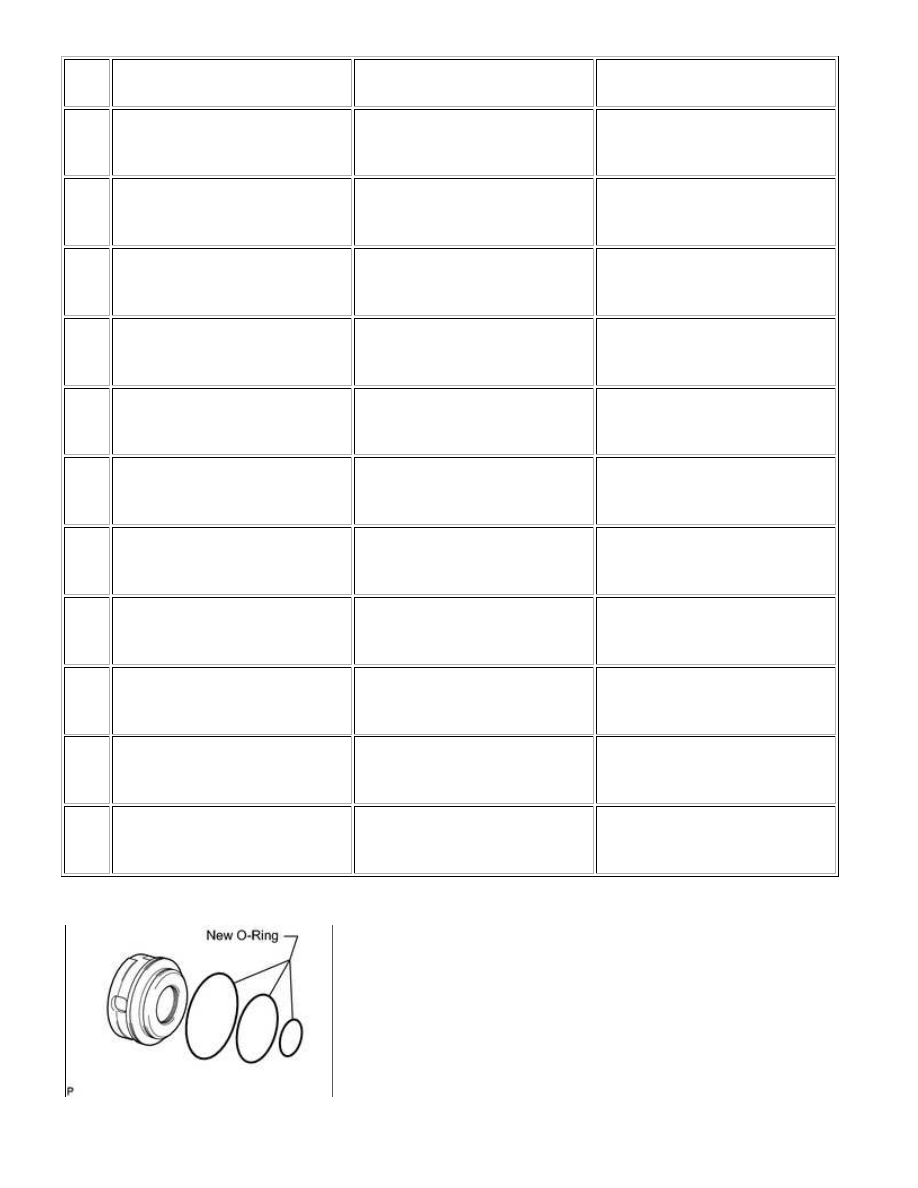

(a) Coat 3 new O-rings with ATF, and install them to the 1st and reverse brake piston.

(b) Install the 1st and reverse brake piston to the transmission

case.

NOTICE:

SUB-ASSEMBLY

(a) Place the brake return spring onto the 1st and reverse brake

piston.

SST: 09380-60010

09381-06030

09381-06040

09381-06080

09381-06120

09381-06130

09381-05040

09381-05050

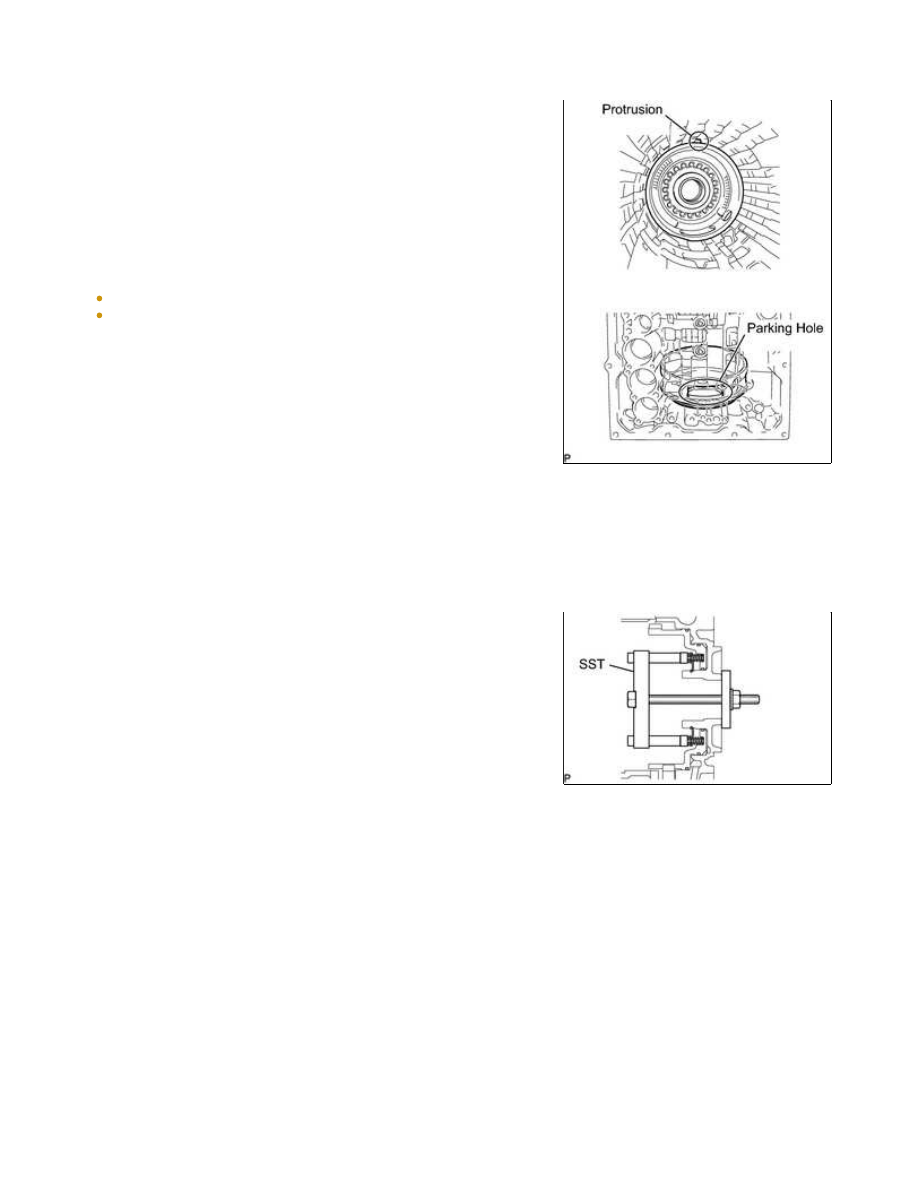

(b) Place SST on the spring retainer, and compress the return

spring.

(c) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

4. SELECT NO. 4 BRAKE FLANGE
