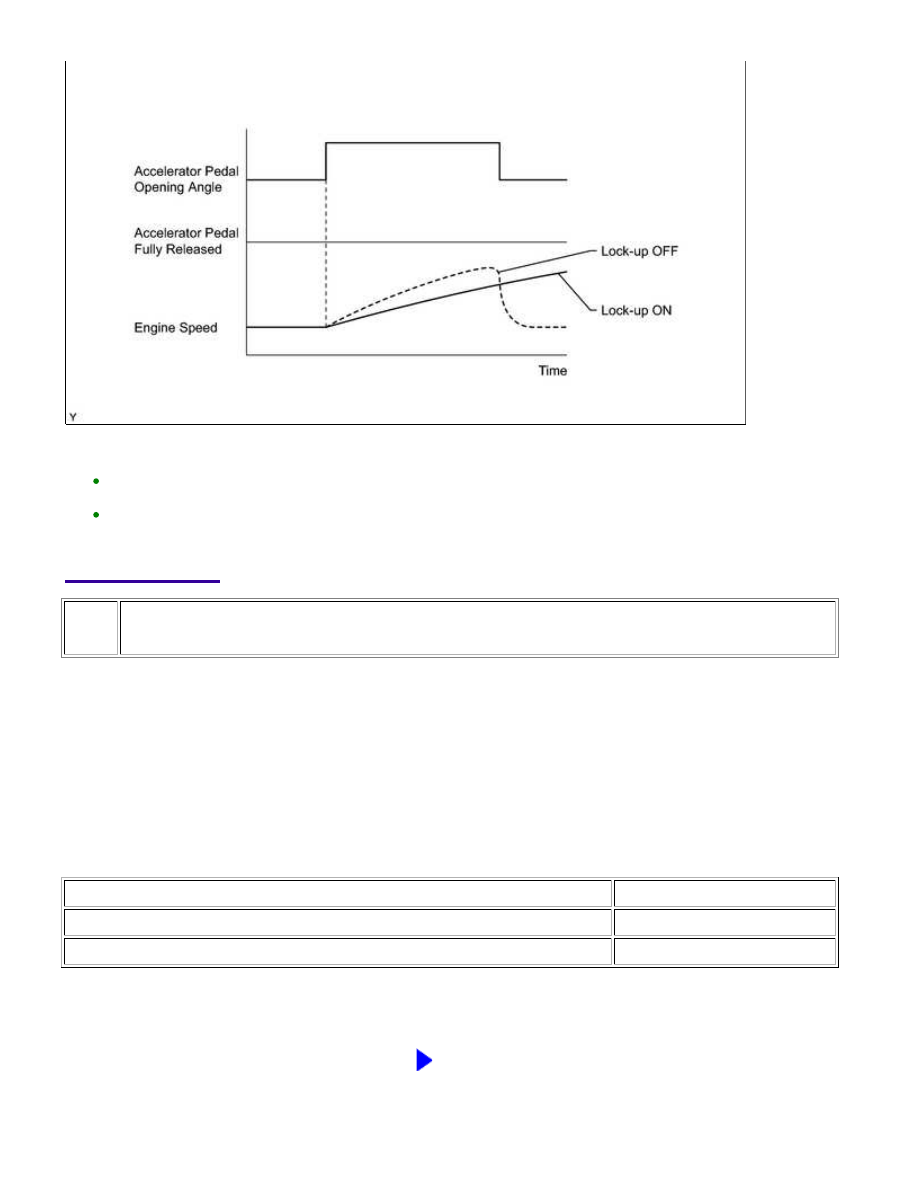

HINT:

When changing the accelerator pedal opening angle while driving, if the engine speed does not change,
lock-up is on.
Slowly release the accelerator pedal in order to decelerate, but do not fully release the pedal. (Fully
releasing the pedal will close the throttle valve and lock-up may be turned off automatically.)

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTC P2757)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P2757 is output

A

P2757 and other DTCs are output

B

HINT:

If any other codes besides P2757 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

OK

2.

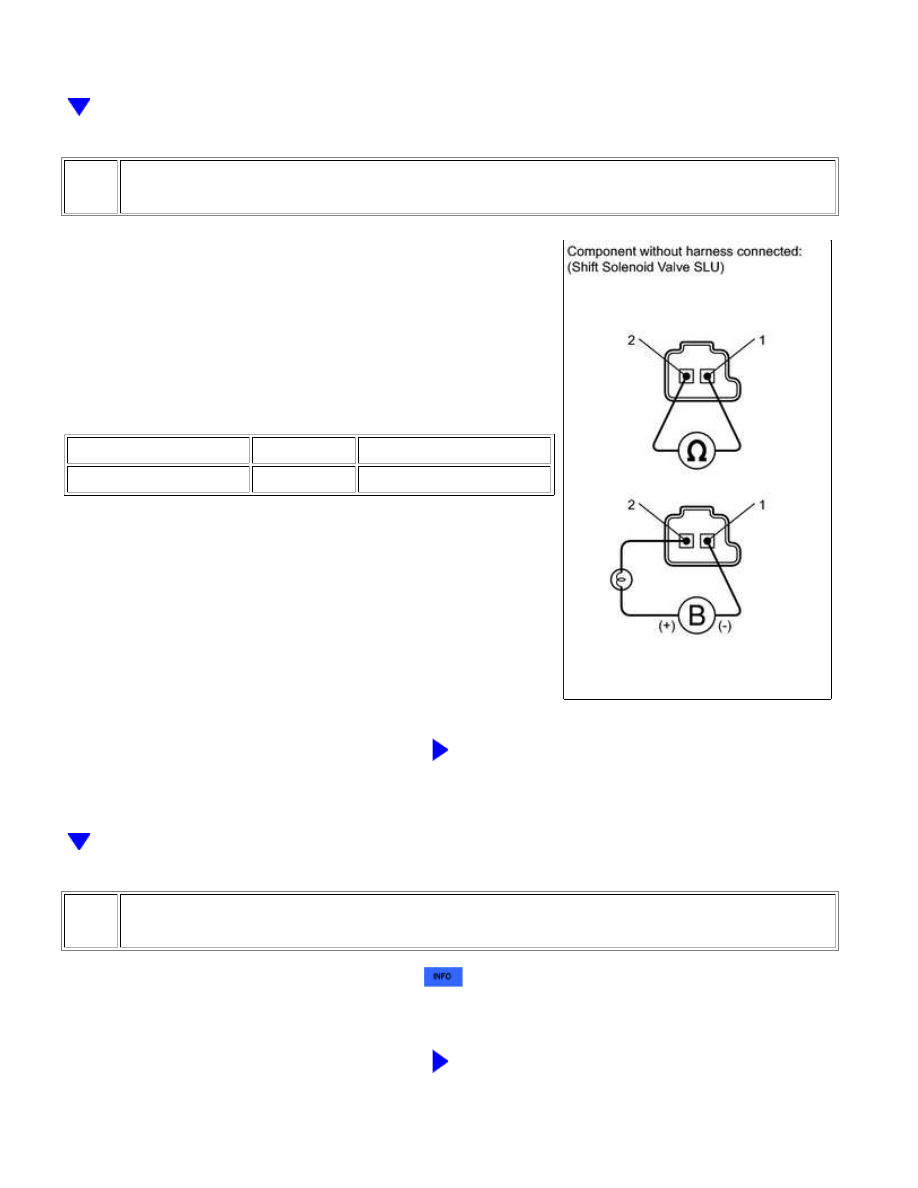

INSPECT SHIFT SOLENOID VALVE SLU

(a) Remove shift solenoid valve SLU.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE SLU

3.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

(a) Check the transmission valve body assembly



.

OK:

There are no foreign objects on any valve.

NG

REPLACE TRANSMISSION VALVE BODY ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

4.

INSPECT TORQUE CONVERTER ASSEMBLY

(a) Check the torque converter assembly



.

OK:

The torque converter operates normally.

NG

REPLACE TORQUE CONVERTER ASSEMBLY

OK

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000WP10IBX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: Transmission Control Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

Transmission Control Switch Circuit

DESCRIPTION

When moving the shift lever into the S position using the transmission control switch, it is possible to switch the

shift range position between "1" (1st range) and "6" (6th range).

Shifting to "+" once raises the shift range position by one, and shifting to "-" lowers the shift range position by

one.

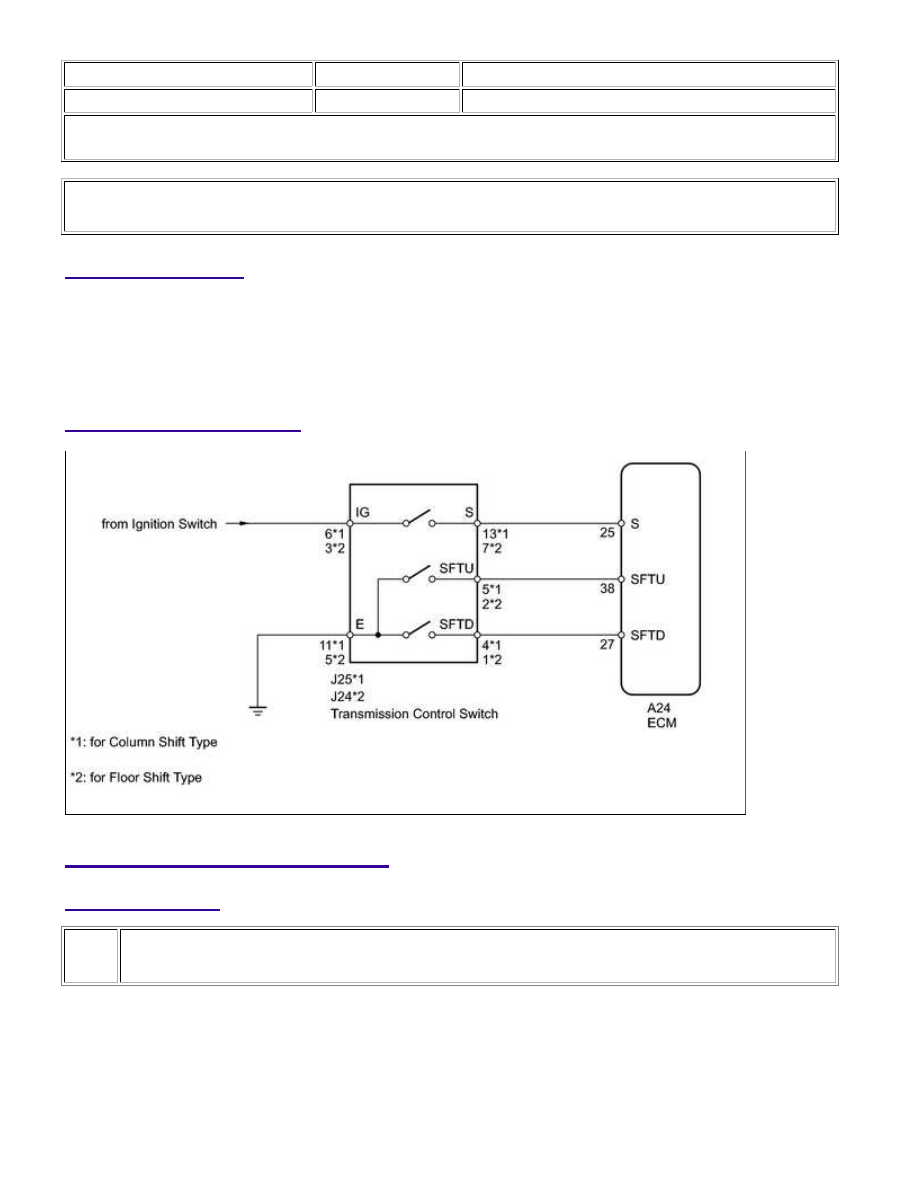

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT TRANSMISSION CONTROL SWITCH
