DTC.

HINT:

Related DTCs

P0712: ATF temperature sensor/Range check (Low voltage)

P0713: ATF temperature sensor/Range check (High voltage)

Required sensors/Components

ATF temperature sensor

Duration

0.5 seconds

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

All

Battery voltage

8 V or higher

Ignition switch

ON

Starter

OFF

P0712: Range check (Low voltage)

The monitor will run whenever the following DTCs are not present

None

P0713: Range check (High voltage)

The monitor will run whenever this DTC is

not present

P0115, P0117, P0118 (ECT (Engine coolant

temperature) sensor circuit)

P00AC, P00AD, P0110, P0112, P0113 (IAT (Intake

air temperature) sensor circuit)

Engine coolant temperature or intake air

temperature at engine start

-29.375°C (-20.875°F) or less

Time after engine start

388 seconds or more

Condition (B)

The monitor will run whenever this DTC is

not present

P0115, P0117, P0118 (ECT (Engine coolant

temperature) sensor circuit)

P00AC, P00AD, P0110, P0112, P0113 (IAT (Intake

air temperature) sensor circuit)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Engine coolant temperature and intake air

temperature at engine start

Higher than -29.375°C (-20.875°F)

Time after engine start

10 seconds or more

TYPICAL MALFUNCTION THRESHOLDS

P0712: Range check (Low voltage)

ATF temperature sensor voltage

Below 0.14 V (Higher than 164°C (327.2°F))

P0713: Range check (High voltage)

ATF temperature sensor voltage

Higher than 4.91 V (Below -48°C (-54.4°F))

COMPONENT OPERATING RANGE

ATF temperature sensor voltage

0.14 to 4.91 V

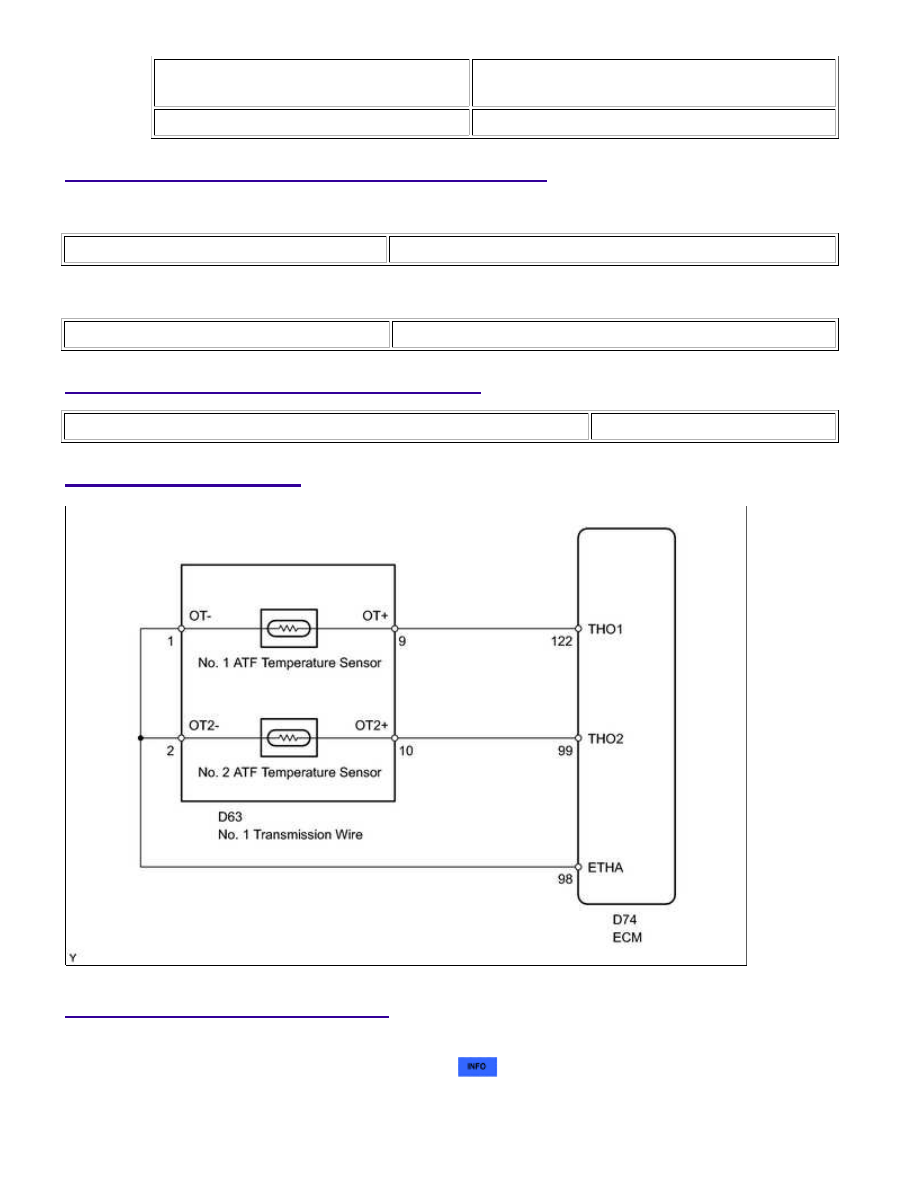

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT:

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

A/T Oil

Temperature 1

No. 1 ATF

temperature sensor

value/

Min.: -40°C (-40°F)

Max.: 150°C (302°F)

After stall test:

Approximately 80°C

(176°F)

With engine cold: Equal

to ambient

temperature

If value is -40°C (-40°F) or 150°C

(302°F), No. 1 ATF temperature

sensor circuit is open or shorted

HINT:

When DTC P0712 is output and the Techstream output is 150°C (302°F) or more, there is a short circuit.

When DTC P0713 is output and the Techstream output is -40°C (-40°F), there is an open circuit.

Check the temperature displayed on the Techstream in order to check if a malfunction exists.

TEMPERATURE DISPLAYED

MALFUNCTION

-40°C (-40°F)

Open circuit

150°C (302°F) or more

Short circuit

If a circuit related to the ATF temperature sensor becomes open, P0713 is immediately set (in 0.5

seconds). When P0713 is set, P0711 cannot be detected. It is not necessary to inspect the circuit when

P0711 is set.

PROCEDURE

1.

INSPECT NO. 1 TRANSMISSION WIRE (NO. 1 ATF TEMPERATURE SENSOR)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

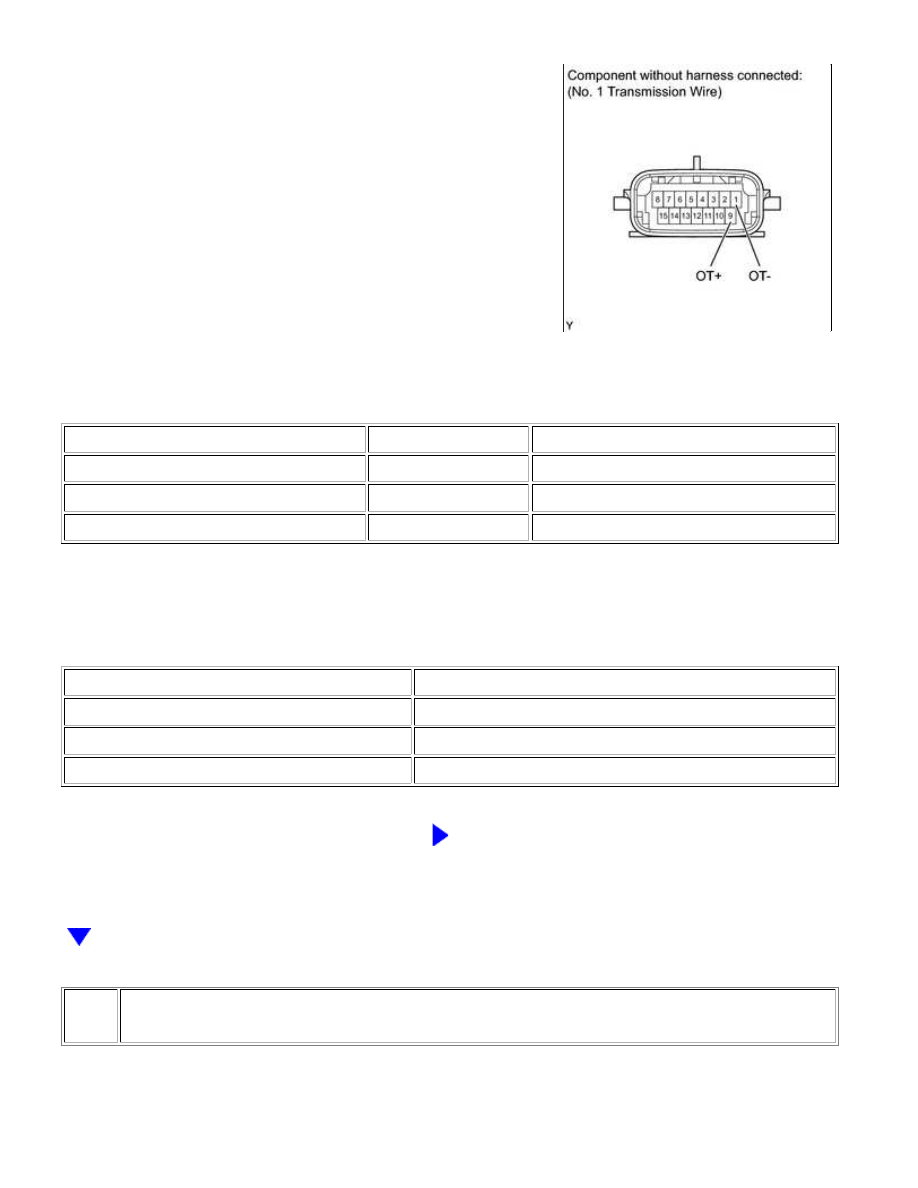

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (OT-) - 9 (OT+)

Always

79 Ω to 156 kΩ

1 (OT-) - Body ground

Always

10 kΩ or higher

9 (OT+) - Body ground

Always

10 kΩ or higher

HINT:

Resistance (Reference):

ATF TEMPERATURE

SPECIFIED CONDITION

10°C (50°F)

5 to 8 kΩ

25°C (77°F)

2.5 to 4.5 kΩ

110°C (230°F)

0.22 to 0.28 kΩ

NG

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE

(NO. 1 ATF TEMPERATURE SENSOR)

2.

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)
