Toyota Tundra (2015 year). Manual - part 510

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M9A07SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from P to R with the ignition switch ON and brake pedal depressed, make

sure that it moves smoothly and correctly into position.

(b) Start the engine and make sure that the vehicle moves forward after moving the shift lever from N to D

and moves rearward after moving the shift lever to R.

If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and

check the shift lever assembly installation condition.

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBF048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): REMOVAL; 2015 MY

Tundra [08/2014 -        ]

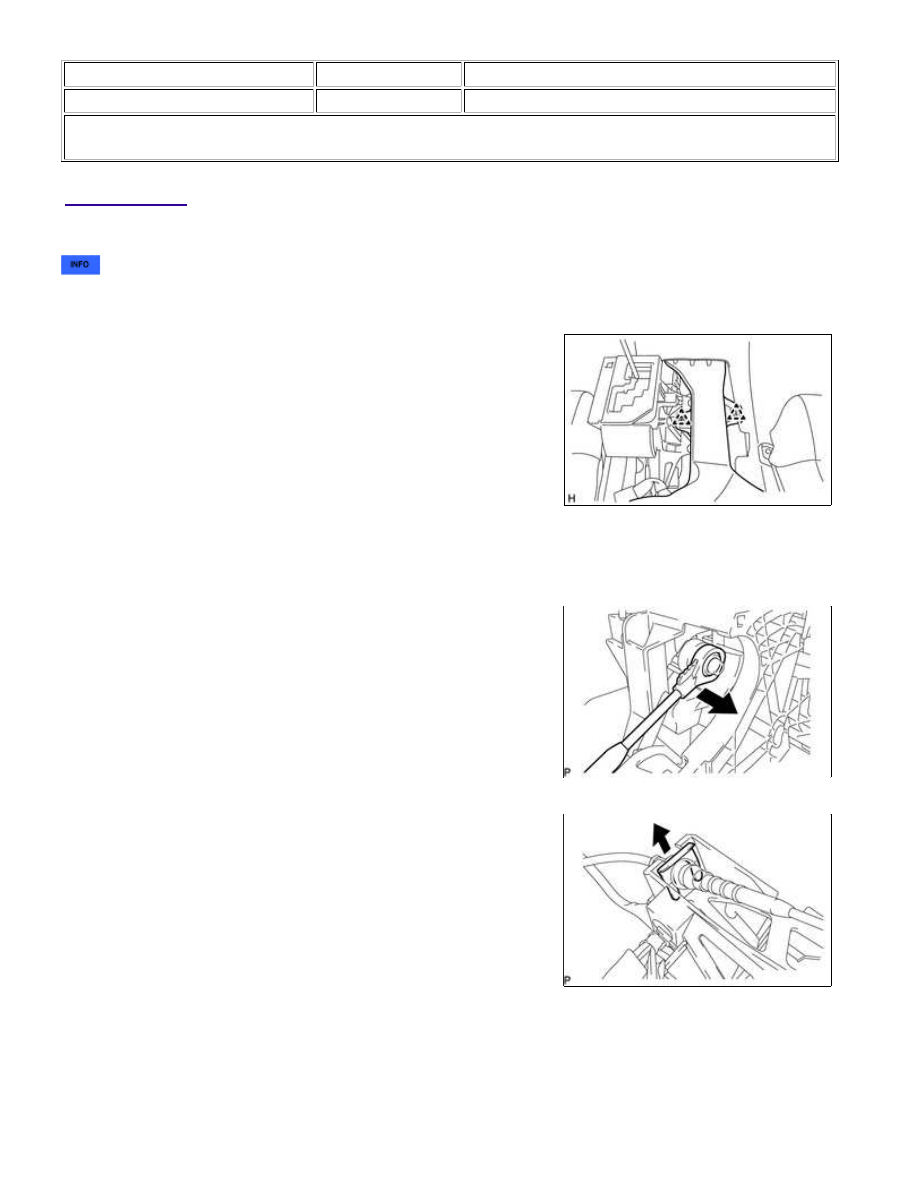

REMOVAL

1. REMOVE CONSOLE BOX ASSEMBLY

2. REMOVE NO. 1 CONSOLE BOX DUCT (w/ Rear Air Duct)

(a) Remove the 2 clips and No. 1 console box duct.

3. REMOVE SHIFT LEVER ASSEMBLY

(a) Move the shift lever to N.

(b) Disconnect the transmission control cable end from the shift

lever assembly.

(c) Remove the clip and disconnect the transmission control cable

assembly from the shift lever retainer.

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...

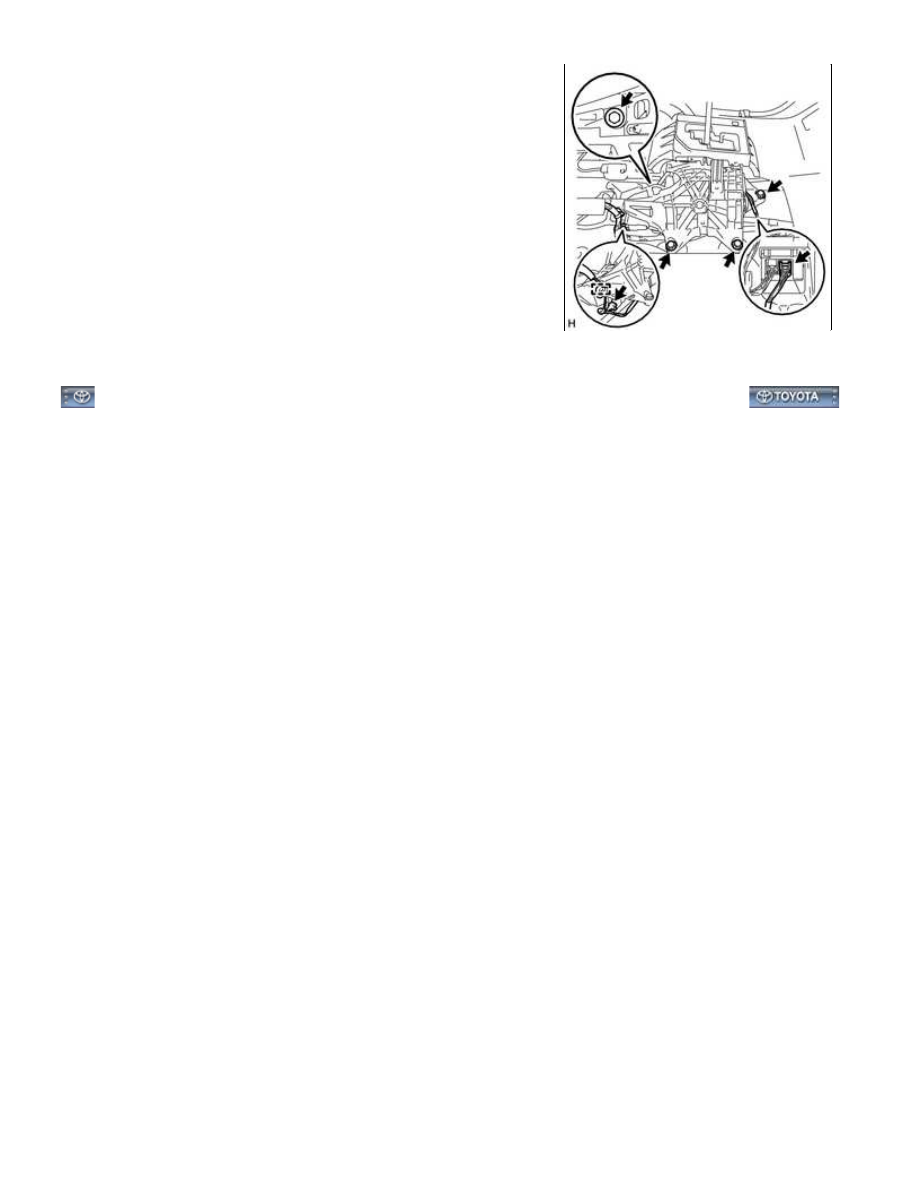

(d) Disconnect the clamp and 2 connectors from the shift lever

assembly.

(e) Remove the 4 bolts and shift lever assembly.

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YBG03VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Floor Shift Type): DISASSEMBLY; 2015

MY Tundra [08/2014 -        ]

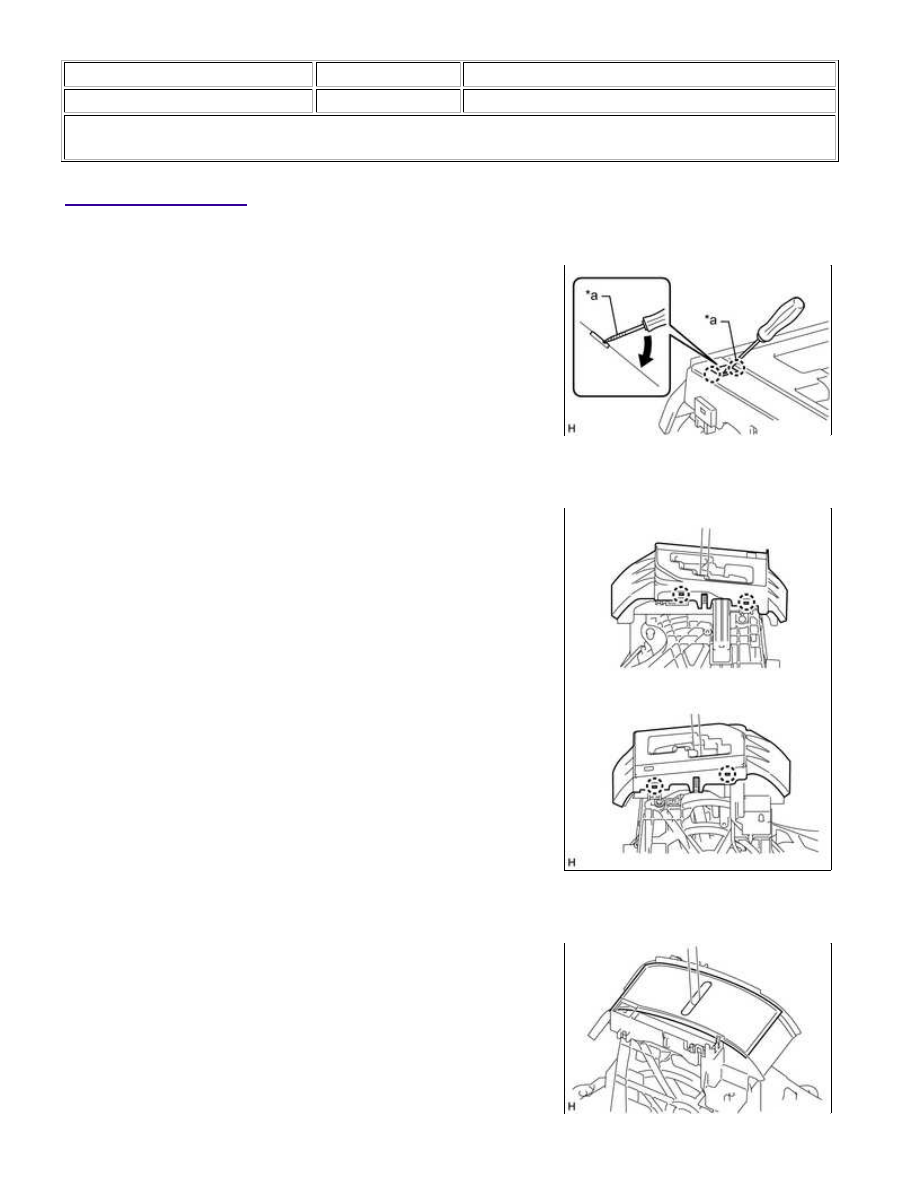

DISASSEMBLY

1. REMOVE SHIFT LEVER CAP

(a) Using a screwdriver, detach the 2 claws and remove the shift

lever cap from the upper position indicator housing.

NOTICE:

Be careful not to damage the shift lever cap.

HINT:

Tape the screwdriver tip before use.

2. REMOVE UPPER POSITION INDICATOR HOUSING

(a) Detach the 4 claws and remove the upper position indicator

housing from the shift lever assembly.

3. REMOVE POSITION INDICATOR SLIDE COVER

(a) Remove the position indicator slide cover together with the No.

2 position indicator slide cover from the shift lever assembly.

A760F AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (...
