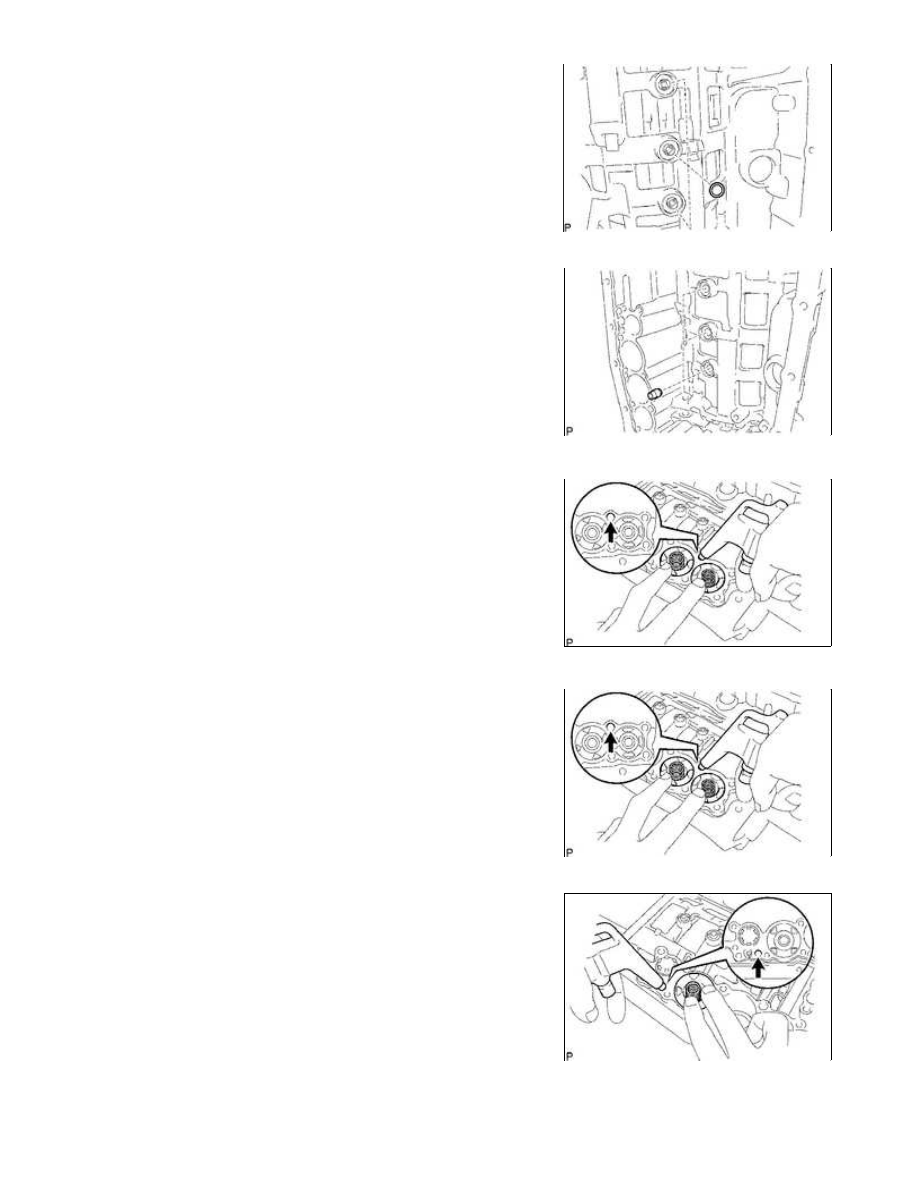

16. REMOVE TRANSMISSION CASE GASKET

(a) Remove the 3 gaskets.

17. REMOVE BRAKE DRUM GASKET

(a) Remove the 3 gaskets.

18. REMOVE C-2 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the C-2

accumulator piston and spring.

(b) Remove the 2 O-rings from the piston.

NOTICE:

Be careful as the C-3 and B-3 accumulator pistons may jump

out.

19. REMOVE B-3 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the B-3

accumulator piston and spring.

(b) Remove the 2 O-rings from the piston.

NOTICE:

Be careful as the C-3 accumulator piston may jump out.

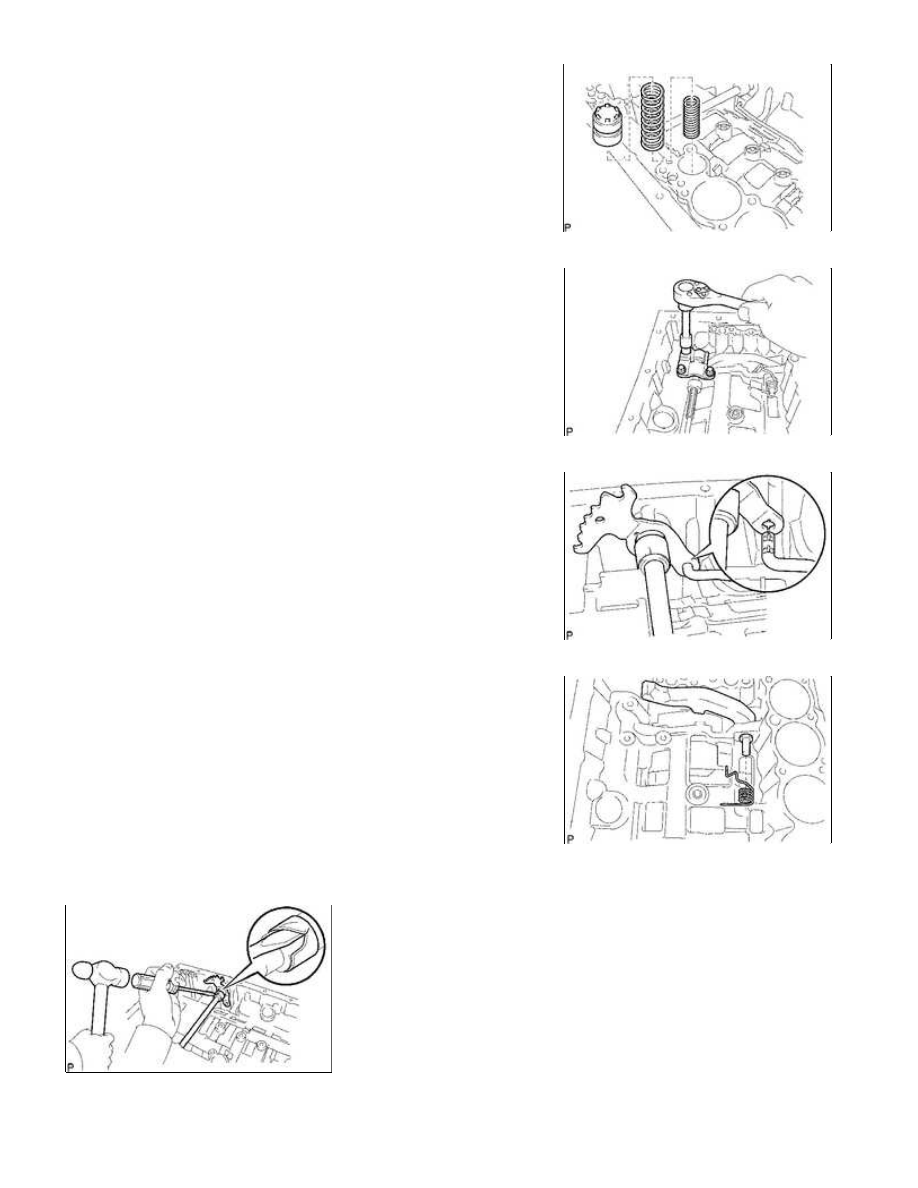

20. REMOVE C-3 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the C-3

accumulator piston and 2 springs.

(b) Remove the 2 O-rings from the piston.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

21. REMOVE B-1 ACCUMULATOR VALVE

(a) Remove the B-1 accumulator valve and 2 springs.

22. REMOVE PARKING LOCK PAWL BRACKET

(a) Remove the 3 bolts and bracket.

23. REMOVE PARKING LOCK ROD SUB-ASSEMBLY

(a) Remove the parking lock rod from the manual valve lever.

24. REMOVE PARKING LOCK PAWL SHAFT

(a) Pull out the parking lock pawl shaft from the front side to

remove it, and then remove the lock pawl and spring.

(b) Remove the E-ring from the shaft.

25. REMOVE MANUAL VALVE LEVER SUB-ASSEMBLY

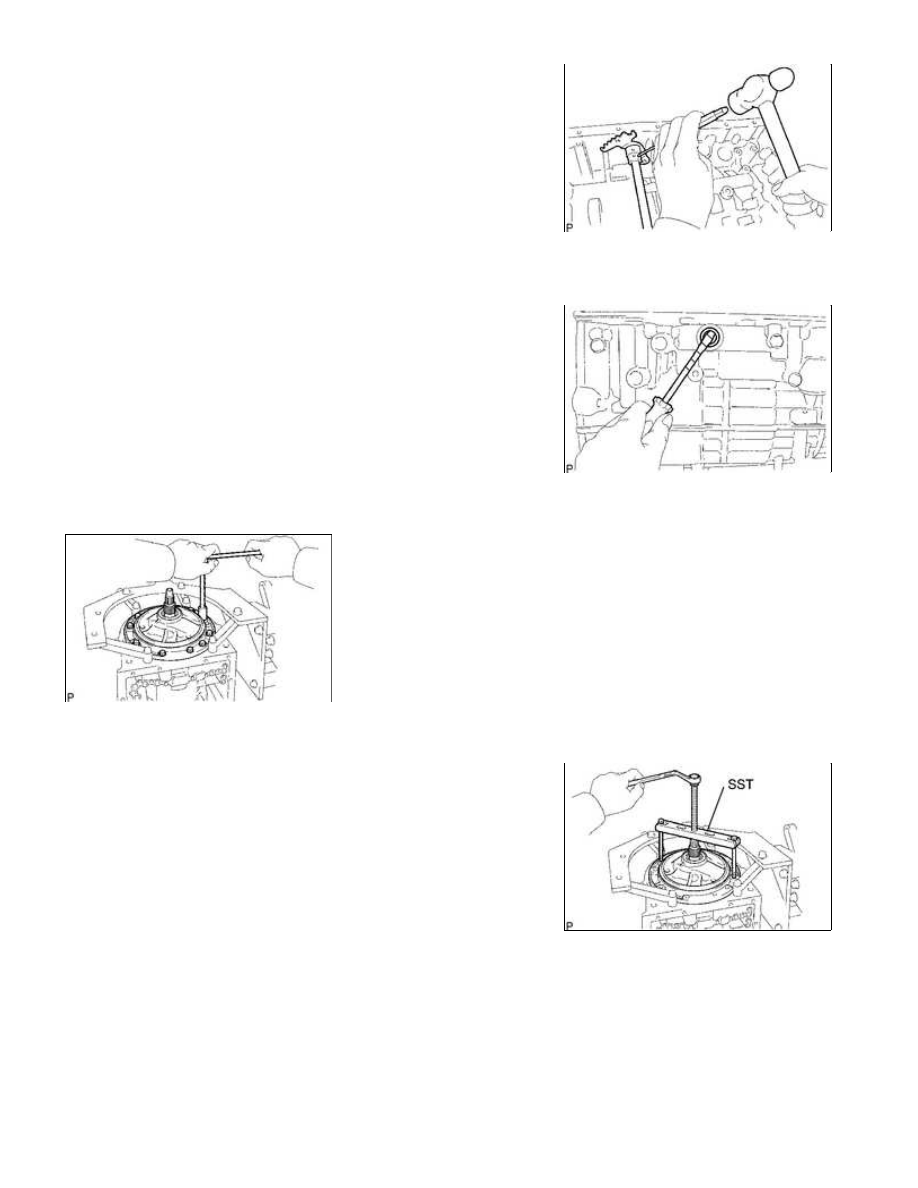

(a) Using a hammer and screwdriver, cut off the spacer and remove it from the shaft.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(b) Using a pin punch and hammer, tap out the spring pin.

HINT:

Slowly drive out the spring pin so that it does not fall into the

transmission case.

(c) Pull the manual valve lever shaft out through the case, and remove the manual valve lever.

26. REMOVE MANUAL VALVE LEVER SHAFT OIL SEAL

(a) Using a screwdriver, pry out the 2 oil seals.

NOTICE:

Be careful not to damage the transmission case.

HINT:

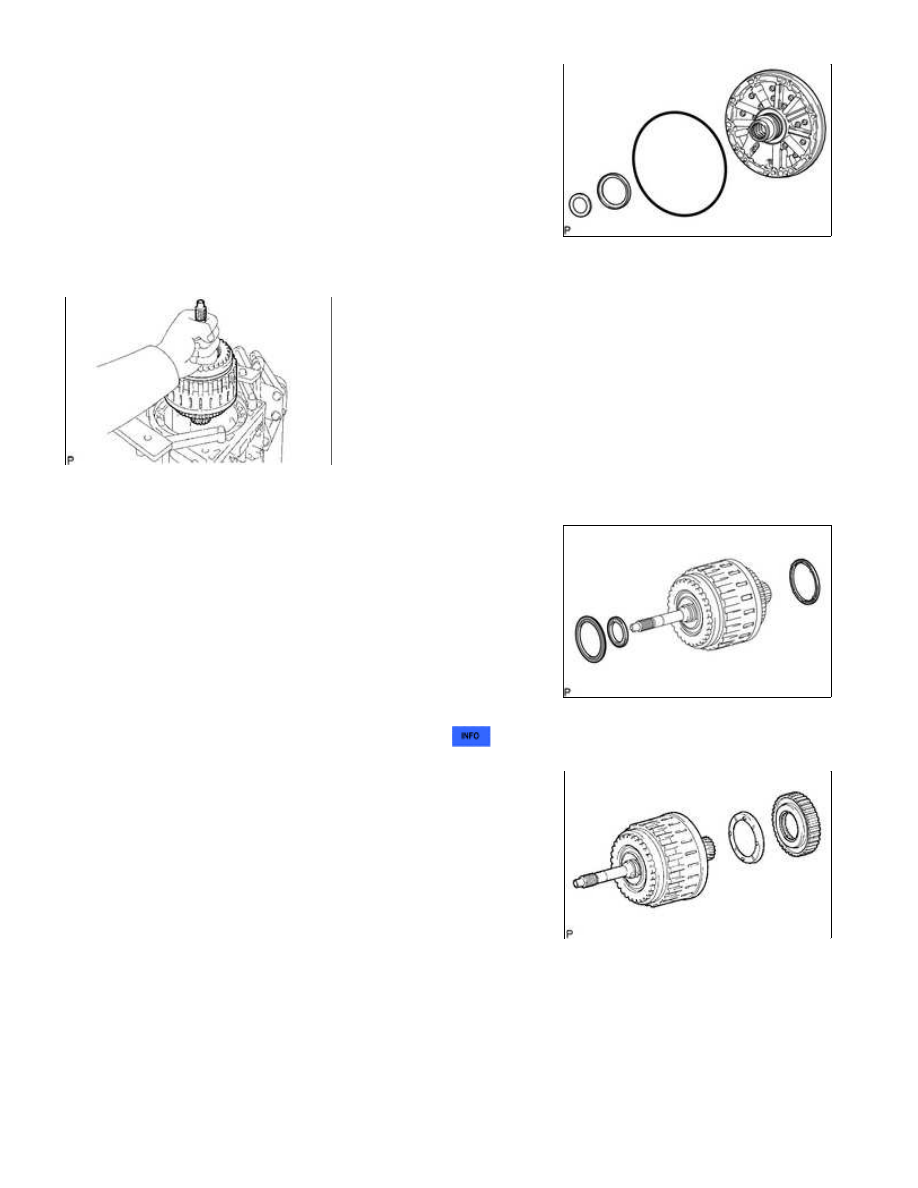

(a) Remove the 10 bolts.

(b) Using SST, remove the oil pump.

SST: 09350-30020

09350-07020

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(c) Remove the 2 thrust bearing races and O-ring from the oil

pump.

28. REMOVE CLUTCH DRUM AND INPUT SHAFT ASSEMBLY

(a) Remove the clutch drum and input shaft drum assembly from the transmission case.

(b) Remove the clutch drum thrust washer and 2 thrust needle

roller bearings.

29. INSPECT NO. 2 1-WAY CLUTCH ASSEMBLY

30. REMOVE NO. 2 1-WAY CLUTCH ASSEMBLY

(a) Remove the No. 2 1-way clutch and clutch drum thrust washer

from the clutch drum and input shaft assembly.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
