INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

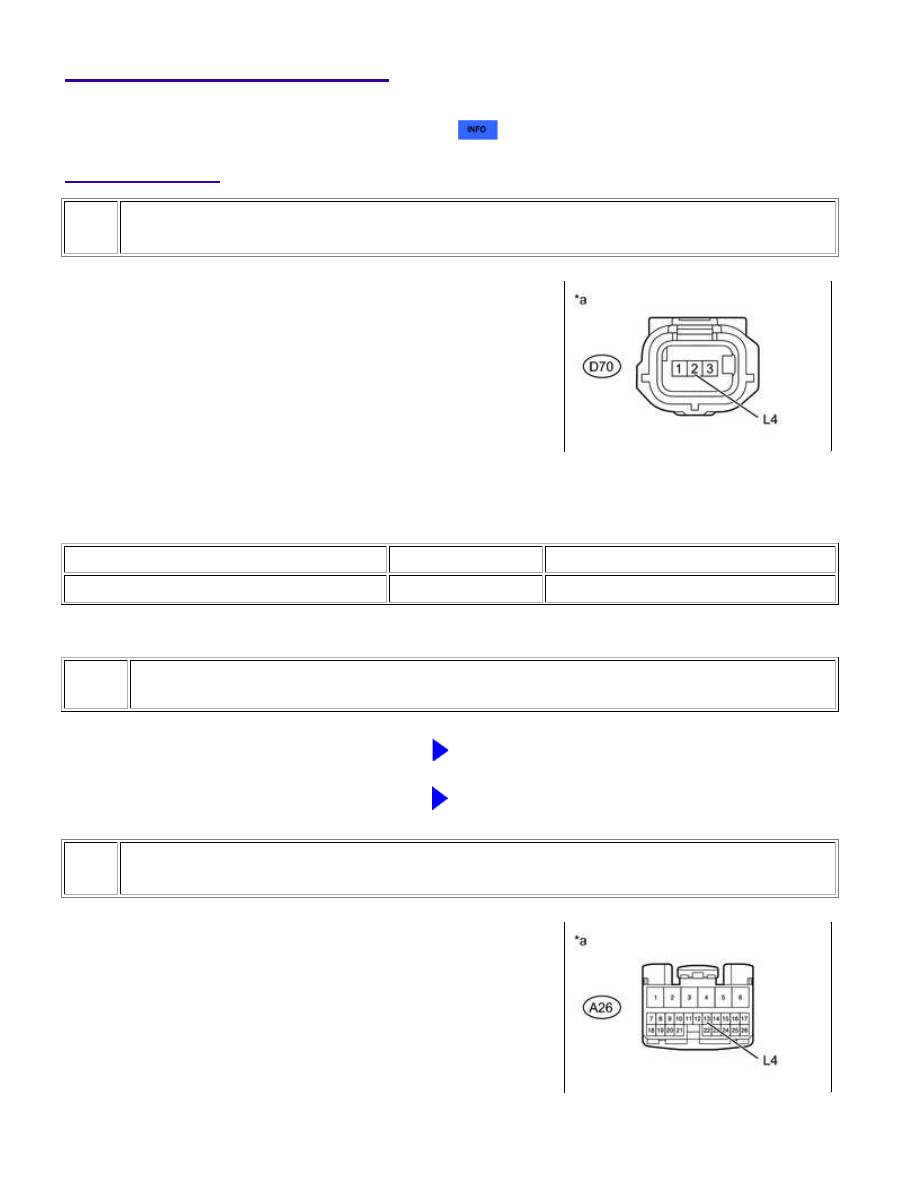

CHECK TRANSFER INDICATOR SWITCH

(a) Disconnect the D70 transfer indicator switch connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D70-2 (L4) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

GO TO STEP 2

OK

GO TO TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM

2.

CHECK 4 WHEEL DRIVE CONTROL ECU

(a) Disconnect the D70 transfer indicator switch connector.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(b) Disconnect the A26 4 wheel drive control ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A26-13 (L4) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

GO TO STEP 3

OK

GO TO TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM

3.

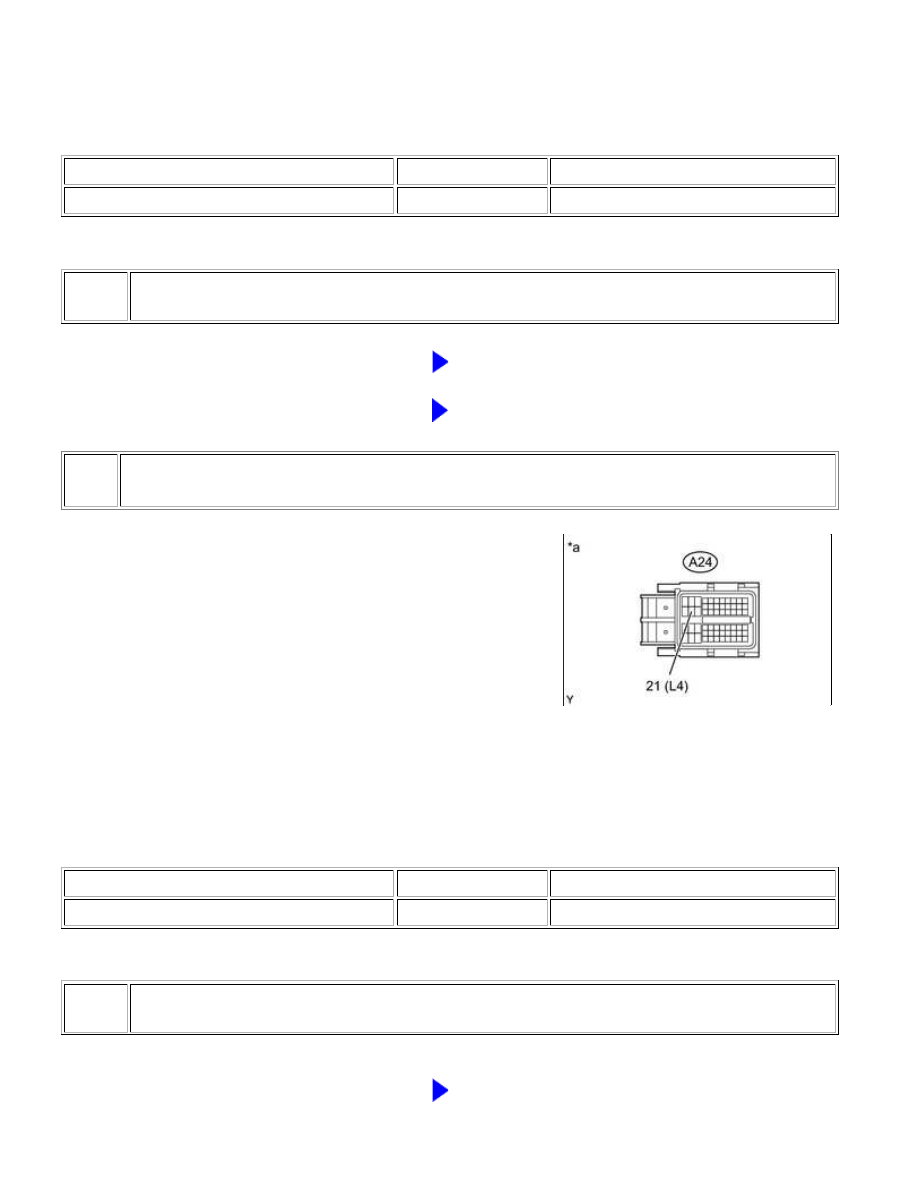

CHECK ECM

(a) Disconnect the D70 transfer indicator switch connector.

(b) Disconnect the A26 4 wheel drive control ECU connector.

(c) Disconnect the A24 ECM connector.

(d) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A24-21 (L4) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(ECM - 4 WHEEL DRIVE CONTROL ECU, TRANSFER

INDICATOR SWITCH)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

OK

REPLACE ECM

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000WP10IAX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: Transmission Control Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

Transmission Control Switch Circuit

DESCRIPTION

After moving the shift lever to S, it is possible to switch the shift range between "1" (S1 range) and "6" (S6

range) using the transmission control switch.

Shifting to "+" once raises the shift range by one, and shifting to "-" once lowers the shift range by one.

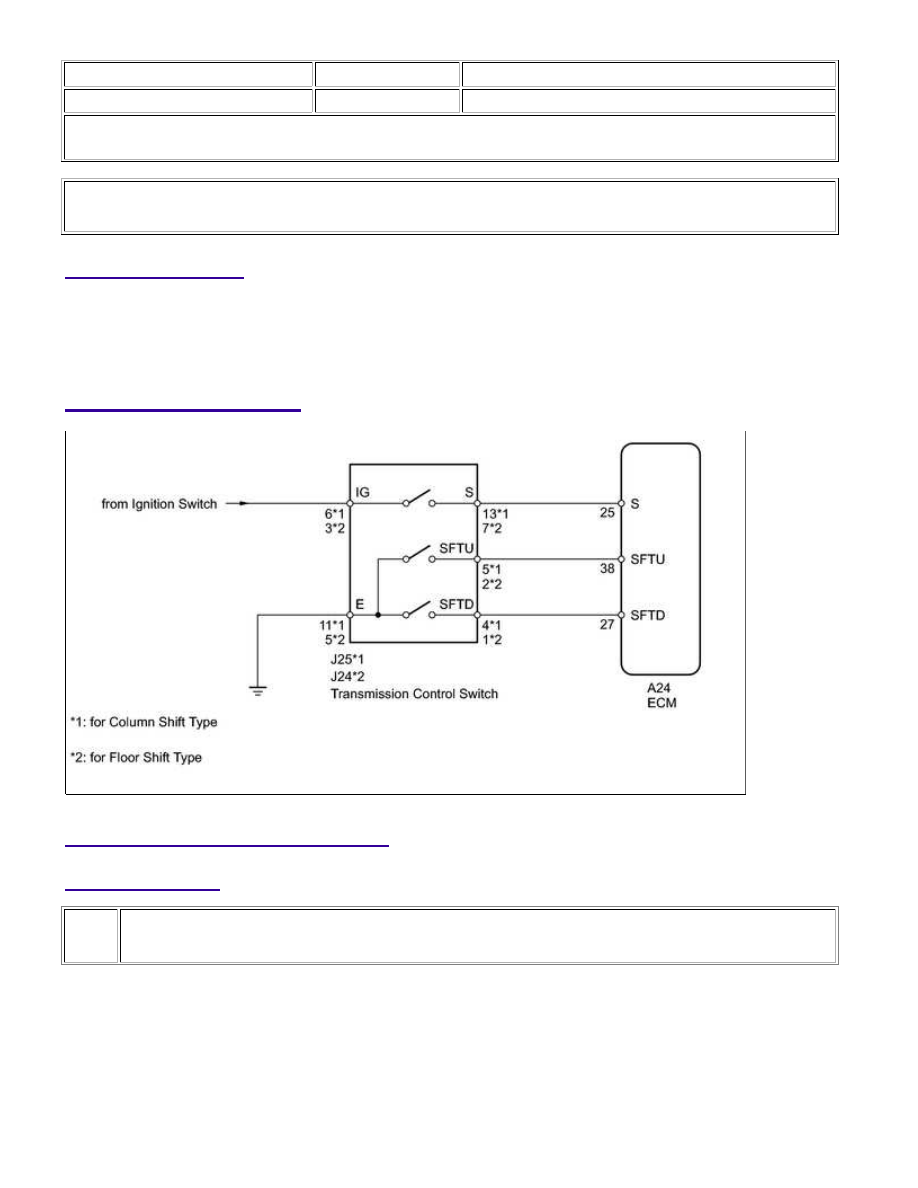

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT TRANSMISSION CONTROL SWITCH

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
