Toyota Tundra (2015 year). Manual - part 371

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013EZ06RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: DISASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

DISASSEMBLY

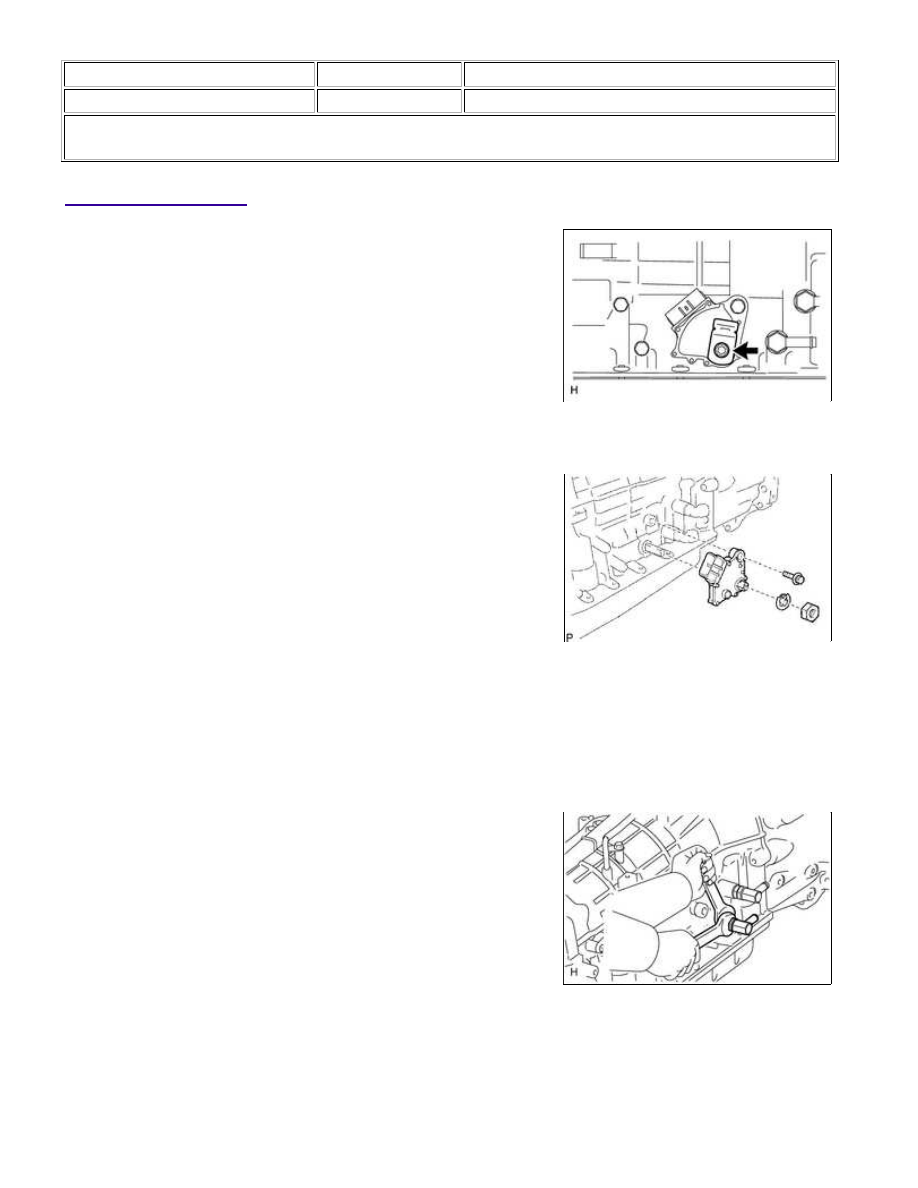

1. REMOVE TRANSMISSION CONTROL SHAFT LEVER RH

(a) Remove the nut, spring washer and control shaft lever RH.

2. REMOVE PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(c) Remove the park/neutral position switch.

HINT:

Make sure that the manual valve lever shaft has not been rotated prior to installing the park/neutral

position switch as the detent spring may become detached from the manual valve lever shaft.

3. REMOVE OIL COOLER TUBE UNION

(a) Remove the 2 oil cooler tube unions.

(b) Remove the O-ring from each oil cooler tube union.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

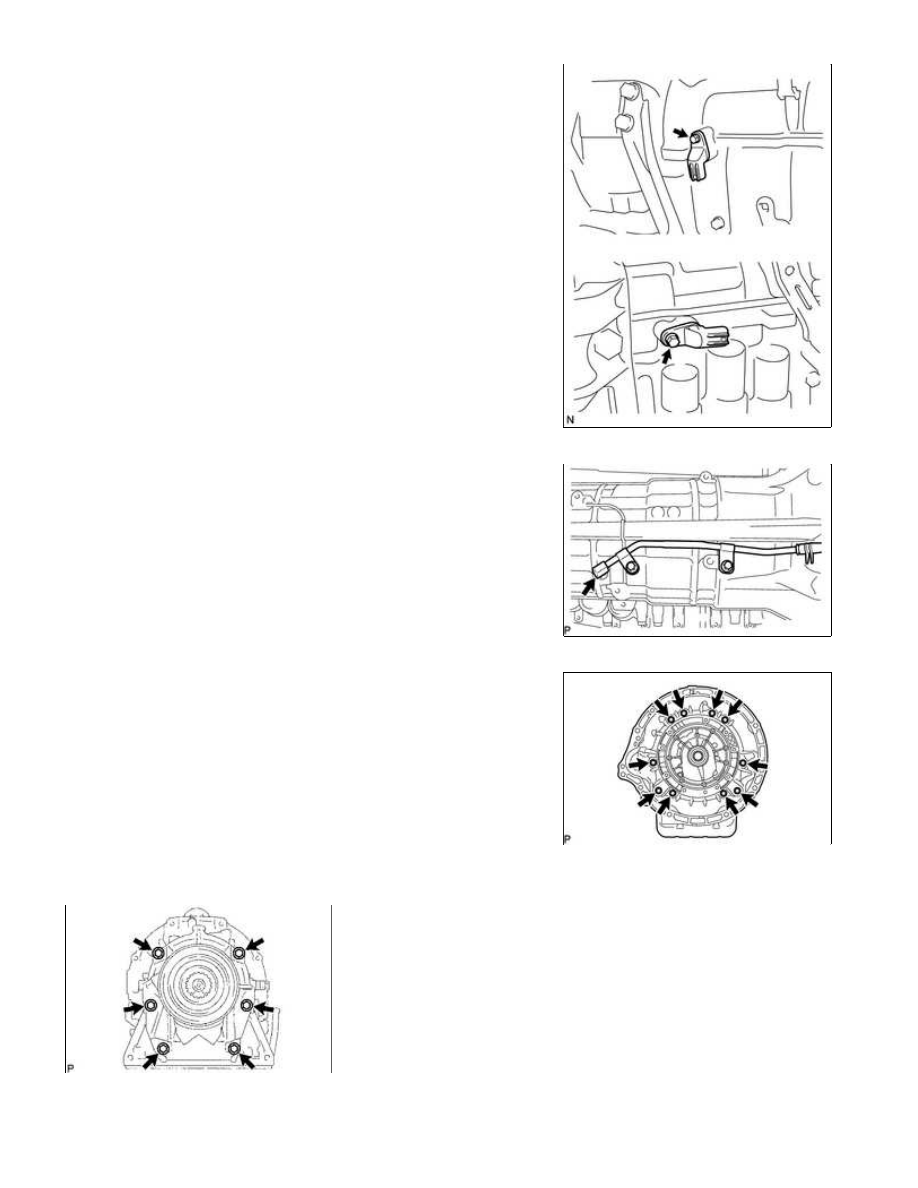

4. REMOVE SPEED SENSOR

(a) Remove the 2 bolts and 2 speed sensors.

(b) Remove the O-ring from each sensor.

5. REMOVE AUTOMATIC TRANSMISSION BREATHER TUBE

(a) Remove the 2 bolts.

(b) Remove the breather tube.

(c) Remove the O-ring from the tube.

6. REMOVE AUTOMATIC TRANSMISSION HOUSING

(a) Remove the 10 bolts and transmission housing.

7. REMOVE EXTENSION HOUSING SUB-ASSEMBLY

(a) Remove the 6 bolts.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(b) Remove the extension housing.

HINT:

Using a brass bar and hammer, remove the extension housing.

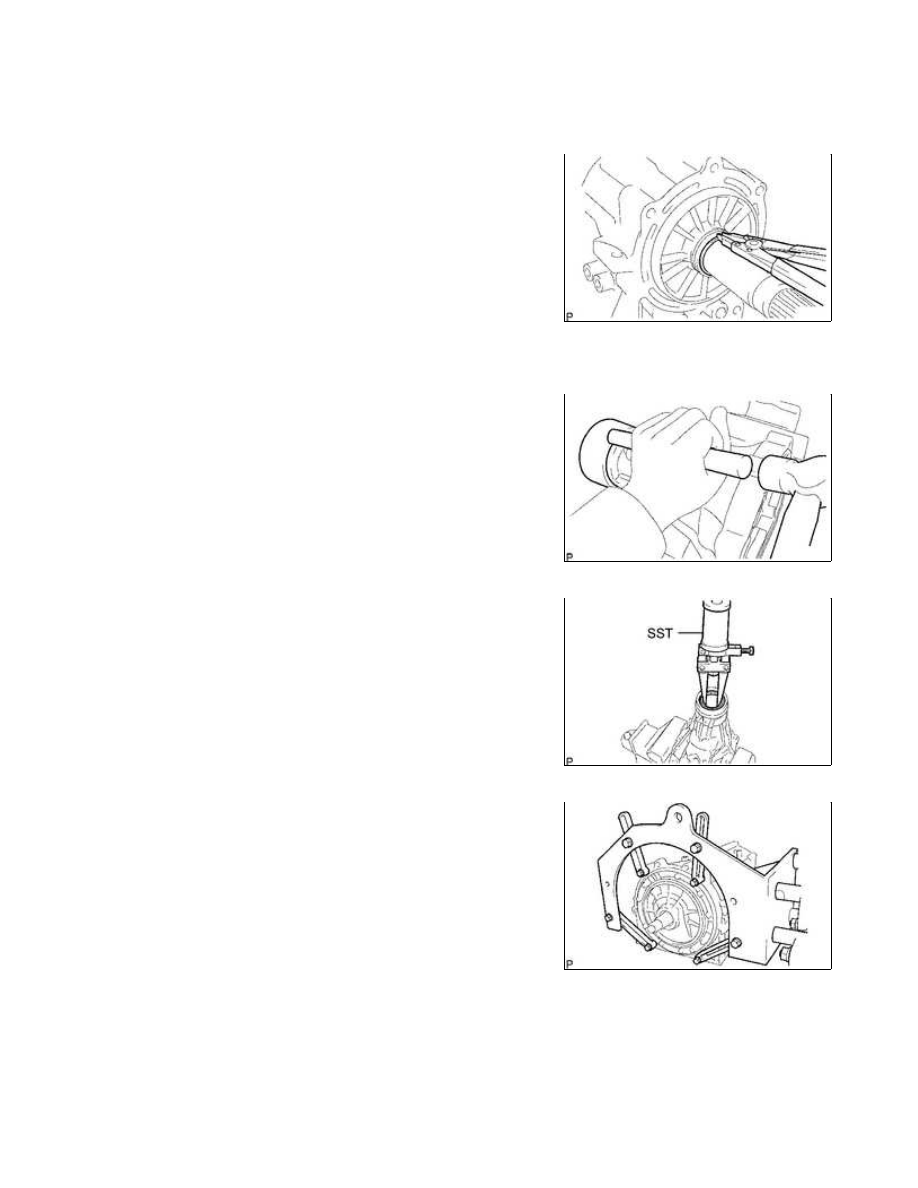

(c) Using a snap ring expander, remove the snap ring.

(d) Remove the thrust needle roller bearing and 2 bearing races.

8. REMOVE EXTENSION HOUSING DUST DEFLECTOR

(a) Using a brass bar and hammer, tap off the dust deflector.

9. REMOVE EXTENSION HOUSING REAR OIL SEAL

(a) Using SST, tap out the oil seal.

SST: 09308-00010

10. FIX AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY

(a) Install the transmission case to an overhaul attachment.

11. REMOVE AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

(a) Remove the drain plug and gasket.

(b) Remove the overflow plug and gasket.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

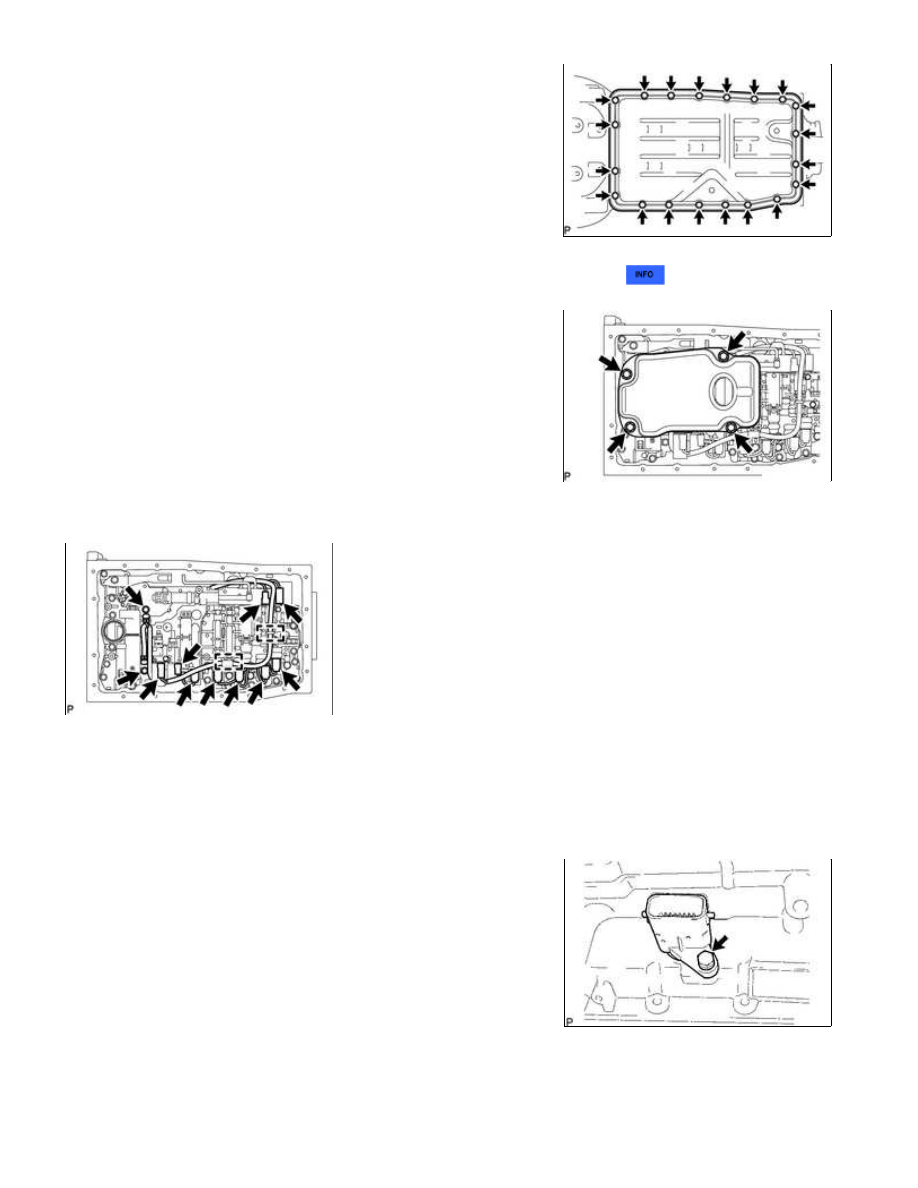

(c) Remove the 20 bolts and oil pan.

NOTICE:

Do not turn the transmission over as this will contaminate the

13. REMOVE VALVE BODY OIL STRAINER ASSEMBLY

(a) Turn over the transmission.

(b) Remove the 4 bolts and oil strainer from the valve body.

(c) Remove the O-ring from the oil strainer.

14. REMOVE TRANSMISSION WIRE

(a) Remove the 2 bolts and 2 temperature sensor clamps.

(b) Disconnect the 2 ATF temperature sensors.

(c) Disconnect the 9 solenoid valve connectors.

(d) Detach the wire harness from the 2 clamps.

(e) Remove the bolt and pull out the transmission wire.

(f) Remove the O-ring from the transmission wire connector.

15. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
