Toyota Tundra (2015 year). Manual - part 322

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W7K0TDX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: MONITOR DRIVE PATTERN;

2015 MY Tundra [08/2014 -        ]

MONITOR DRIVE PATTERN

1. TEST MONITOR DRIVE PATTERN FOR ECT

CAUTION:

Perform this drive pattern on a level surface and strictly observe the posted speed limits and traffic laws

while driving.

HINT:

through this drive pattern.

(a) Preparation for driving

(1) Warm up the engine sufficiently (engine coolant temperature is 60°C (140°F) or higher).

(2) Drive the vehicle when the atmospheric temperature is -10°C (14°F) or higher.

Malfunctions are not detected when the atmospheric temperature is less than -10°C (14°F).

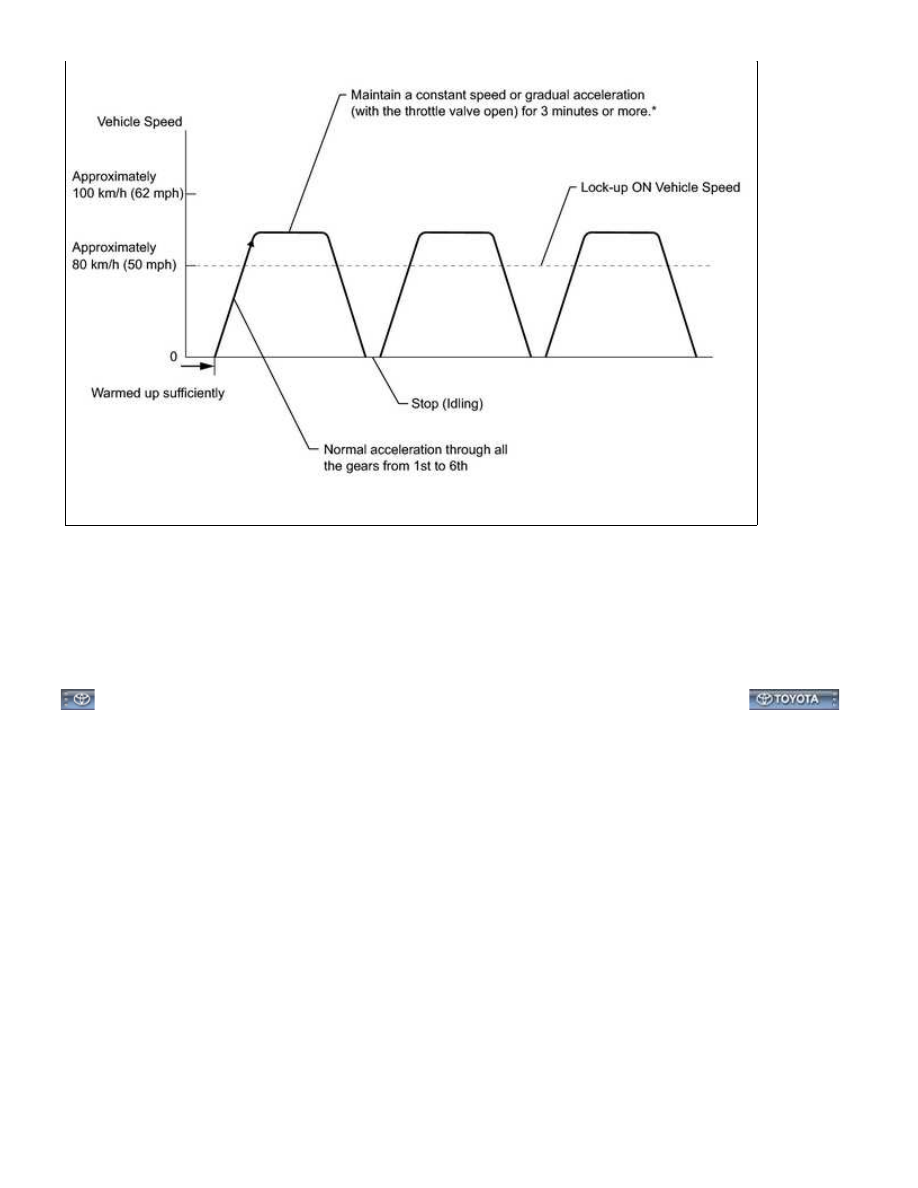

(b) Drive pattern

(1) Drive the vehicle through all the gears.

Stop → 1st → 2nd → 3rd → 4th → 5th → 5th (lock-up ON) → 6th → 6th (lock-up ON).

(2) Repeat the above drive pattern 3 times or more.

NOTICE:

When using the Techstream, the monitor status can be checked in the Data List



.

In the event that the drive pattern must be interrupted (due to traffic conditions or other factors), the
drive pattern can be resumed and, in most cases, the monitor can be completed.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

*: Drive at such a speed in the uppermost gear so as to engage lock-up. The vehicle can be driven at a

speed lower than the speed shown in the above diagram in lock-up.

NOTICE:

It is necessary to drive the vehicle for approximately 30 minutes to detect DTC P0711 (No. 1 ATF

temperature sensor malfunction).

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000000W73117X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PROBLEM SYMPTOMS TABLE;

2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

No up-shift (1st -> 2nd)

Shift solenoid valve S1 circuit*

ECM

No up-shift (2nd -> 3rd)

Shift solenoid valve S2 circuit*

ECM

No up-shift (3rd -> 4th)

Shift solenoid valve S3 circuit*

Engine coolant temperature

sensor circuit*

ECM

No up-shift (4th -> 5th)

Shift solenoid valve S4 circuit*

Shift solenoid valve SR circuit*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

Engine coolant temperature

sensor circuit*

ECM

No up-shift (5th -> 6th)

Park/neutral position switch

circuit*

Shift solenoid valve S2 circuit*

ECM

No down-shift (6th -> 5th)

Park/neutral position switch

circuit*

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Shift solenoid valve S2 circuit*

ECM

No down-shift (5th -> 4th)

Shift solenoid valve S4 circuit*

Shift solenoid valve SR circuit*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

ECM

No down-shift (4th -> 3rd)

Shift solenoid valve S3 circuit*

ECM

No down-shift (3rd -> 2nd)

Shift solenoid valve S2 circuit*

ECM

No down-shift (2nd -> 1st)

Shift solenoid valve S1 circuit*

ECM

No lock-up or no lock-up off

Shift solenoid valve SLU circuit*

Stop light switch circuit*

ECM

No lock-up

No. 1 ATF temperature sensor

circuit*

Shift solenoid valve SLU circuit*

Engine coolant temperature

sensor circuit*

Stop light switch circuit*

Speed sensor NT circuit*

ECM

No lock-up off

Shift solenoid valve SLU circuit*

ECM

Shift point too high or too low

Shift solenoid valve SLT circuit*

Speed sensor NT circuit*

Speed sensor SP2 circuit*

Throttle position sensor circuit*

No. 1 ATF temperature sensor

circuit*

ECM

Up-shift to 4th from 3rd while engine is cold

Engine coolant temperature

sensor circuit*

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
