Toyota Tundra (2015 year). Manual - part 2862

NOTICE:

If the bellcrank lever is not pulled and held when installing the

handle, the bellcrank lever will interfere with the handle and
become damaged.

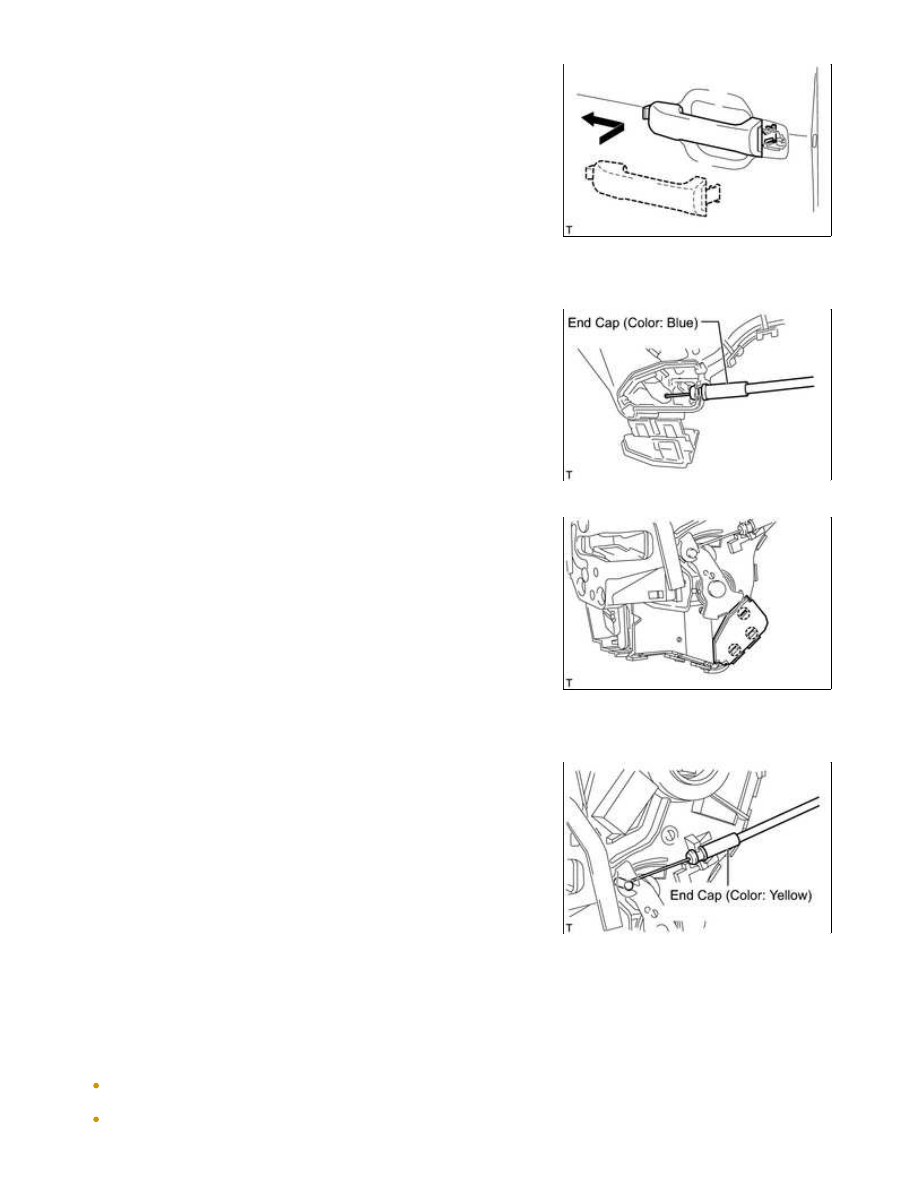

8. INSTALL FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

(a) Install the front door inside locking cable.

(b) Attach the 3 claws.

9. INSTALL FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

(a) Install the front door lock remote control cable.

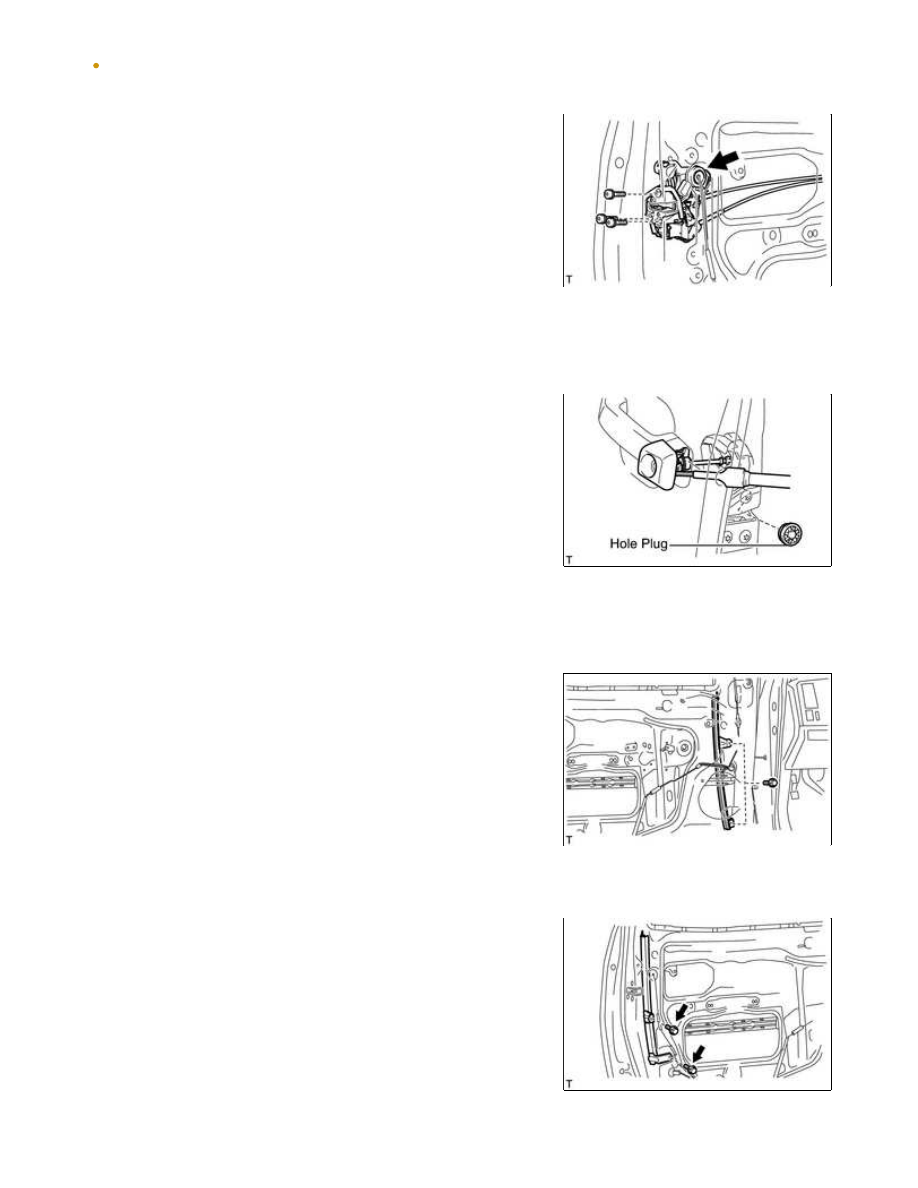

10. INSTALL FRONT DOOR LOCK ASSEMBLY LH

NOTICE:

When reusing a door lock that has been removed, replace the packing in the connecting part with new
packing.
Be careful that no grease or dirt sticks to the packing surface in the connecting part.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

screws.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

(d) Connect the door lock connector.

11. INSTALL FRONT DOOR OUTSIDE HANDLE COVER LH

(a) Using a T30 ''TORX'' socket, install the cover (with the door key

cylinder) with the screw.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(b) Install the hole plug.

12. INSTALL FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

(a) Install the frame with the 2 bolts.

13. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

(a) Install the frame with the 2 bolts.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

14. INSTALL FRONT DOOR GLASS RUN LH

(a) Install the front door glass run.

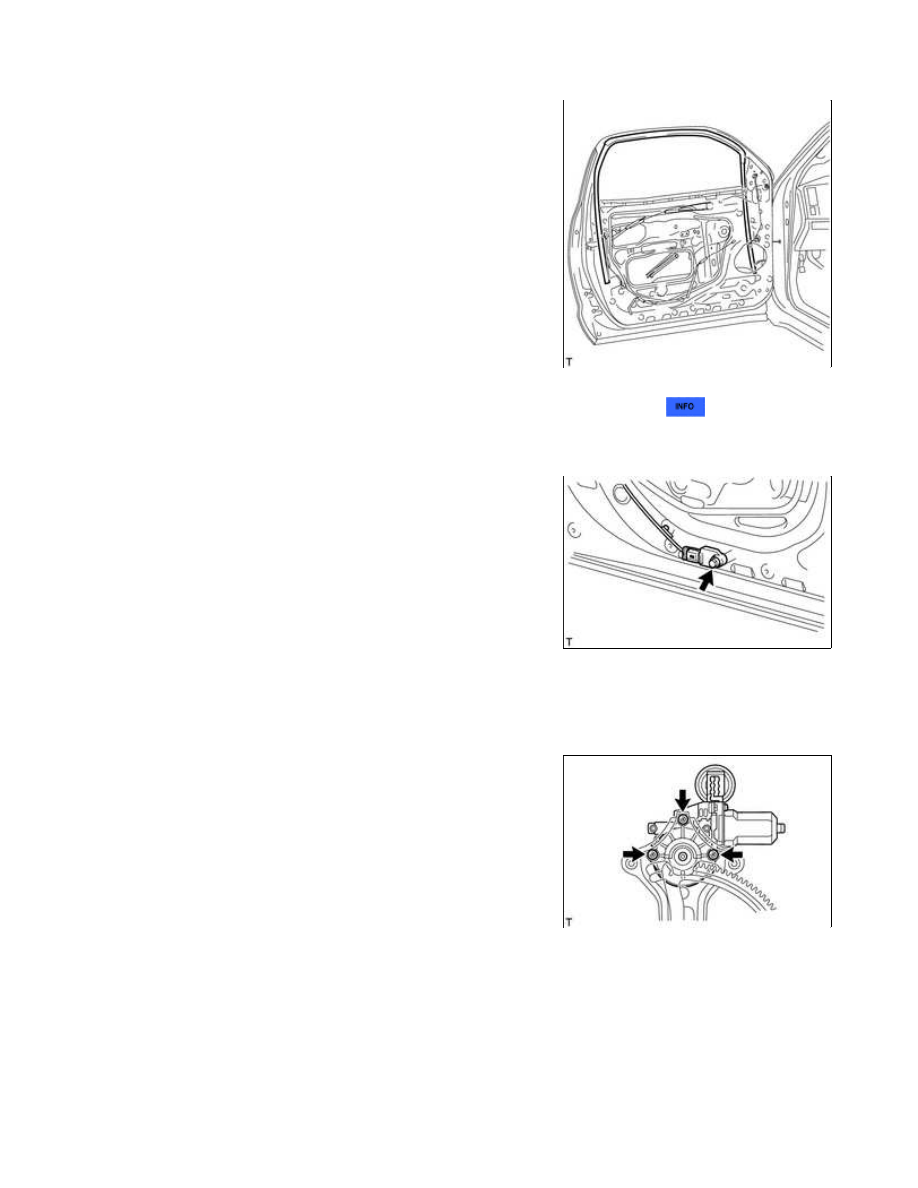

15. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

16. INSTALL SIDE AIRBAG SENSOR ASSEMBLY LH

(a) Install the side airbag sensor with the bolt.

Torque:

9.0 N·m {92 kgf·cm, 80in·lbf}

(b) Connect the connector.

17. INSTALL FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(b) Using a T25 ''TORX'' driver, install the motor with the 3 screws.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

HINT:

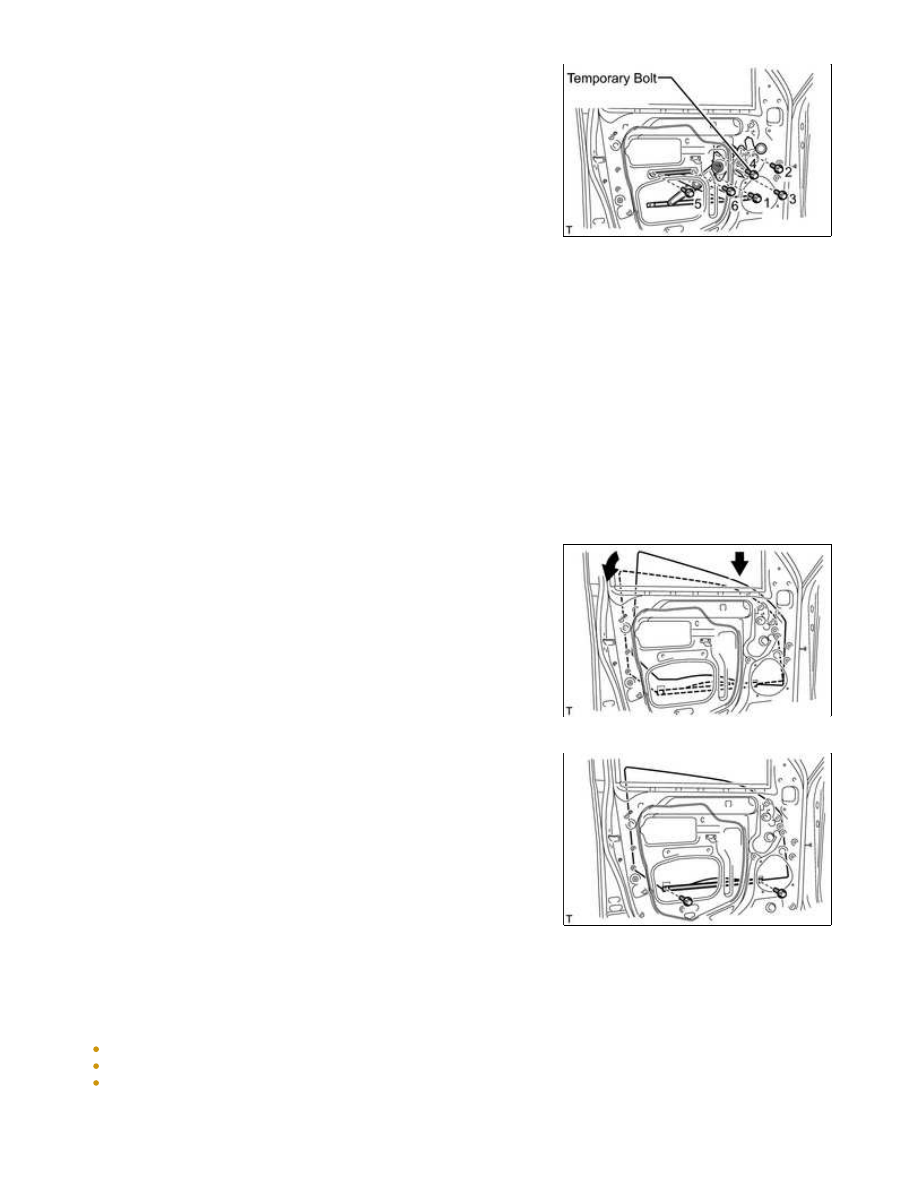

18. INSTALL FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

NOTICE:

(c) Insert the window regulator into the door panel. Use the temporary bolt to hang the window regulator on

the door panel.

(d) Temporarily install the window regulator with the 5 bolts, and tighten the temporary bolt so that it

contacts the door panel.

(e) Tighten the 6 bolts in the order shown in the illustration.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(f) Connect the connector.

19. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

(a) Insert the door glass into the door panel along the glass run as

indicated by the arrows in the illustration.

NOTICE:

Be careful not to damage the glass.

(b) Install the door glass to the window regulator with the 2 bolts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

20. INSTALL FRONT DOOR SERVICE HOLE COVER LH

(a) Install the front door service hole cover to the door panel.

NOTICE:

When installing the service hole cover, pull out the links through the service hole cover.
There should be no wrinkles or folds after attaching the service hole cover.
After attaching the service hole cover, check the sealing quality.

(b) Connect the connector.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...
