TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Key Switch(CAN)

ON: Communication is normal

OFF: Communication is

interrupted

-

Key Switch

ON: Communication is normal

OFF: Communication is

interrupted

-

Key Code

Confirm(CAN)

ON: Communication is normal

OFF: Communication is

interrupted

-

Receive from

Meter

OK: Communication is normal

Interpt: Communication is

interrupted

-

Receive from

Seat ECU

Interpt

OK: Communication is normal

Interpt: Communication is

interrupted

-

Receive from

Combi

OK: Communication is normal

Interpt: Communication is

interrupted

-

J/B

OK: Communication is normal

Interpt: Communication is

interrupted

-

B/B

OK: Communication is normal

Interpt: Communication is

interrupted

-

The Number of

DTCs

-

2. PERFORM ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs and actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body / Tilt & Telescopic / Active Test.

(e) Check the values by referring to the table below.

Tilt & Telescopic

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Tilt operation

Tilt operation

Up / Down

-

Telesco operation

Telescopic operation

Long / Short

-

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM000000XZ306QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: DIAGNOSTIC

TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is output during the DTC check, inspect the trouble areas listed for that code. For details

DTC

CODE

DETECTION ITEM

TROUBLE AREA

SEE

PAGE

B2602

Key Unlock Warning Switch Circuit Malfunction

- Unlock warning switch

- Unlock warning switch circuit

- Main body ECU

- Multiplex tilt and telescopic ECU

B2603

Tilt and Telescopic Manual Switch Circuit

Malfunction

- Tilt and telescopic manual switch

- Tilt and telescopic manual switch

circuit

- Multiplex tilt and telescopic ECU

B2610

Tilt Position Sensor or Tilt Motor Circuit Malfunction

- Harness or connector

- Tilt position sensor or tilt motor

- Multiplex tilt and telescopic ECU

B2611

Telescopic Position Sensor or Telescopic Motor

Circuit Malfunction

- Harness or connector

- Telescopic position sensor or

telescopic motor

- Multiplex tilt and telescopic ECU

B2620

ECU Power Source Circuit Malfunction

- Battery

- Harness or connector

- Multiplex tilt and telescopic ECU

B2621

Communication Interruption

- CAN communication system

- Main body ECU

- Front power seat control ECU and

switch LH

- Combination meter

- Multiplex tilt and telescopic ECU

B2624

Vehicles Speed Malfunction

- CAN communication system

- Combination meter

- Multiplex tilt and telescopic ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000013VT00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: B2602; Key

Unlock Warning Switch Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B2602

Key Unlock Warning Switch Circuit Malfunction

DESCRIPTION

A signal (ON or OFF) is sent from the main body ECU to the multiplex tilt and telescopic ECU via the CAN

communication bus when the ignition key is inserted into the key cylinder. The multiplex tilt and telescopic ECU

uses this signal to operate the auto away/return function.

DTC CODE

DETECTION CONDITION

TROUBLE AREA

B2602

When both conditions below are met:

Unlock warning switch signal is OFF.

Ignition switch is turned ON.

Unlock warning switch

Unlock warning switch circuit

Main body ECU

Multiplex tilt and telescopic ECU

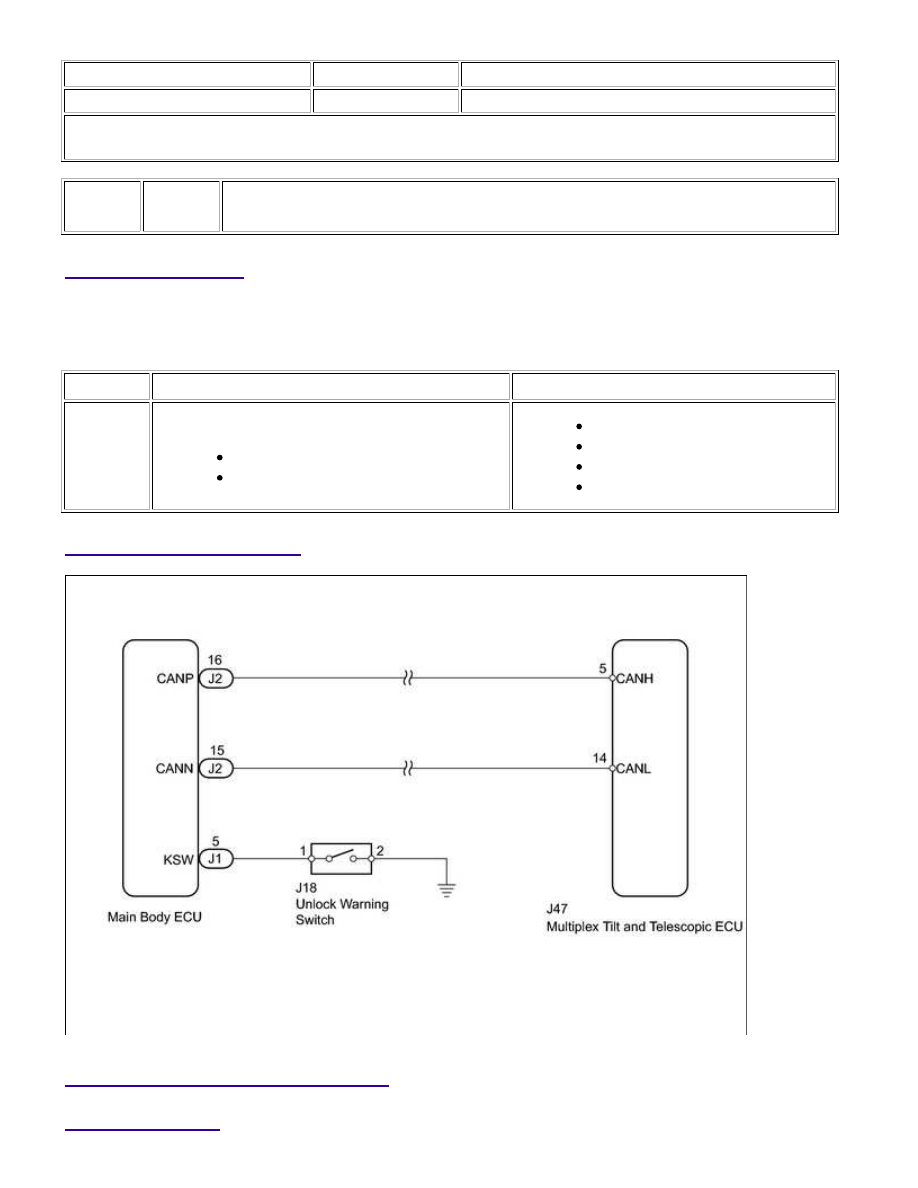

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE
