Title: POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3UR-FBE): PRECAUTION; 2015 MY Tundra

[08/2014 -        ]

PRECAUTION

1. HANDLING PRECAUTIONS FOR STEERING SYSTEM

(a) The vehicle is equipped with an SRS (Supplemental Restraint System) such as airbags. Failure to carry out

service operations in the correct sequence could cause the SRS to unexpectedly deploy during servicing.

This may cause a serious accident. Before servicing (including inspection, replacement, removal and

.

2. PRECAUTIONS FOR REMOVAL, INSTALLATION AND REPLACEMENT OF POWER STEERING

COMPONENTS

(a) Be sure to turn the front wheels straight ahead when removing and installing the power steering gear

assembly.

POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3U...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000030M700MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3UR-FBE): PARTS LOCATION; 2015 MY

Tundra [08/2014 -        ]

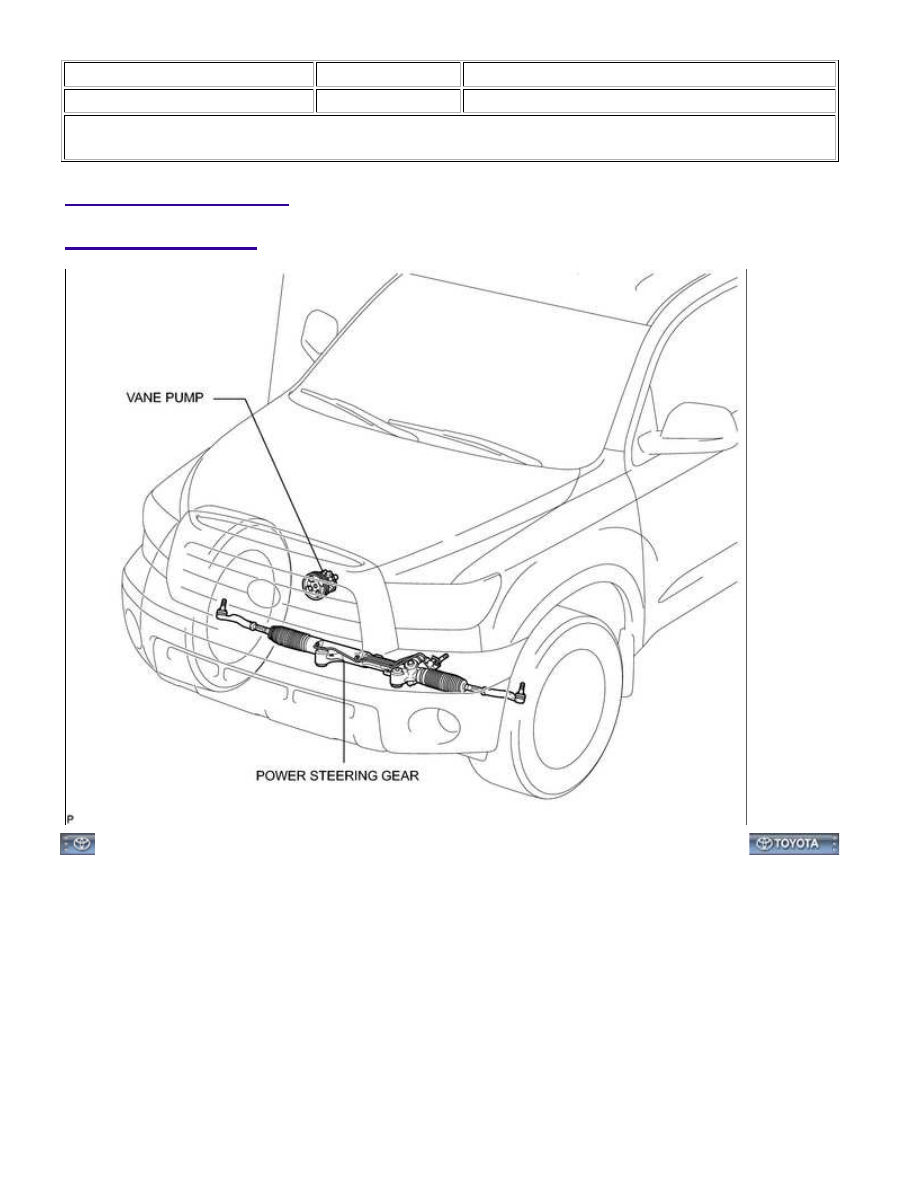

PARTS LOCATION

ILLUSTRATION

POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3U...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000002GX0021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3UR-FBE): PROBLEM SYMPTOMS TABLE;

2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

Power Steering System

SYMPTOM

SUSPECTED AREA

SEE PAGE

Hard steering

Power steering fluid level (Low)

Drive belt (Loose)

Front wheel alignment (Incorrect)

Steering system joints (Worn)

-

Steering column (Binding)

-

Power steering vane pump

Poor return

Front wheel alignment (Incorrect)

Steering column (Binding)

-

Excessive play

Steering system joints (Worn)

-

Intermediate shaft, Sliding yoke (Worn)

-

Abnormal noise

Power steering fluid level (Low)

Steering system joints (Worn)

-

Power steering vane pump

POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3U...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001I4G02CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: POWER STEERING SYSTEM (for 3UR-FE, 3UR-FBE): ON-VEHICLE INSPECTION; 2015

MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

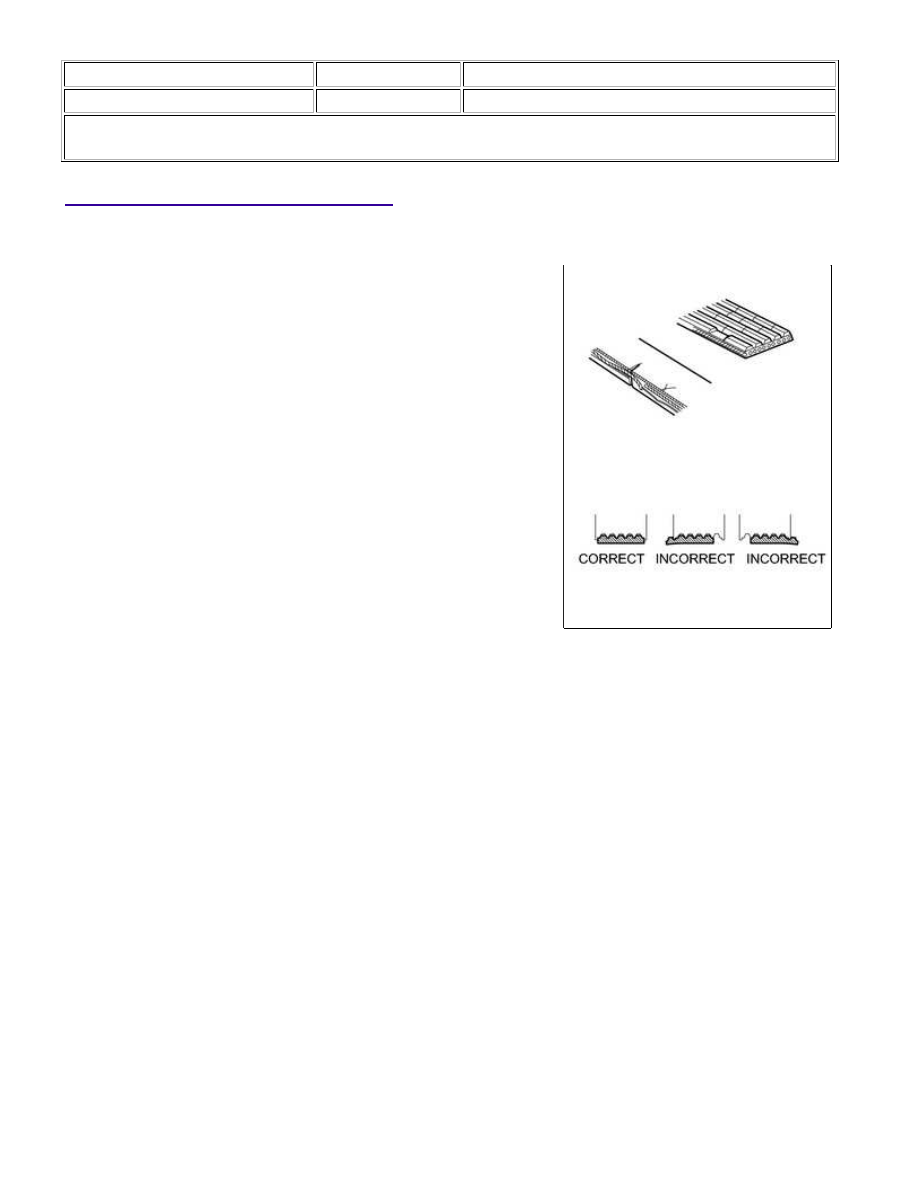

1. INSPECT DRIVE BELT

(a) Visually check the belt for excessive wear, frayed cords, etc.

If any defect is found, replace the drive belt.

HINT:

2. BLEED POWER STEERING SYSTEM

(a) Check the fluid level.

(1) With the engine stopped, turn the wheel slowly from lock to lock several times.

(d) Lower the vehicle.

(e) Start the engine.

(f) Run the engine at idle for a few minutes.

(g) Turn the steering wheel.

(1) With the engine idling, turn the wheel left or right to the full lock position and keep it there for 2 to 3

seconds, then turn the wheel to the opposite full lock position and keep it there for 2 to 3 seconds.(*1)

(2) Repeat (*1) several times.

(h) Stop the engine.
