Toyota Tundra (2015 year). Manual - part 2497

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT SEAT CUSHION SHIELD WIRE LH

(a) Install the front seat cushion shield wire LH with the 2 screws.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

2. INSTALL FRONT SEAT CUSHION SHIELD WIRE RH (for Front Passenger Side)

(a) Install the front seat cushion shield wire RH with the 2 screws.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

3. INSTALL UPPER NO. 4 SEAT TRACK COVER

(a) Attach the 2 claws to install the upper No. 4 seat track cover.

4. INSTALL UPPER NO. 3 SEAT TRACK COVER

HINT:

Use the same procedure described for the upper No. 4 seat track cover.

5. INSTALL UPPER SEAT TRACK COVER

(a) Attach the 2 claws to install the upper seat track cover.

HINT:

Use the same procedure for all upper seat track covers.

6. INSTALL FRONT LOWER SEAT CUSHION SHIELD LH (for Driver Side)

(a) Attach the claw to install the front lower seat cushion shield LH.

(b) Install the screw and attach the hook.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

7. INSTALL FRONT LOWER SEAT CUSHION SHIELD RH (for Driver Side)

HINT:

Use the same procedure described for the LH side.

8. INSTALL FRONT LOWER SEAT CUSHION SHIELD LH (for Front Passenger Side)

(a) Attach the 2 claws to install the front lower seat cushion shield LH.

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

9. INSTALL FRONT LOWER SEAT CUSHION SHIELD RH (for Front Passenger Side)

HINT:

Use the same procedure described for the LH side.

10. INSTALL SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY

11. INSTALL FRONT SEAT CUSHION PANEL SUB-ASSEMBLY

(a) Install the front seat cushion panel sub-assembly with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

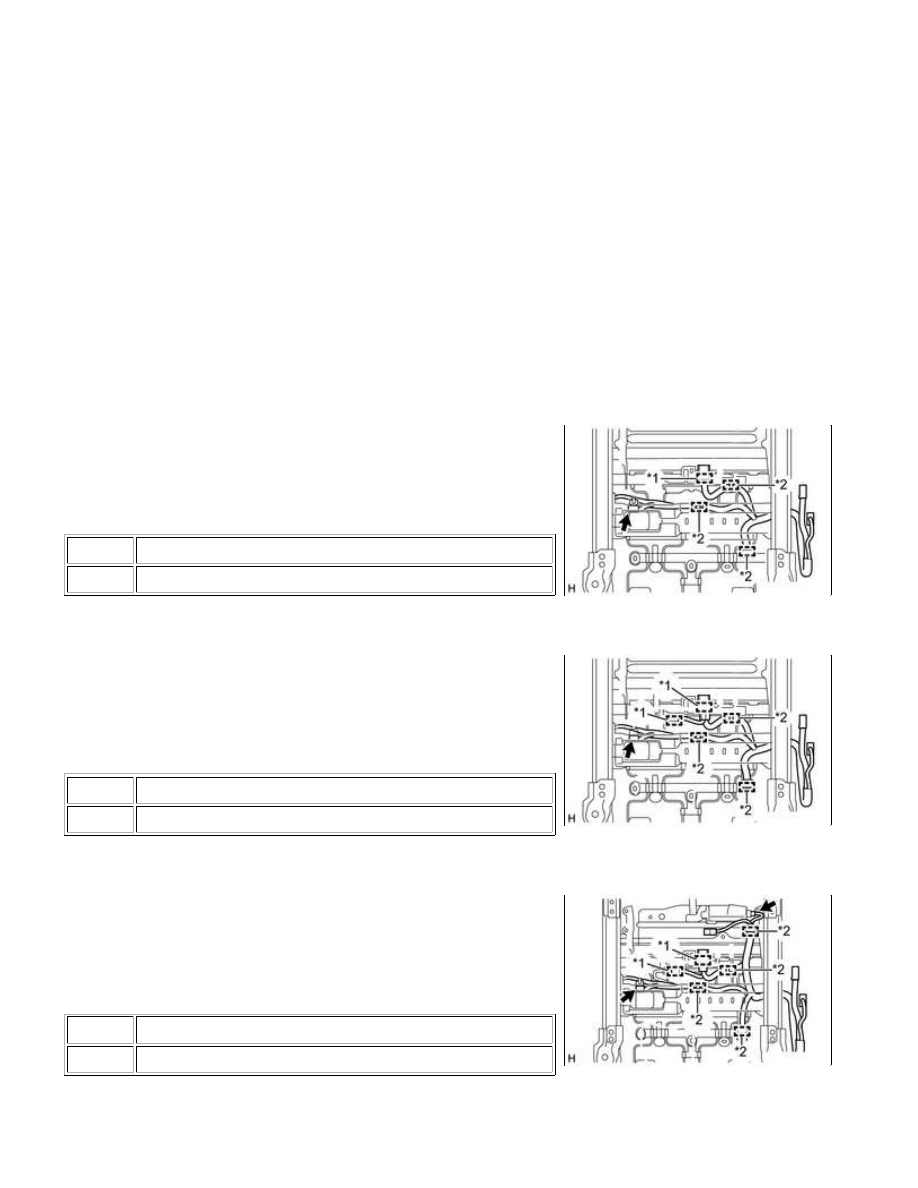

12. INSTALL FRONT SEAT CUSHION WIRE LH (for Driver Side)

(a) for 8 Way Seat Type:

(1) w/o Seat Heater System:

Connect the connector and attach the connector clamp and 3

wire harness clamps to install the front seat cushion wire LH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(2) w/ Seat Heater System:

Connect the connector and attach the 2 connector clamps and

3 wire harness clamps to install the front seat cushion wire

LH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

(b) for 10 Way Seat Type:

(1) Connect the 2 connectors and attach the 2 connector clamps

and 4 wire harness clamps to install the front seat cushion

wire LH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

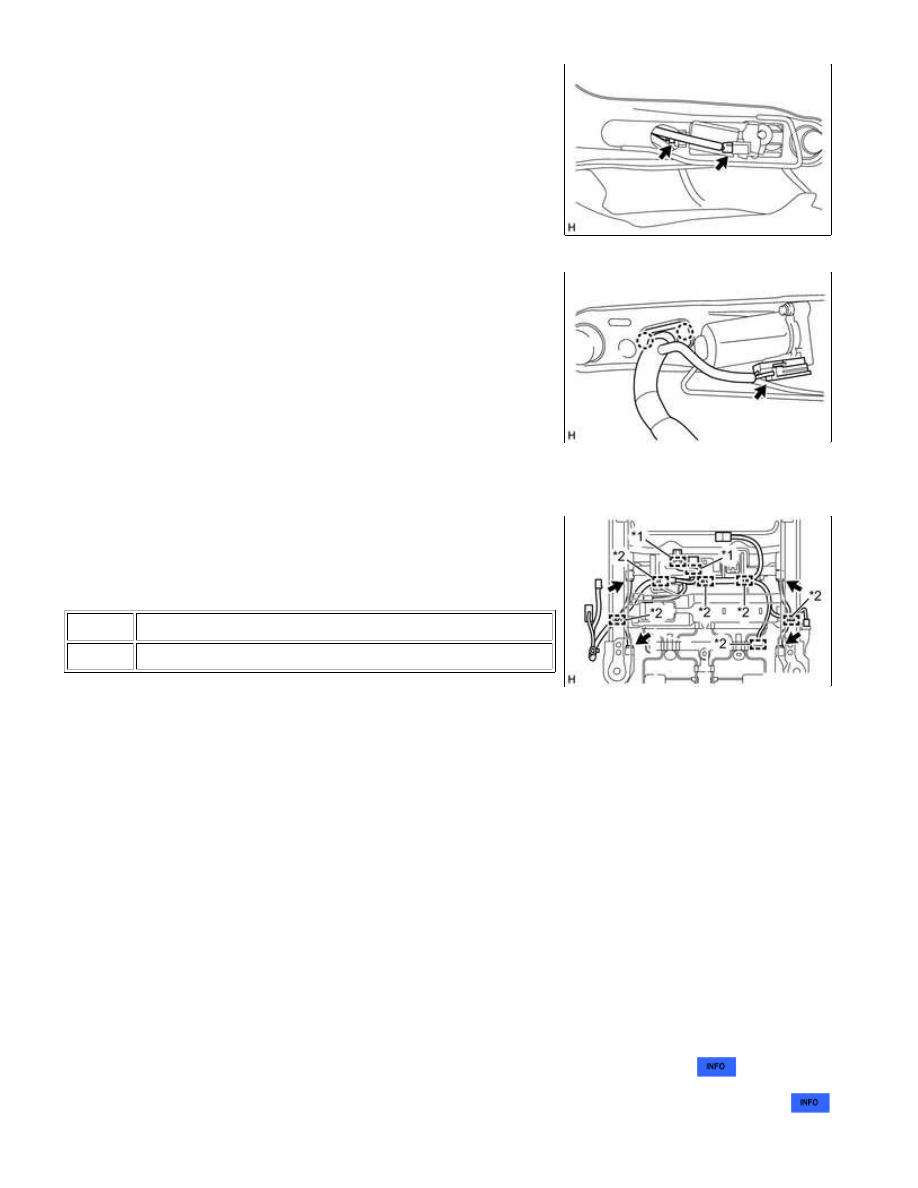

(c) Connect the 2 connectors.

(d) Connect the connector and attach the 2 claws.

13. INSTALL FRONT SEAT CUSHION WIRE RH (for Front Passenger Side)

(a) Connect the 4 connectors and attach the 2 connector clamps and

6 wire harness clamps to install the front seat cushion wire RH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

14. INSTALL SEAT CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

(a) Install the seat climate control blower LH with the 3 nuts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Attach the clamp.

15. INSTALL SEAT CUSHION CLIMATE CONTROL DUCT LH (w/ Climate Control Seat

System)

(a) Attach the 2 claws to install the seat cushion climate control duct LH.

(b) Attach the 2 clips.

16. INSTALL SEAT HEATER CONTROL SUB-ASSEMBLY LH (w/ Seat Heater System)

(a) Attach the clamp to install the seat heater control sub-assembly LH.

(b) Connect the connector.

17. INSTALL OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

18. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY LH (w/ Seat Heater System)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

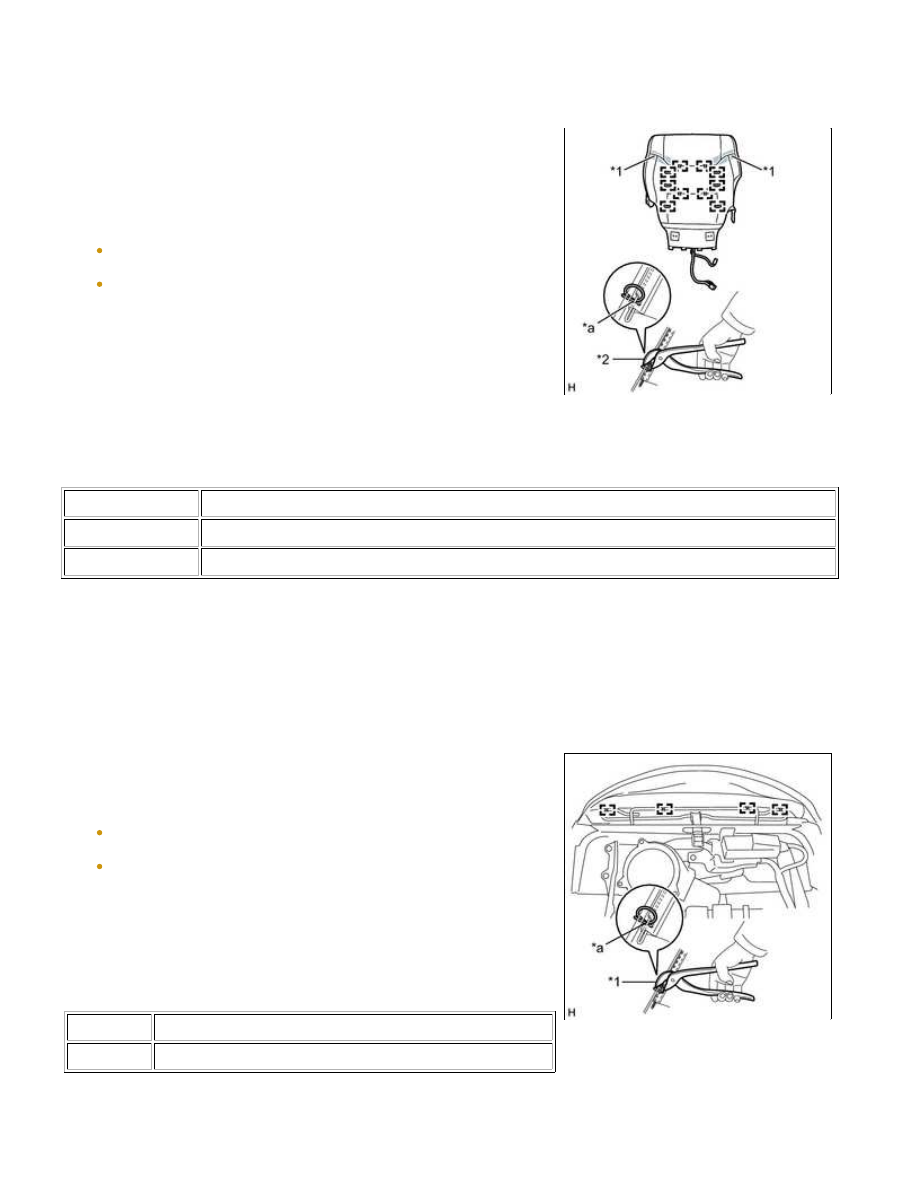

19. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER

(a) Set the separate type front seat cushion cover in place.

(b) Using hog ring pliers, install the separate type front seat cushion

cover to the separate type front seat cushion pad with 10 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type front seat cushion
cover.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type front seat cushion cover.

HINT:

Install the hog rings at the cutouts if they are there.

(c) Attach the 2 fasteners.

Text in Illustration

*1

Fastener

*2

Hog Ring Pliers

*a

Cutout

20. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

(a) Set the separate type front seat cushion cover with pad on the front seat cushion frame sub-assembly LH.

(b) for Driver Side:

(1) w/ Leg Support Adjustment Switch:

Using hog ring pliers, install the separate type front seat

cushion cover to the front seat cushion frame sub-assembly

LH with 4 new hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type front seat cushion
cover.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type front seat cushion cover.

HINT:

Install the hog rings at the cutouts if they are there.

Text in Illustration

*1

Hog Ring Pliers

*a

Cutout

(2) w/ Leg Support Adjustment Switch:
