Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Power Seat does not Return to Memorized

Position; 2015 MY Tundra [08/2014 -        ]

Power Seat does not Return to Memorized Position

DESCRIPTION

(driver side junction block assembly) sends a recall request signal to the position control ECU and switch

assembly. The position control ECU and switch assembly operates each motor to achieve each memorized position

value.

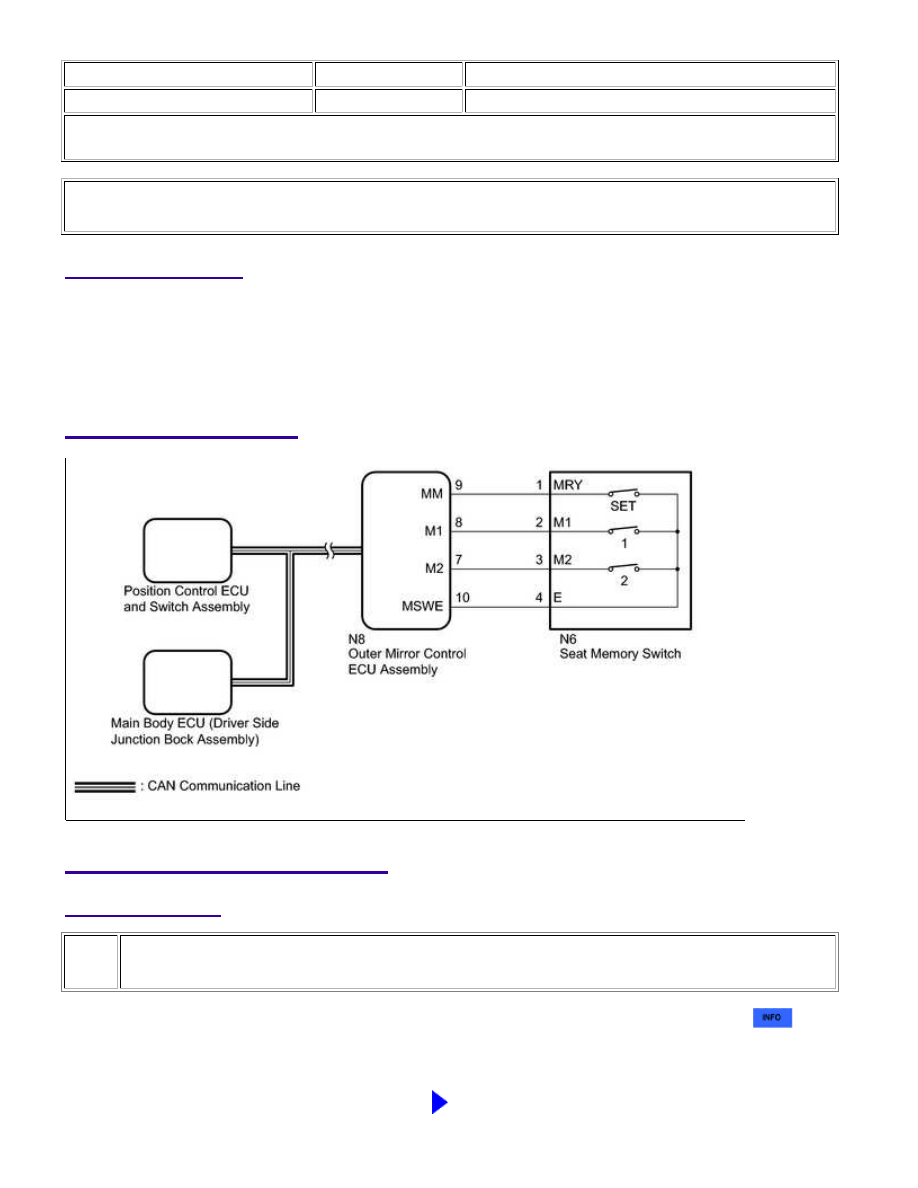

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Use the Techstream to check if the CAN communication system is functioning normally



.

OK:

CAN communication DTC is not output.

NG

Go to CAN COMMUNICATION SYSTEM

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

OK

OK

OK

2.

CHECK FRONT POWER SEAT OPERATION

.

OK:

Go to PROBLEM SYMPTOMS TABLE

3.

CHECK SEAT POSITION MEMORY FUNCTION



.

NOTICE:

The seat position will not be recorded if the SET switch and 2 memory switches are pressed simultaneously.
If a memorizing operation has failed, release all switches. The seat memory function does not operate
unless the switches are released.

OK:

Seat position memory function operates normally.

NG

Go to OTHER FLOW CHART (Power Seat Position is

not Memorized)

4.

CHECK SEAT POSITION RESTORING FUNCTION



.

Turn the ignition switch is off.

Turn the ignition switch to ON, and shift lever in P.*1

Turn the ignition switch is off within 180 seconds after the driver door is closed and opened.*2

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

A

Turn the ignition switch is off within 60 seconds after the driver door is opened and closed.*3

Result

RESULT

PROCEED TO

Seat restoring function does not operate at all.

A

Seat restoring function does not operate when the condition is [*1].

B

Seat restoring function does not operate when the condition is [*2].

Seat restoring function does not operate when the condition is [*3].

C

B

GO TO STEP 10

C

GO TO STEP 11

5.

READ VALUE USING TECHSTREAM (SEAT MEMORY)

(a) Perform the seat position memorized function for the M1 switch and M2 switch



.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Turn the Techstream on.

(e) Enter the following menus: Body Electrical / Driver Seat / Data List.

(f) Read the Data List according to the display on the Techstream.

Driver Seat

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Seat Memory

No1

Seat position memorized with M1 switch / Mem or

Not Mem

Mem: Memorized

Not Mem: Not

memorized

-

Seat Memory

No2

Seat position memorized with M2 switch / Mem or

Not Mem

Mem: Memorized

Not Mem: Not

memorized

-

OK:

Mem appears on the Techstream screen.

NG

Go to OTHER FLOW CHART (Power Seat Position is

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): Pow...

OK

NEXT

NEXT

not Memorized)

6.

REPLACE OUTER MIRROR CONTROL ECU ASSEMBLY

(a) Temporarily replace the outer mirror control ECU assembly with a new or normally functioning

one



.

7.

CHECK SEAT POSITION RESTORING FUNCTION

(a) Perform a seat position restoring function



.

(b) Check that the buzzer sounds for 0.1 seconds and the seat automatically moves to the memorized

position.

NOTICE:

The seat position will not return to the memorized position if 2 seat memory switches are pressed
simultaneously.
If a restoring operation has failed, release all switches. The seat memory restoring function does not
operate unless the switches are released.

OK:

Seat position restoring function operates normally.

NG

GO TO STEP 8

OK

END (OUTER MIRROR CONTROL ECU ASSEMBLY

WAS DEFECTIVE)

8.

REPLACE POSITION CONTROL ECU AND SWITCH ASSEMBLY

(a) Temporarily replace the position control ECU and switch assembly with a new or normally

functioning one



.
