SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): SY...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002Y3I00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): SYSTEM DESCRIPTION; 2015 MY Tundra

[08/2014 -        ]

SYSTEM DESCRIPTION

1. FRONT POWER SEAT CONTROL SYSTEM DESCRIPTION

(a) The driver seat is equipped with slide, reclining, lifter, vertical, lumbar support and leg support adjustment

functions.

(b) The passenger seat is equipped with slide, reclining and lumbar support adjustment functions.

(c) The memory system for the driver seat is provided as standard equipment.

(d) The memory call function for the driver seat is provided as standard equipment.

2. FUNCTION OF MAIN COMPONENT

The following functions are available.

COMPONENTS

FUNCTION

Front seat cushion

frame sub-assembly

Slide motor

Receives signal from front power seat switch, motor operates,

and seat slides forward and rearward.

Vertical motor*1

Receives signal from front power seat switch, and seat cushion

front rises and lowers vertically.

Lifter motor*1

Receives signal from front power seat switch, and seat cushion

rises and lowers vertically.

Front power seat

cushion control motor

LH*1

Receives signal from leg support adjustment switch, motor

operates, and seat cushion front opens and closes.

Front seatback frame

sub-assembly

Reclining motor

Receives signal from front power seat switch, motor operates,

and seat tilts and reclines.

Lumbar support

adjuster assembly

Front lumbar support

motor

Receives signal from front power seat lumbar switch, and

lumbar support can be adjusted.

Seat position sensor*1

Based on the switch operation, seat adjuster signals are input

to the power seat switch to adjust the seat accordingly.

Position control ECU and switch assembly*1

Based on switches operated, seat adjuster signals are input

into position control ECU and seat is adjusted accordingly.

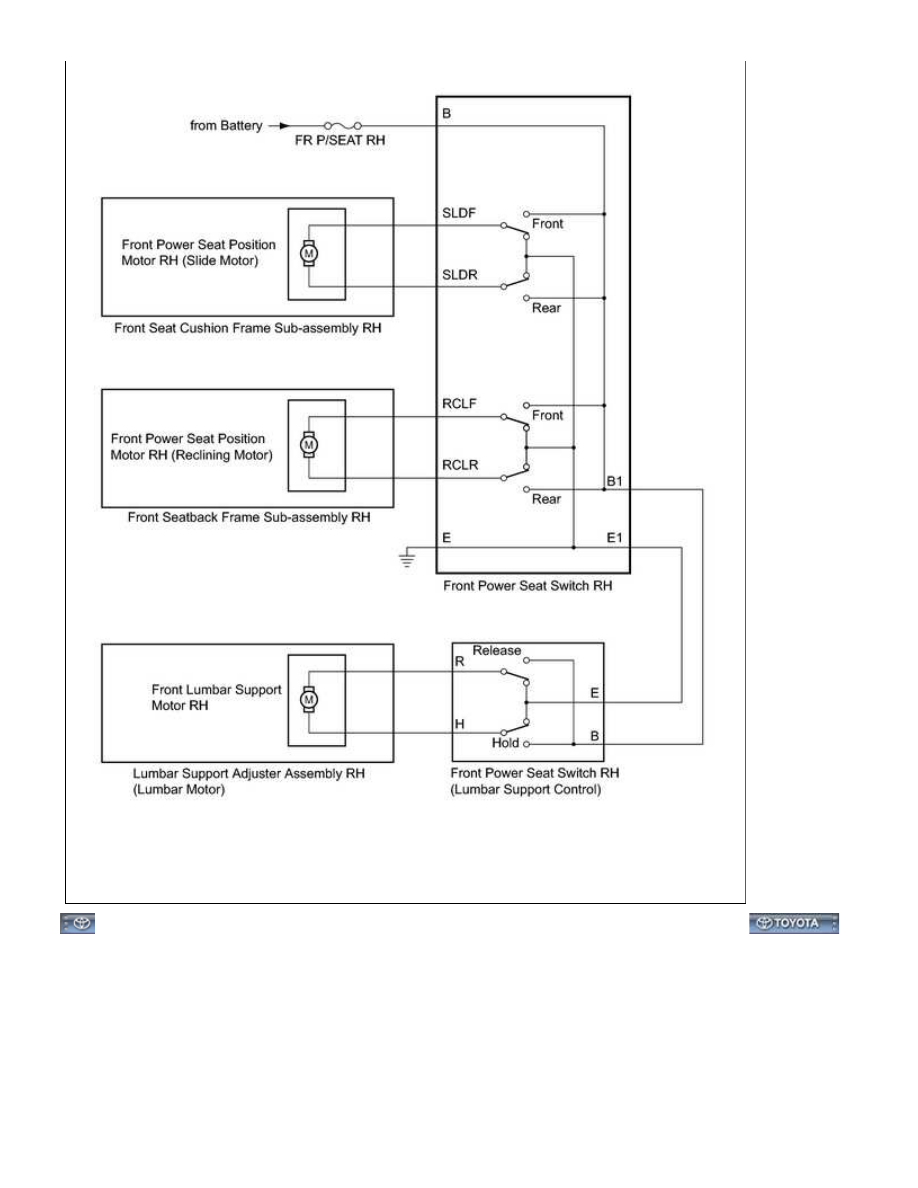

Front power seat switch RH*2

Operates the motor built into the lumbar support adjuster

assembly according to switch operation.

Front power seat switch (lumbar support

control)

Based on switches operated, seat adjuster signals are input

into switch and seat is adjusted accordingly.

Front power seat switch LH (seat cushion

control)*1

Based on switches operated, seat adjuster signals are input

into switch and seat is adjusted accordingly.

Seat memory switch*1

When SET switch and memory switch are pressed

simultaneously, signal is input to outer mirror control ECU and

seat position is recorded.

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): SY...

COMPONENTS

FUNCTION

Then, when memory switch is pressed, signal is input to outer

mirror control ECU and seat position changes according to

memory.

*1: for Driver Side

*2: for Passenger Side

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): SY...

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002Y3E00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): HOW TO PROCEED WITH

TROUBLESHOOTING; 2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the front power seat control system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

CUSTOMER PROBLEM ANALYSIS

In troubleshooting, confirm that the problem symptoms have been accurately identified. Preconceptions

should be discarded in order to make an accurate judgment. To clearly understand what the problem

symptoms are, it is extremely important to ask the customer about the problem and the conditions at

the time the malfunction occurred.

Gather as much information as possible for reference. Past problems that seem unrelated may also

help in some cases.

The following 5 items are important points in the problem analysis:

What

Vehicle model, system name

When

Date, time, occurrence frequency

Where

Road conditions

Under what conditions?

Driving conditions, weather conditions

How did it happen?

Problem symptoms

3.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

SEAT: FRONT POWER SEAT CONTROL SYSTEM (w/ Memory): HO...
