Title: METER: METER / GAUGE SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

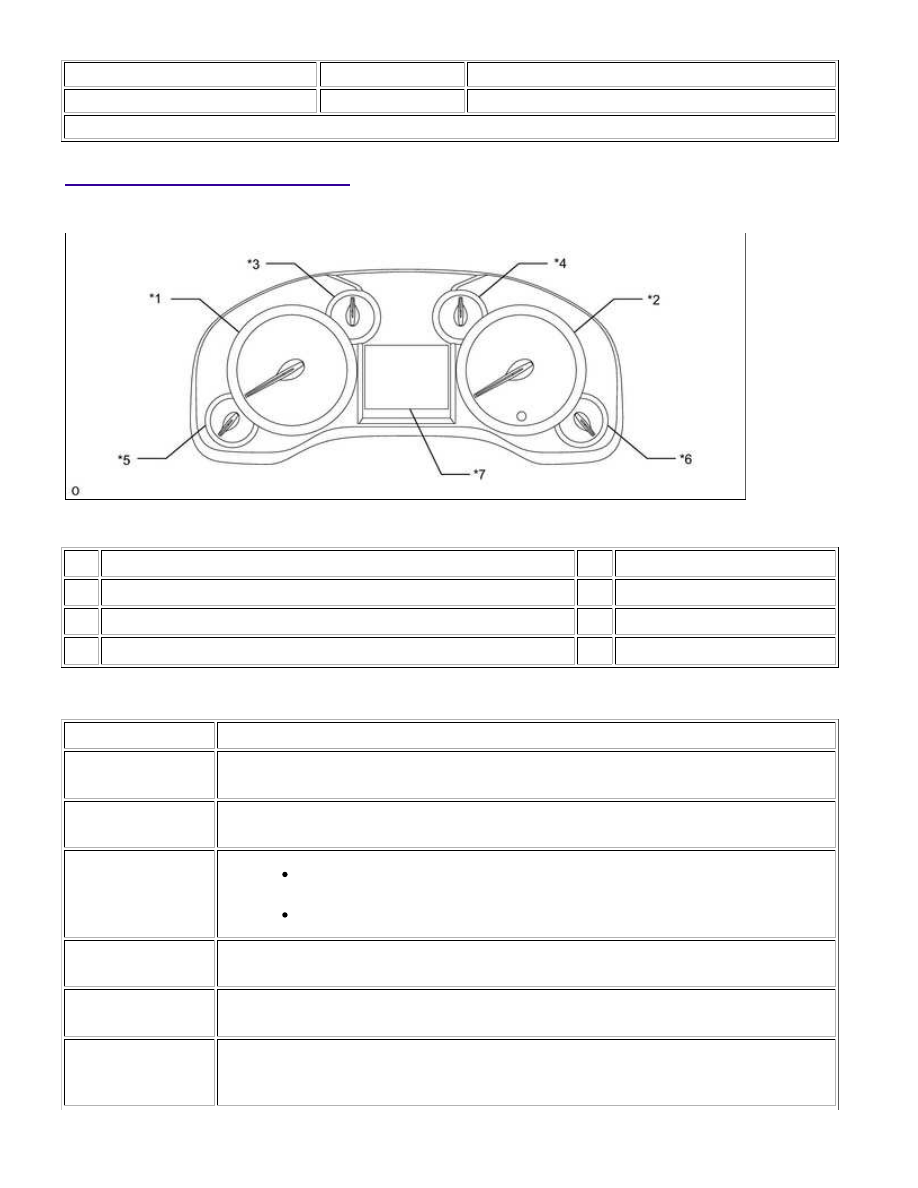

1. METER GAUGE AND WARNING/INDICATOR

Text in Illustration

*1

Tachometer

*2

Speedometer

*3

Engine Coolant Temperature Receiver Gauge

*4

Fuel Receiver Gauge

*5

Oil Pressure Receiver Gauge

*6

Voltmeter

*7

Multi-information Display

-

-

Meter/Gauge:

ITEM

DETAILS

Speedometer

Based on signal received from wheel speed sensor, skid control ECU calculates vehicle

speed and transmits data to combination meter (CAN)

Tachometer

Combination meter receives engine speed signal from ECM, and gauge needle operates

(CAN)

ODO/TRIP meter

Combination meter receives vehicle speed pulse integration signal from skid

control ECU, and ODO/TRIP meter display operates (CAN)

Using ODO/TRIP switch, ODO/TRIP meter display changes

Fuel receiver gauge

Combination meter receives fuel amount information measured by fuel sender gauge,

and gauge needle operates (Direct line)

Engine coolant

temperature gauge

Combination meter receives water temperature signal from ECM, and gauge needle

operates (CAN)

Oil pressure receiver

gauge

Combination meter receives engine speed signal from ECM (CAN), and receives oil

pressure sender signal from oil pressure sender (Direct line). Then meter measures

signals and gauge needle operates.

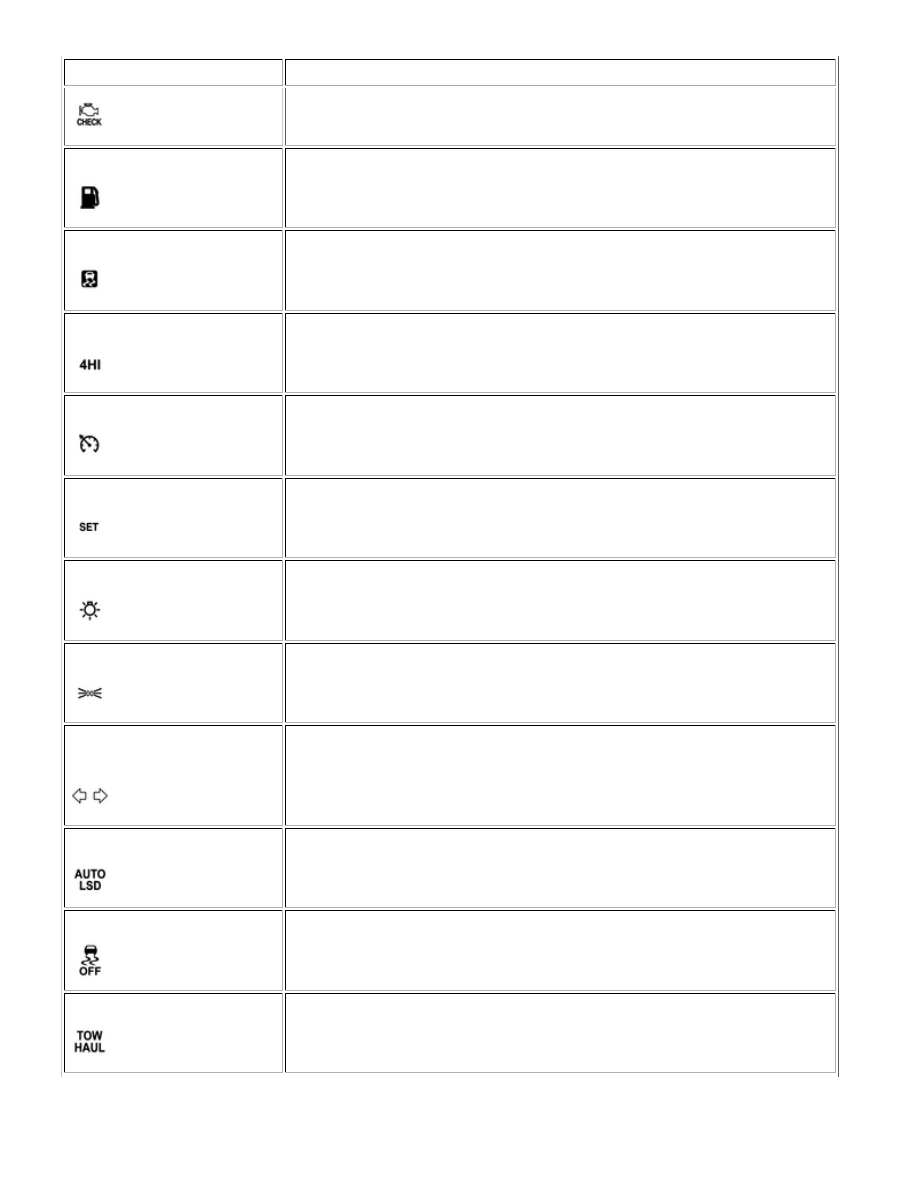

METER: METER / GAUGE SYSTEM: SYSTEM DESCRIPTION; 201...

ITEM

DETAILS

Voltmeter

Monitors IG voltage and gauge needle operates (Direct line)

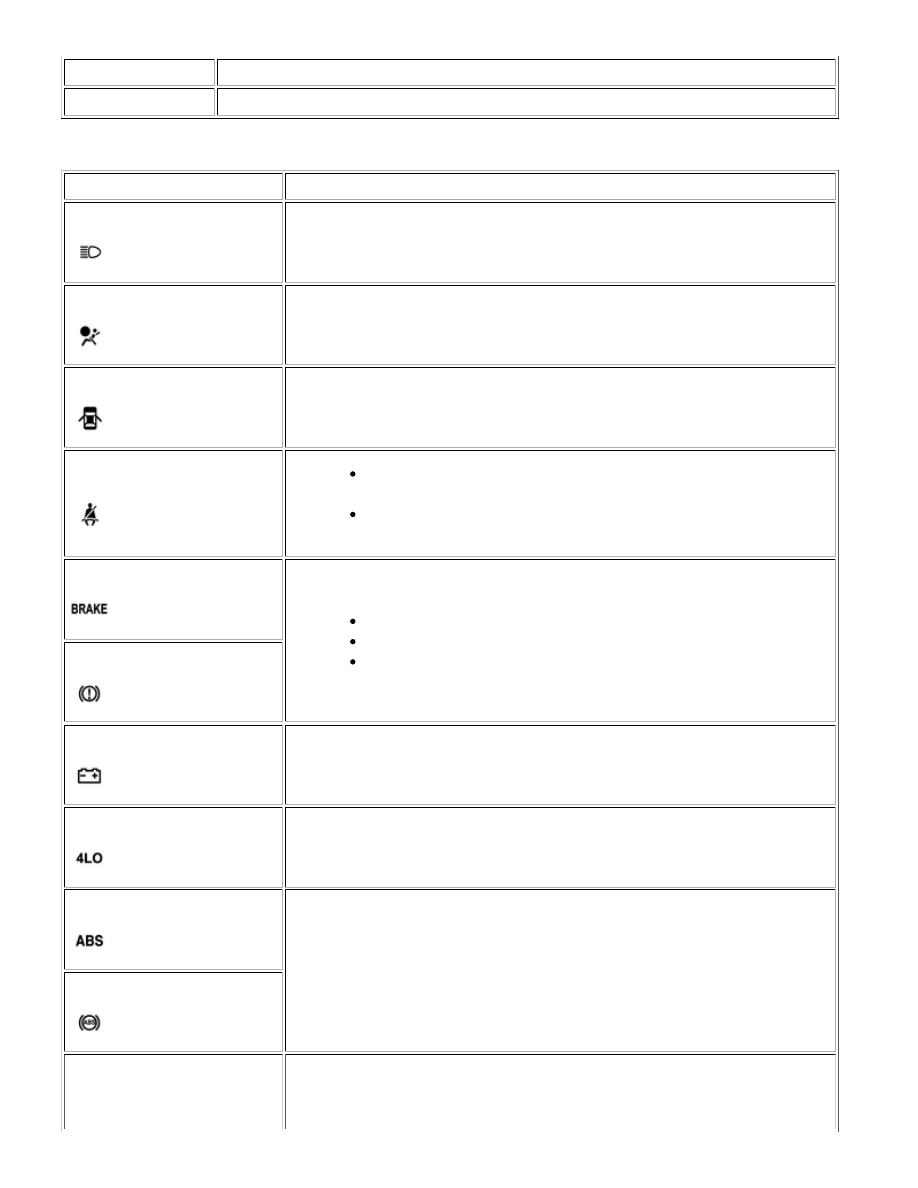

Warning/Indicator:

ITEM

DETAILS

BEAM indicator light

Receives signal from main body ECU (CAN)

SRS warning light

Receives malfunction signal from center airbag sensor (CAN)

DOOR indicator light

Open door indicator comes on when signal is received from main body ECU

(CAN)

Front seat belt warning light

Receives driver seat belt signal (Unfastened) from main body ECU

(CAN)

Receives front passenger seat belt signal (Unfastened) from center

airbag sensor (CAN)

Brake warning light*2

Comes on when parking brake switch is ON (CAN)

Brake fluid level warning switch is ON (Direct line)

Vehicle stability control system is malfunctioning

Brake warning light*3

CHARGE warning light

Receives malfunction signal from generator (Direct line)

4LO indicator light*1

Receives 4LO signal from 4WD control ECU (CAN)

ABS warning light*2

Receives malfunction signal from skid control ECU (CAN)

ABS warning light*3

MIL

Receives malfunction signal from ECM (Direct line)

METER: METER / GAUGE SYSTEM: SYSTEM DESCRIPTION; 201...

ITEM

DETAILS

Low fuel warning light

Receives fuel empty signal from fuel sender gauge (Direct line)

SLIP indicator light

Receives malfunction signal from skid control ECU (CAN)

4HI indicator light*1

Receives 4HI signal from 4WD control ECU (CAN)

Cruise control indicator light*5

Receives cruise control on signal or malfunction signal from ECM (CAN)

SET indicator light*5

Receives SET indicator light signal from ECM (CAN)

HEAD indicator light*2

Receives taillight or headlight signal from main body ECU (CAN)

TAIL indicator light*3

Receives taillight or headlight signal from main body ECU (CAN)

Turn signal indicator light

(LH/RH)

Receives turn signal from FLASHER relay (Direct line)

AUTO LSD indicator light

Receives VSC OFF switch ON signal from skid control ECU (CAN)

VSC OFF indicator light

Receives VSC control off signal or VSC system fail-safe control signal from skid

control ECU (CAN)

TOW HAUL indicator light

Receives towing indicator signal from main body ECU (CAN)
