Toyota Tundra (2015 year). Manual - part 2415

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000005L2Z001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: COMBINATION METER: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

NOTICE:

Do not allow any dirt (fingerprints, grease, etc.) to adhere to the meter glass. If the glass is dirty, wipe it
clean with a soft cloth.

1. INSTALL COMBINATION METER GLASS

(a) Attach the 8 claws to install the combination meter glass.

METER: COMBINATION METER: REASSEMBLY; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002V5600MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: COMBINATION METER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

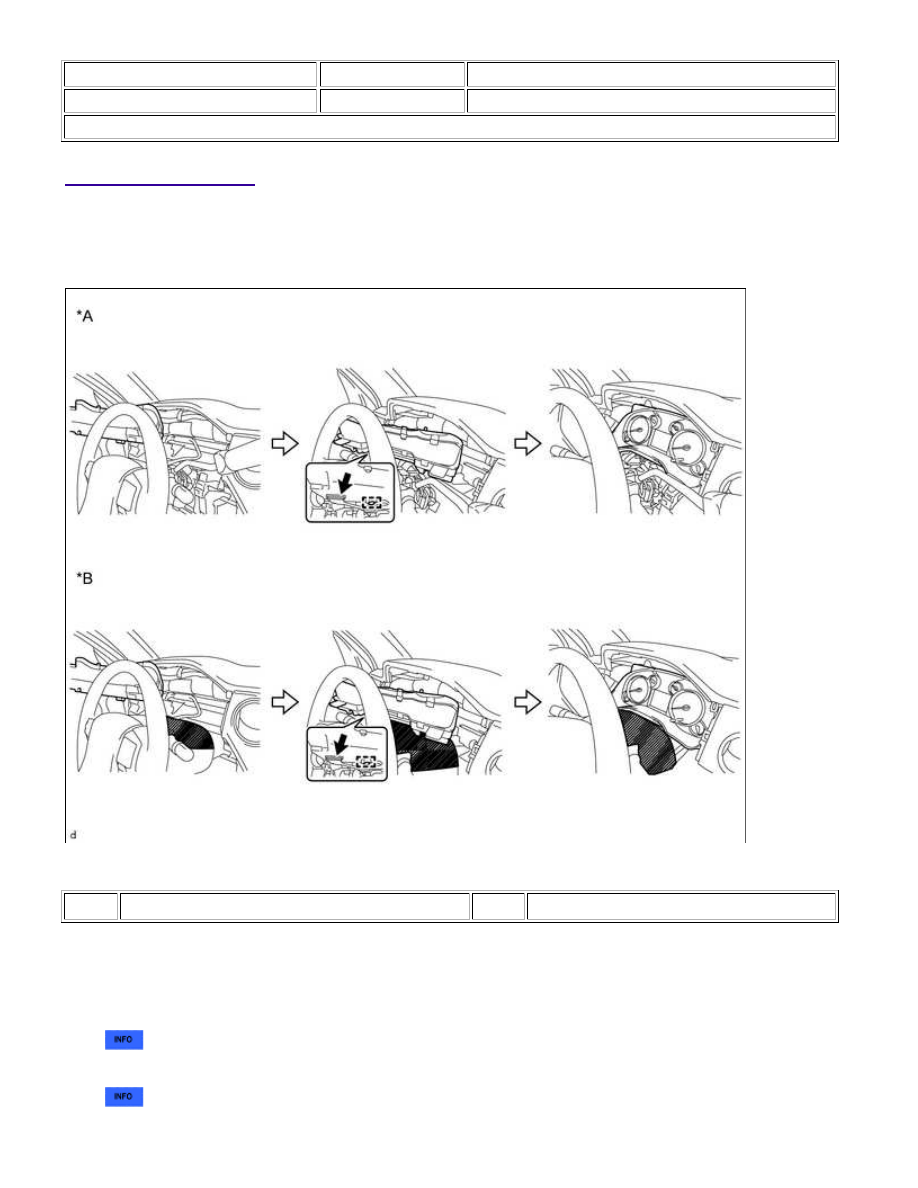

1. INSTALL COMBINATION METER ASSEMBLY

(a) Pass the combination meter assembly between the steering wheel assembly and instrument panel.

(b) Connect the connector and attach the wire harness clamp.

Text in Illustration

*A

for Column Shift Type

*2

for Floor Shift Type

(c) Install the combination meter assembly with the 4 screws.

2. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

(a) for Column Shift Type:

(b) for Floor Shift Type:

METER: COMBINATION METER: INSTALLATION; 2015 MY Tundra ...

3. INSTALL INSTRUMENT CLUSTER FINISH PANEL ORNAMENT

(a) for Column Shift Type:

(b) for Floor Shift Type:

4. INSTALL NO. 2 SWITCH HOLE BASE

5. INSTALL UPPER STEERING COLUMN COVER (for Column Shift Type)

6. INSTALL LOWER STEERING COLUMN COVER (for Column Shift Type)

7. INSTALL NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

8. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

9. INSTALL COWL SIDE TRIM BOARD LH

10. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

11. INSTALL LOWER CENTER INSTRUMENT COVER (for Column Shift Type)

12. INSTALL INSTRUMENT SIDE PANEL LH

13. INSTALL NO. 1 INSTRUMENT PANEL REGISTER SUB-ASSEMBLY

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

15. RESTORE AUTOAWAY/RETURN FUNCTION (for Power Tilt and Power Telescopic

Steering Column)

(a) Restore the Autoaway/Return function setting to the previous condition by changing the customize

parameter



.

METER: COMBINATION METER: INSTALLATION; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002Z4M00SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

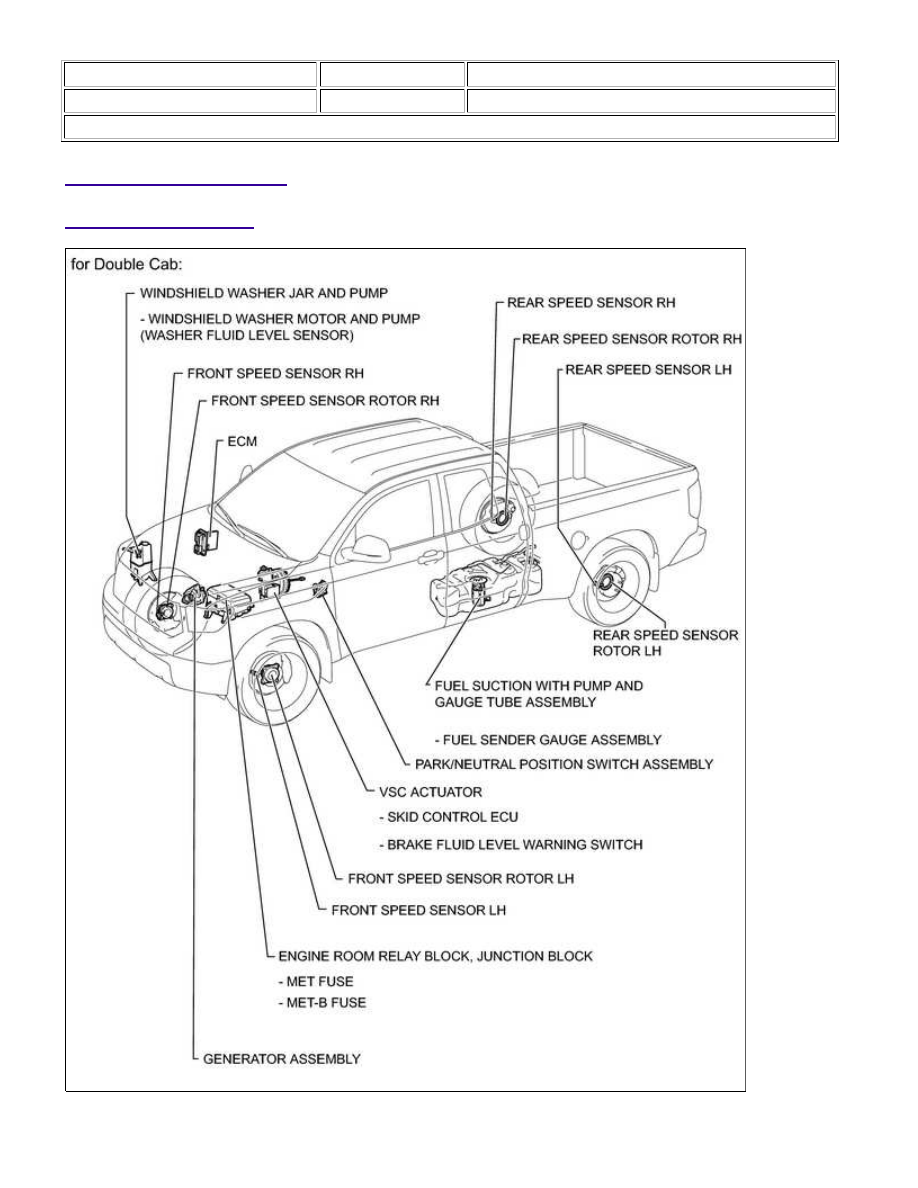

PARTS LOCATION

ILLUSTRATION

METER: METER / GAUGE SYSTEM: PARTS LOCATION; 2015 MY T...
