DTC B2784 is not output.

NG

GO TO STEP 3

OK

USE SIMULATION METHOD TO CHECK

3.

READ VALUE USING TECHSTREAM (ANTENNA COIL)

(a) Use the Data List to check if the transponder key coil is functioning properly.

Immobiliser

TESTER DISPLAY

MEASUREMENT ITEM/DISPLAY

NORMAL CONDITION

DIAGNOSTIC NOTE

Antenna Coil

Antenna coil condition / Normal or Fail

Normal: Antenna coil is normal

Fail: Antenna coil is malfunctioning

-

OK:

Normal (Antenna coil is normal) appears on the screen.

NG

GO TO STEP 4

OK

REPLACE TRANSPONDER KEY ECU

4.

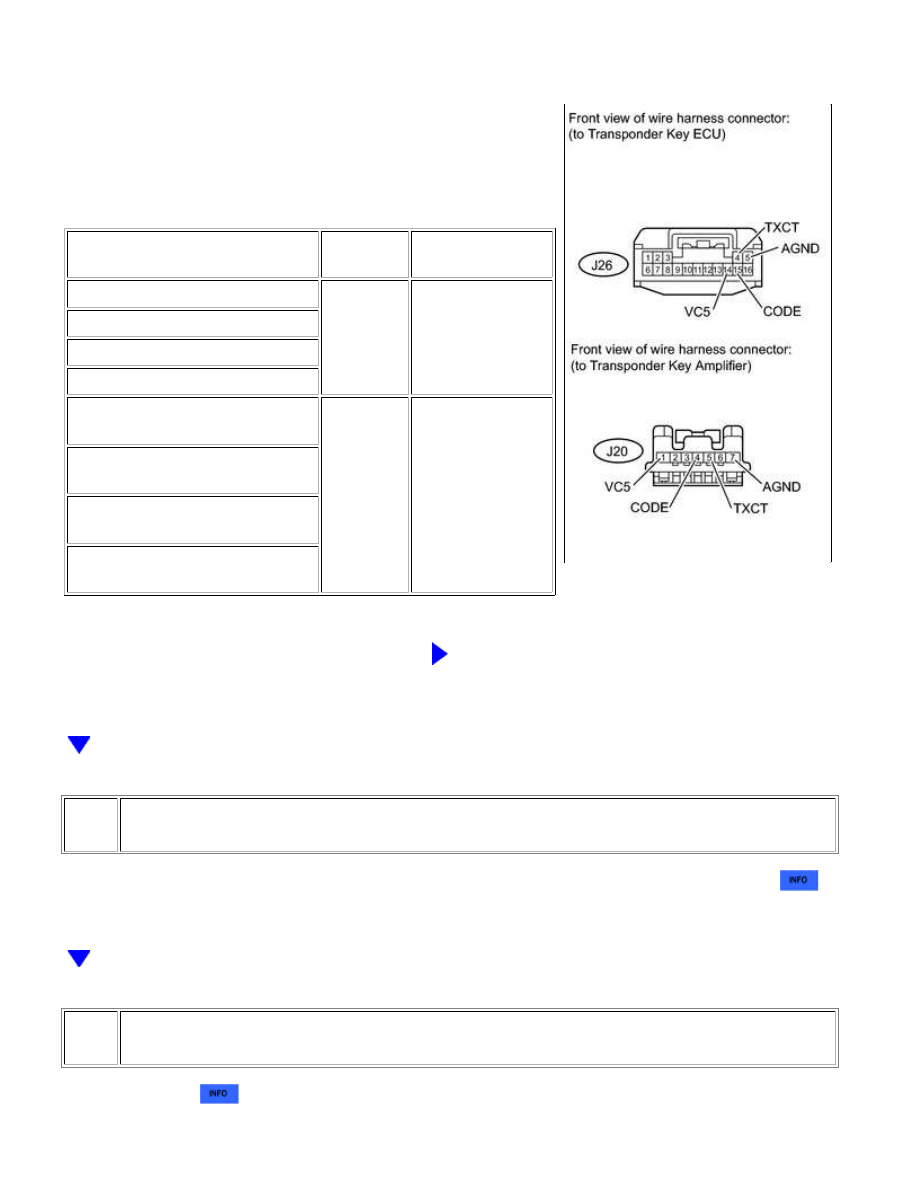

CHECK HARNESS AND CONNECTOR (TRANSPONDER KEY ECU - TRANSPONDER KEY
AMPLIFIER)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2784; A...

OK

NEXT

(a) Disconnect the J26 ECU connector.

(b) Disconnect the J20 amplifier connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J26-14 (VC5) - J20-1 (VC5)

Always

Below 1 Ω

J26-15 (CODE) - J20-4 (CODE)

J26-4 (TXCT) - J20-5 (TXCT)

J26-5 (AGND) - J20-7 (AGND)

J26-14 (VC5) or J20-1 (VC5) - Body

ground

Always

10 kΩ or higher

J26-15 (CODE) or J20-4 (CODE) -

Body ground

J26-4 (TXCT) or J20-5 (TXCT) -

Body ground

J26-5 (AGND) or J20-7 (AGND) -

Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

REPLACE TRANSPONDER KEY AMPLIFIER

(a) Temporarily replace the transponder key amplifier with a new or normally functioning one



.

6.

CLEAR DTC

(a) Clear the DTC



.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2784; A...

NEXT

7.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B2784 is not output.

NG

REPLACE TRANSPONDER KEY ECU

OK

END (TRANSPONDER KEY AMPLIFIER IS

DEFECTIVE)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2784; A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001TCJ03YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2793-B2795; Transponder Chip Malfunction;

2015 MY Tundra [08/2014 -        ]

DTC

B2793

Transponder Chip Malfunction

DTC

B2794

Unmatched Encryption Code

DTC

B2795

Unmatched Key Code

DESCRIPTION

B2793 is output when a malfunction is found in the key during key code registration or a key code is not

registered normally. Replace the key if the key code registration cannot be performed normally and

this DTC is detected.

B2794 is output when a key with an incomplete key code is inserted into the ignition key cylinder.

B2795 is output when a key with a key code that has not been registered in the ECU is inserted into the

ignition key cylinder.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2793

Transponder chip malfunction

Key

B2794

Key with incomplete key code is inserted

B2795

Key with unregistered key code is inserted

INSPECTION PROCEDURE

PROCEDURE

1.

REREGISTER KEY

(a) Clear the DTCs



.

(b) Reregister the key code with the transponder key ECU



.

(c) Check that the engine starts with the key.

OK:

Engine starts.

NG

REPLACE KEY

OK

END
