Toyota Tundra (2015 year). Manual - part 2218

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002ZCD049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDSHIELD DEICER SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY

Tundra [08/2014 -        ]

DATA LIST / ACTIVE TEST

1. ACTIVE TEST

HINT:

Using the Techstream to perform the Active Tests allows relays, VSVs and actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body / Air Conditioner / Active Test.

(e) According to the display on the Techstream, perform the "Active Test".

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Deicer Relay (Front)

Windshield deicer relay assembly

ON or OFF

-

WINDSHIELD / WINDOWGLASS: WINDSHIELD DEICER SYSTE...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZCE00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDSHIELD DEICER SYSTEM: Windshield Deicer does not Operate;

2015 MY Tundra [08/2014 -        ]

Windshield Deicer does not Operate

DESCRIPTION

When the air conditioning control assembly (windshield deicer switch) turns is turned on, a windshield deicer

activation request signal is sent via the LIN communication line to the air conditioning amplifier. Then the air

conditioning amplifier operates the windshield deicer.

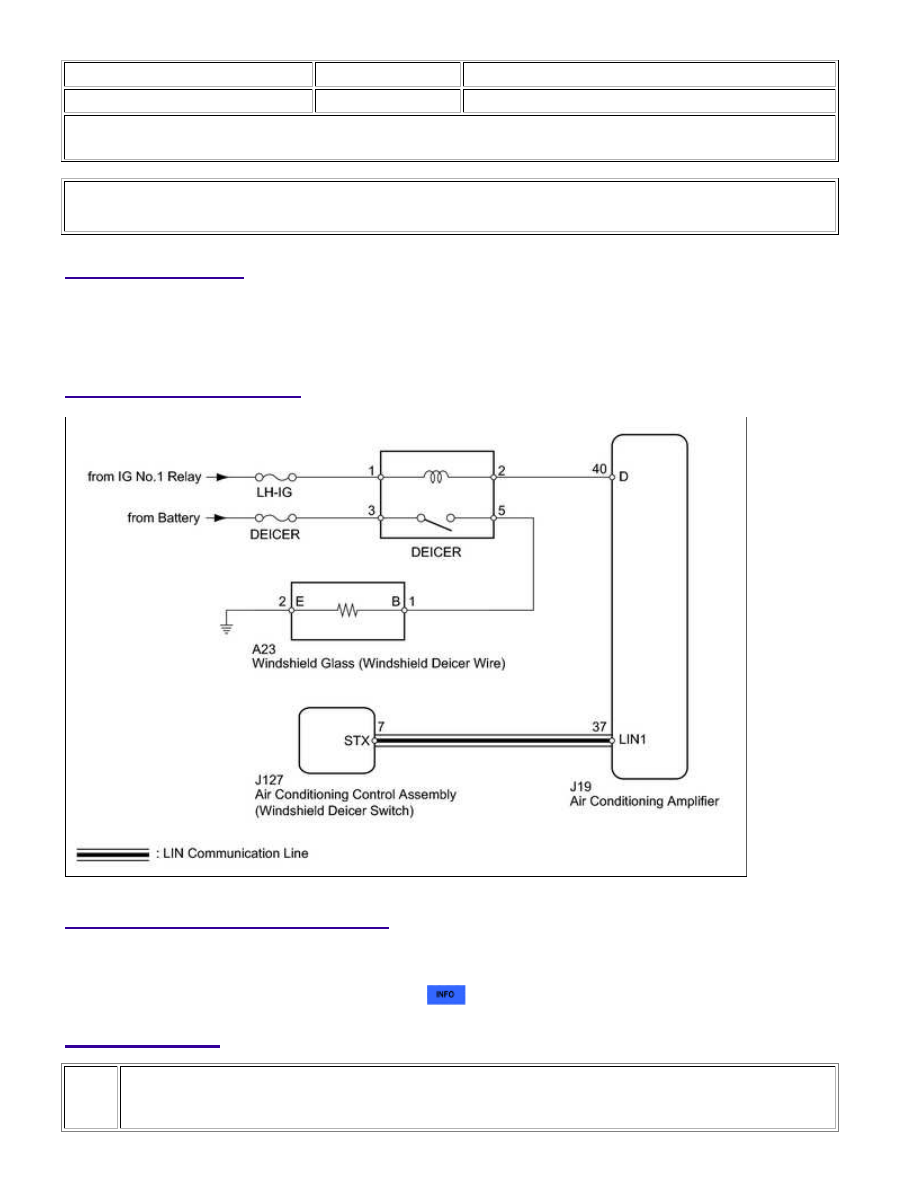

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

This circuit uses the LIN communication line. Before performing the inspection, check that the LIN

communication system is functioning normally



.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (WINDSHIELD DEICER RELAY
ASSEMBLY)

WINDSHIELD / WINDOWGLASS: WINDSHIELD DEICER SYSTE...

OK

(a) Select the Active Test using the Techstream to generate a control command, and then check that the

windshield deicer operates



.

Air Conditioner

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Deicer Relay (Front)

Windshield deicer relay assembly

ON or OFF

-

OK:

Windshield deicer relay assembly turns ON and OFF.

NG

GO TO STEP 3

2.

CHECK AIR CONDITIONING CONTROL ASSEMBLY

(a) Temporarily replace the air conditioning control assembly with a new or normally functioning one



.

(b) Check that the malfunction disappears.

OK:

Malfunction disappears.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING CONTROL ASSEMBLY IS

DEFECTIVE)

3.

INSPECT FUSE (DEICER, LH-IG)

(a) Remove the DEICER fuse from the engine room relay block, junction block.

(b) Remove the LH-IG fuse from the driver side junction block assembly.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DEICER fuse

Always

Below 1 Ω

LH-IG fuse

Always

Below 1 Ω

NG

REPLACE FUSE

WINDSHIELD / WINDOWGLASS: WINDSHIELD DEICER SYSTE...

OK

OK

4.

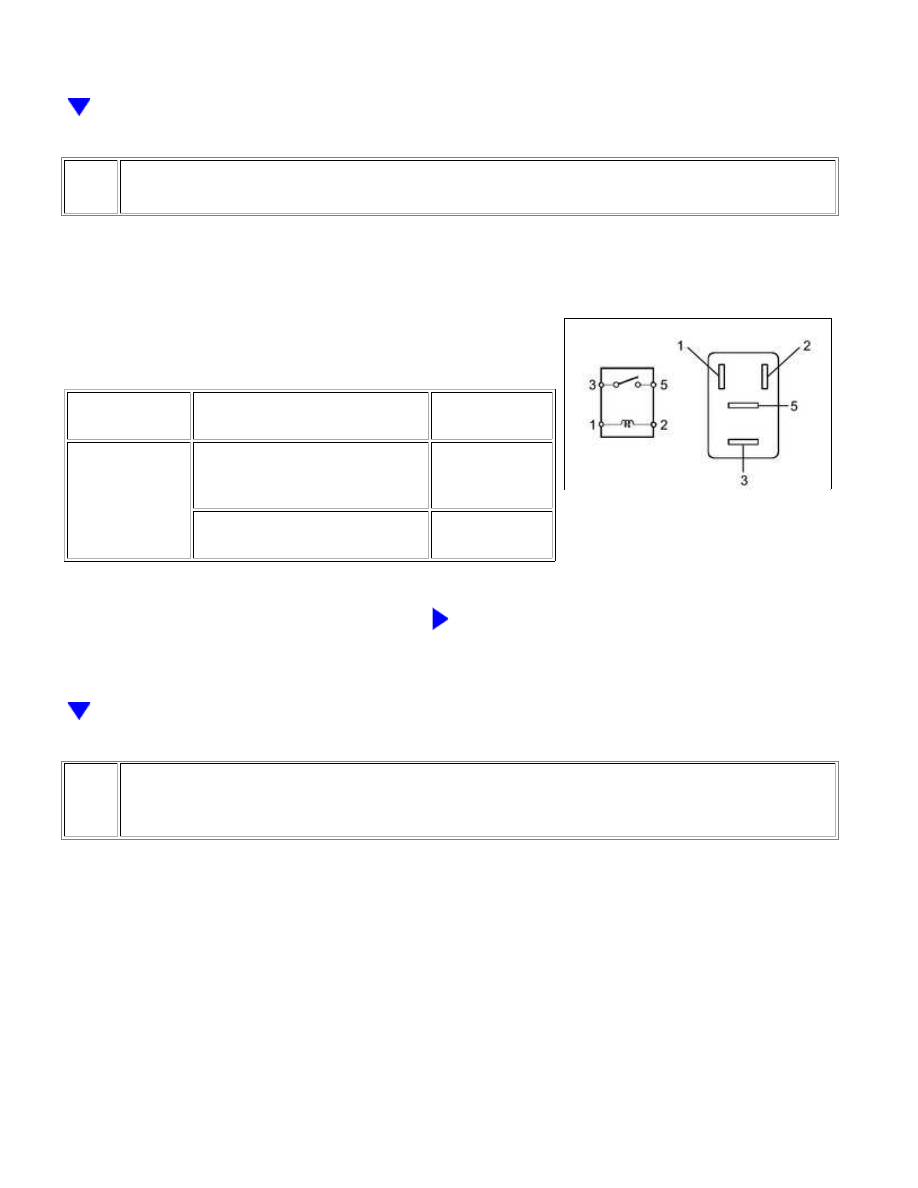

INSPECT WINDSHIELD DEICER RELAY ASSEMBLY (DEICER)

(a) Remove the windshield deicer relay assembly (DEICER) from

the engine room relay block, junction block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

When battery voltage is not

applied between terminals 1 and

2

10 kΩ or higher

When battery voltage is applied

to terminals 1 and 2

Below 1 Ω

NG

REPLACE WINDSHIELD DEICER RELAY ASSEMBLY

5.

CHECK HARNESS AND CONNECTOR (DEICER RELAY - AIR CONDITIONING AMPLIFIER
AND BATTERY)
