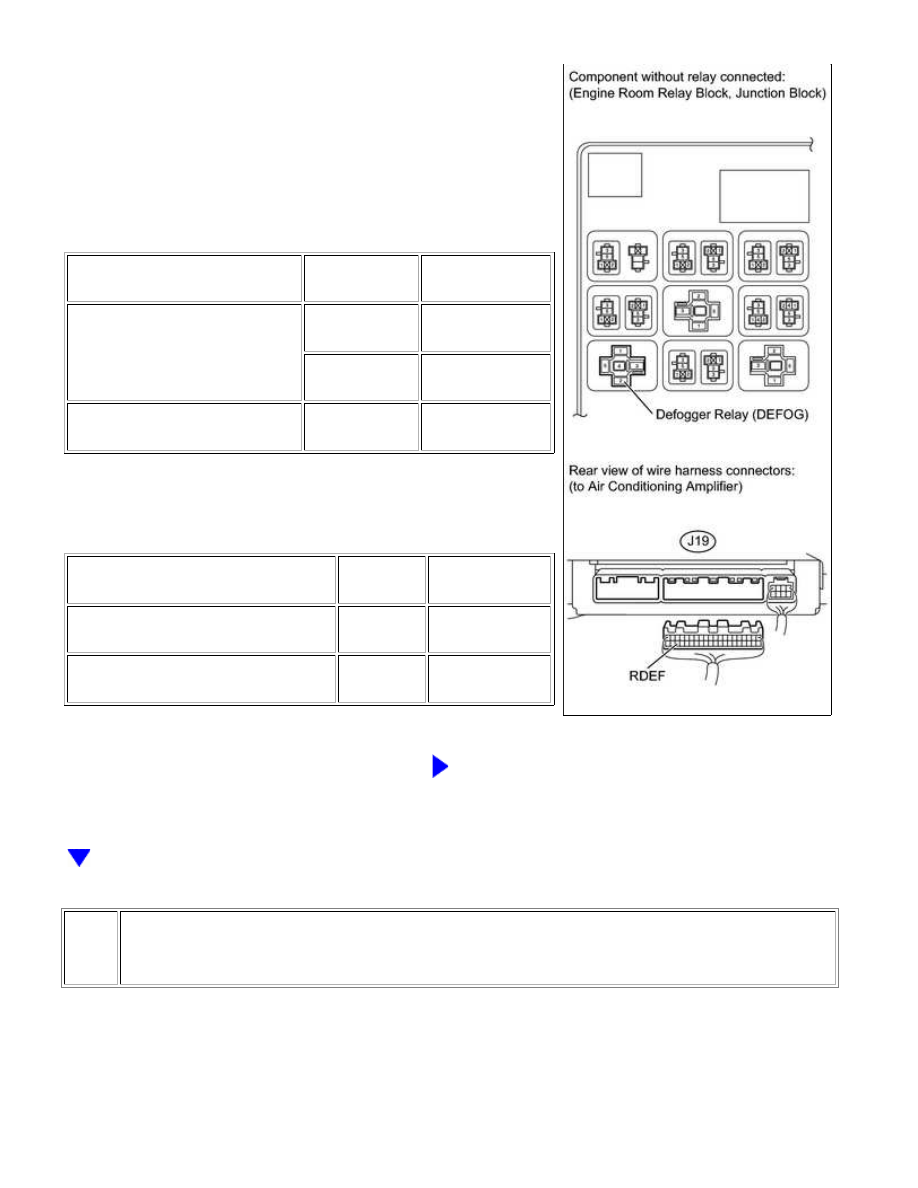

(a) Remove the defogger relay (DEFOG) from the engine room

relay block, junction block.

(b) Disconnect the J19 air conditioning amplifier connector.

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Defogger relay (DEFOG) terminal

2 - Body ground

Ignition switch

ON

11 to 14 V

Ignition switch

OFF

Below 1 V

Defogger relay (DEFOG) terminal

5 - Body ground

Always

11 to 14 V

(d) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Defogger relay (DEFOG) terminal 1 -

J19-38 (RDEF)

Always

Below 1 Ω

Defogger relay (DEFOG) terminal 1 or

J19-38 (RDEF) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

CHECK HARNESS AND CONNECTOR (DEFOGGER WIRE - DEFOGGER RELAY AND BODY
GROUND)

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM...

OK

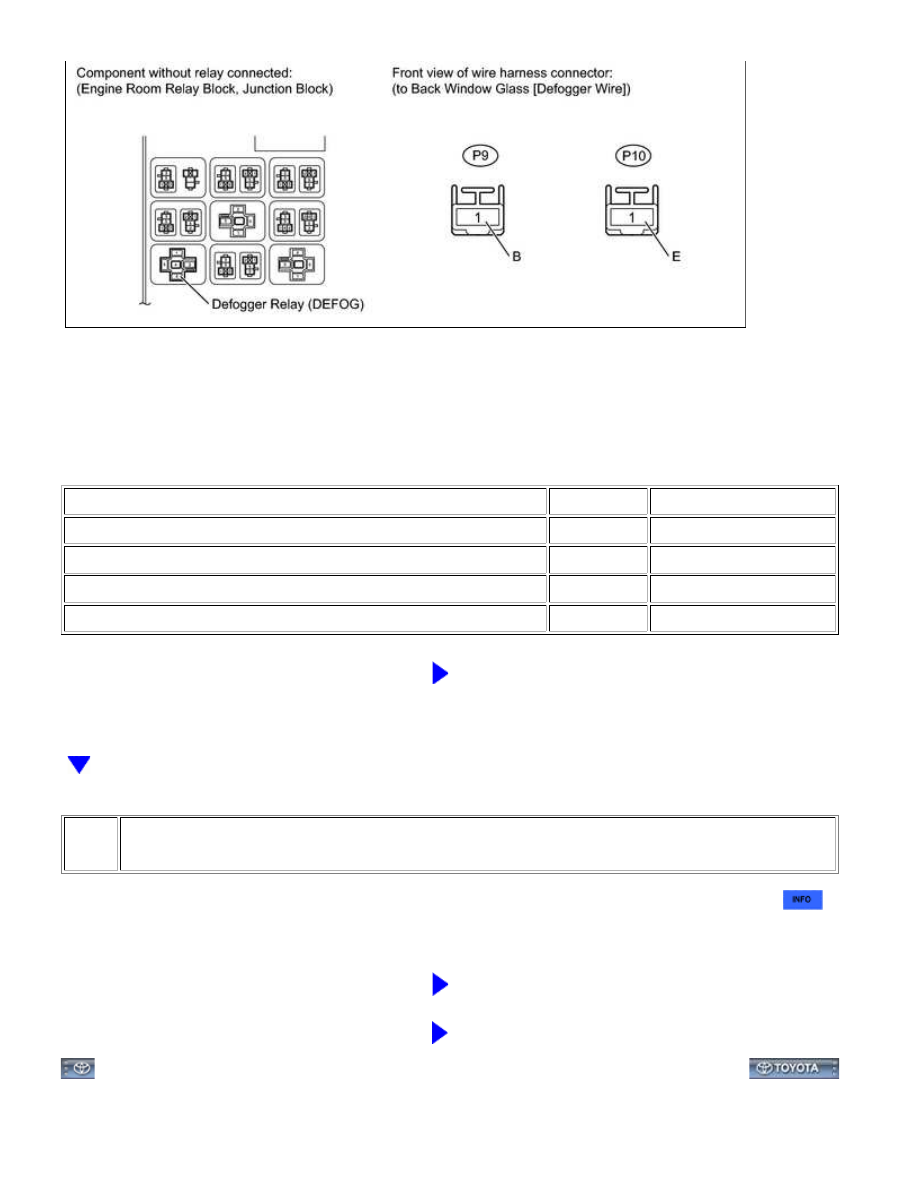

(a) Disconnect the P9 and P10 rear window glass (defogger wire) connectors.

(b) Remove the defogger relay (DEFOG) from the engine room relay block, junction block.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

P9-1 (B) - Defogger relay (DEFOG) terminal 3

Always

Below 1 Ω

P10-1 (E) - Body ground

Always

Below 1 Ω

Defogger relay (DEFOG) terminal 4 - Body ground

Always

Below 1 Ω

P9-1 (B) or Defogger relay (DEFOG) terminal 3 - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

7.

CHECK BACK WINDOW GLASS (DEFOGGER WIRE)

(a) Perform the on-vehicle inspection, check that the window defogger system operates normally



.

OK:

Malfunction disappears.

NG

REPAIR DEFOGGER WIRE

OK

REPLACE AIR CONDITIONING AMPLIFIER

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER SYSTEM...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001L64059X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER WIRE (for CrewMax): ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT BACK WINDOW GLASS (DEFOGGER WIRE)

NOTICE:

(b) Turn the defogger switch on.

VOLTAGE

CRITERIA

Approx. 5 V

Wire is not broken

Approx. 10 or 0 V

Wire is broken

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER WIRE (fo...

HINT:

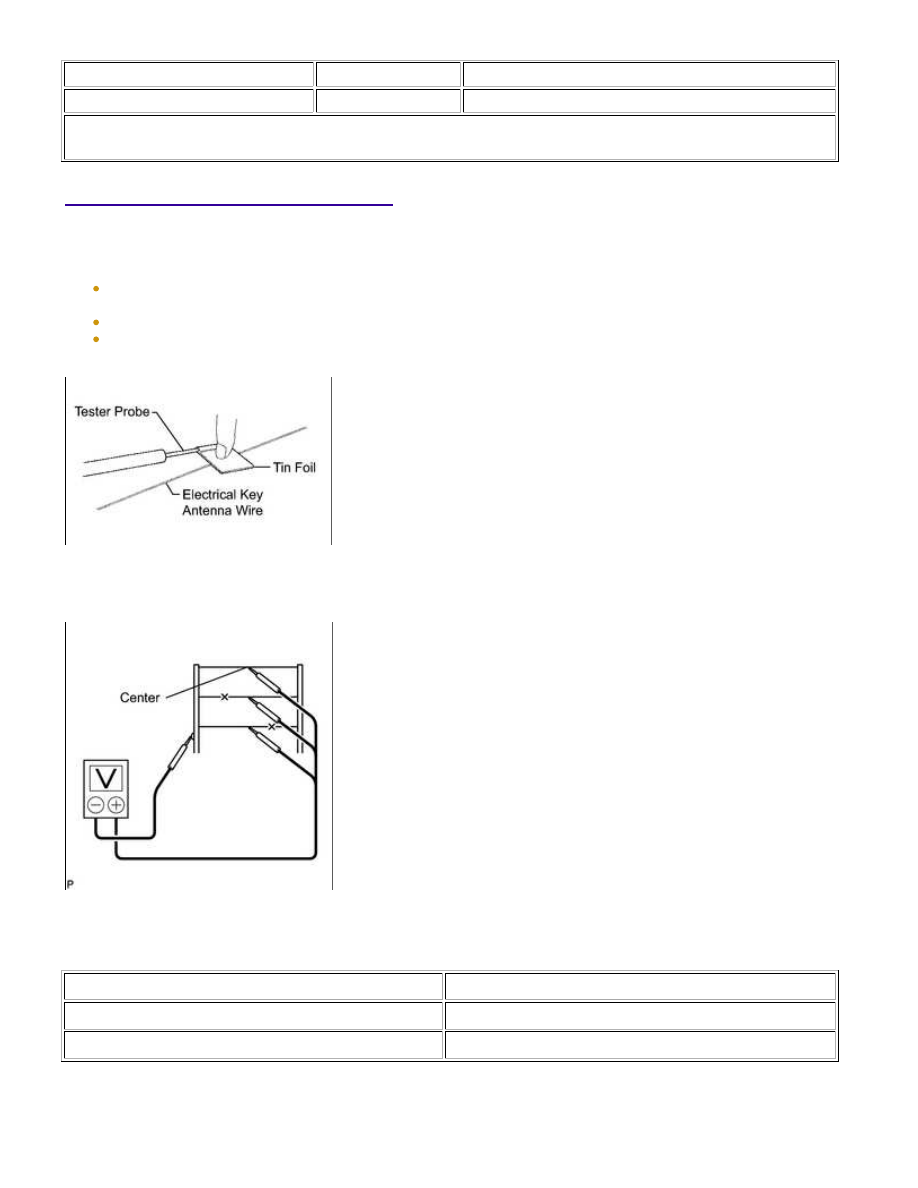

(d) Place the voltmeter's positive (+) lead against the defogger wire on the battery side.

(e) Place the voltmeter's negative (-) lead with the foil strip against the wire on the ground side.

(f) Slide the positive (+) lead from the battery side to the ground side.

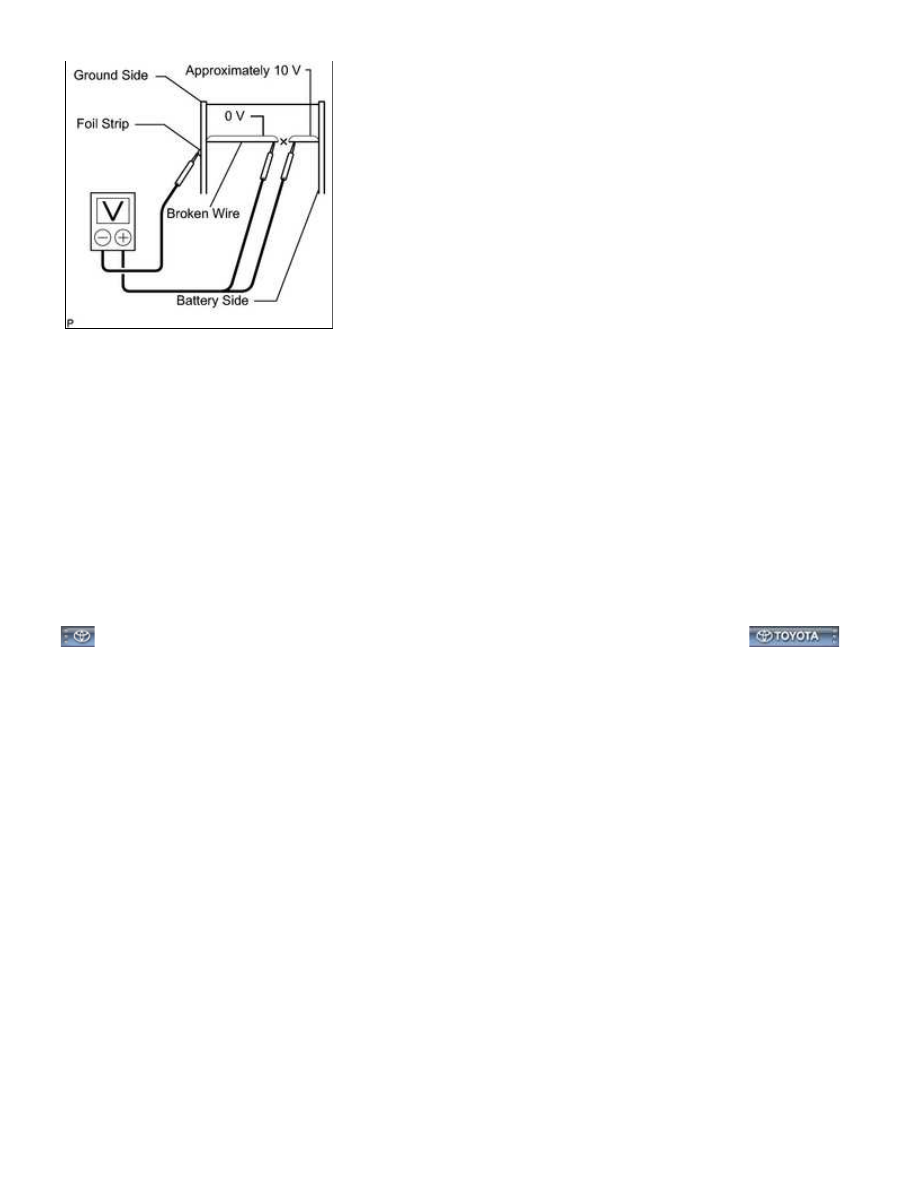

(g) The point where the voltage drops from approximately 10 V to 0 V is where the defogger wire is broken.

HINT:

WINDSHIELD / WINDOWGLASS: WINDOW DEFOGGER WIRE (fo...
