Title: WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Regular Cab and Double Cab): REMOVAL;

2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

(a) Remove the front seat



.

2. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)

(a) Remove the front seat



.

3. REMOVE FRONT SEAT ASSEMBLY (for Center Seat)

(a) Remove the front seat



.

4. REMOVE REAR SEAT ASSEMBLY (for Double Cab)

(a) Remove the rear seat



.

5. REMOVE FRONT DOOR SCUFF PLATE LH

6. REMOVE FRONT DOOR SCUFF PLATE RH

7. REMOVE REAR DOOR SCUFF PLATE LH (for Double Cab)

8. REMOVE REAR DOOR SCUFF PLATE RH (for Double Cab)

9. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

(a) Partially remove the front door opening trim weatherstrip LH so that the quarter trim panel front LH and

quarter trim panel lower LH can be removed



.

10. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

HINT:

Use the same procedures described for the LH side.

11. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab)

(a) Partially remove the front door opening trim weatherstrip LH so that the quarter trim panel front LH and

quarter trim panel lower LH can be removed



.

12. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab)

HINT:

Use the same procedures described for the LH side.

13. REMOVE UPPER BACK PANEL GARNISH (for Regular Cab)

14. REMOVE LUGGAGE COMPARTMENT BOX LH (for Regular Cab)

15. REMOVE LUGGAGE COMPARTMENT BOX RH (for Regular Cab)

16. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

(a) for Regular Cab:

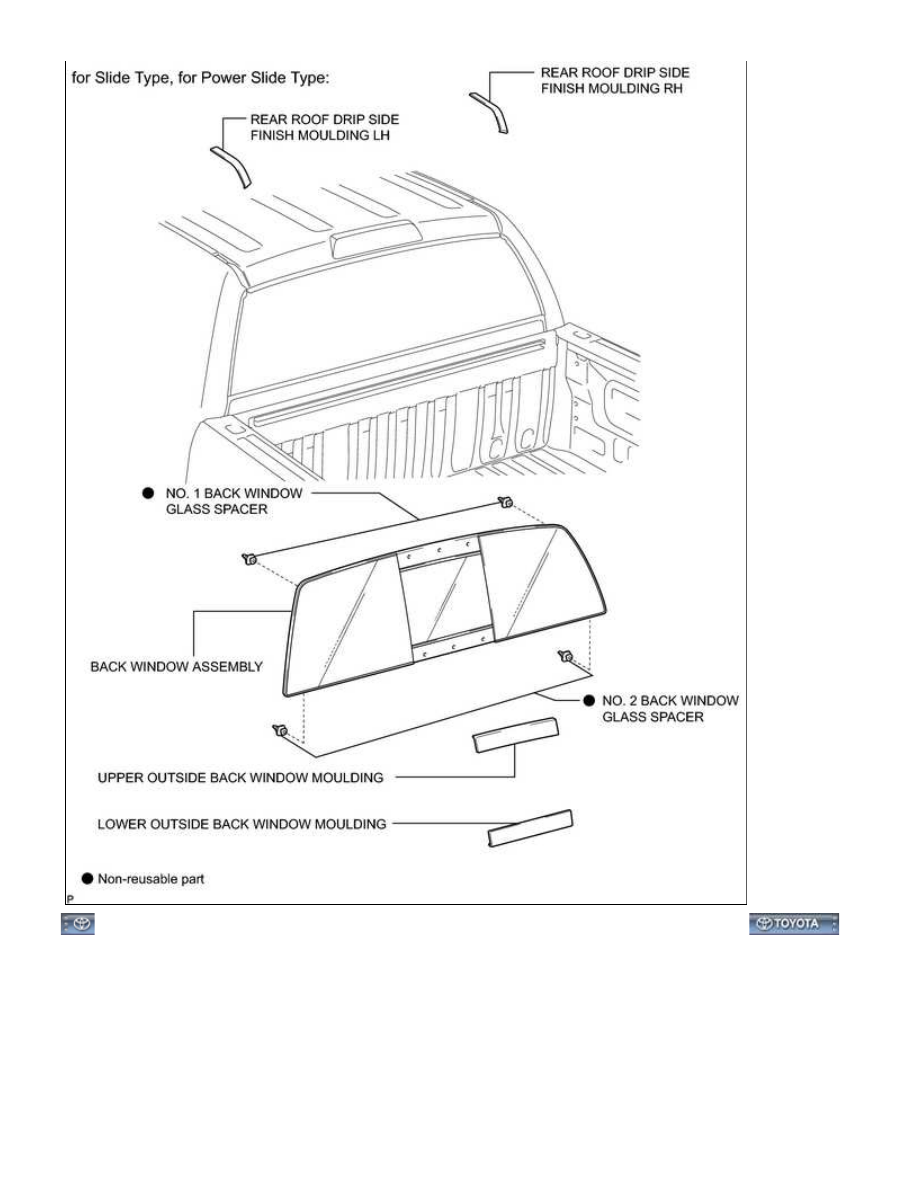

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

Remove the quarter trim panel



.

(b) for Double Cab:

Remove the quarter trim panel



.

17. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH

(a) for Regular Cab:

Remove the quarter trim panel



.

(b) for Double Cab:

Remove the quarter trim panel



.

18. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

(a) for Regular Cab:

Remove the quarter trim panel



.

(b) for Double Cab:

Remove the quarter trim panel



.

19. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

20. REMOVE NO. 1 ROOM LIGHT ASSEMBLY

21. REMOVE COAT HOOK

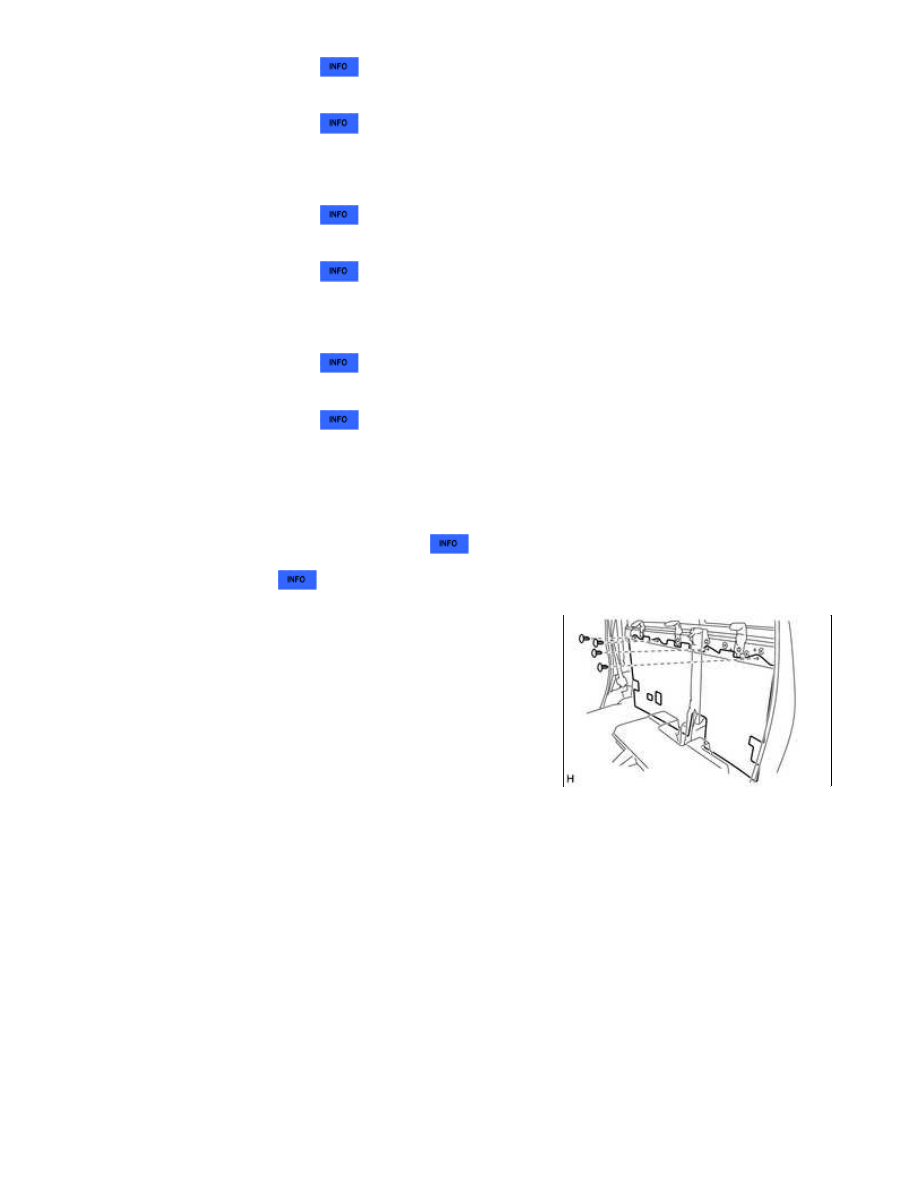

22. REMOVE NO. 1 BACK PANEL SILENCER (for Power

Slide Type)

(a) Using a clip remover, remove the 4 clips and No. 1 back panel

silencer.

23. REMOVE DOOR WINDOW REGULATOR CABLE SUB-ASSEMBLY (for Power Slide Type)

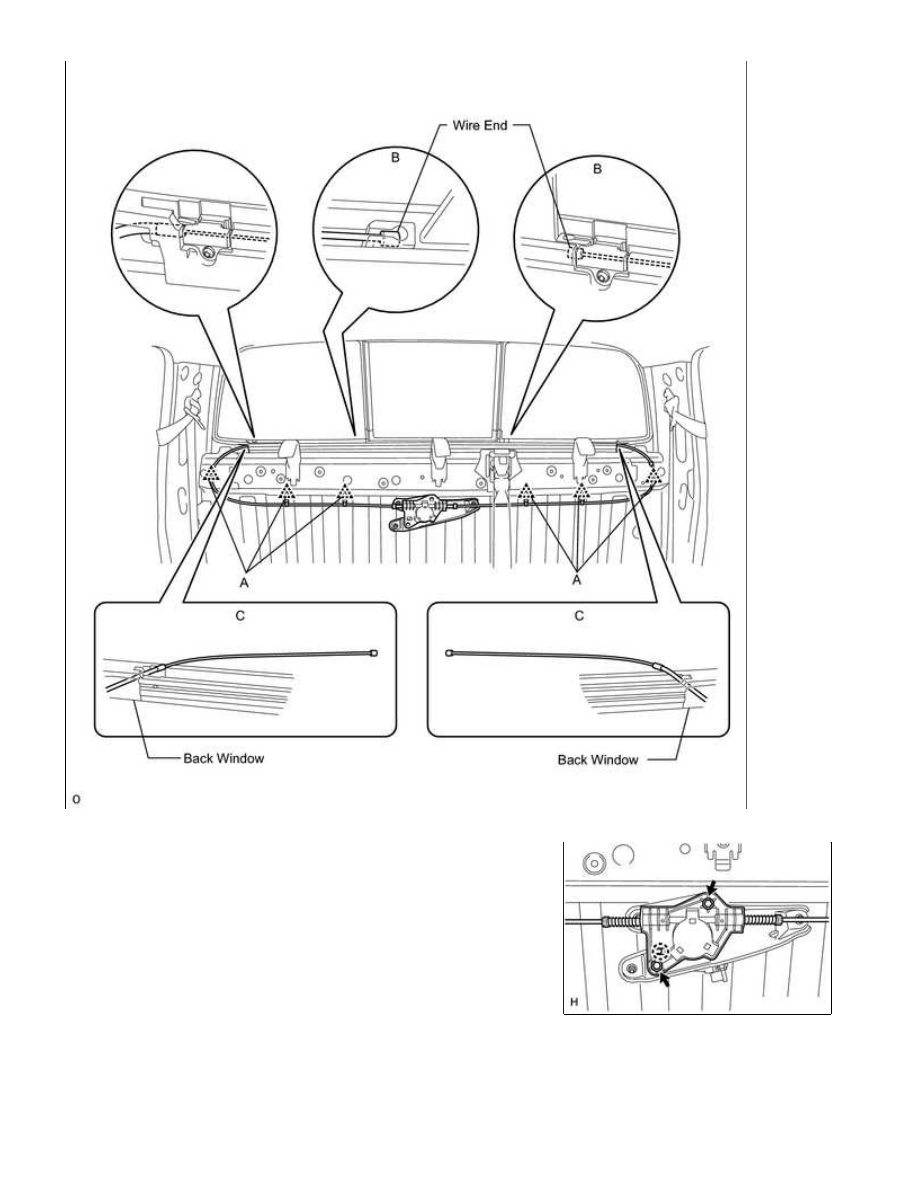

(a) Using a clip remover, detach the 6 clips labeled A in the illustration.

(b) Compress the springs to release the tension in the cables, and then disconnect the wire ends from the

back window shown in the illustration labeled B.

(c) Pull out the wires from the back window shown in the illustration labeled C.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...

(d) Remove the 2 bolts.

(e) Detach the claw and remove the door window regulator cable sub-assembly.
