HINT:

If the rivet cannot be cut, pull it once and cut it.

NOTICE:

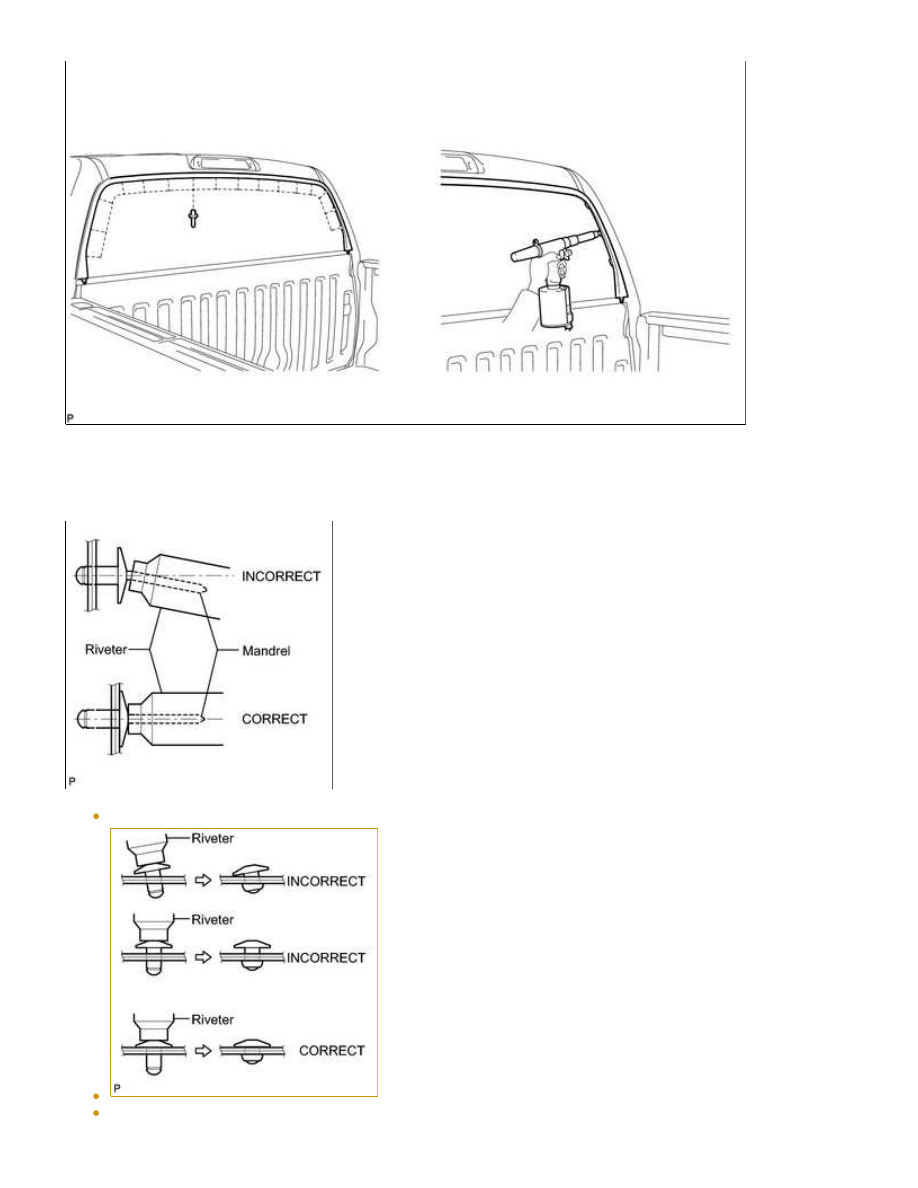

Do not pry the rivet with the riveter, as this will cause damage to the riveter and mandrel.

 Confirm that the rivets are seated properly against the moulding.

Do not tilt the riveter when installing the rivet to the moulding.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

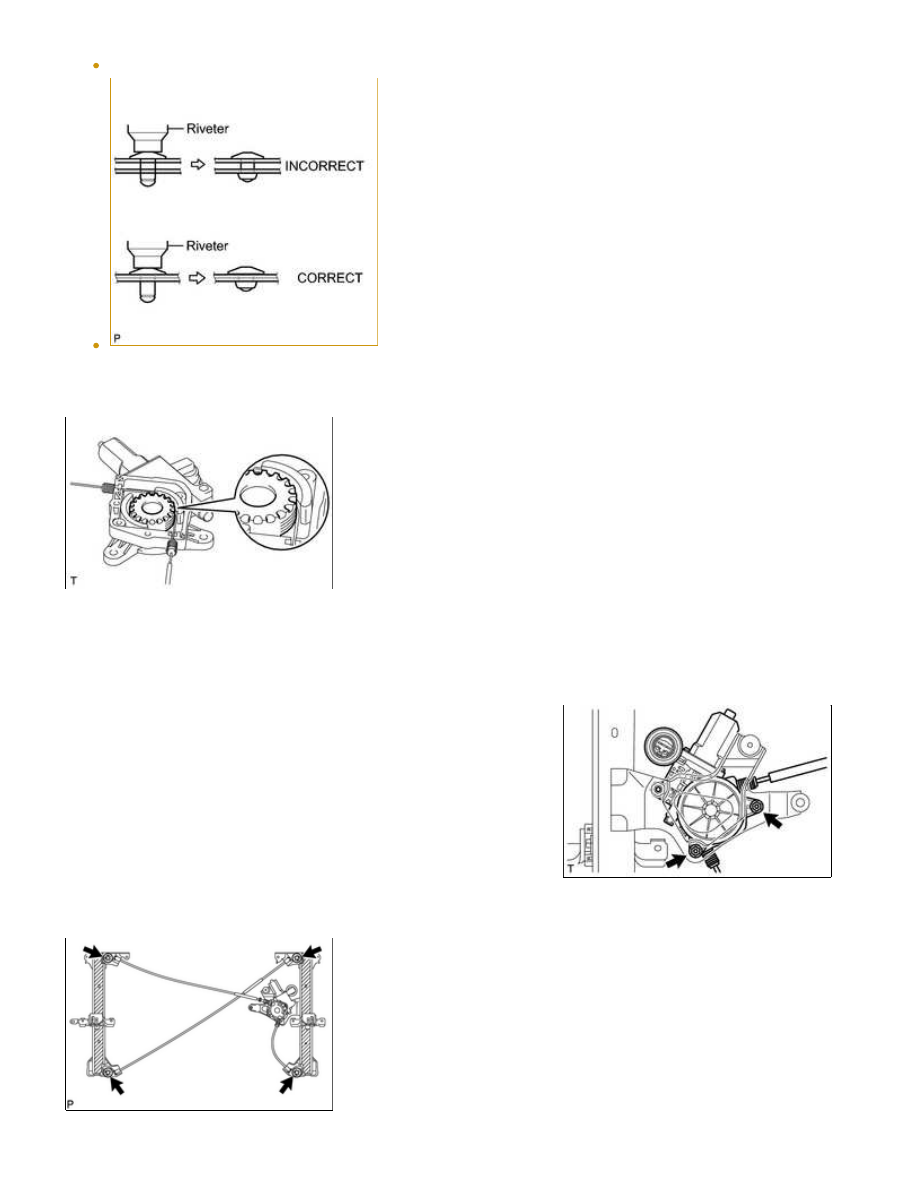

Do not leave any space between the rivet head and moulding.

 Do not leave any space between the moulding and door frame.

Firmly hold together the 2 items while installing the rivet.

4. INSTALL BACK DOOR POWER WINDOW REGULATOR MOTOR

(a) Install the drum and wire guide to the motor.

(b) Install the cover with the 2 screws.

Torque:

5.9 N·m {60 kgf·cm, 52in·lbf}

5. INSTALL BACK DOOR POWER WINDOW REGULATOR SUB-ASSEMBLY

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

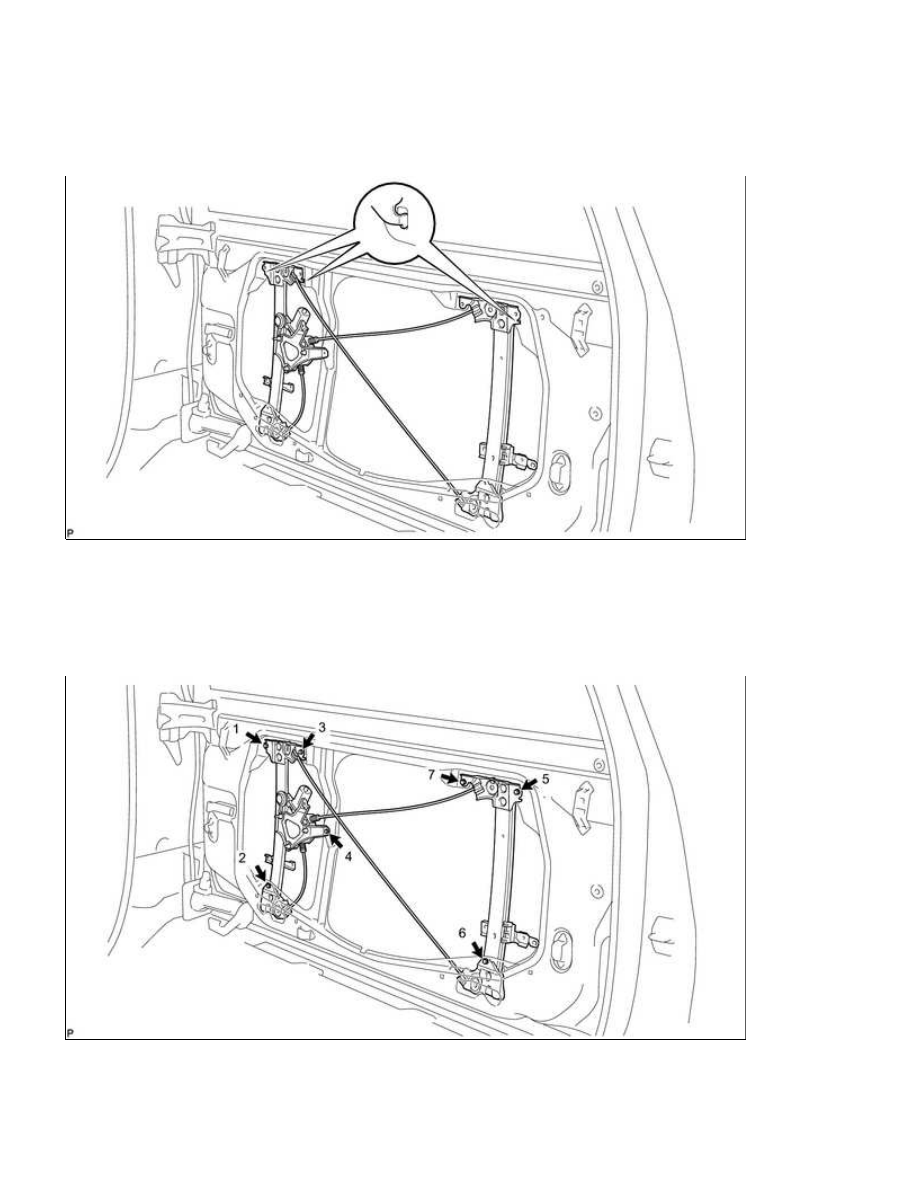

(c) Loosely install the bolts onto the window regulator.

NOTICE:

Be careful not to drop and deform the window regulator.

(d) Tighten the 7 bolts in the order shown in the illustration.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

6. INSTALL BACK WINDOW GLASS

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

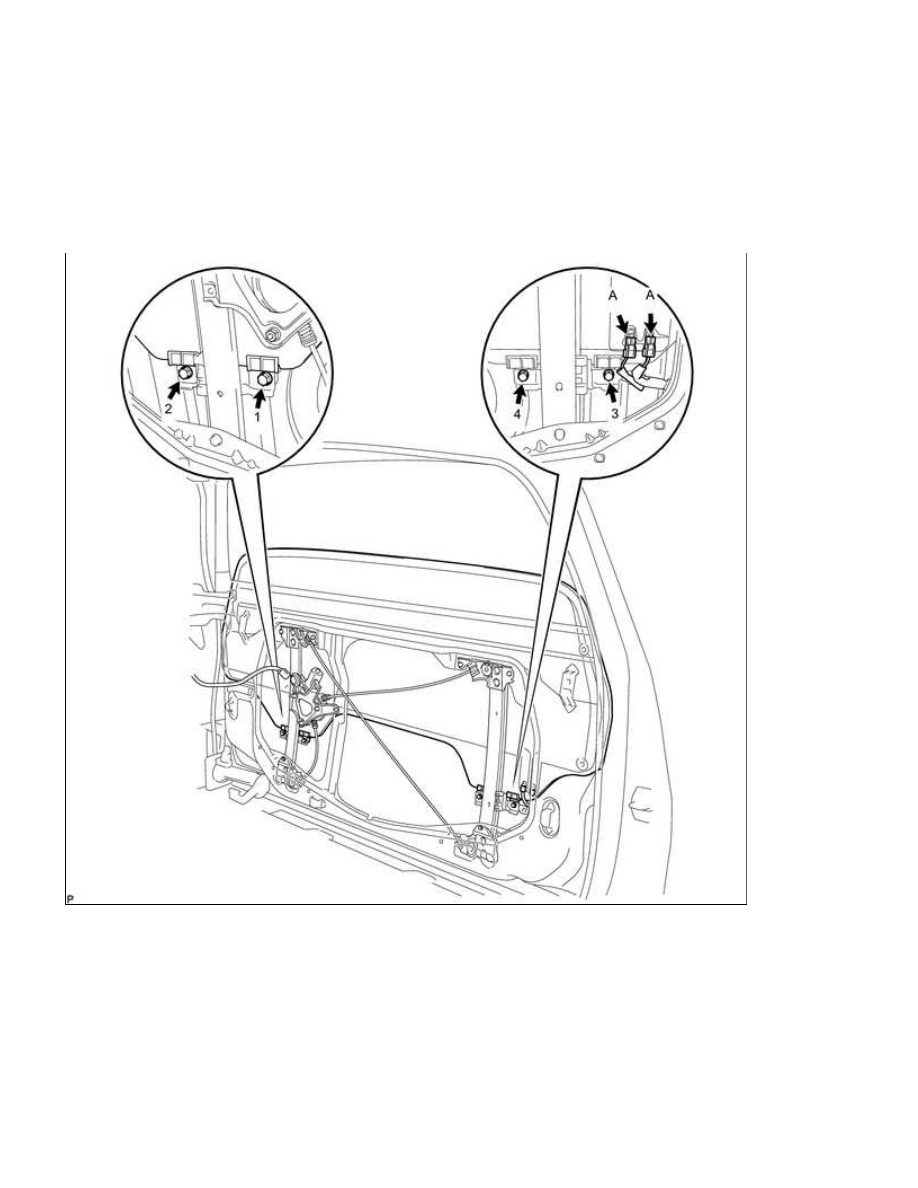

(a) Temporarily install the back window glass to the window regulator with the 4 bolts.

(b) Tighten the 4 bolts in the order shown in the illustration.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

NOTICE:

Do not damage the back window glass.

(c) Connect the 2 defogger connectors labeled A.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...
