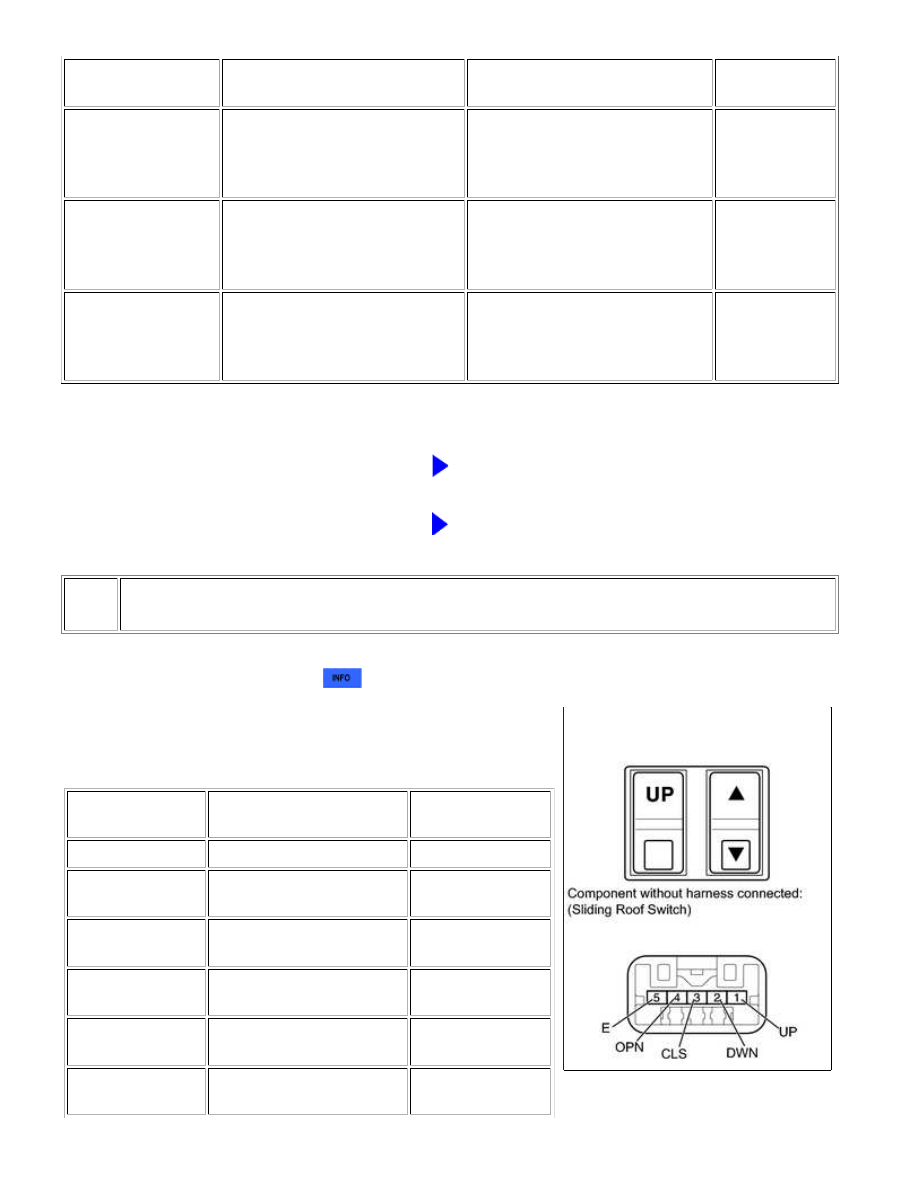

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Up Switch Failure

(Past)

Up switch failure signal (Past)/ON

or OFF

-

Close Switch Failure

(Past)

Close switch failure signal

(Past)/ON or OFF

-

Open Switch Failure

(Past)

Open switch failure signal

(Past)/ON or OFF

-

OK:

GO TO STEP 3

OK

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY (SLIDING ROOF ECU)

3.

INSPECT SLIDING ROOF SWITCH

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 (UP) - 5 (E)

TILT switch is pressed to up

Below 1 Ω

1 (UP) - 5 (E)

TILT switch is not pressed

to up

10 kΩ or higher

2 (DWN) - 5 (E)

TILT switch is pressed to

down

Below 1 Ω

2 (DWN) - 5 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 5 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 5 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

SLIDING ROOF: SLIDING ROOF SYSTEM: B2342; Switch Failure; ...

OK

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

3 (CLS) - 5 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 5 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE SLIDING ROOF SWITCH

4.

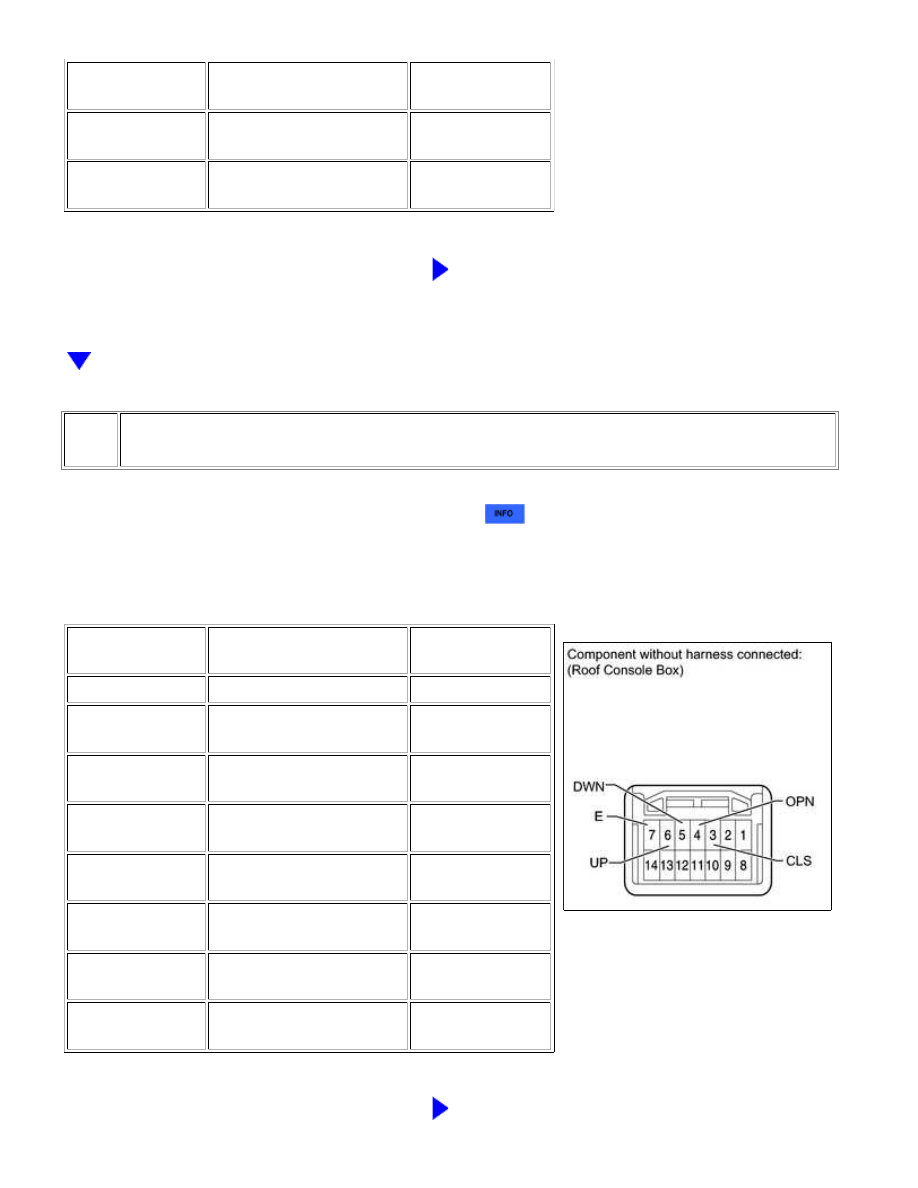

INSPECT ROOF CONSOLE BOX ASSEMBLY

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (UP) - 7 (E)

TILT switch is pressed to up

Below 1 Ω

6 (UP) - 7 (E)

TILT switch is not pressed

to up

10 kΩ or higher

5 (DWN) - 7 (E)

TILT switch is pressed to

down

Below 1 Ω

5 (DWN) - 7 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 7 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 7 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 7 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 7 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

SLIDING ROOF: SLIDING ROOF SYSTEM: B2342; Switch Failure; ...

OK

5.

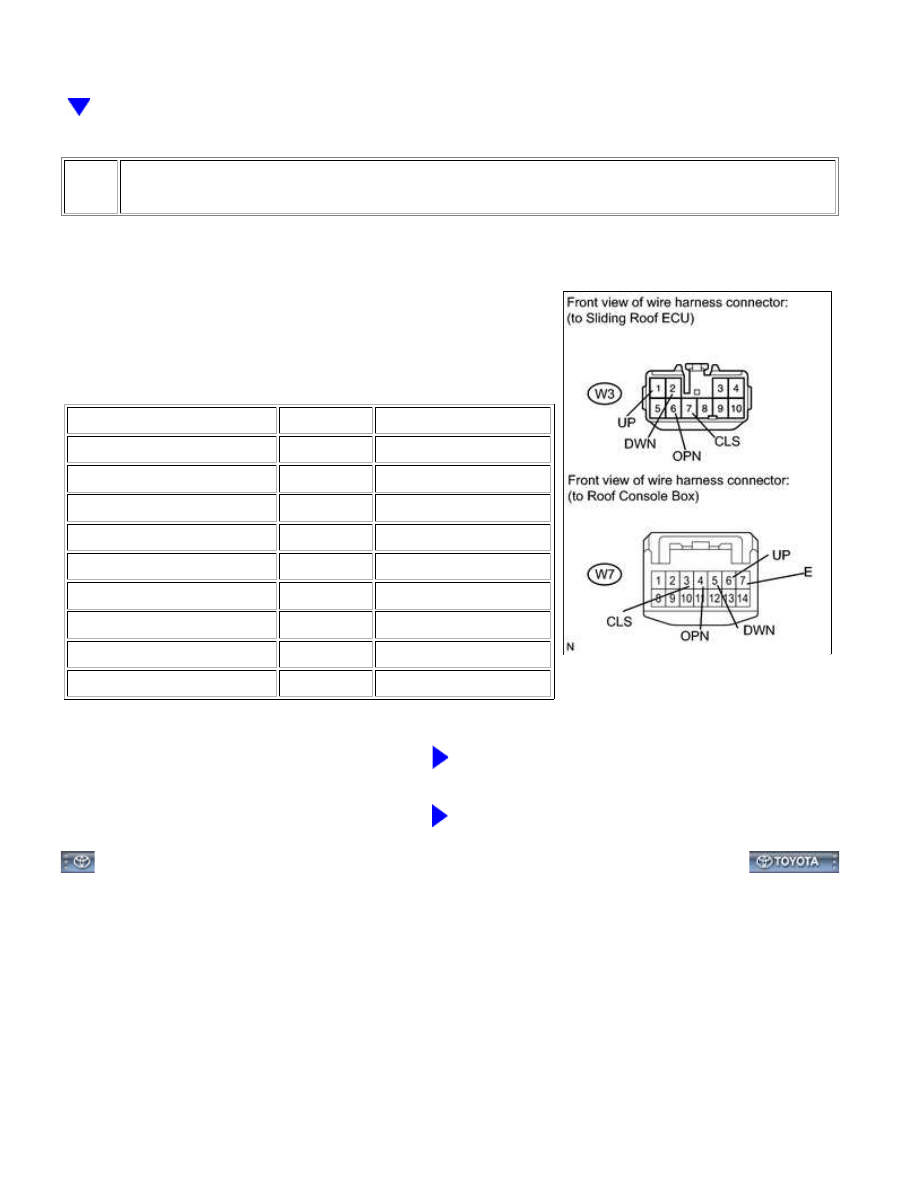

CHECK HARNESS AND CONNECTOR (SLIDING ROOF ECU - ROOF CONSOLE BOX)

(a) Disconnect the W3 ECU connector.

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

W3-1 (UP) - W7-6 (UP)

Always

Below 1 Ω

W3-2 (DWN) - W7-5 (DWN)

Always

Below 1 Ω

W3-6 (OPN) - W7-4 (OPN)

Always

Below 1 Ω

W3-7 (CLS) - W7-3 (CLS)

Always

Below 1 Ω

W7-6 (UP) - Body ground

Always

10 kΩ or higher

W7-5 (DWN) - Body ground

Always

10 kΩ or higher

W7-3 (CLS) - Body ground

Always

10 kΩ or higher

W7-4 (OPN) - Body ground

Always

10 kΩ or higher

W7-7 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY

SLIDING ROOF: SLIDING ROOF SYSTEM: B2342; Switch Failure; ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000029GI09ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF SYSTEM: B2343; Position Initialization Incomplete; 2015 MY Tundra

[08/2014 -        ]

DTC

B2343

Position Initialization Incomplete

DESCRIPTION

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2343

Harness and connector

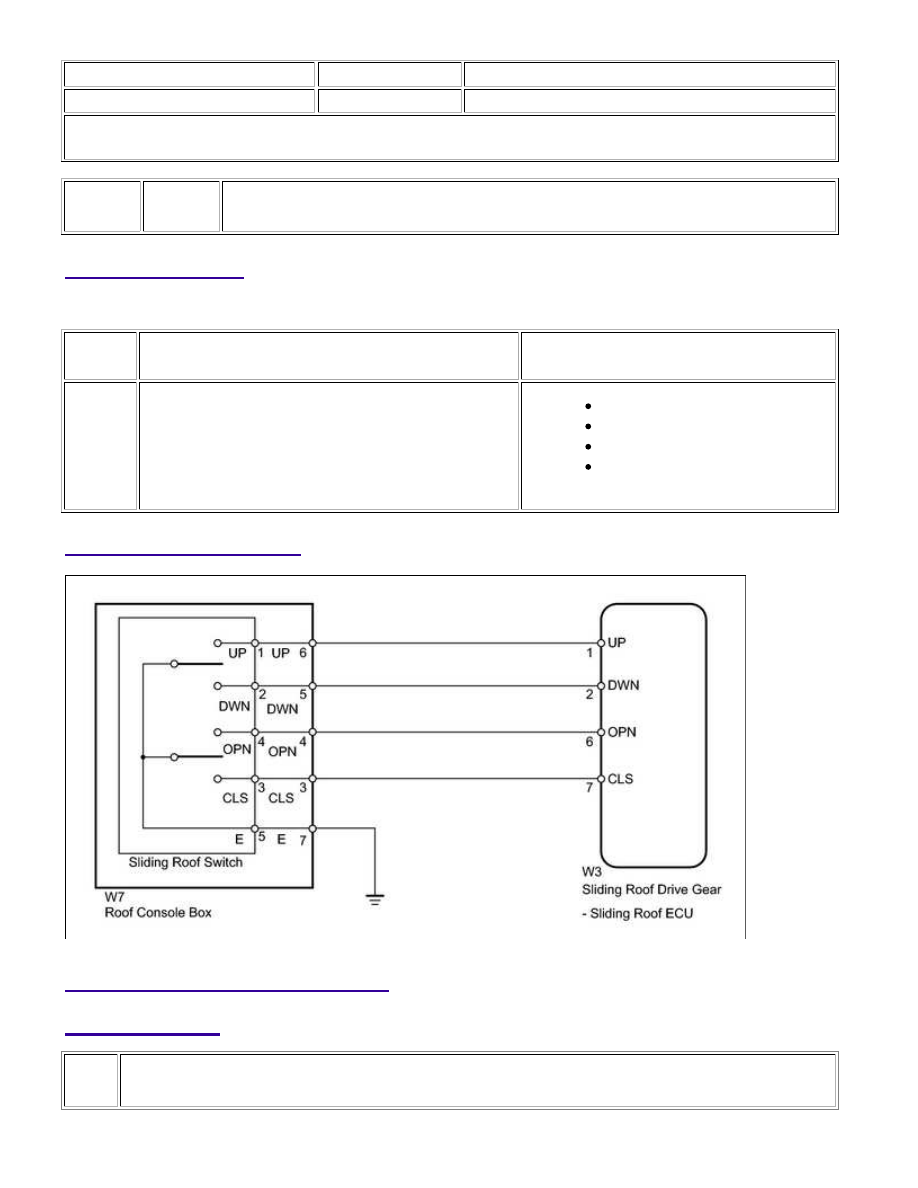

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INITIALIZE SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY (SLIDING ROOF ECU)
