Toyota Tundra (2015 year). Manual - part 2121

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002Y3V00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): PARTS LOCATION; 2015 MY Tundra [08/2014

-        ]

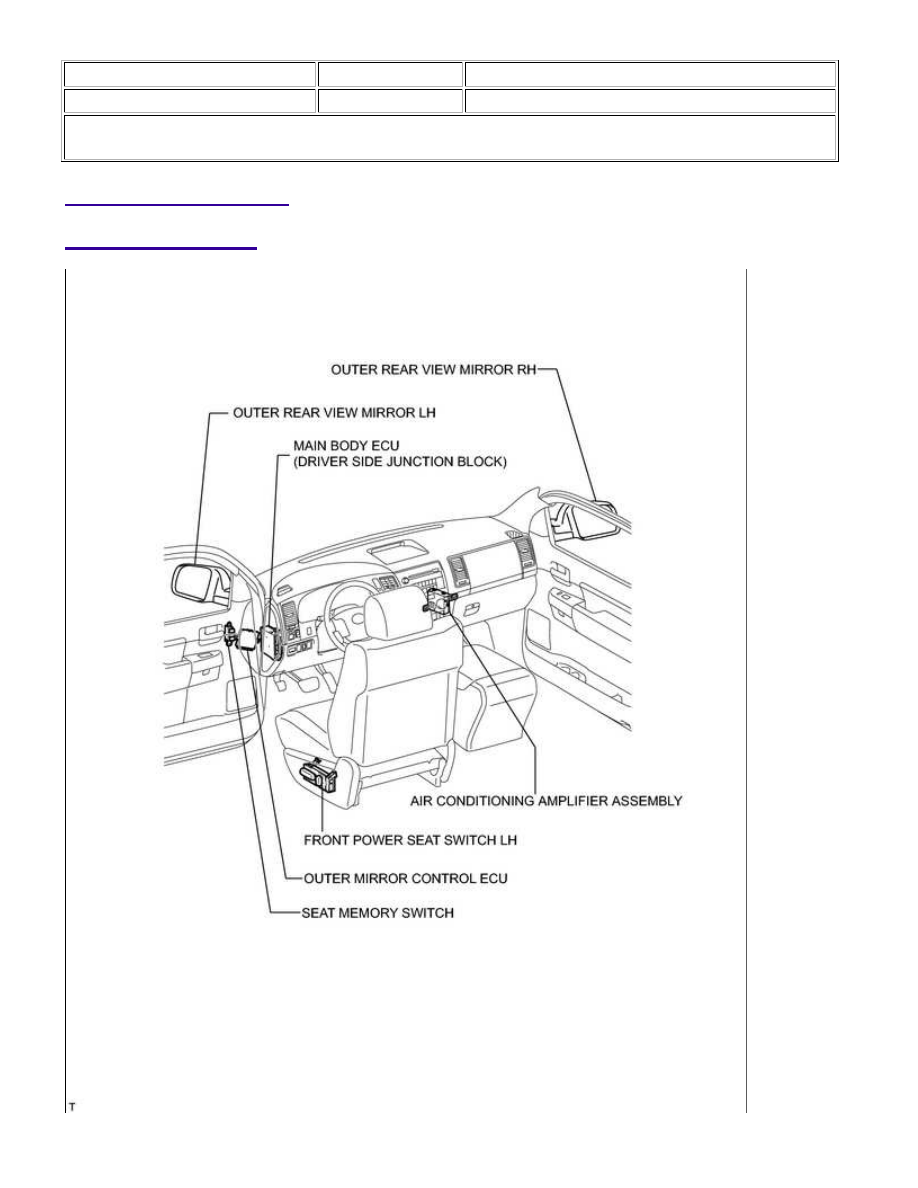

PARTS LOCATION

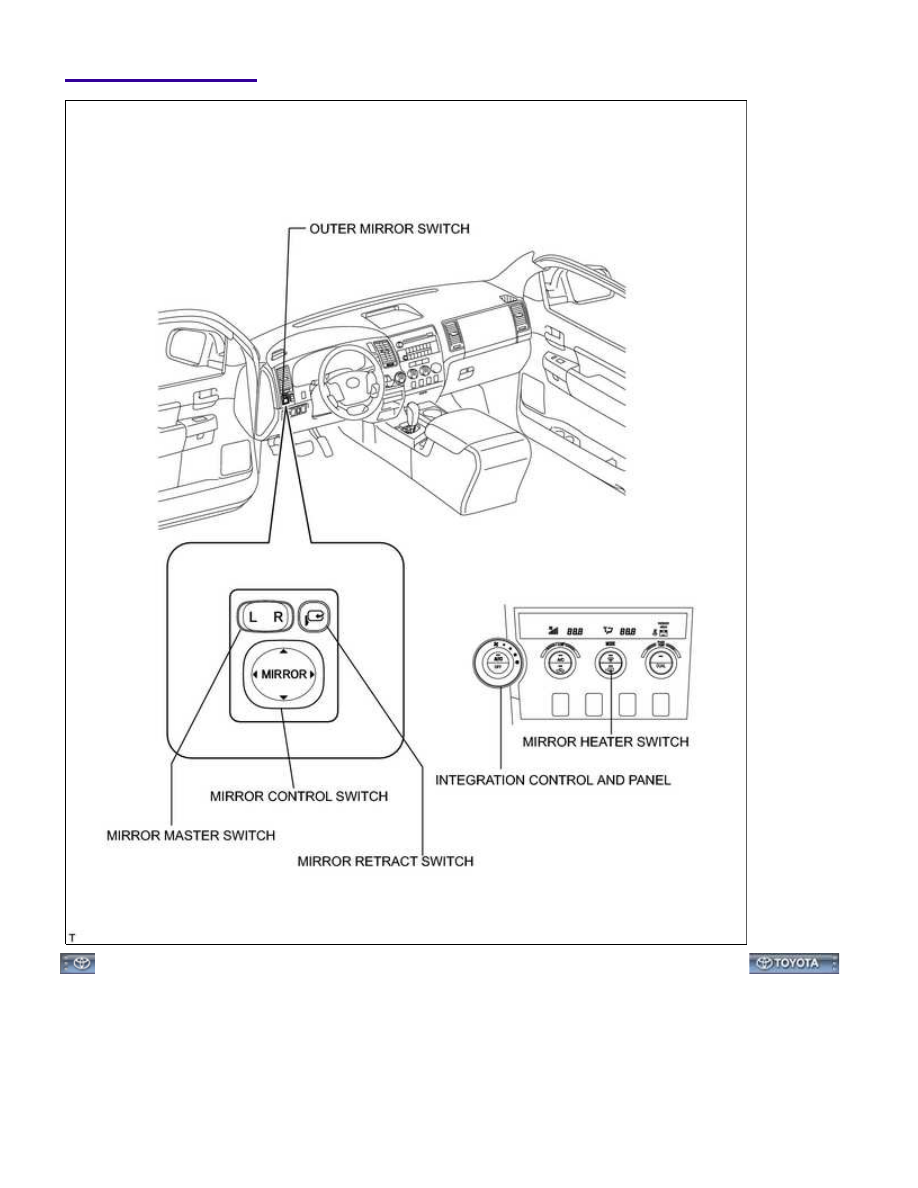

ILLUSTRATION

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): PA...

ILLUSTRATION

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): PA...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002Y40019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

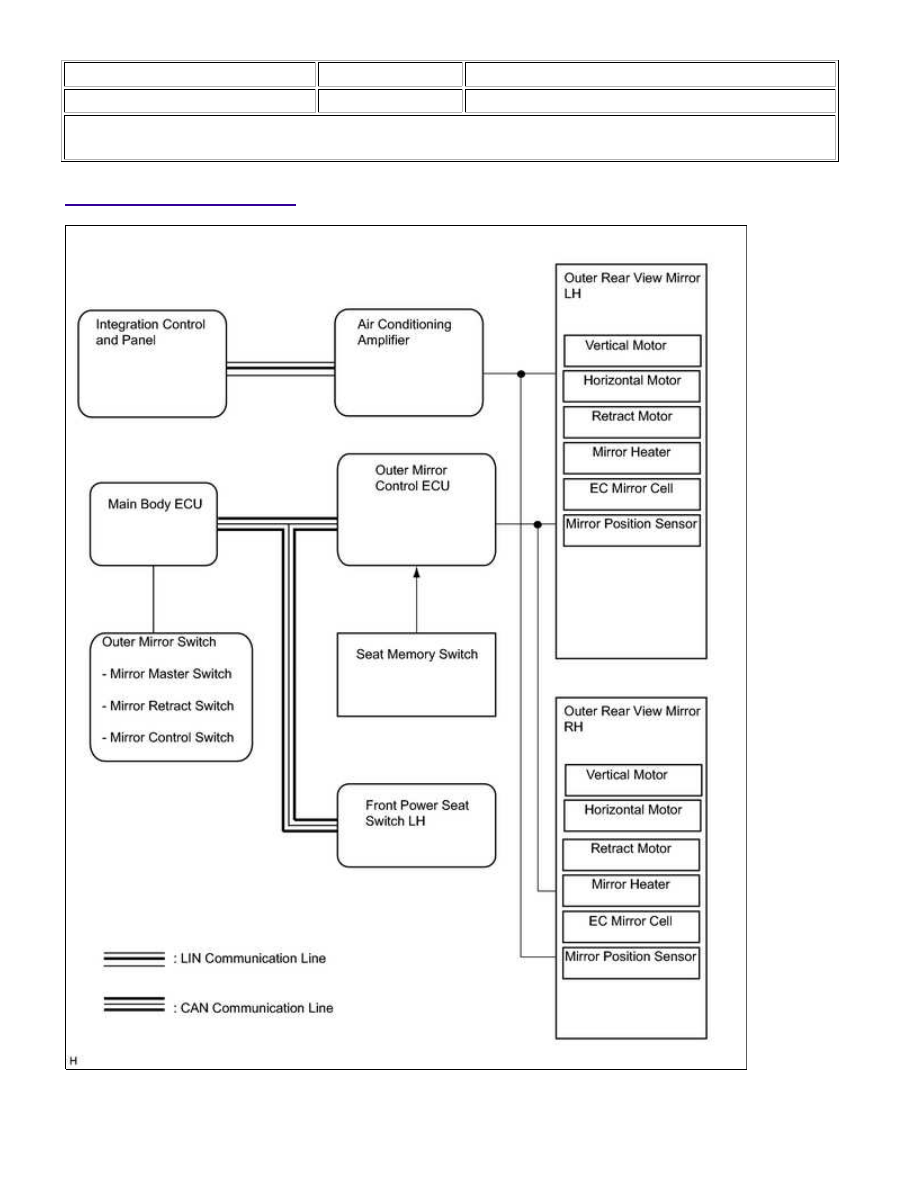

SYSTEM DIAGRAM

Communication table:

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): SY...

SENDER

RECEIVER

SIGNAL

LINE

Main body ECU

Outer mirror control

ECU

Mirror master switch signal (LH)

Mirror master switch signal (RH)

Mirror control switch signal

(RIGHT)

Mirror control switch signal (LEFT)

Mirror control switch signal (UP)

Mirror control switch signal

(DOWN)

Mirror retract switch signal

CAN

line

Integration control and

panel

Air conditioning

amplifier

Mirror heater switch signal

LIN line

MIRROR: POWER MIRROR CONTROL SYSTEM (w/ Memory): SY...
