Title: LIGHTING: LIGHTING SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

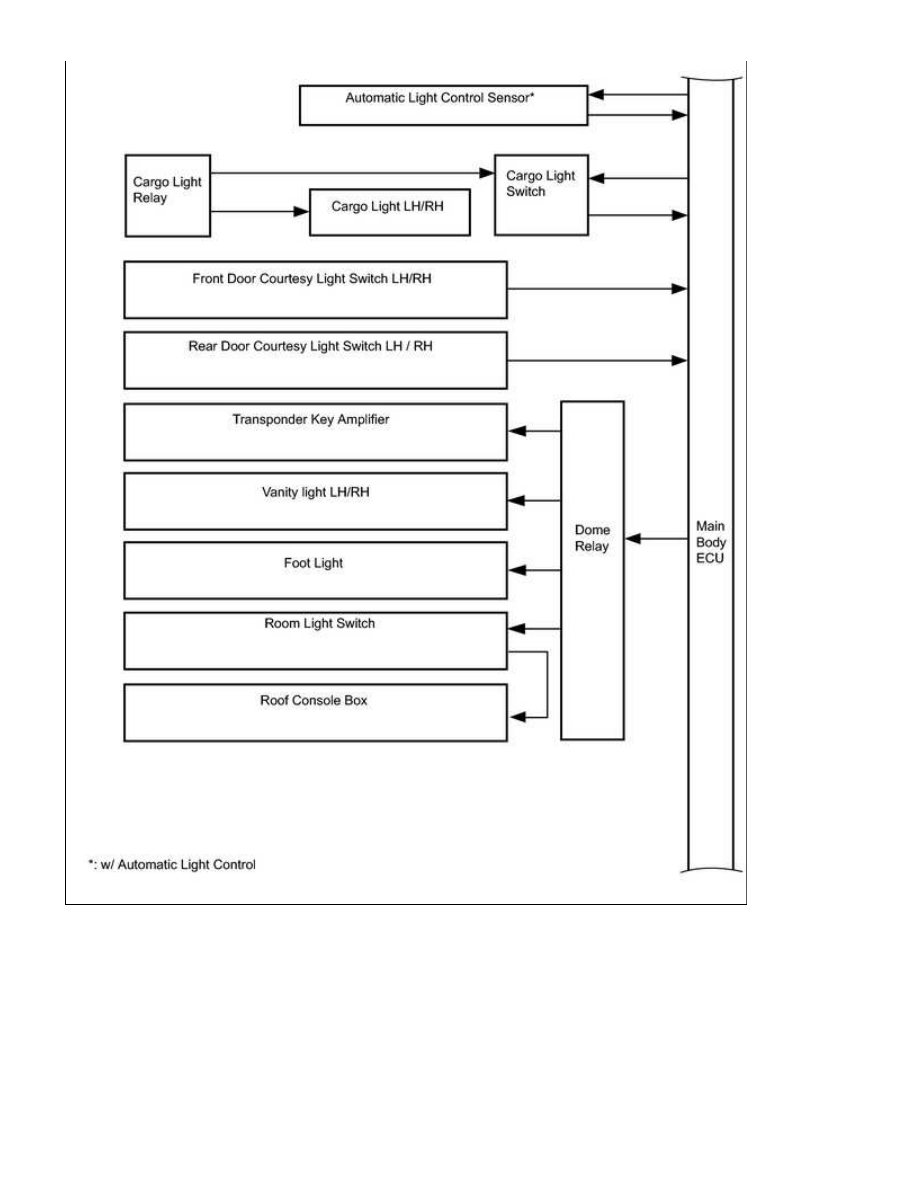

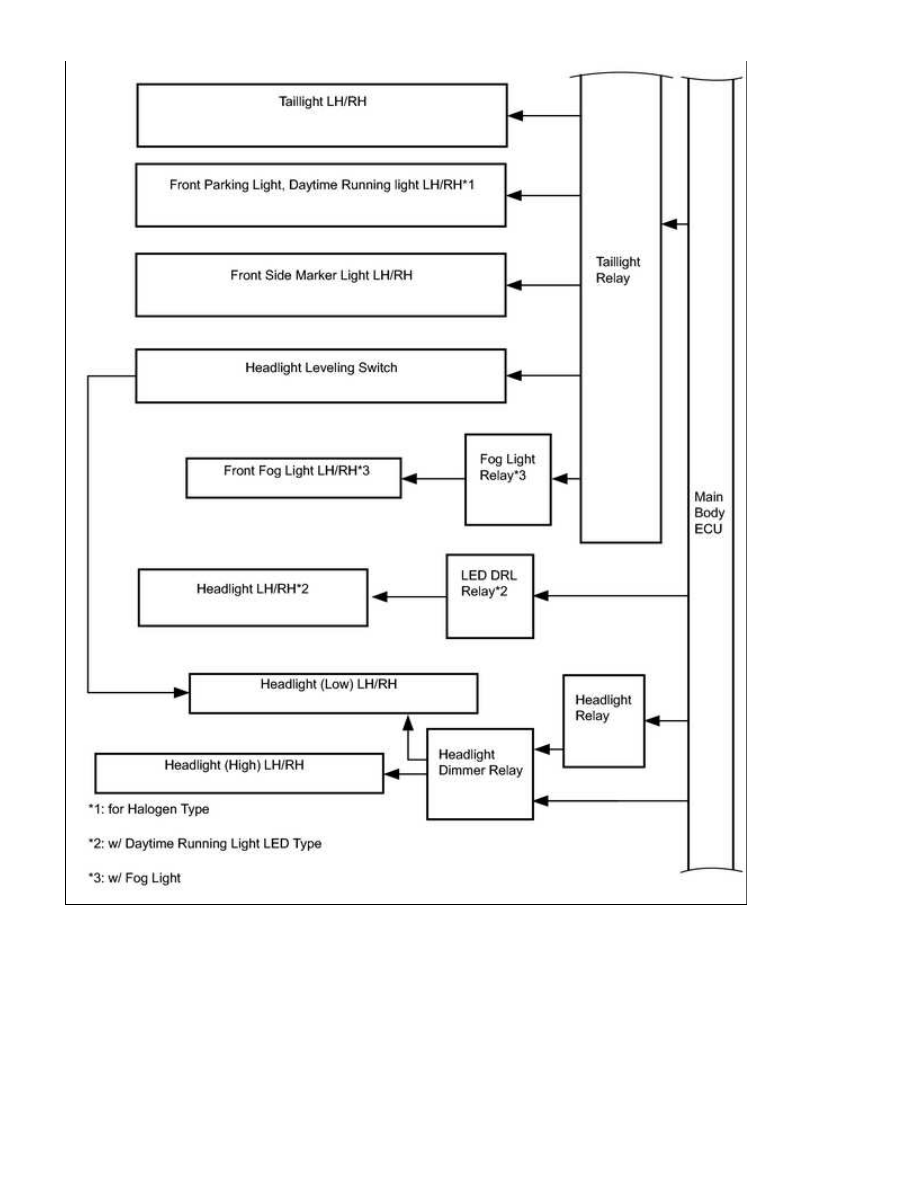

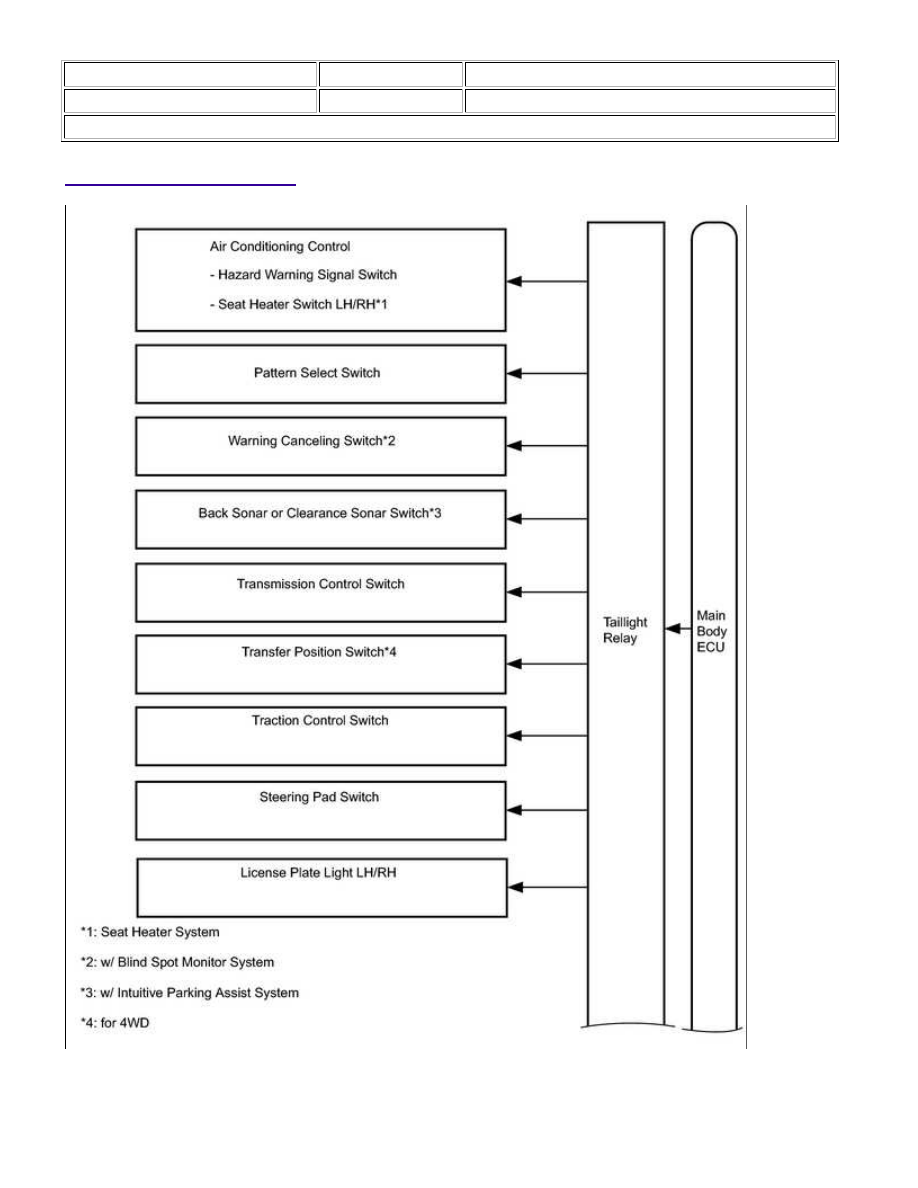

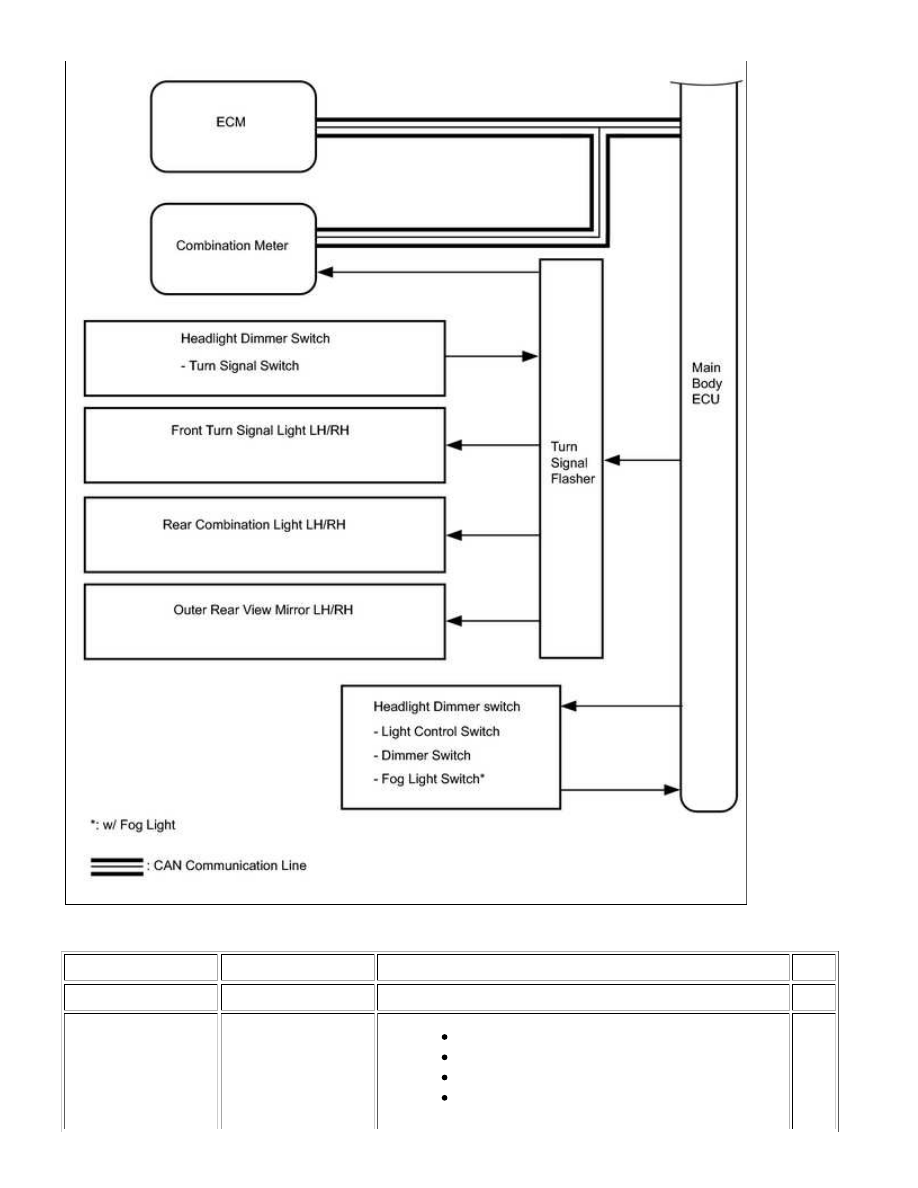

SYSTEM DIAGRAM

LIGHTING: LIGHTING SYSTEM: SYSTEM DIAGRAM; 2015 MY T...

LIGHTING: LIGHTING SYSTEM: SYSTEM DIAGRAM; 2015 MY T...

LIGHTING: LIGHTING SYSTEM: SYSTEM DIAGRAM; 2015 MY T...

Communication table

SENDER

RECEIVER

SIGNAL

LINE

Combination Meter

Main Body ECU

Vehicle speed signal

CAN

Main Body ECU

Combination Meter

Headlight low beam signal

Headlight high beam signal

Taillight signal

Front door courtesy light switch LH signal

CAN

LIGHTING: LIGHTING SYSTEM: SYSTEM DIAGRAM; 2015 MY T...
