Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000012Z9026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

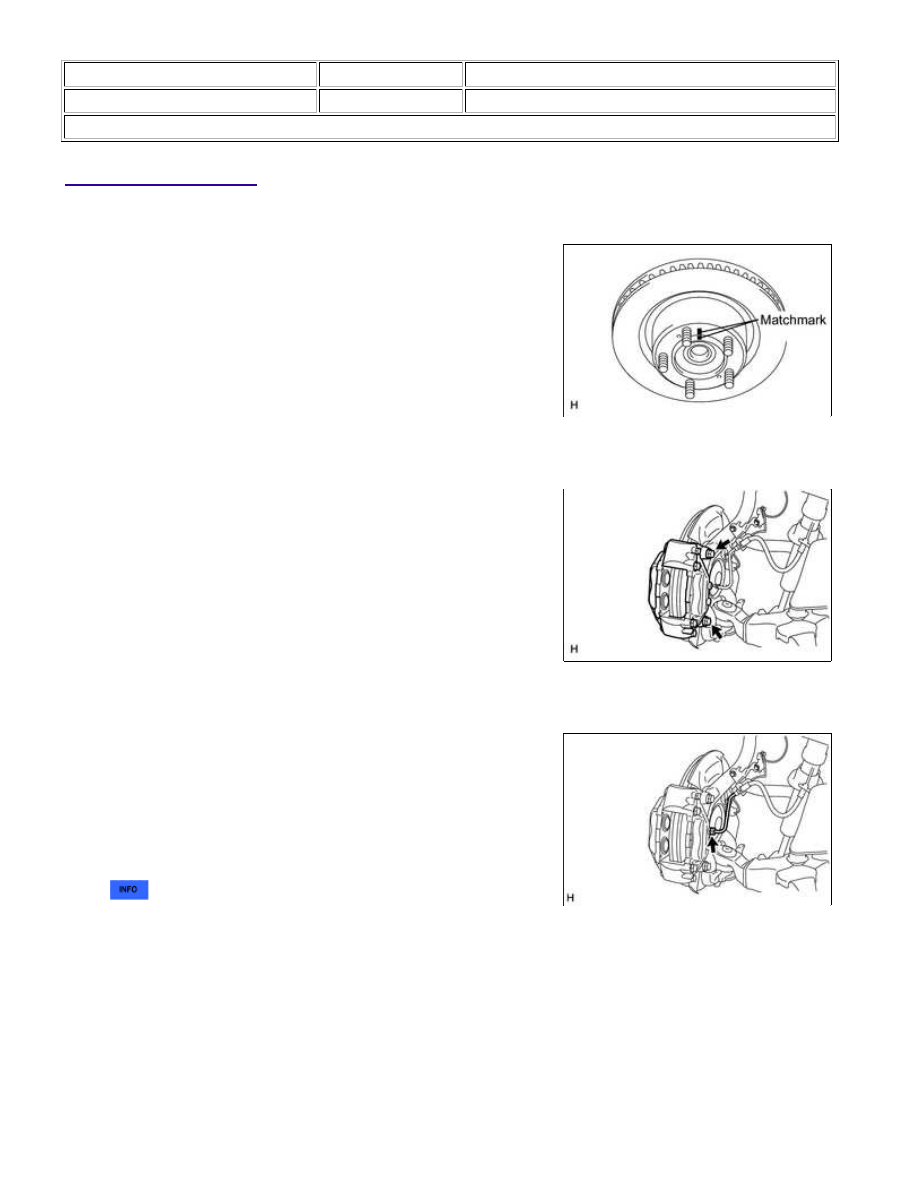

1. INSTALL FRONT DISC

(a) Align the matchmarks, and then install the front disc.

HINT:

When replacing the front disc with a new one, select the

installation position where the front disc has the smallest runout.

2. INSTALL FRONT DISC BRAKE CALIPER ASSEMBLY LH

(a) Install the disc brake caliper with 2 new bolts.

Torque:

99 N·m {1010 kgf·cm, 73ft·lbf}

3. CONNECT NO. 7 FRONT BRAKE TUBE

(a) Using a union nut wrench, connect the front brake tube.

Torque:

15 N·m {155 kgf·cm, 11ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations

where a union nut wrench is combined with a torque wrench



.

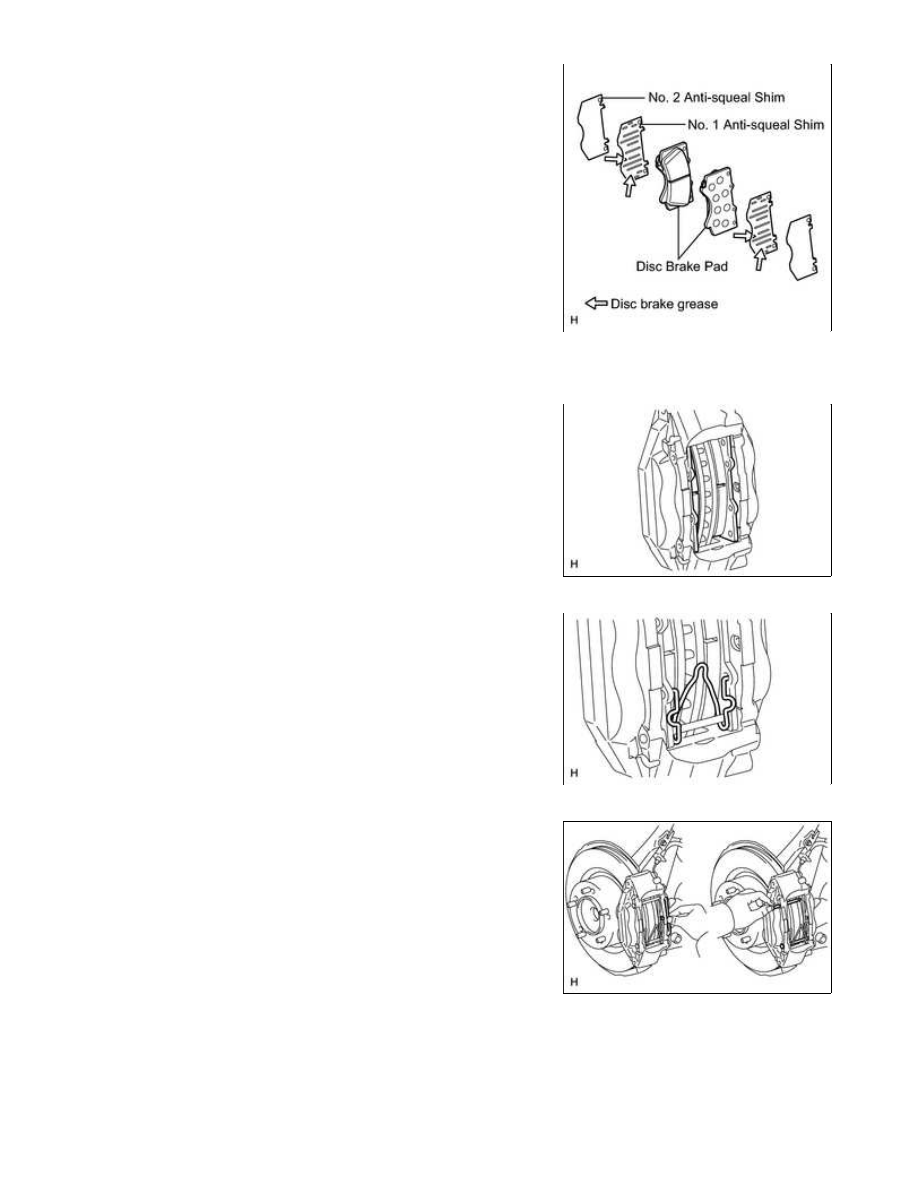

4. INSTALL FRONT DISC BRAKE PAD KIT

BRAKE: FRONT BRAKE: INSTALLATION; 2015 MY Tundra [08/201...

(b) Install the No. 1 and No. 2 anti-squeal shims to each pad.

(c) Install the 2 pads to the disc brake caliper.

(d) Install the front disc brake anti-rattle spring between the 2

pads.

NOTICE:

The anti-rattle spring can be used again if it has sufficient

rebound; no deformation, cracks or wear; and has had all rust,
dirt and foreign matter cleaned off.

(e) Install the 2 hole pins.

(f) Install the pin hold clip.

NOTICE:

The pin hold clip can be used again if it has sufficient rebound; no deformation or wear; and has had all

rust, dirt and foreign matter cleaned off.

BRAKE: FRONT BRAKE: INSTALLATION; 2015 MY Tundra [08/201...

5. BLEED BRAKE LINE

6. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

BRAKE: FRONT BRAKE: INSTALLATION; 2015 MY Tundra [08/201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001HJT027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

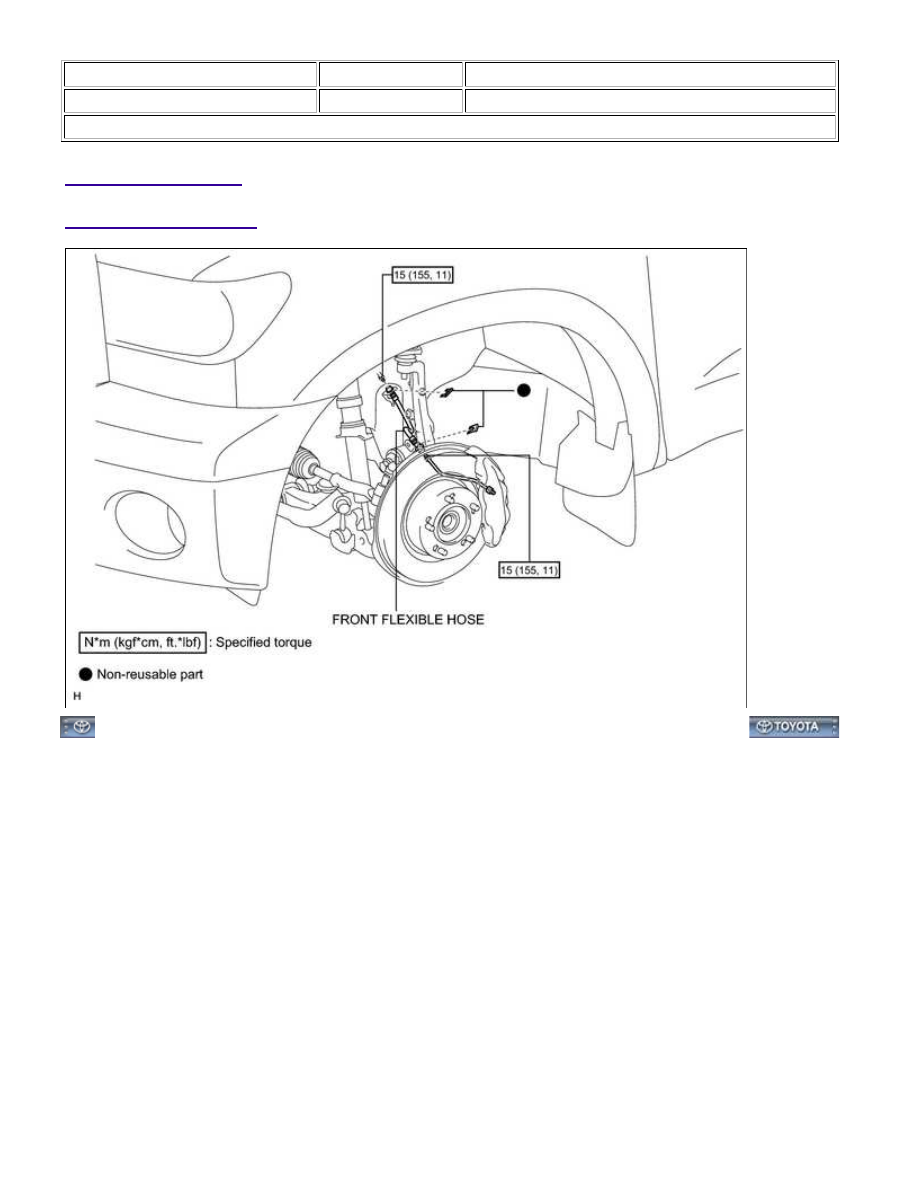

Title: BRAKE: FRONT BRAKE FLEXIBLE HOSE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

BRAKE: FRONT BRAKE FLEXIBLE HOSE: COMPONENTS; 2015...
