Toyota Tundra (2015 year). Manual - part 1949

RESULT

PROCEED TO

NORMAL (DTC is not output)

A

ABNORMAL (DTC P050A is output)

B

B

REPLACE ECM

A

END

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P050A; Cold S...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002TZB074X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P050B; Cold Start Ignition Timing Performance; 2015

MY Tundra [08/2014 -        ]

DTC

P050B

Cold Start Ignition Timing Performance

DESCRIPTION

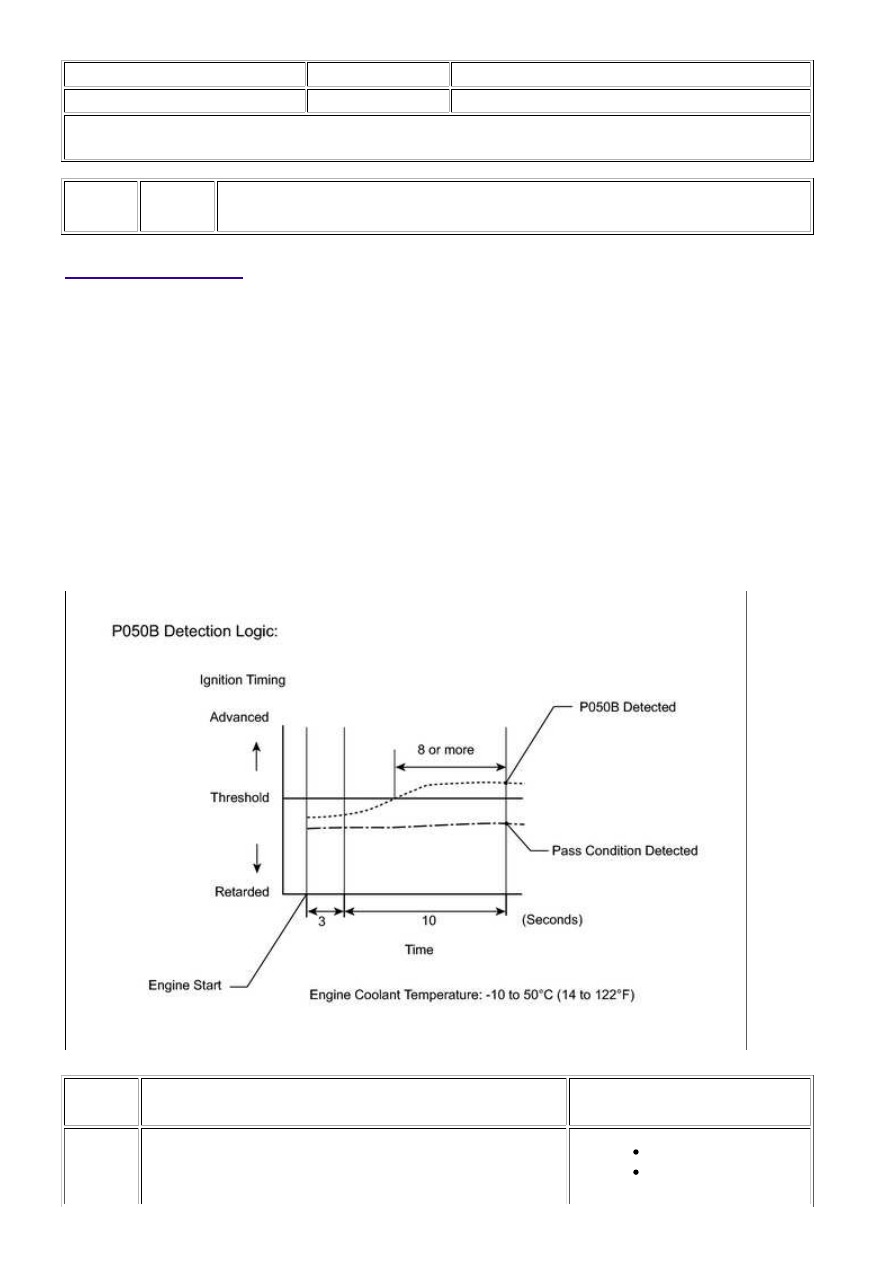

The DTC is designed to monitor the ignition timing at cold start. When the engine is started at an engine

malfunction. The MIL is illuminated and a DTC is set when the malfunction is detected in consecutive driving

cycles (2 trip detection logic).

NOTICE:

When the negative battery terminal is disconnected during inspections or repairs, the ISC (Idle Speed

Control) learning values are cleared. This DTC cannot be set with the ISC learning values cleared.

HINT:

The ISC learning is performed when the engine is warmed up and has been idling for 5 minutes.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P050B

Insufficient ignition timing retard at cold start (2-trip

detection logic)

Throttle body assembly

Mass air flow meter

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P050B; Cold S...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

PCV system

Air cleaner filter

element

Air induction system

VVT system

ECM

Wire harness or

connector

MONITOR STRATEGY

Related DTCs

P050B: Cold start ignition timing performance

Required Sensors/Components (Main)

Throttle body assembly

Required Sensors/Components (Related)

Mass air flow meter

Engine Coolant Temperature (ECT) sensor

Duration

10 seconds

MIL Operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

Monitor runs whenever

following DTCs not present

P0010, P0020 (VVT oil control valve)

P0011, P0021 (VVT system - Advance)

P0012, P0022 (VVT system - Retard)

P0013, P0023 (Exhaust VVT oil control valve)

P0014, P0024 (Exhaust VVT system - Advance)

P0015, P0025 (Exhaust VVT system - Retard)

P0016, P0018 (VVT system - Misalignment)

P0017, P0019 (Exhaust VVT system - Misalignment)

P0102, P0103 (Mass air flow meter)

P0115, P0117, P0118 (Engine coolant temperature sensor)

P0120, P0121, P0122, P0123, P0220, P0222, P0223, P2135 (Throttle position

sensor)

P0125 (Insufficient Coolant Temperature for Closed Loop Fuel Control)

P014C, P014D, P014E, P014F, P015A, P015B, P015C, P015D, P2195, P2196,

P2197, P2198, P2237, P2238, P2239, P2240, P2241, P2242, P2252, P2253,

P2255, P2256 (Air fuel ratio sensor)

P0171, P0172, P0174, P0175 (Fuel system)

P0301 - P0308 (Misfire)

P0335 (Crankshaft position sensor)

P0340, P0342, P0343, P0345, P0347, P0348 (VVT sensor)

P0340, P1340 (Camshaft position sensor)

P0351 - P0358 (Igniter)

P0365, P0367, P0368, P0390, P0392, P0393 (Exhaust VVT sensor)

P0500 (Vehicle speed sensor)

P219A, P219B, P219C, P219D, P219E, P219F, P21A0, P21A1, P21A2, P21A3

(Air-fuel ratio imbalance)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P050B; Cold S...

TYPICAL MALFUNCTION THRESHOLDS

Accumulated time when ignition timing retard value is cut off

10 seconds or more

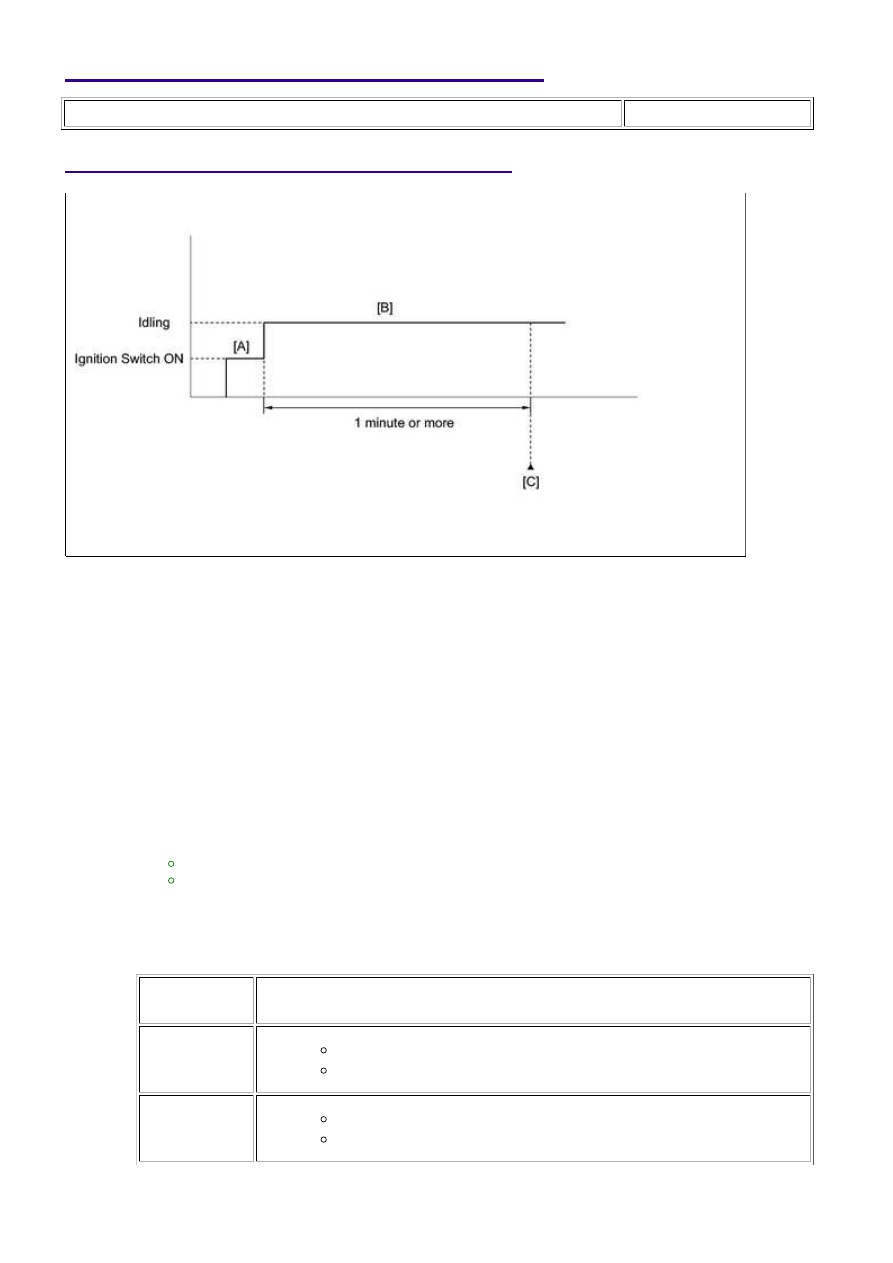

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on [A].

5.

Enter the following menu items: Powertrain / Engine and ECT / Data List / All Data / Coolant Temp.

6.

Start the engine and warm it up until the coolant temperature is the same as the coolant

temperature in the freeze frame data.

8.

Idle the engine for 1 minute or more [B].

9.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [C].

10.

Read the Pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

11.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

12.

Input the DTC: P050B.

13.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

14.
