Toyota Tundra (2015 year). Manual - part 1917

OK

OK

OK

OK

HINT:

Perform "Inspection After Repair" after replacing the fuel injector assembly



.

NG

REPLACE FUEL INJECTOR ASSEMBLY

12.

CHECK AIR INDUCTION SYSTEM

(a) Check the air induction system for vacuum leakage



.

OK:

No leakage from air induction system.

HINT:

Perform "Inspection After Repair" after repairing or replacing the air induction system



.

NG

REPAIR OR REPLACE AIR INDUCTION SYSTEM

13.

CHECK FUEL PRESSURE

(a) Check the fuel pressure



.

NG

GO TO STEP 32

14.

READ VALUE USING TECHSTREAM (COOLANT TEMP)

NG

REPLACE ENGINE COOLANT TEMPERATURE

SENSOR

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0300-P0308;...

OK

OK

OK

OK

15.

READ VALUE USING TECHSTREAM (MAF)

NG

GO TO STEP 27

16.

CHECK VALVE TIMING

NG

ADJUST VALVE TIMING

17.

CHECK AIR INDUCTION SYSTEM

(a) Check the air induction system for vacuum leakage



.

OK:

No leakage from air induction system.

HINT:

Perform "Inspection After Repair" after repairing or replacing the air induction system



.

NG

REPAIR OR REPLACE AIR INDUCTION SYSTEM

18.

CHECK FUEL PRESSURE

(a) Check the fuel pressure



.

NG

CHECK FUEL LINE

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0300-P0308;...

OK

OK

OK

OK

19.

READ VALUE USING TECHSTREAM (COOLANT TEMP)

NG

REPLACE ENGINE COOLANT TEMPERATURE

SENSOR

20.

READ VALUE USING TECHSTREAM (MAF)

NG

GO TO STEP 27

21.

CHECK VALVE TIMING

NG

ADJUST VALVE TIMING

22.

INSPECT SPARK PLUG

.

HINT:

Perform "Inspection After Repair" after replacing the spark plug



.

NG

REPLACE SPARK PLUG

23.

CHECK FOR SPARK (SPARK TEST)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0300-P0308;...

NEXT

OK

(a) Perform a spark test



.

HINT:

CHECK CYLINDER COMPRESSION PRESSURE

.

HINT:

Perform "Inspection After Repair" after repairing or replacing the engine assembly



.

NG

CHECK ENGINE TO DETERMINE CAUSE OF LOW

COMPRESSION

25.

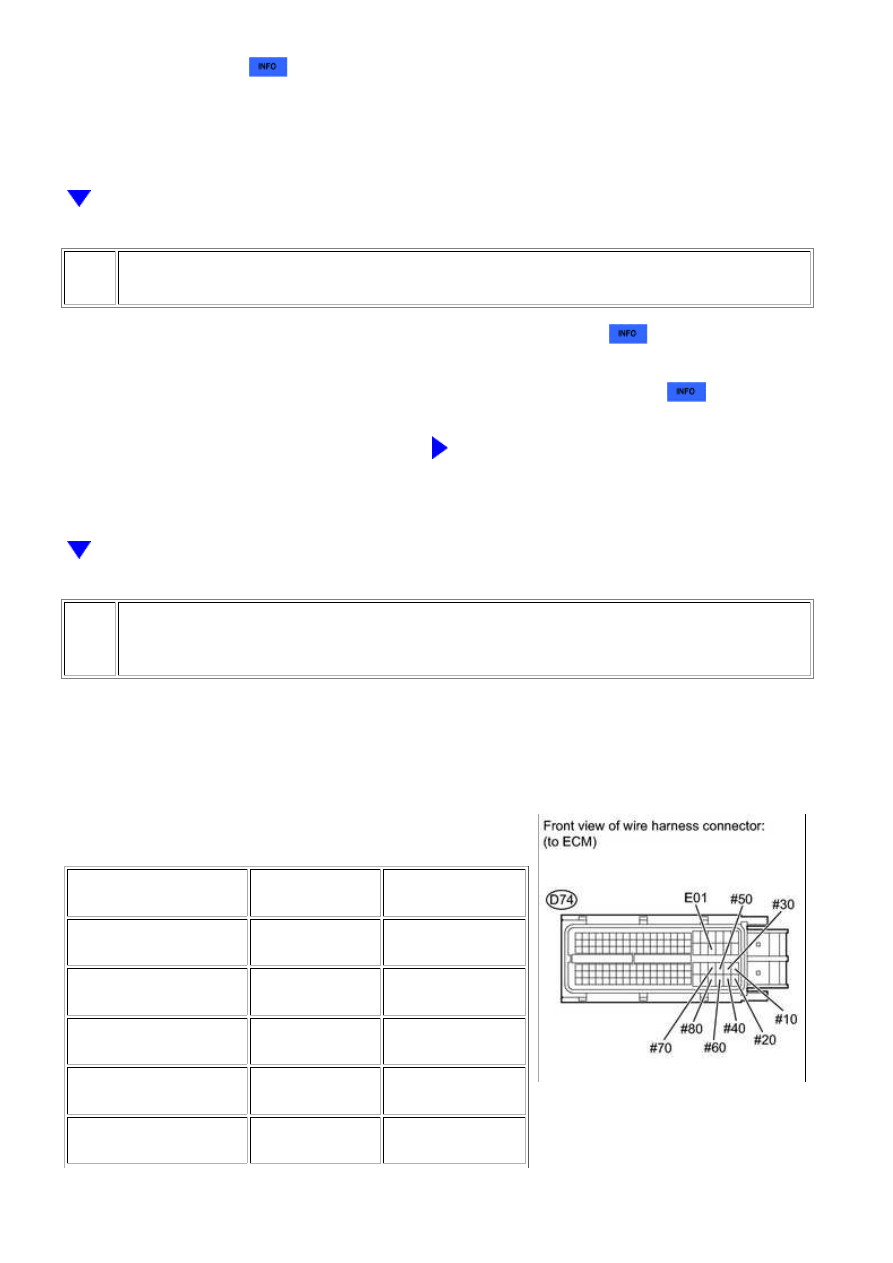

INSPECT ECM TERMINAL OF MISFIRING CYLINDER (#10, #20, #30, #40, #50,
#60, #70 AND/OR #80 VOLTAGE)

(a) Disconnect the D74 ECM connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

D74-86 (#10) - D74-43

(E01)

Ignition switch ON

11 to 14 V

D74-109 (#20) - D74-43

(E01)

Ignition switch ON

11 to 14 V

D74-85 (#30) - D74-43

(E01)

Ignition switch ON

11 to 14 V

D74-108 (#40) - D74-43

(E01)

Ignition switch ON

11 to 14 V

D74-84 (#50) - D74-43

(E01)

Ignition switch ON

11 to 14 V
