A

OK

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear the DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Turn the ignition switch to ON and turn the Techstream on.

(g) Start the engine and warm it up.

(h) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving

Pattern.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Read DTCs.

Result

RESULT

PROCEED TO

DTC P0171, P0172, P0174 or P0175 is output

A

DTC is not output

B

B

END

18.

CHECK HARNESS AND CONNECTOR (A/F SENSOR - ECM)

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

19.

REPLACE MASS AIR FLOW METER

(a) Replace the mass air flow meter



.

HINT:



.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0171,P0172...

NEXT

OK

20.

CONFIRM WHETHER MALFUNCTION HAS BEEN SUCCESSFULLY REPAIRED

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear the DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Turn the ignition switch to ON and turn the Techstream on.

(g) Start the engine and warm it up.

(h) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving

Pattern.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Read DTCs.

Result

Result

PROCEED TO

DTC is not output

A

DTC P0171, P0172, P0174 or P0175 is output

B

B

REPLACE ECM

A

END

21.

CHECK HARNESS AND CONNECTOR (AIR FUEL RATIO SENSOR - NO. 1
INTEGRATION RELAY)

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

22.

INSPECT INTEGRATION RELAY (A/F)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0171,P0172...

(a) Inspect the integration relay (A/F)



.

NG

REPLACE INTEGRATION RELAY

OK

CHECK ECM POWER SOURCE CIRCUIT

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0171,P0172...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000XH3103X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

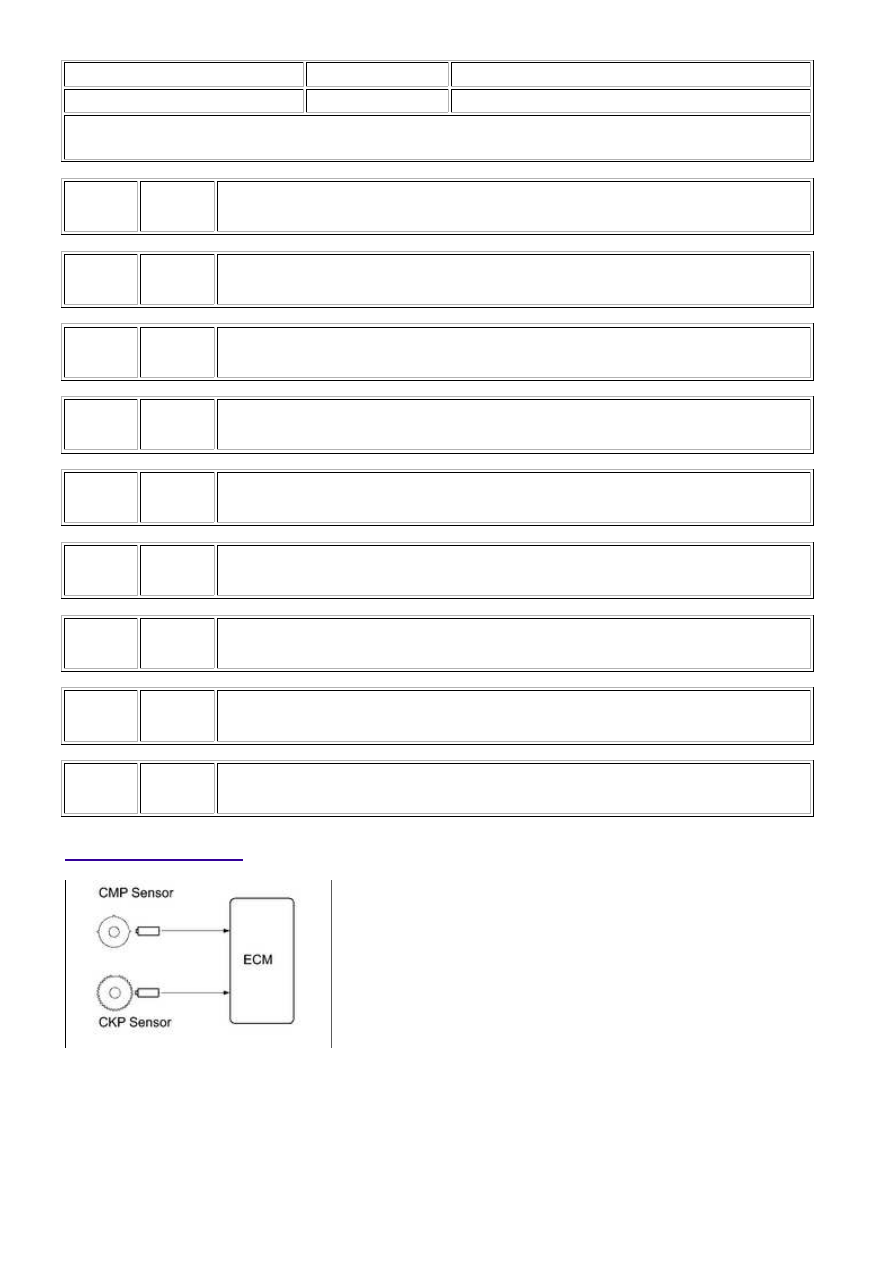

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0300-P0308; Random / Multiple Cylinder Misfire

Detected; 2015 MY Tundra [08/2014 -        ]

DTC

P0300

Random / Multiple Cylinder Misfire Detected

DTC

P0301

Cylinder 1 Misfire Detected

DTC

P0302

Cylinder 2 Misfire Detected

DTC

P0303

Cylinder 3 Misfire Detected

DTC

P0304

Cylinder 4 Misfire Detected

DTC

P0305

Cylinder 5 Misfire Detected

DTC

P0306

Cylinder 6 Misfire Detected

DTC

P0307

Cylinder 7 Misfire Detected

DTC

P0308

Cylinder 8 Misfire Detected

DESCRIPTION

increases in the Three-Way Catalytic Converter (TWC) temperature, which may cause damage to the TWC. To

monitor misfires, the ECM uses both the Camshaft Position (CMP) sensor and the Crankshaft Position (CKP)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0300-P0308;...
