(c) Connect the fuel pressure switching valve with the bolt.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

17. INSTALL FUEL TANK CAP

18. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

19. INSPECT FOR FUEL LEAK

3UR-FBE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZRD027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE IGNITION: IGNITION COIL AND SPARK PLUG: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

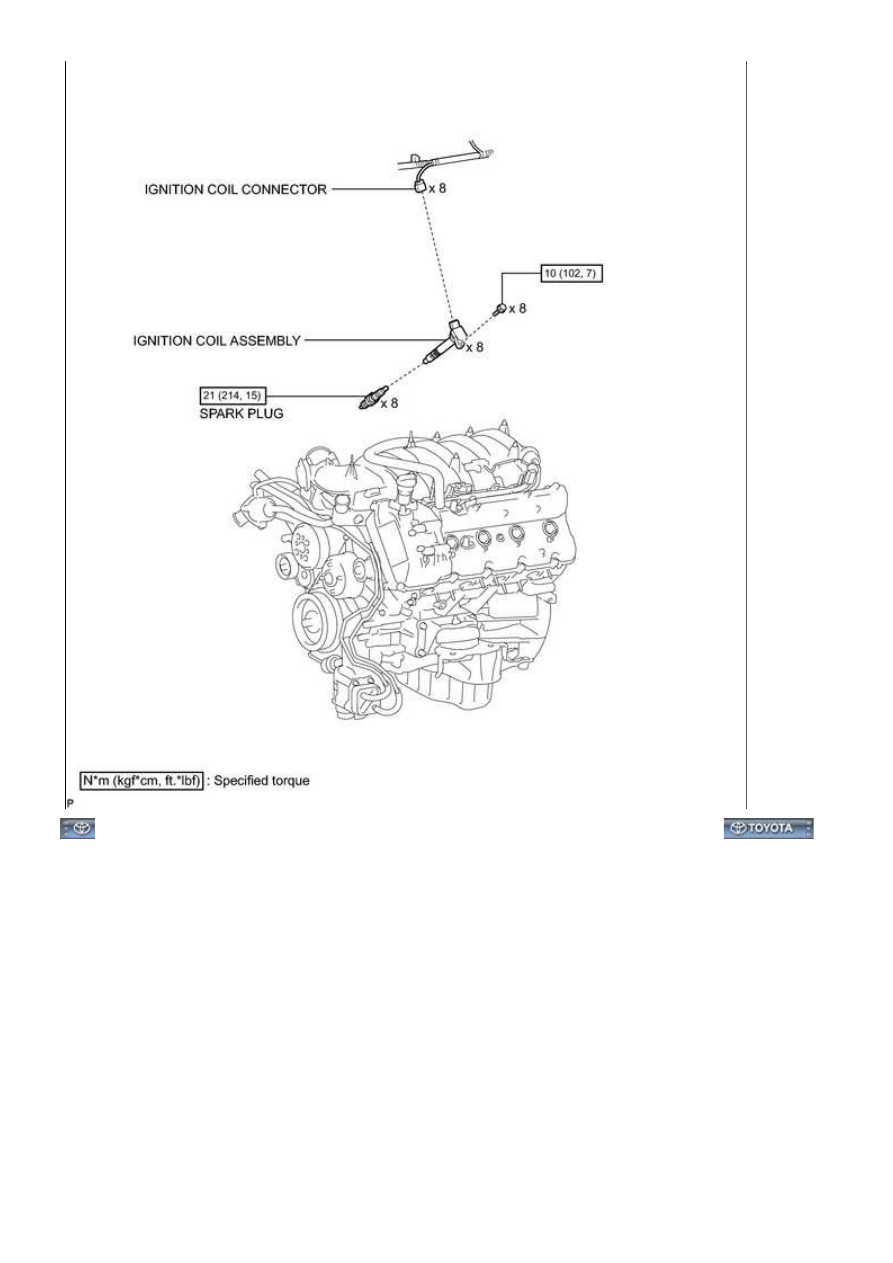

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE IGNITION: IGNITION COIL AND SPARK PLUG: COMP...

3UR-FBE IGNITION: IGNITION COIL AND SPARK PLUG: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002I2Y03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE AIR CLEANER ASSEMBLY

4. REMOVE IGNITION COIL ASSEMBLY

(a) Disconnect the 8 ignition coil connectors.

(b) Remove the 8 bolts and 8 ignition coils.

5. REMOVE SPARK PLUG

(a) Using a 16 mm plug wrench, remove the 8 spark plugs.

3UR-FBE IGNITION: IGNITION COIL AND SPARK PLUG: REMOV...
