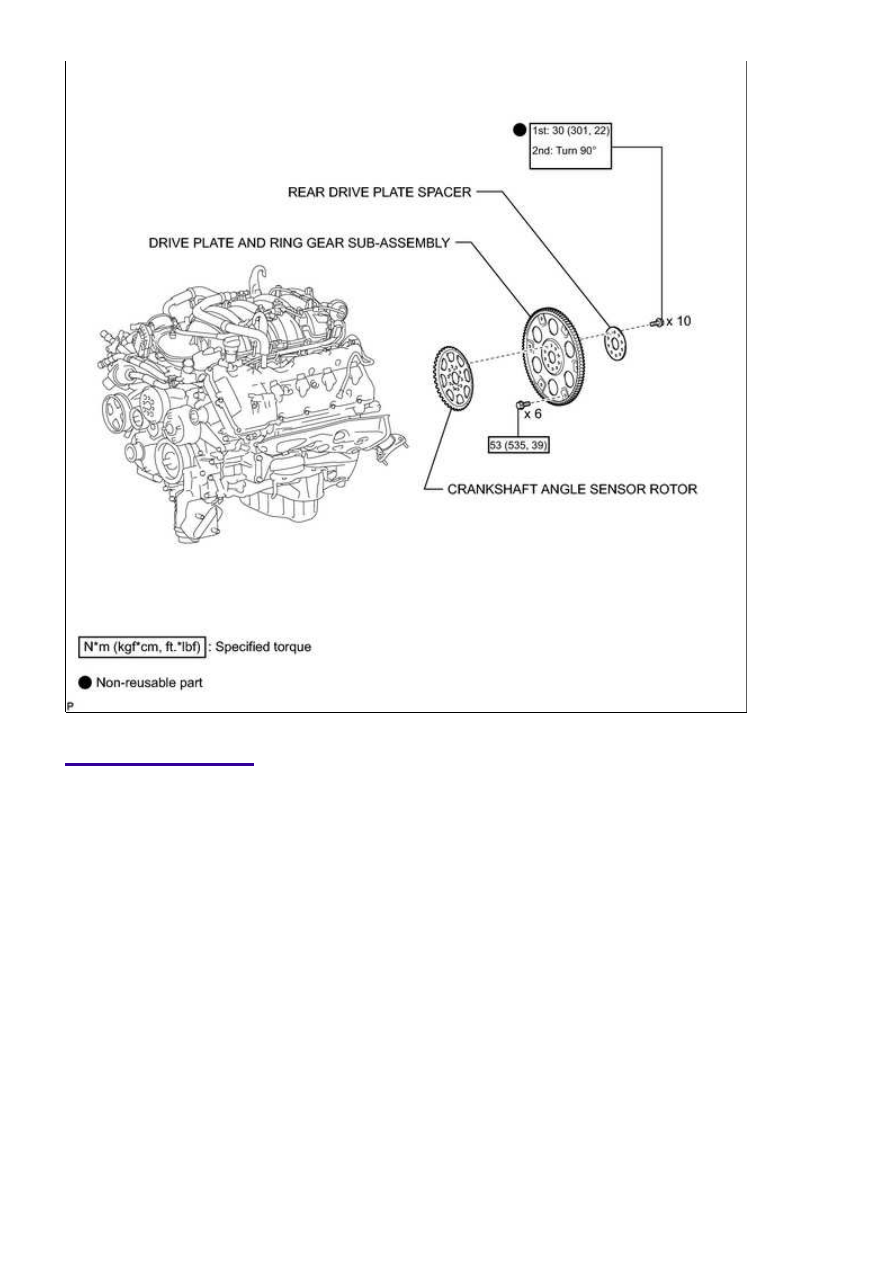

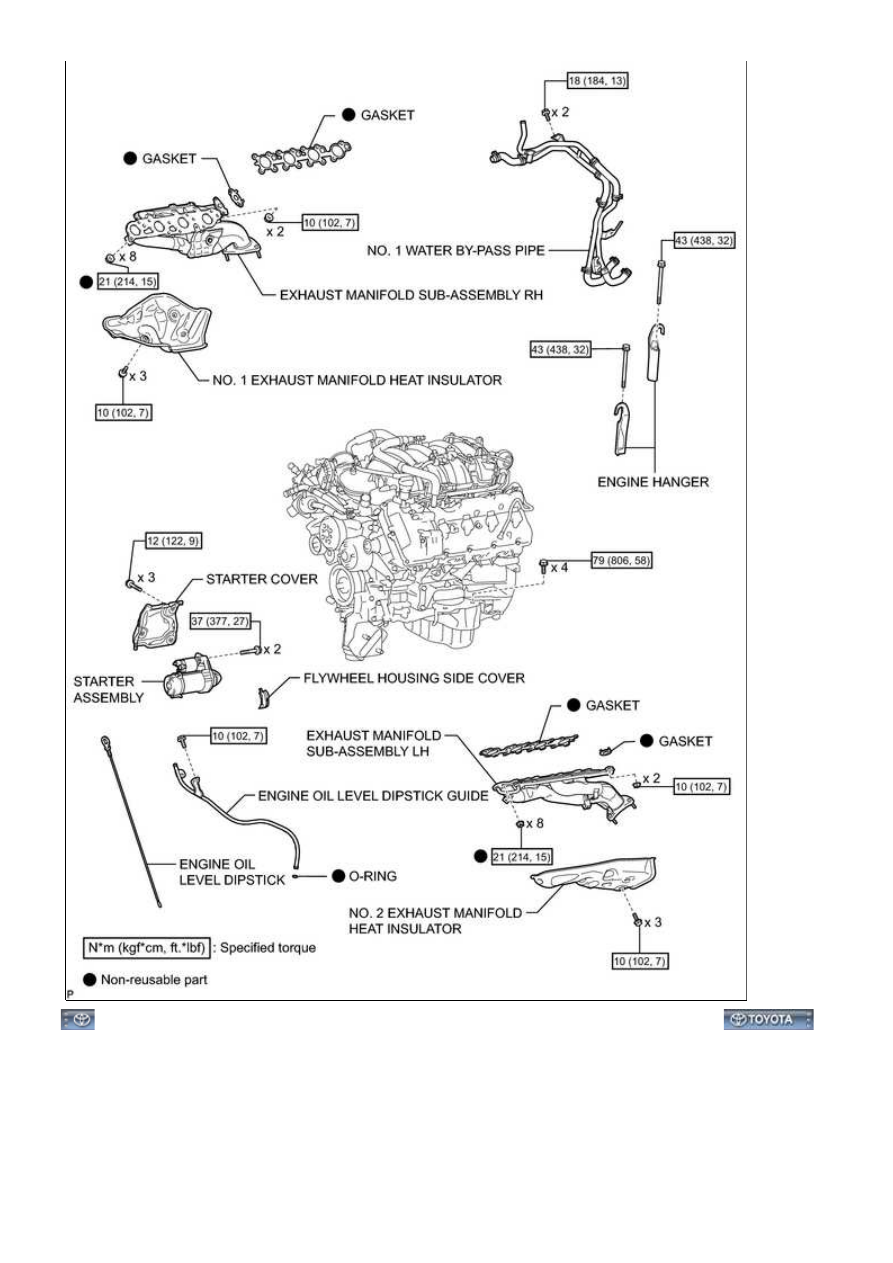

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: ENGINE ASSEMBLY: COMP...

3UR-FBE ENGINE MECHANICAL: ENGINE ASSEMBLY: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RS022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE NO. 1 ENGINE UNDER COVER

5. DRAIN ENGINE OIL

6. DRAIN ENGINE COOLANT

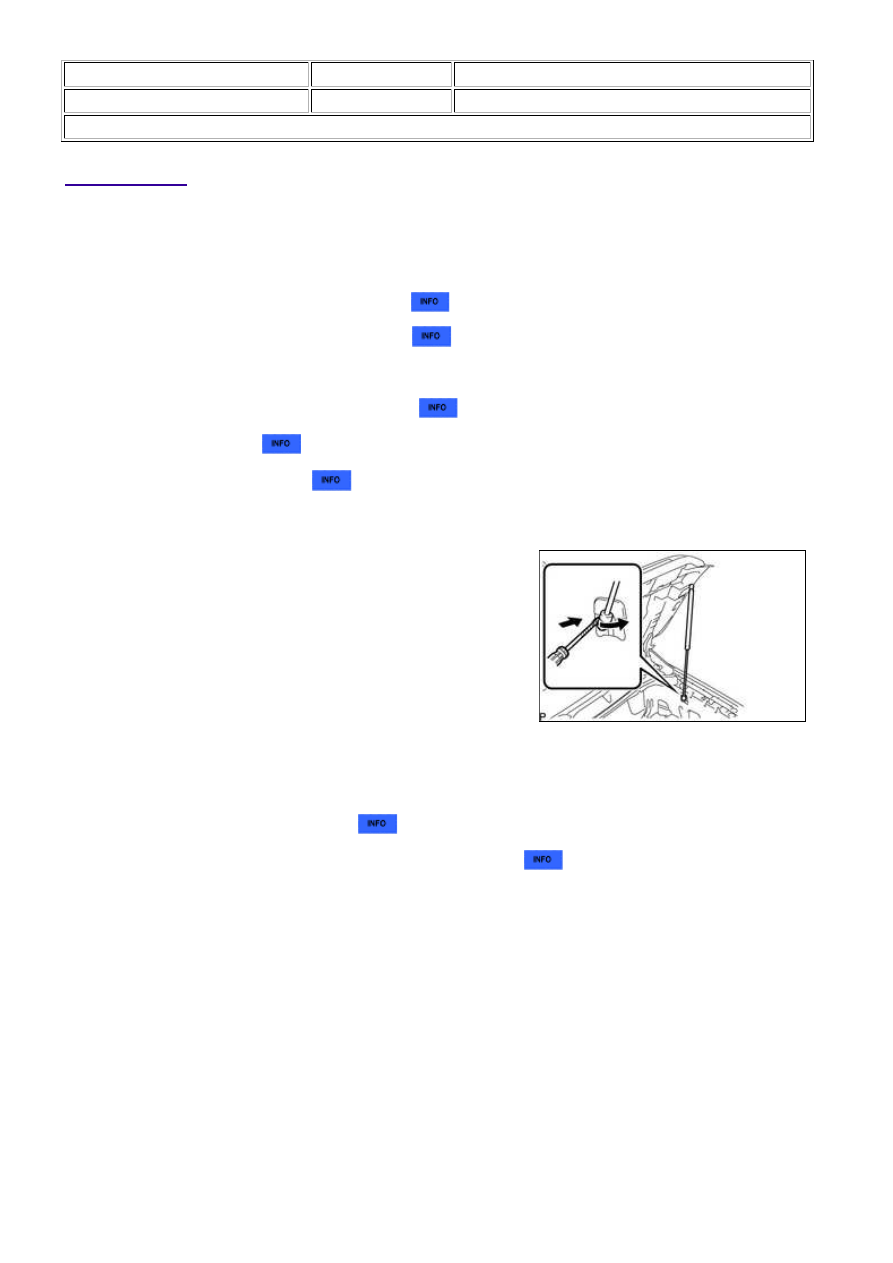

7. REMOVE HOOD SUB-ASSEMBLY

(a) Using a screwdriver, release the 2 clips and remove the hood

support assembly.

HINT:

Tape the screwdriver tip before use.

CAUTION:

Remove the hood support assembly while supporting the

hood by hand.

(b) Remove the 4 bolts and hood.

8. REMOVE WINDSHIELD WIPER MOTOR ASSEMBLY

(a) Remove the windshield wiper motor



.

9. REMOVE COWL TOP OUTER PANEL SUB-ASSEMBLY

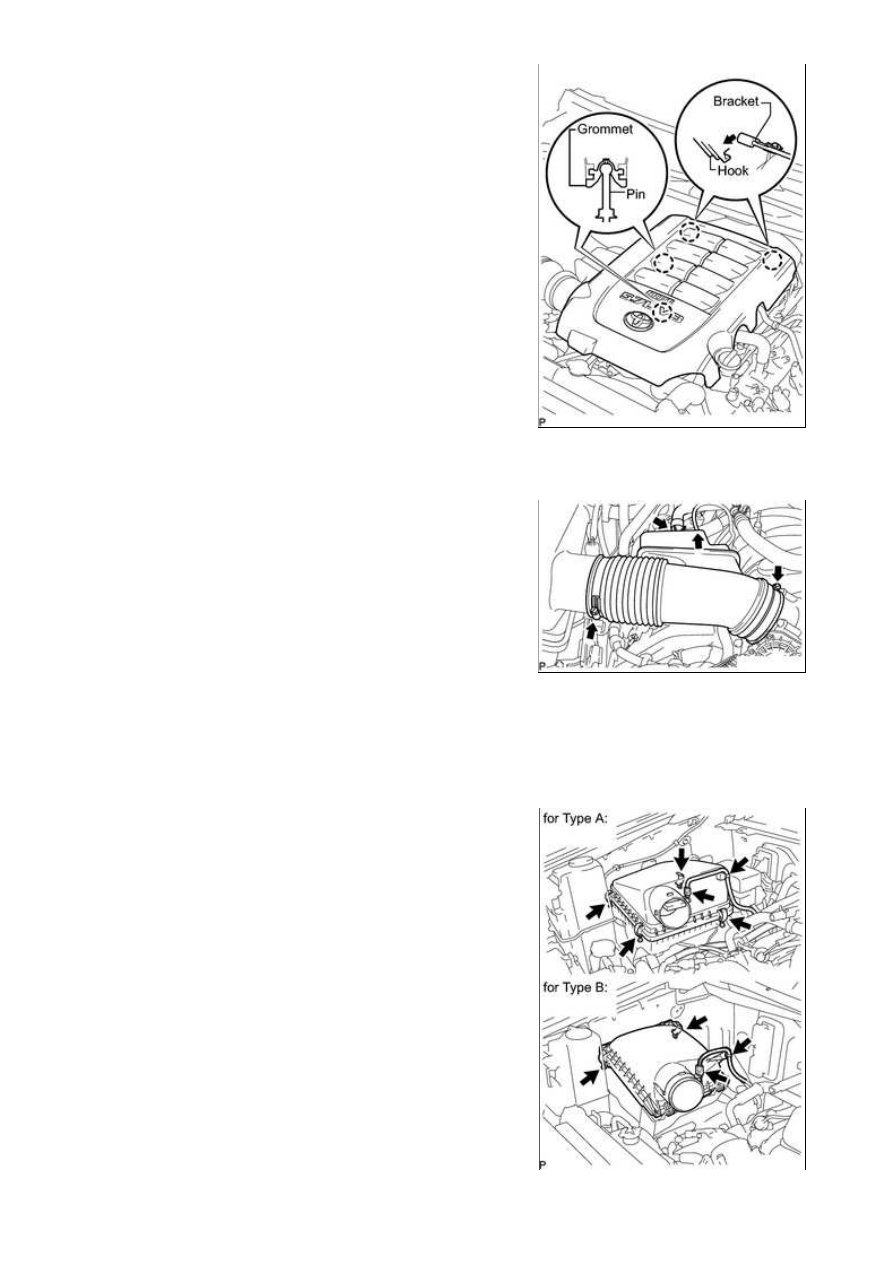

10. REMOVE V-BANK COVER SUB-ASSEMBLY

3UR-FBE ENGINE MECHANICAL: ENGINE ASSEMBLY: REMOVA...

and remove the V-bank cover.

11. REMOVE AIR CLEANER HOSE ASSEMBLY

(a) Disconnect the vacuum hose and ventilation hose.

(b) Loosen the 2 clamps.

(c) Remove the air cleaner hose.

12. REMOVE AIR CLEANER ASSEMBLY

(a) Remove the air cleaner cap.

(1) Disconnect the MAF meter connector.

(2) Using a clip remover, detach the wire harness clamp.

(3) for Type A:

Unfasten the 4 hook clamps and then remove the air

cleaner cap.

(4) for Type B:

Unfasten the 2 hook clamps and then remove the air

cleaner cap.
