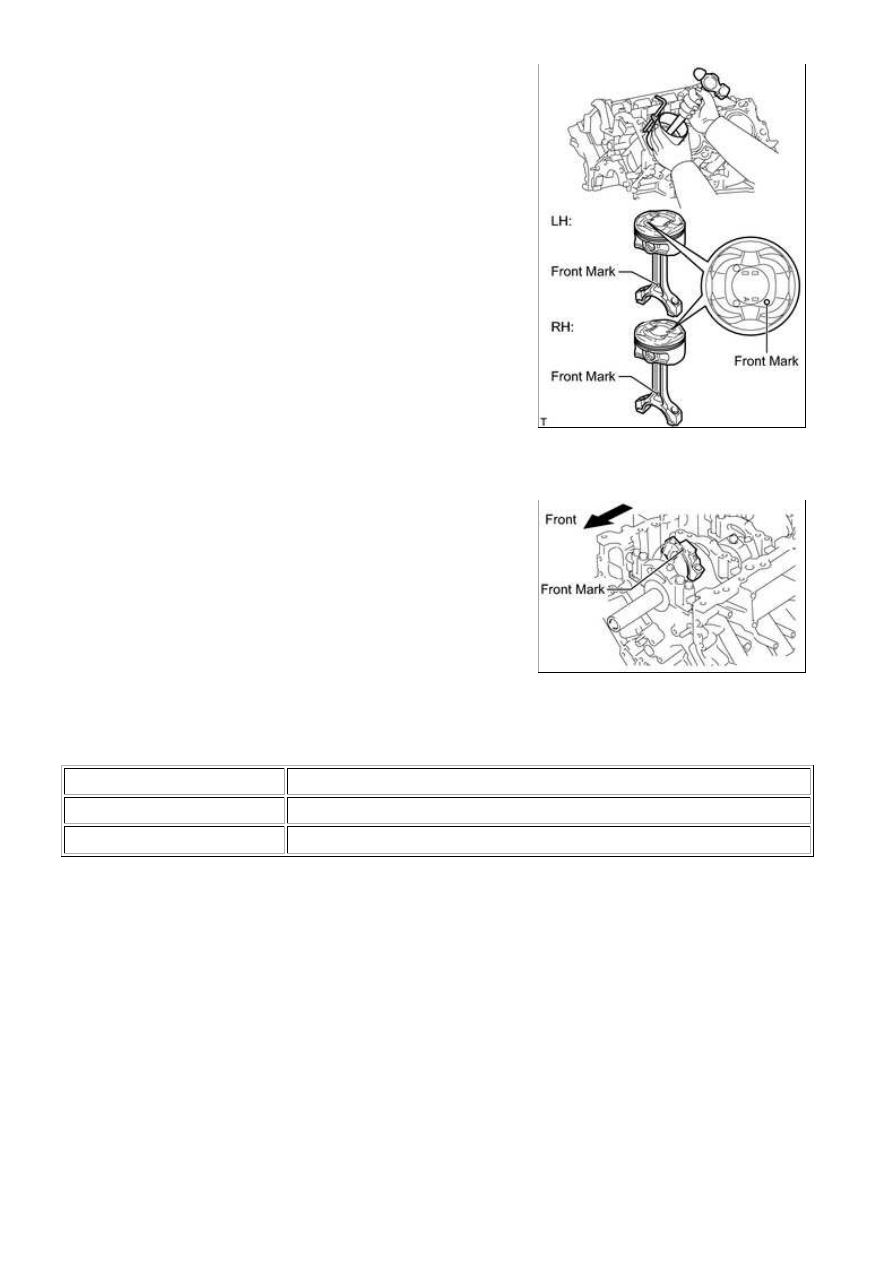

(c) Using a hammer handle and piston ring compressor, push the

correctly numbered piston and connecting rod into the

(1) Match the numbered connecting rod cap with the

connecting rod.

ITEM

FRONT MARK

LH

Front Side

RH

Rear Side

HINT:

The connecting rod cap bolts are tightened in 2 progressive steps.

(g) Step 1:

3UR-FBE ENGINE MECHANICAL: CYLINDER BLOCK: REASSE...

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

(h) Step 2:

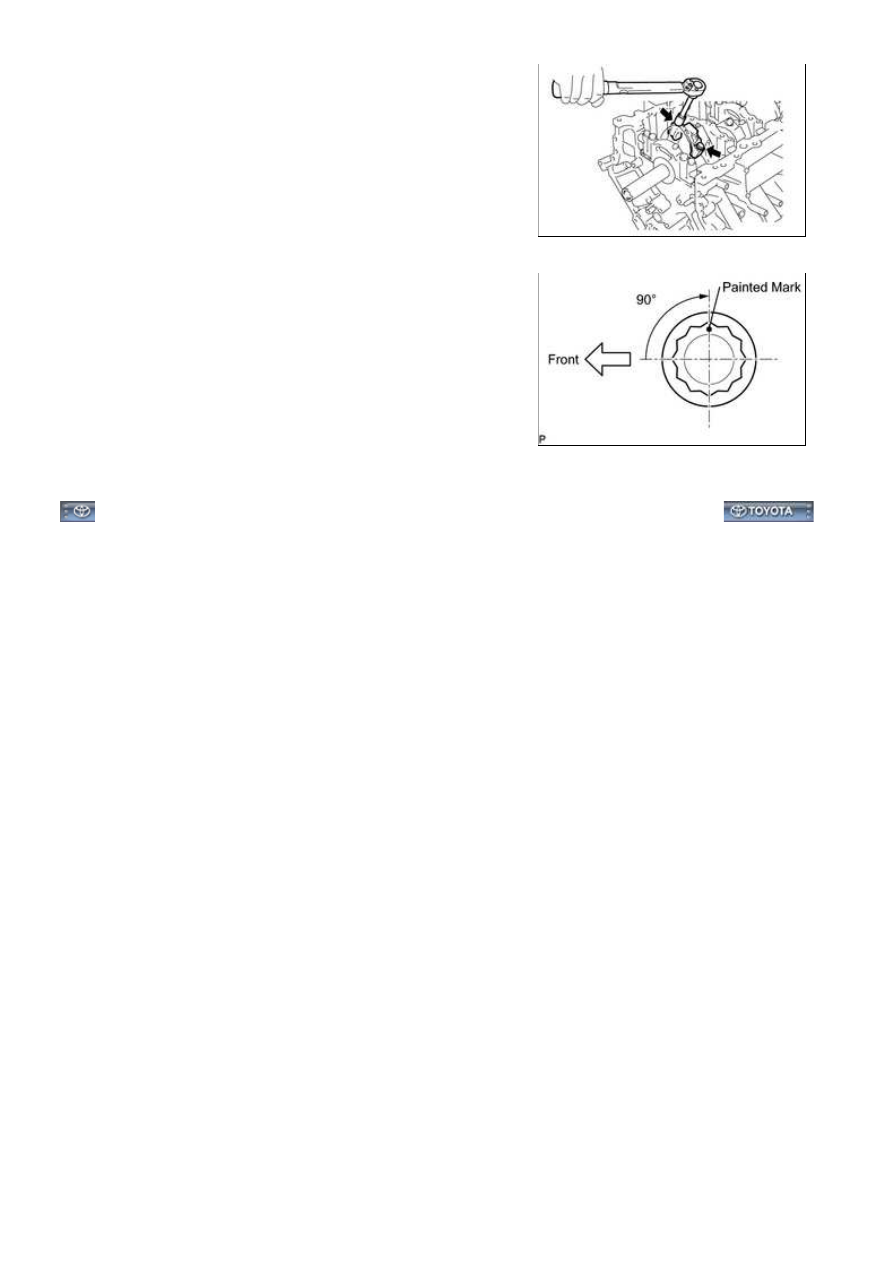

(2) Tighten the cap bolts another 90° as shown in the

illustration in the order in step 1.

(3) Check that the painted marks are now at a 90° angle to

the front.

(i) Check that the crankshaft turns smoothly.

3UR-FBE ENGINE MECHANICAL: CYLINDER BLOCK: REASSE...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000005QCO003X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should
be used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard
value as a reference only and base any judgments on the maximum and minimum values.

3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD: PRECAUTI...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002OP703CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

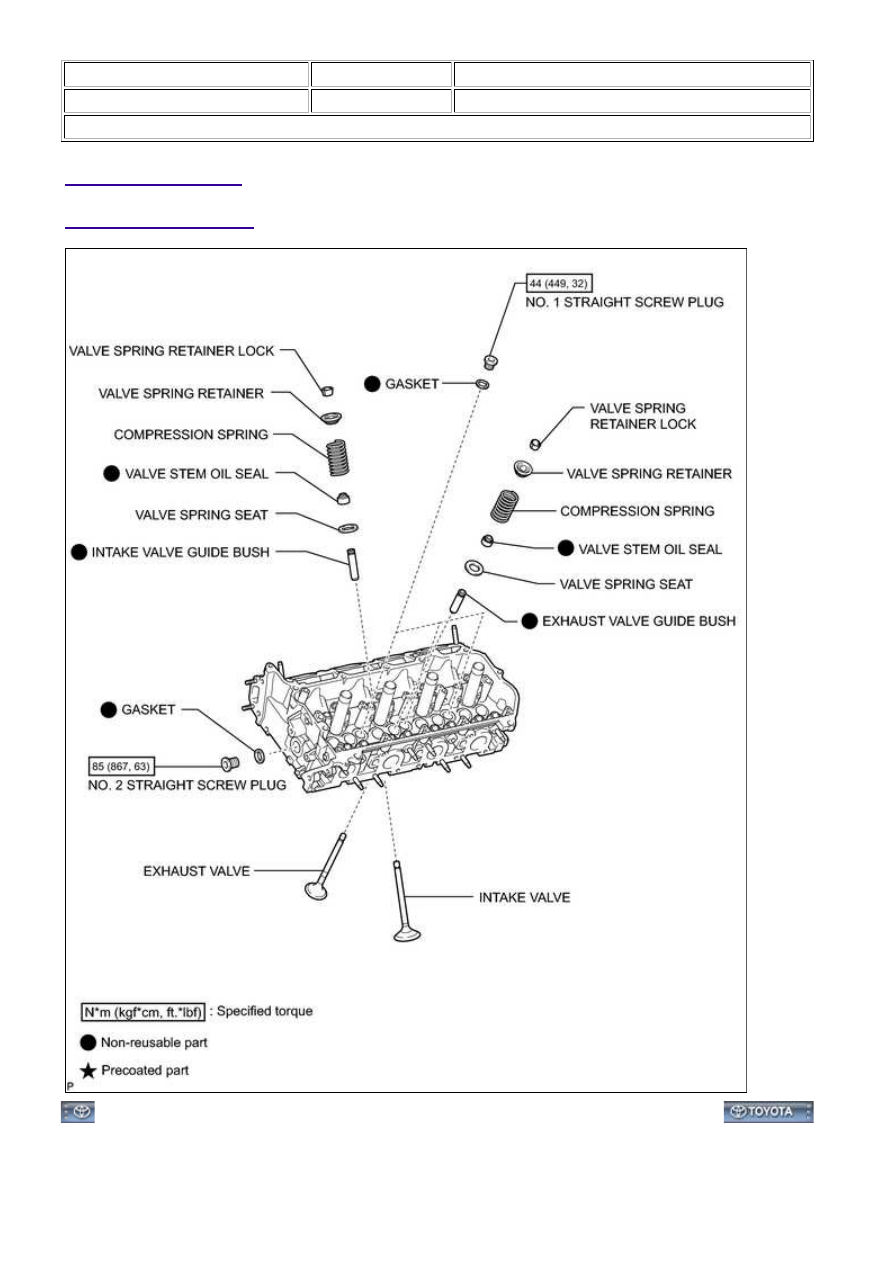

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: CYLINDER HEAD: COMPON...
