Starter

OFF

Battery voltage

8 V or more

Ignition switch

ON

TYPICAL MALFUNCTION THRESHOLDS

P2431 and P2436:

Air pressure

Less than 45.63 kPa (342 mmHg), or more than 135 kPa (1013 mmHg)

P2432 and P2437:

Air pressure sensor voltage

Less than 0.5 V

P2433 and P2438:

Air pressure sensor voltage

More than 4.5 V

COMPONENT OPERATING RANGE

Air pressure sensor voltage

Between 0.5 V and 4.5 V

CONFIRMATION DRIVING PATTERN

NOTICE:

This Secondary Air Injection Check only allows technicians to operate the AIR system for a maximum of
5 seconds.

Furthermore, the check can only be performed up to 4 times per trip. If the test is repeated,

the prohibition (WAIT or ERROR).

If ERROR is displayed on the Techstream during the test, stop the engine for 10 minutes, and then

try again.

1.

Turn the ignition switch off.

2.

Connect the Techstream to the DLC3.

3.

Turn the ignition switch to ON.

4.

Turn the Techstream on.

5.

Clear DTCs (if output)



.

6.

Turn the ignition switch off and wait for at least 30 seconds.

7.

Turn the ignition switch to ON and turn the Techstream on.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / Secondary Air Injection Check /

Automatic Mode.

9.

Start the engine after the Techstream initialization is finished.

10.

Perform the System Check operation by pressing ENTER (Next).

11.

Perform the following to confirm the AIR system pending codes: Press the ENTER (Exit).

12.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2431-P243...

Check for pending DTCs.

OK:

No pending DTC is output.

13.

After the "Secondary Air Injection Check" is completed, check for All Readiness by entering the

following menus: Powertrain / Engine and ECT / Utility / All Readiness.

14.

Input the DTC: P2431, P2432, P2433, P2436, P2437 or P2438.

15.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.
If the judgment result shows ABNORMAL, the system has a malfunction.

16.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If no permanent DTC is output, the system is normal.
If a permanent DTC is output, the system is malfunctioning.

17.

Turn the ignition switch off.

18.

WIRING DIAGRAM

Refer to DTC P0412



.

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle
was moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and
other data from the time the malfunction occurred.
Bank 1 refers to the bank that includes the No. 1 cylinder*.

*: The No. 1 cylinder is the cylinder which is farthest from the transmission.

Bank 2 refers to the bank that does not include the No. 1 cylinder.

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (AIR SWITCHING VALVE ASSEMBLY

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2431-P243...

OK

(PRESSURE SENSOR) - ECM)

(a) Disconnect the D58 or D59 Air switching valve assembly connector.

(b) Disconnect the A24 and D74 ECM connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D58-3 (AIP) - A24-54 (AIP)

Always

Below 1 Ω

D58-2 (VC) - D74-67 (VCV1)

Always

Below 1 Ω

D58-4 (E2) - D74-98 (ETHA)

Always

Below 1 Ω

D59-3 (AIP2) - A24-53 (AIP2)

Always

Below 1 Ω

D59-2 (VC2) - D74-67 (VCV1)

Always

Below 1 Ω

D59-4 (E22) - D74-97 (ETHW)

Always

Below 1 Ω

D58-3 (AIP) or A24-54 (AIP) - Body ground

Always

10 kΩ or higher

D58-2 (VC) or D74-67 (VCV1) - Body ground

Always

10 kΩ or higher

D59-3 (AIP2) or A24-53 (AIP2) - Body ground

Always

10 kΩ or higher

D59-2 (VC2) or D74-67 (VCV1) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

INSPECT AIR SWITCHING VALVE ASSEMBLY (PRESSURE SENSOR)

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2431-P243...

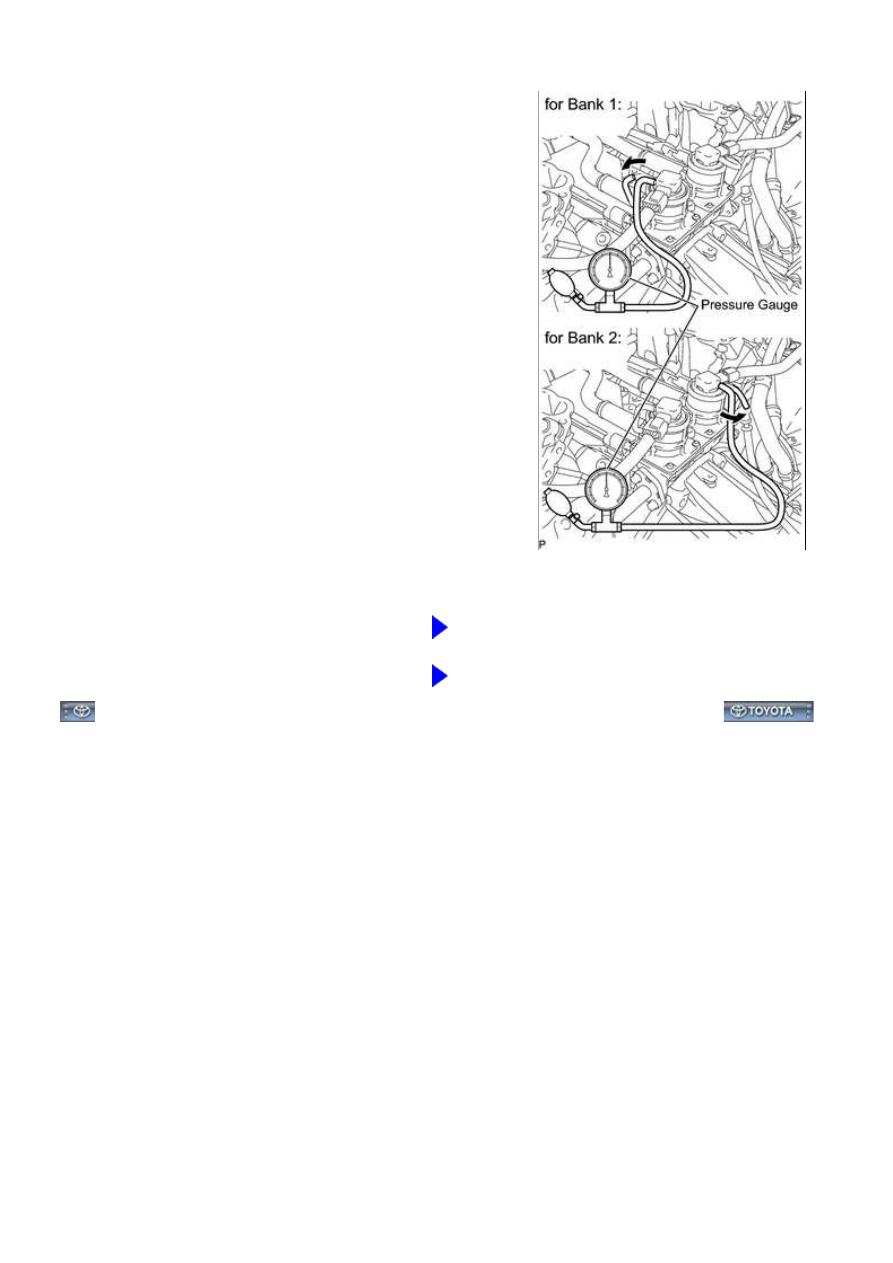

(a) Connect a pressure gauge to the air pressure sensor as

shown in the illustration.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON and turn the Techstream

on.

(d) Enter the following menus: Powertrain / Engine and ECT

/ Data List / Air pump pressure (Absolute) and Air Pump2
Pressure (Absolute).

(e) Check that the pressure displayed on the Techstream

fluctuates when applying the pressure to the pressure
sensor with the pressure gauge.

NOTICE:

Do not let foreign matter enter the sensor when applying

pressure.

OK:

Pressure fluctuates in response to pressure applied with

pressure gauge.

HINT:

The Techstream displays the air pump pressure as absolute

pressure.

NG

REPLACE AIR SWITCHING VALVE ASSEMBLY

OK

REPLACE ECM
