Toyota Tundra (2015 year). Manual - part 1405

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031GR022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE INTAKE: VACUUM SWITCHING VALVE (for ACIS): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE V-BANK COVER SUB-ASSEMBLY

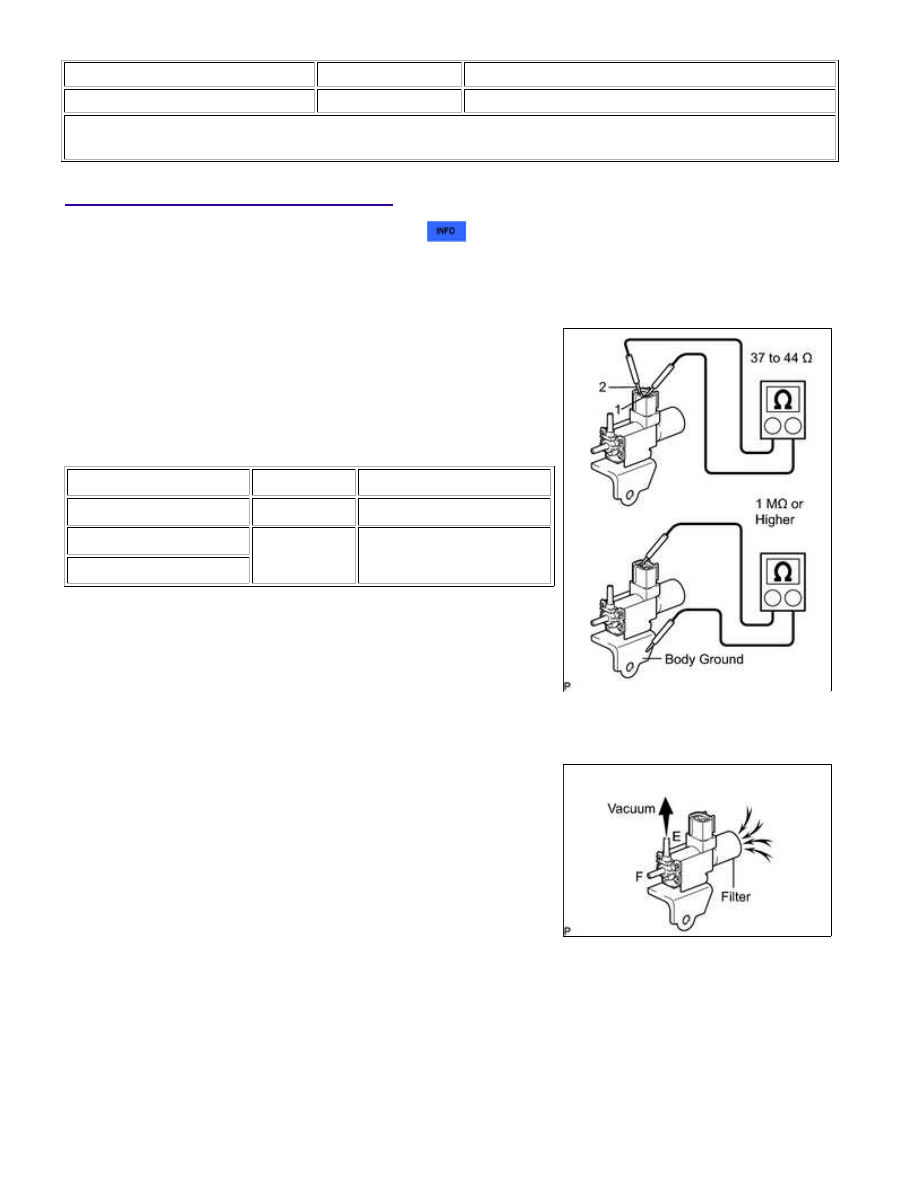

2. INSPECT VACUUM SWITCHING VALVE ASSEMBLY (for ACIS)

(a) Disconnect the vacuum switching valve connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

37 to 44 Ω

1 - Body ground

Always

1 MΩ or higher

2 - Body ground

If the result is not as specified, replace the vacuum switching

valve assembly.

(c) Check the vacuum switching valve operation.

(1) When applying a vacuum to port E, check that air is sucked

into the filter.

1UR-FE INTAKE: VACUUM SWITCHING VALVE (for ACIS): ON-...

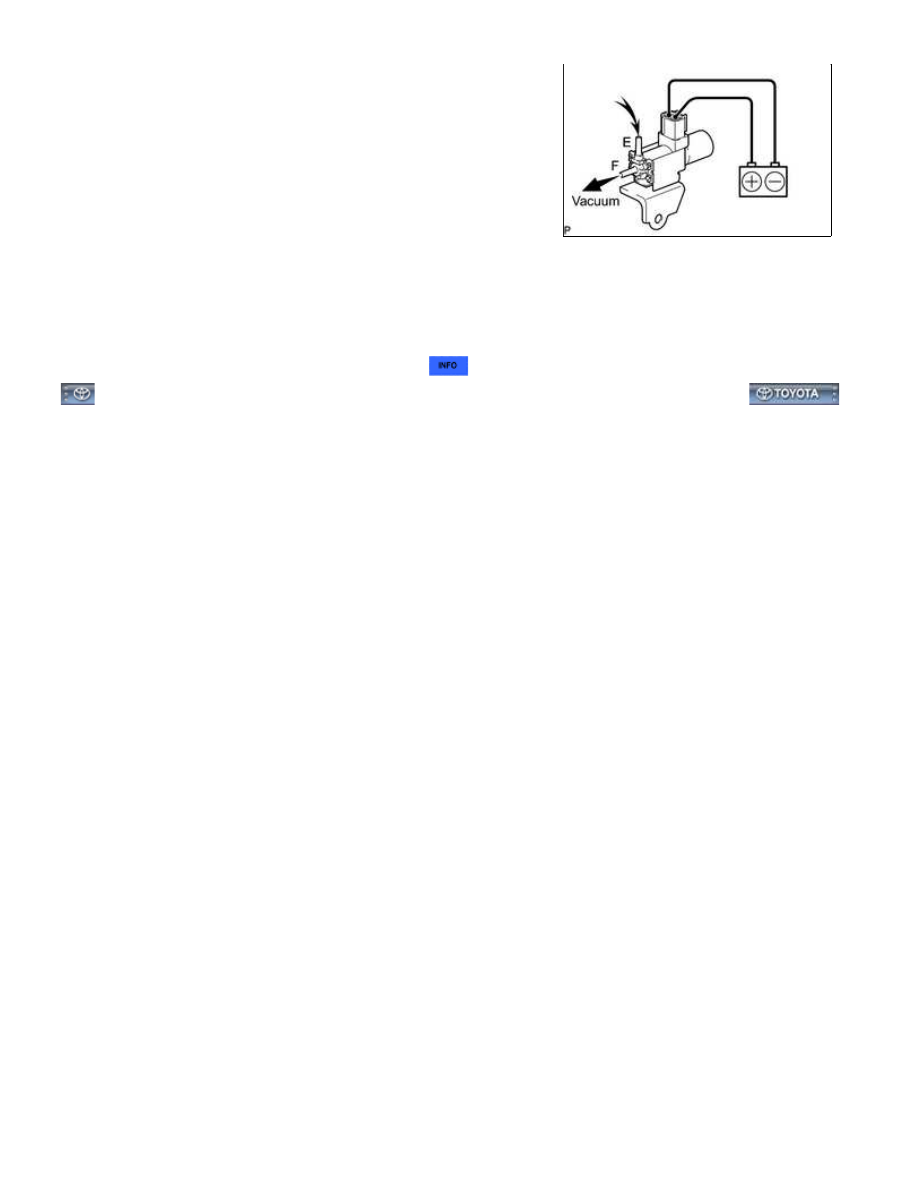

(2) Apply voltage across the terminals.

(3) When applying a vacuum to port F, check that air is sucked into port E.

If the result is not as specified, replace the vacuum switching valve assembly.

(d) Connect the vacuum switching valve connector.

3. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE INTAKE: VACUUM SWITCHING VALVE (for ACIS): ON-...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002MQJ05UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

1. CHECK OIL QUALITY

(a) Check the oil for deterioration, water contamination, discoloring or thinning.

If the quality is visibly poor, replace the oil and oil filter element



.

2. CHECK ENGINE OIL LEVEL

(a) Warm up the engine, then stop the engine and wait for 5 minutes.

(b) Check that the engine oil level is between the low level and full level marks on the dipstick.

If low, check for leakage and add oil up to the full level mark.

NOTICE:

Do not fill engine oil above the full level mark.

HINT:

it difficult to judge the true level accurately.

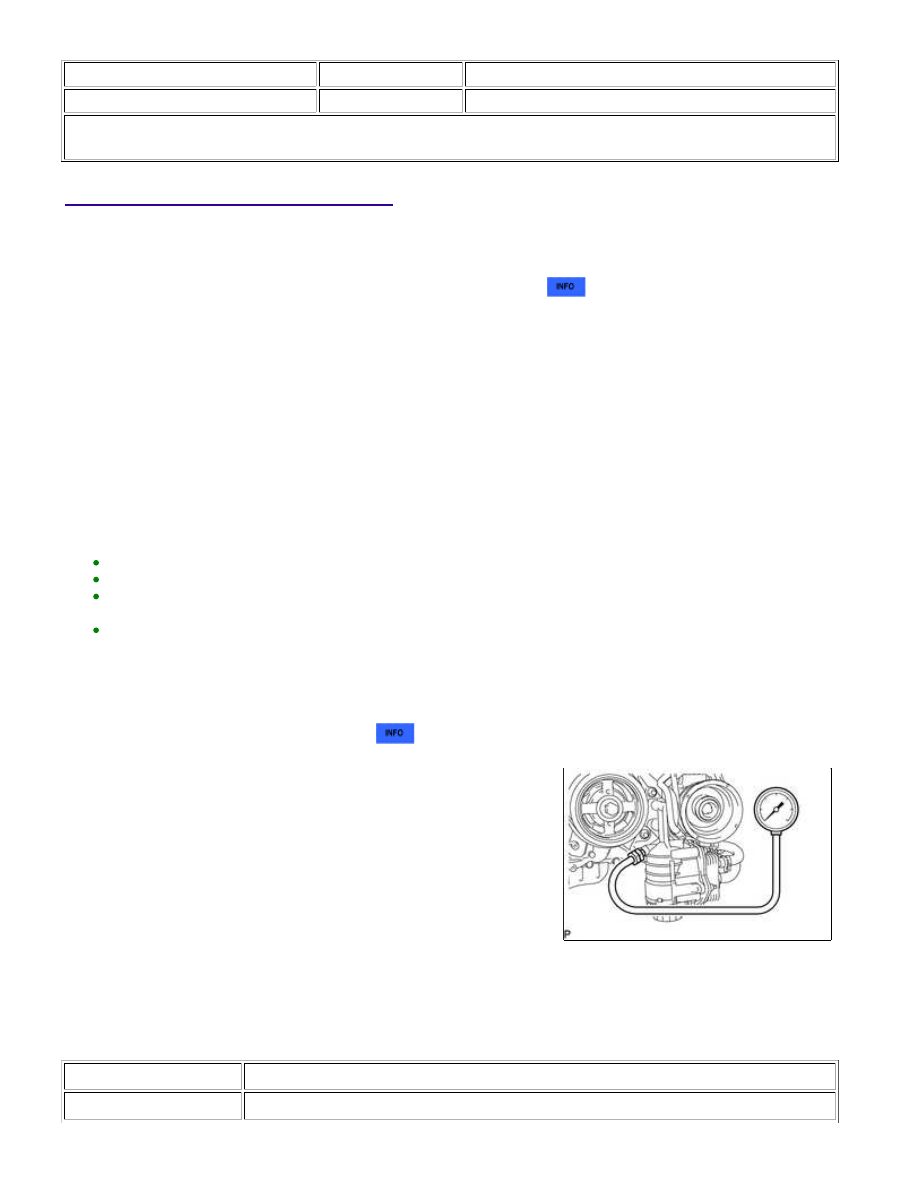

3. INSPECT OIL PRESSURE

(a) Remove the oil pressure sender gauge



.

(b) Install an oil pressure gauge.

(c) Warm up the engine.

(d) Inspect the oil pressure.

Standard oil pressure:

CONDITION

SPECIFIED CONDITION

Idle

70 kPa (0.7 kgf/cm

2

 , 10.1 psi) or higher

1UR-FE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE ...

CONDITION

SPECIFIED CONDITION

2500 rpm

220 kPa (2.2 kgf/cm

2

 , 32 psi) or higher

If the pressure is not as specified, check the oil pump



.

(e) Remove the oil pressure gauge.

(f) Install the oil pressure sender gauge



.

1UR-FE LUBRICATION: LUBRICATION SYSTEM: ON-VEHICLE ...
