Toyota Tundra (2015 year). Manual - part 138

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004UD100WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: C1AB0; Short to +B in Outer Mirror

Indicator(Master); 2015 MY Tundra [08/2014 -        ]

DTC

C1AB0

Short to +B in Outer Mirror Indicator(Master)

DESCRIPTION

This DTC is stored when the blind spot monitor sensor RH detects a +B short in the blind spot monitor indicator

RH.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1AB0

With the blind spot monitor main switch assembly (warning canceling

switch assembly) on, the voltage applied to the indicator is high for a

Harness or

connector

Blind spot monitor

sensor RH

Outer rear view

mirror assembly RH

Outer rear view

mirror

sub-assembly RH

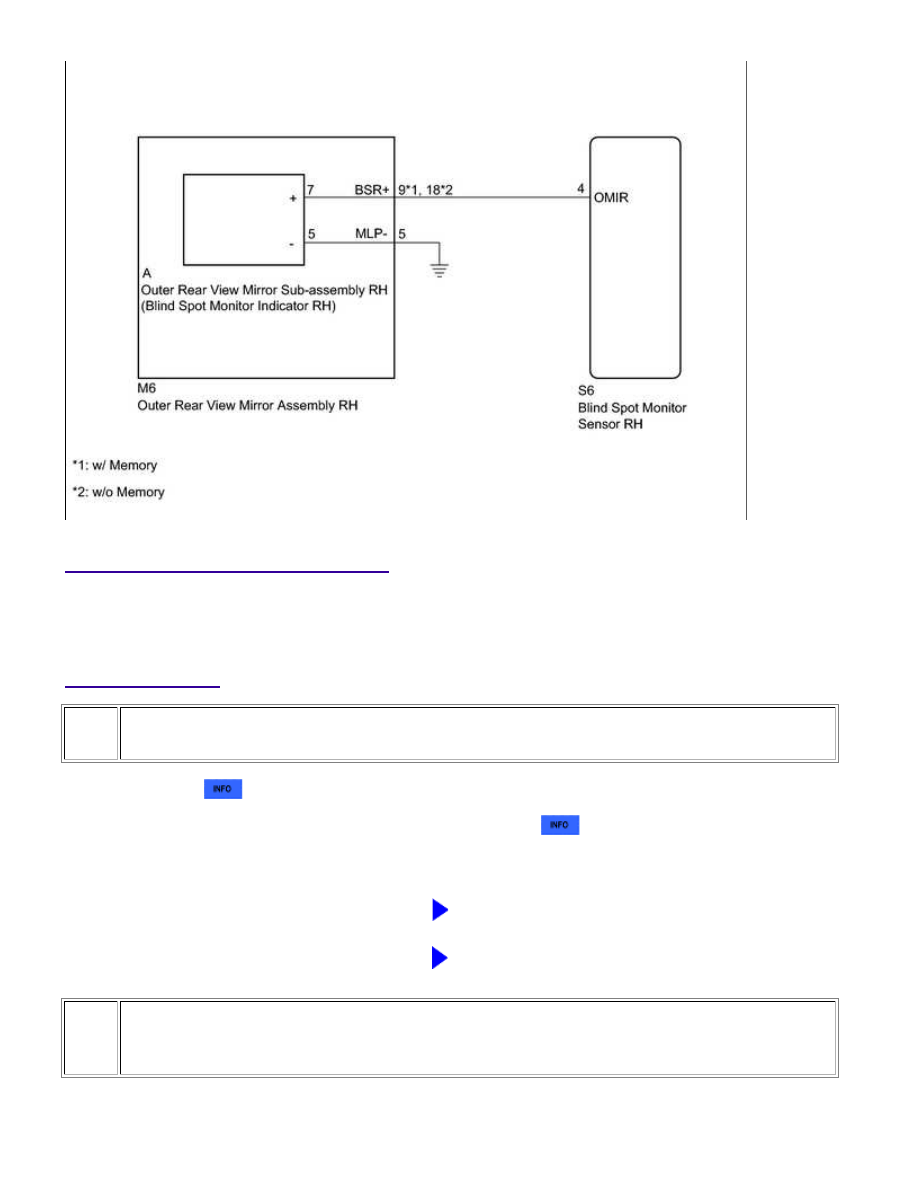

WIRING DIAGRAM

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

INSPECTION PROCEDURE

NOTICE:

When checking for DTCs, make sure that the blind spot monitor main switch assembly (warning canceling

switch assembly) is on.

PROCEDURE

1.

CHECK DTC

(a) Clear the DTCs



.

(b) Recheck for DTCs and check if the same DTC is output again



.

OK:

No DTCs are output.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

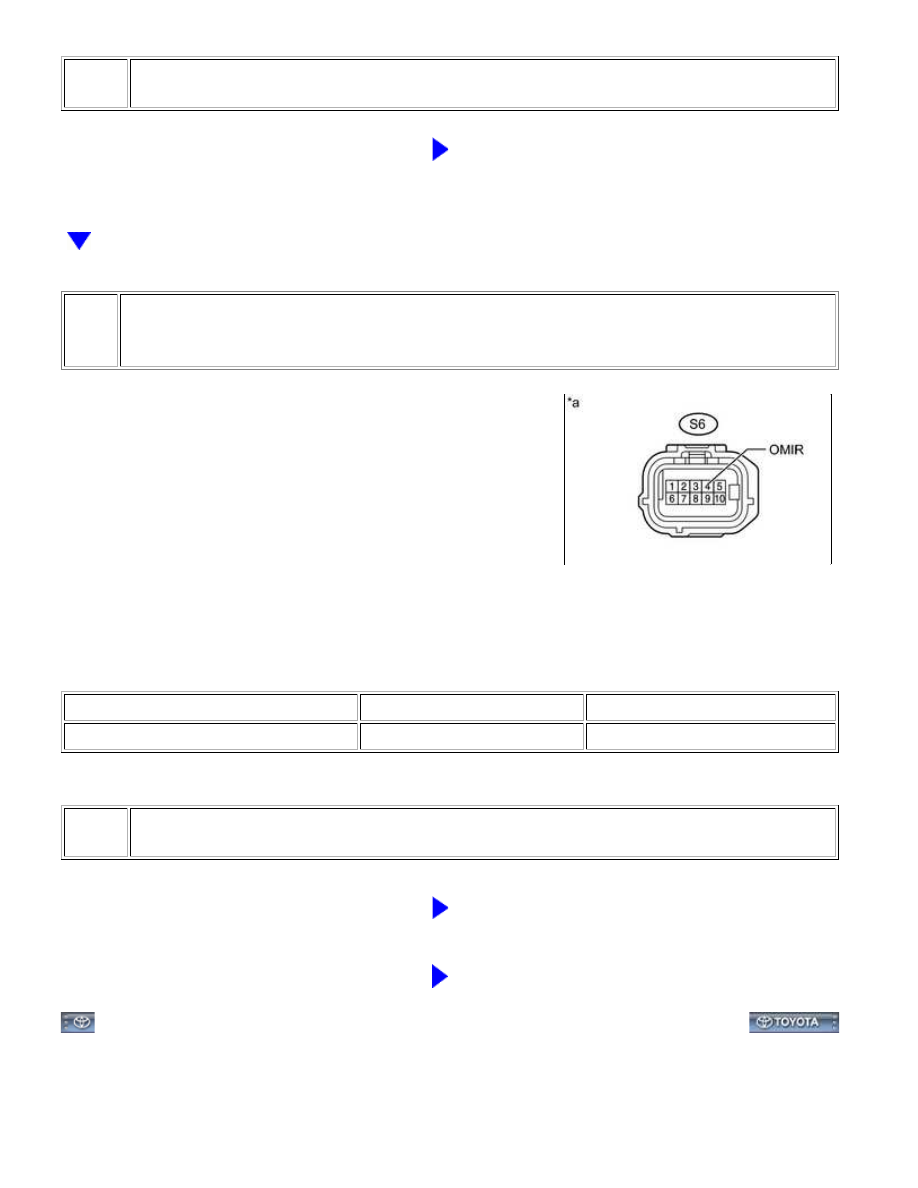

CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR INDICATOR RH
CIRCUIT)

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

(a) Disconnect the blind spot monitor sensor RH connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-4 (OMIR) - Body ground

Ignition switch ON

Below 1 V

Text in Illustration

*a

NG

GO TO STEP 3

OK

REPLACE BLIND SPOT MONITOR SENSOR RH

3.

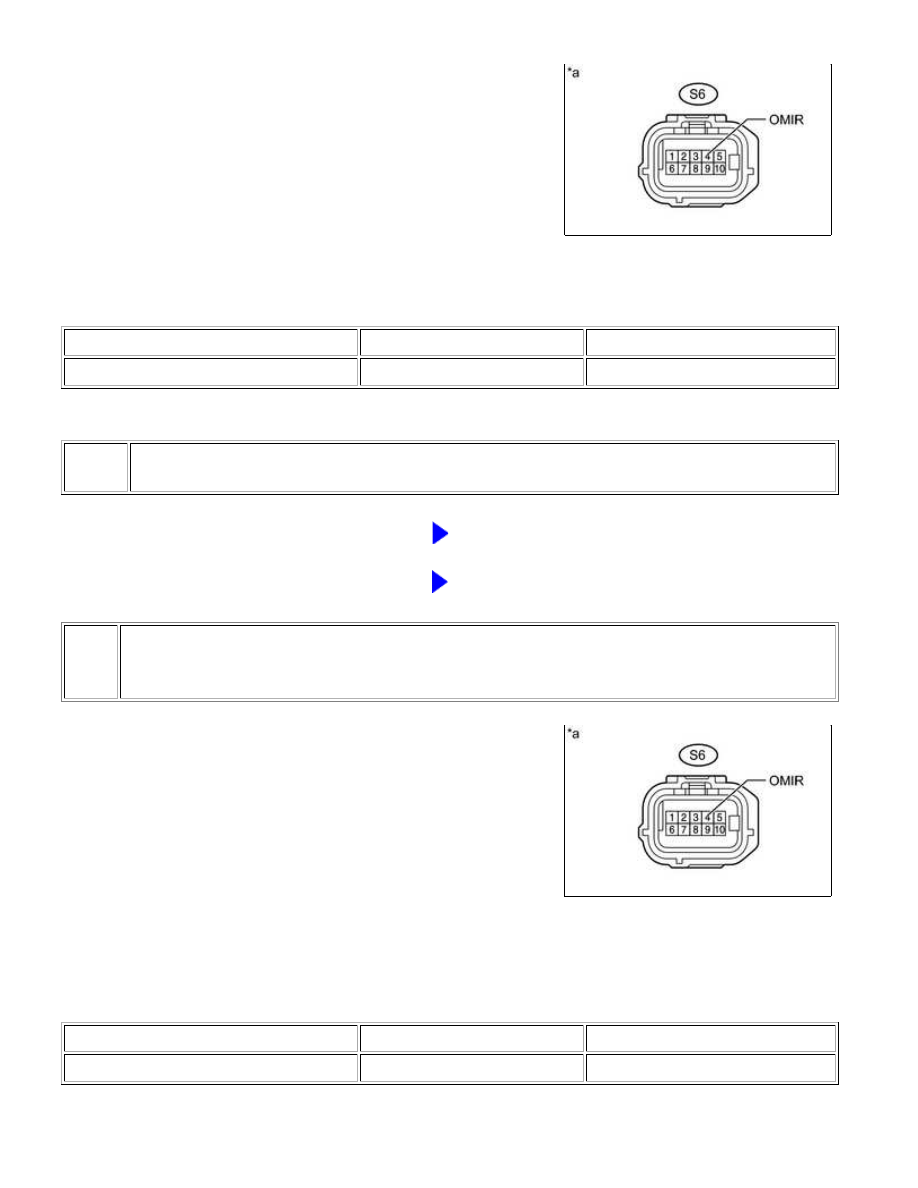

CHECK HARNESS AND CONNECTOR (BLIND SPOT MONITOR SENSOR RH - OUTER REAR
VIEW MIRROR ASSEMBLY RH)

(a) Disconnect the blind spot monitor sensor RH connector.

(b) Disconnect the M6 outer rear view mirror assembly RH connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-4 (OMIR) - Body ground

Ignition switch ON

Below 1 V

Text in Illustration

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

OK

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK HARNESS AND CONNECTOR (BLIND SPOT MONITOR SENSOR RH - OUTER REAR
VIEW MIRROR SUB-ASSEMBLY RH)

(a) Disconnect the blind spot monitor sensor RH connector.

(b) Disconnect the A outer rear view mirror sub-assembly RH connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-4 (OMIR) - Body ground

Ignition switch ON

Below 1 V

Text in Illustration

*a

NG

REPLACE OUTER REAR VIEW MIRROR ASSEMBLY

RH

OK

REPLACE OUTER REAR VIEW MIRROR

SUB-ASSEMBLY RH

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...
