Toyota Tundra (2015 year). Manual - part 1340

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002OP503FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

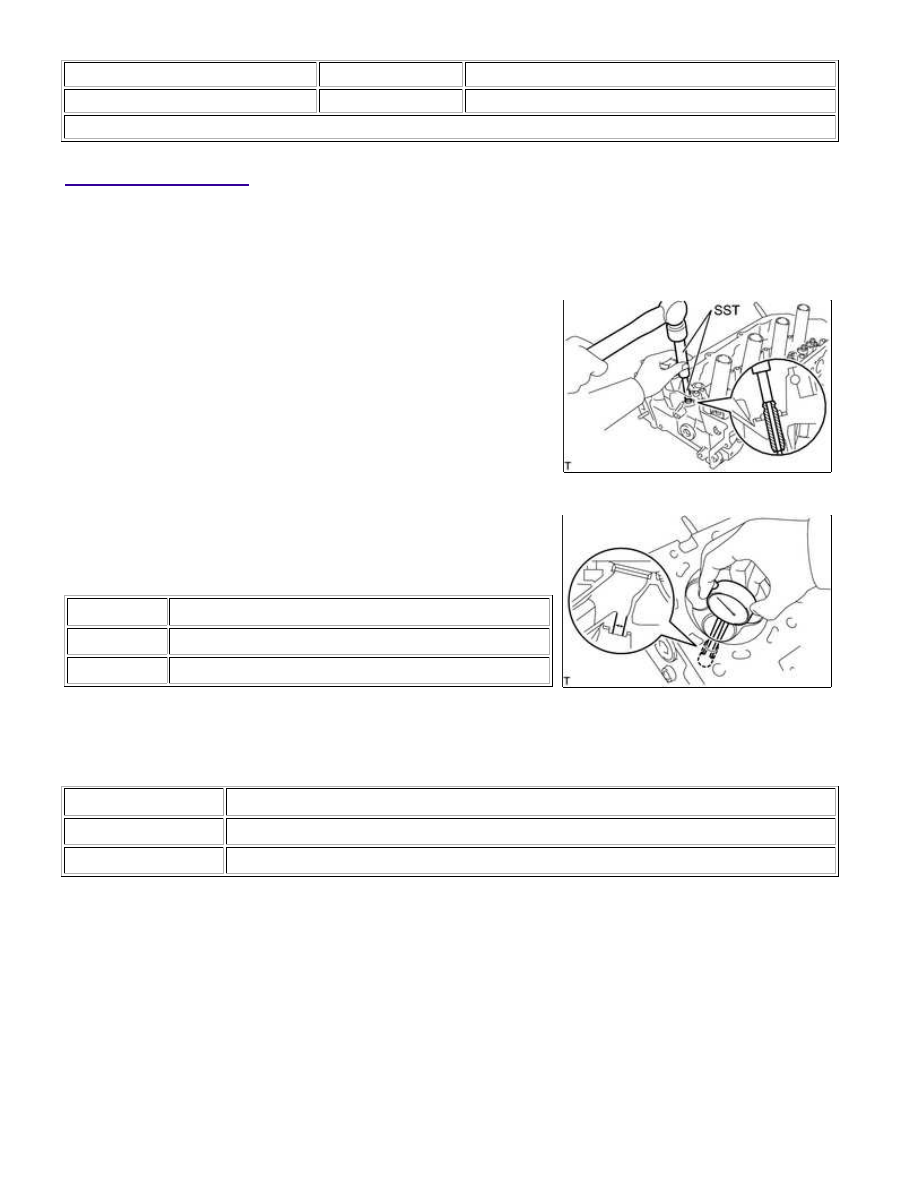

1. REPLACE INTAKE VALVE GUIDE BUSH

(a) Heat the cylinder head to approximately 80 to 100°C (176 to 212°F).

(b) Place the cylinder head on wooden blocks.

(c) Using SST and a hammer, tap out the valve guide bush.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

Standard Cylinder Head Inside Diameter:

BUSH SIZE

SPECIFIED CONDITION

STD

10.285 to 10.306 mm (0.4049 to 0.4057 in.)

O/S 0.05

10.335 to 10.356 mm (0.4069 to 0.4077 in.)

(e) Select a new valve guide bush.

New Valve Guide Bush:

BUSH SIZE

BUSH DIAMETER

STD

10.333 to 10.344 mm (0.4068 to 0.4072 in.)

O/S 0.05

10.383 to 10.394 mm (0.4088 to 0.4092 in.)

HINT:

Standard bush length: 41.3 to 41.7 mm (1.63 to 1.64 in.)

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACE...

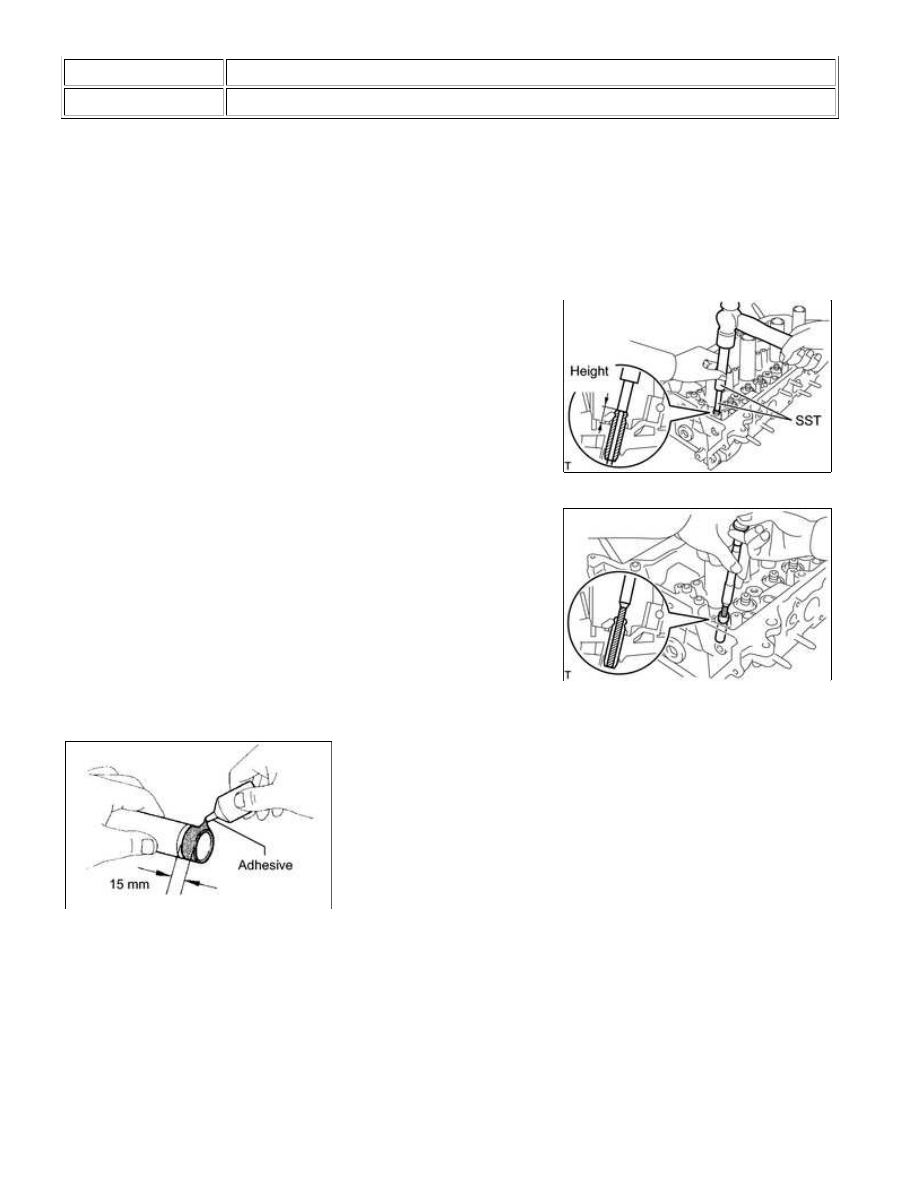

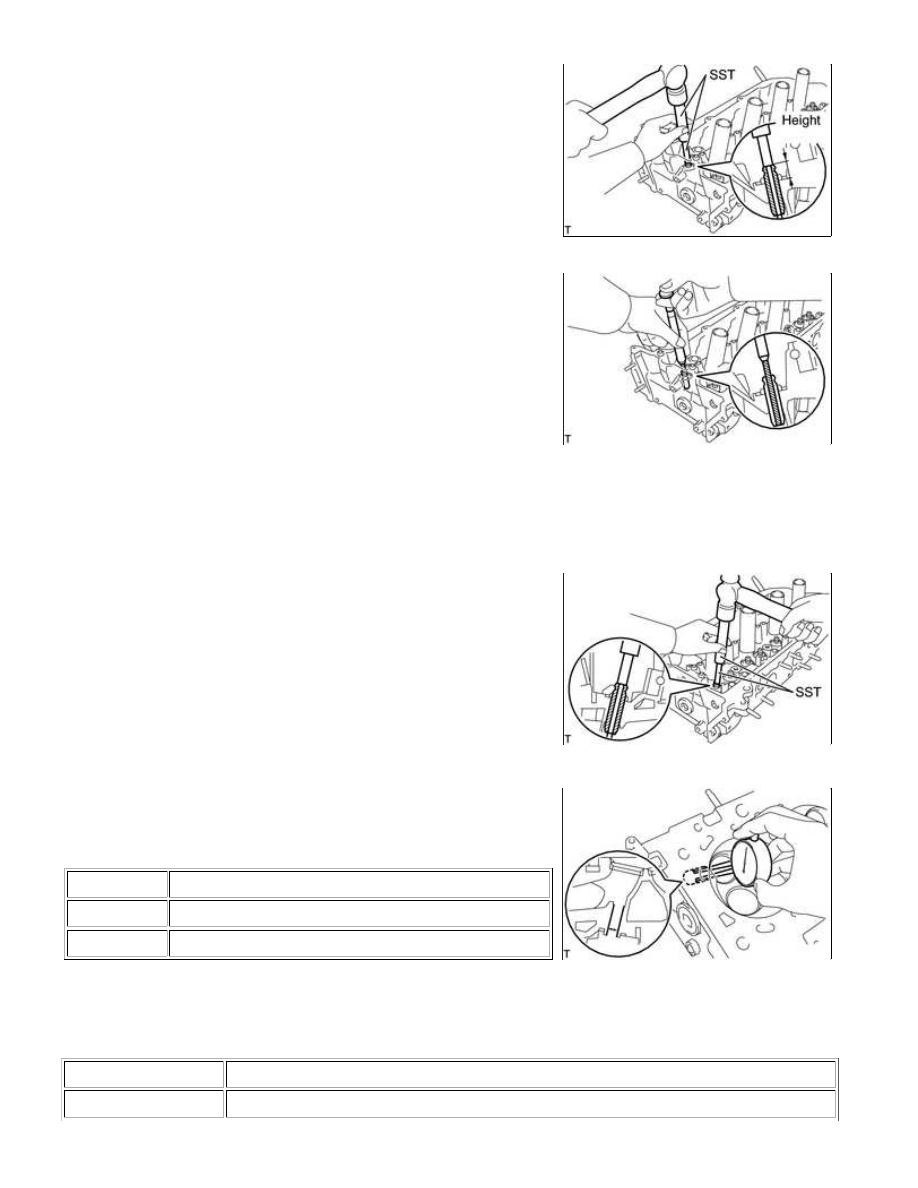

(f) Using SST and a hammer, tap in a new guide bush to the

standard protrusion height.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

Standard protrusion height:

14.3 to 14.7 mm (0.563 to 0.579 in.)

(g) Using a sharp 5.5 mm reamer, ream the guide bush to obtain

the standard oil clearance between the guide bush and valve

stem.

Standard oil clearance:

0.025 to 0.060 mm (0.000984 to 0.00236 in.)

2. REPLACE EXHAUST VALVE GUIDE BUSH

(a) Heat the cylinder head to approximately 80 to 100°C (176 to 212°F).

(b) Place the cylinder head on wooden blocks.

(c) Using SST and a hammer, tap out the valve guide bush.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

Standard Cylinder Head Inside Diameter:

BUSH SIZE

SPECIFIED CONDITION

STD

10.285 to 10.306 mm (0.4049 to 0.4057 in.)

O/S 0.05

10.335 to 10.356 mm (0.4069 to 0.4077 in.)

(e) Select a new valve guide bush.

New Valve Guide Bush:

BUSH SIZE

BUSH DIAMETER

STD

10.333 to 10.344 mm (0.4068 to 0.4072 in.)

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACE...

BUSH SIZE

BUSH DIAMETER

O/S 0.05

10.383 to 10.394 mm (0.4088 to 0.4092 in.)

HINT:

Standard bush length: 46.8 to 47.2 mm (1.84 to 1.86 in.)

(f) Using SST and a hammer, tap in a new guide bush to the

standard protrusion height.

SST: 09201-10000

09201-01050

SST: 09950-70010

09951-07100

Standard protrusion height:

14.3 to 14.7 mm (0.563 to 0.579 in.)

(g) Using a sharp 5.5 mm reamer, ream the guide bush to obtain

the standard oil clearance between the guide bush and valve

stem.

Standard oil clearance:

0.030 to 0.065 mm (0.00118 to 0.00256 in.)

3. REPLACE SPARK PLUG TUBE

HINT:

When using a new cylinder head, the spark plug tubes must be replaced.

(a) Remove the spark plug tube.

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent.

Standard seal diameter:

15 mm (0.591 in.)

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACE...

NOTICE:

Install the spark plug tube within 3 minutes after applying adhesive.
Be careful not to deform the spark plug tube.
Be careful not to expose the seal to coolant for at least 1 hour after installing it.

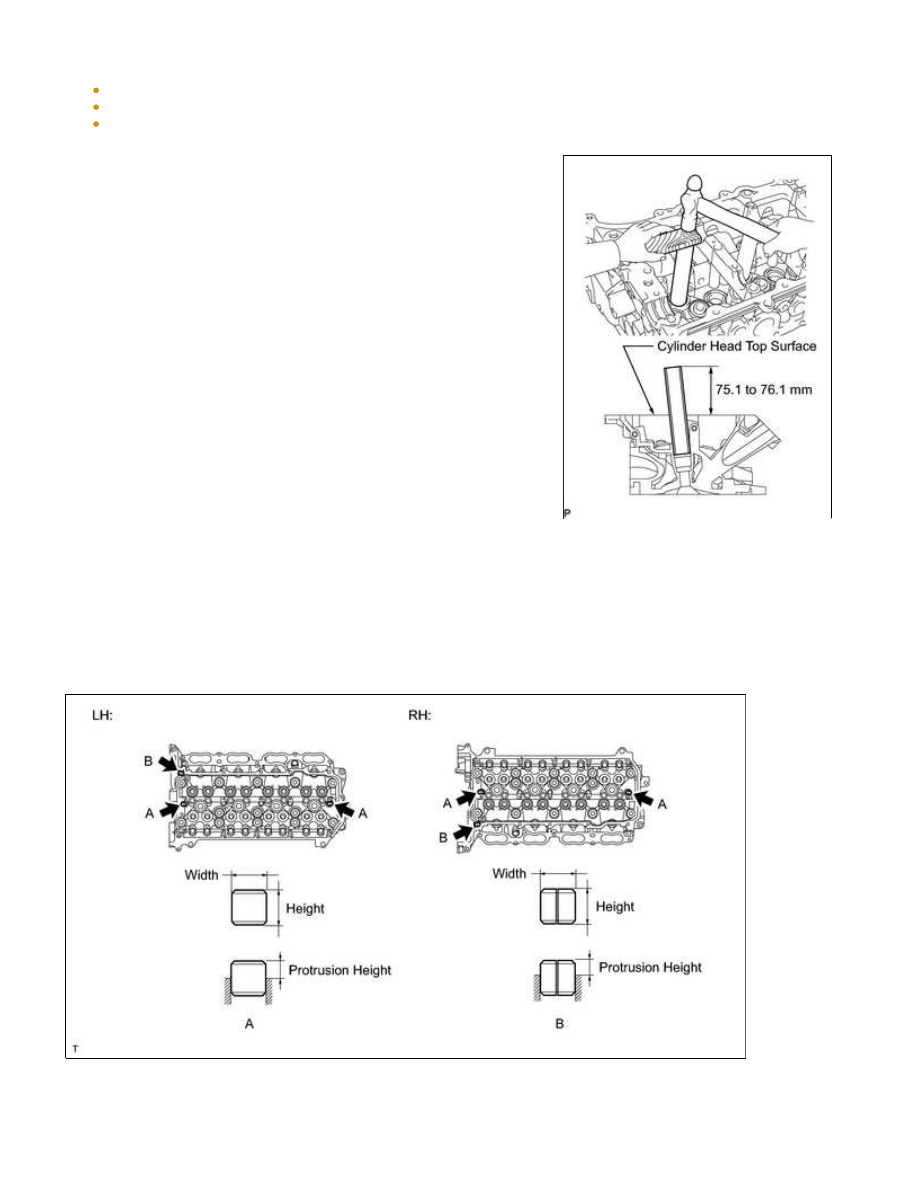

(c) Using a wooden block and hammer, tap in the spark plug tube to

the specified protrusion height.

Standard protrusion height:

75.1 to 76.1 mm (2.96 to 3.00 in.)

NOTICE:

To avoid tapping in the spark plug tube too far, measure the

protrusion height while tapping it.

4. REPLACE RING PIN

NOTICE:

It is not necessary to remove the ring pin unless it is being replaced.

(a) Remove the ring pins.

(b) Using a plastic-faced hammer, tap in new ring pins to the cylinder head.

Standard Ring Pin:

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: REPLACE...
