Title: 1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

HINT:

Any digits beyond the 0.01 mm (1/1000 in.) place for standard, minimum and maximum values should be
used as a reference only.
When both standard and maximum or minimum values are listed for an inspection, use the standard value
as a reference only and base any judgments on the maximum and minimum values.

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: PRECAUTIO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002OP703DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

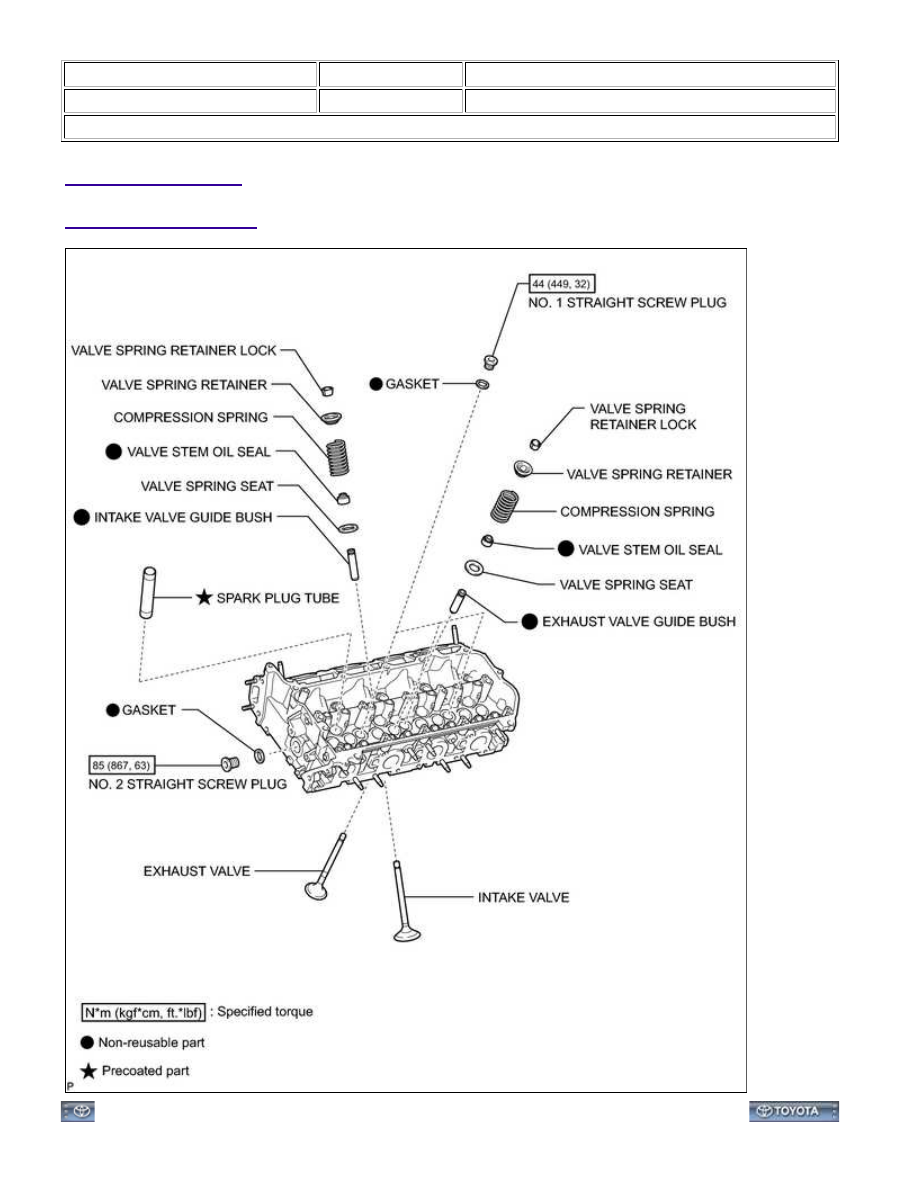

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: COMPONEN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002OP803FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

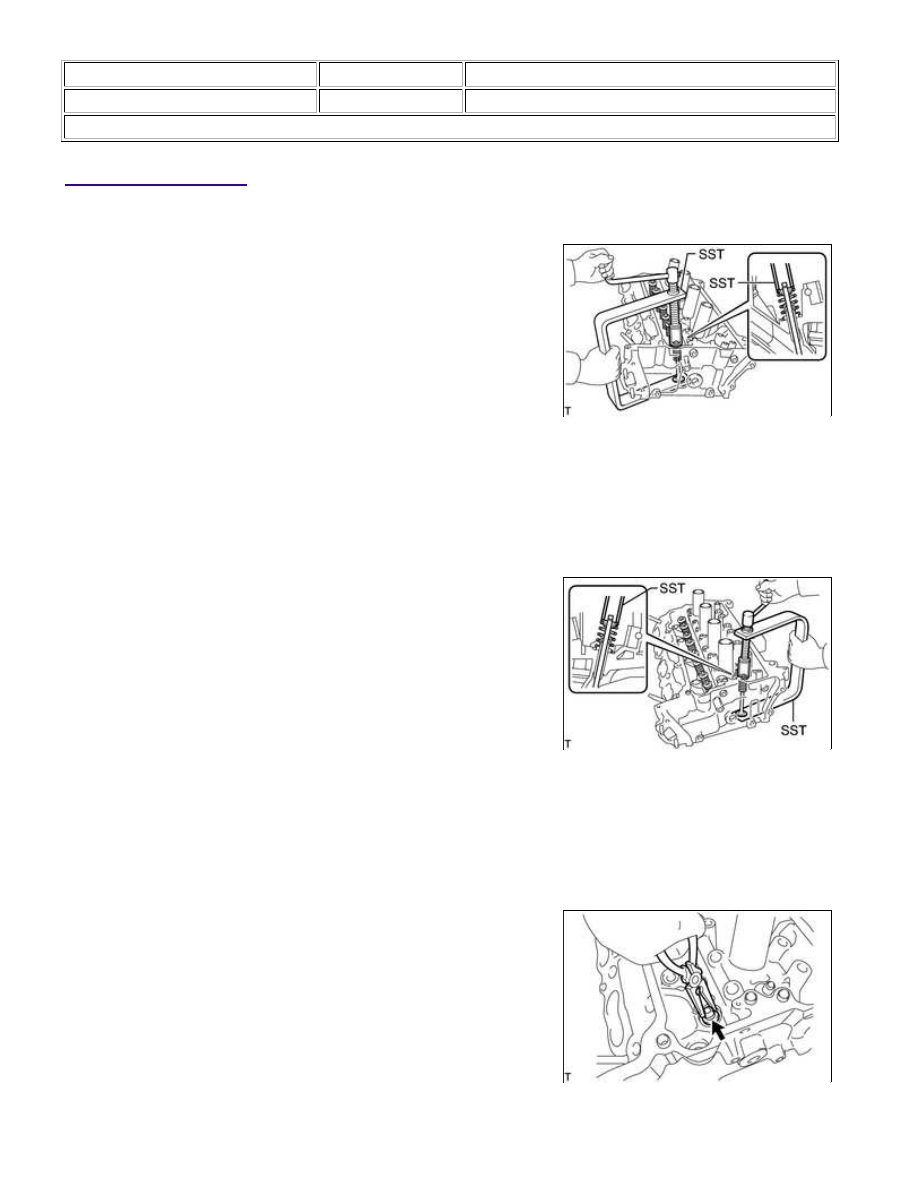

DISASSEMBLY

1. REMOVE INTAKE VALVE

(a) Using SST and wooden blocks, compress the compression spring

and remove the valve retainer locks.

SST: 09202-70020

09202-00010

(b) Remove the retainer, compression spring and valve.

HINT:

Arrange the removed parts in the correct order.

2. REMOVE EXHAUST VALVE

(a) Using SST and wooden blocks, compress the compression spring

and remove the valve retainer locks.

SST: 09202-70020

09202-00010

(b) Remove the retainer, compression spring and valve.

HINT:

Arrange the removed parts in the correct order.

3. REMOVE VALVE STEM OIL SEAL

(a) Using needle-nose pliers, remove the oil seals.

4. REMOVE VALVE SPRING SEAT

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: DISASSEMB...

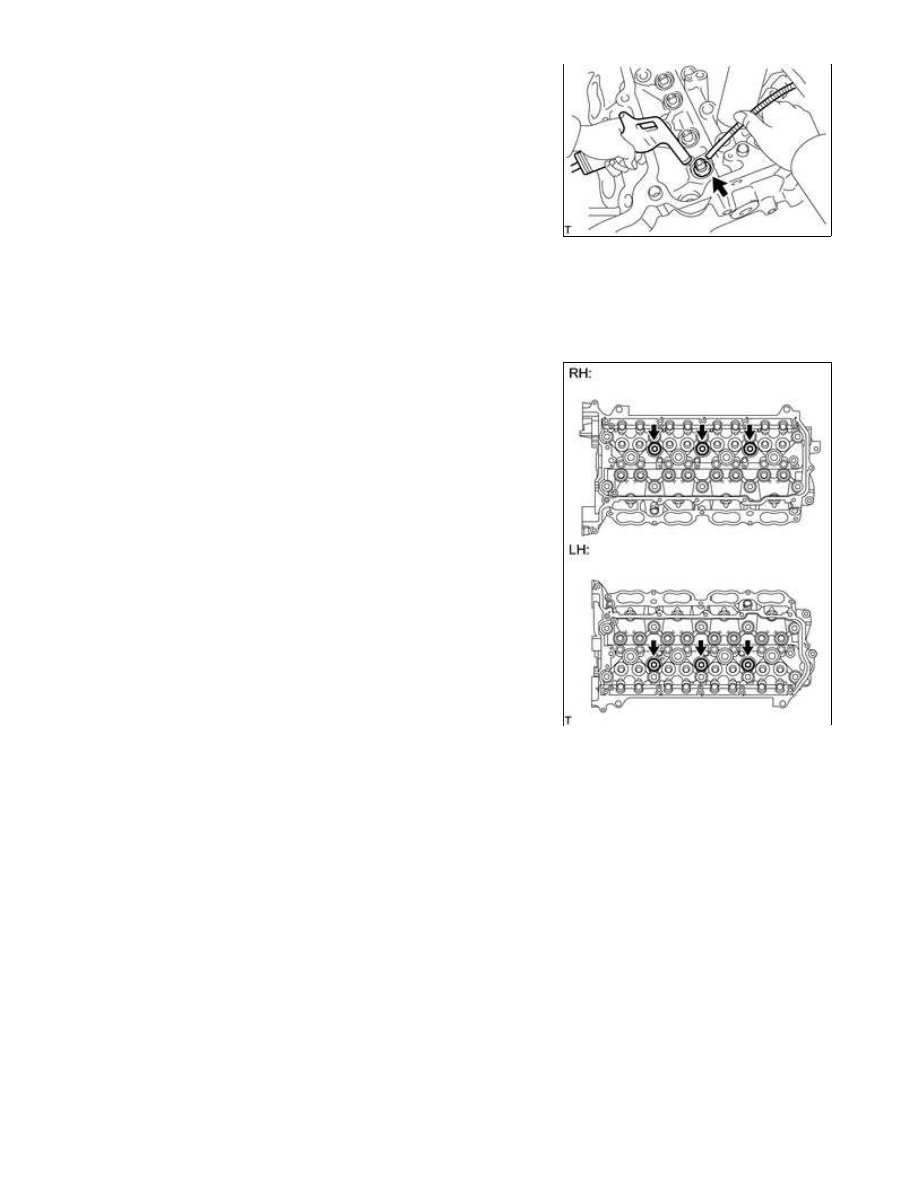

(a) Using compressed air and a magnetic finger, remove the valve

spring seat by blowing air onto it.

5. REMOVE NO. 1 STRAIGHT SCREW PLUG

NOTICE:

If water leaks from the No. 1 screw plug or the plug is corroded, replace it.

(a) Using a 10 mm hexagon wrench, remove the 6 screw plugs and

6 gaskets.

6. REMOVE NO. 2 STRAIGHT SCREW PLUG

1UR-FE ENGINE MECHANICAL: CYLINDER HEAD: DISASSEMB...
