Title: 1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

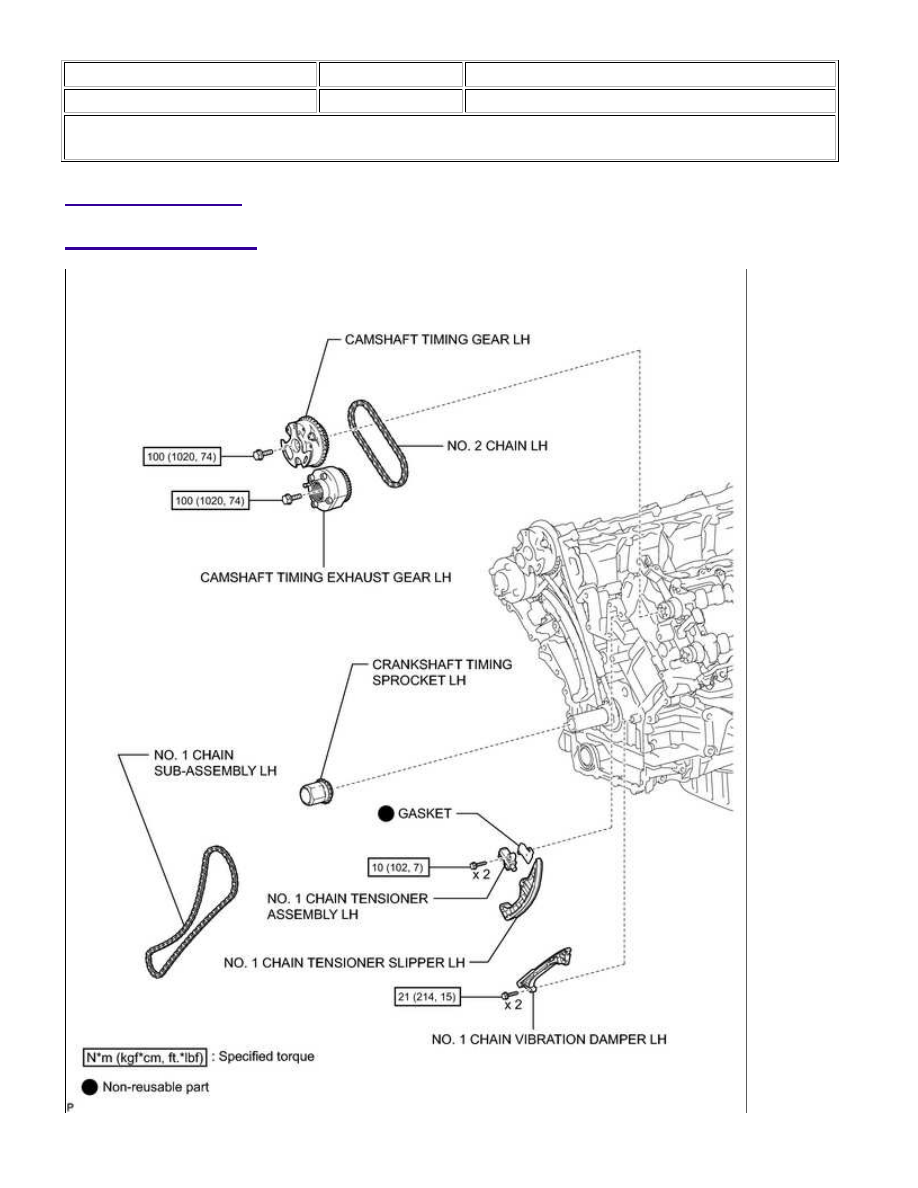

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COM...

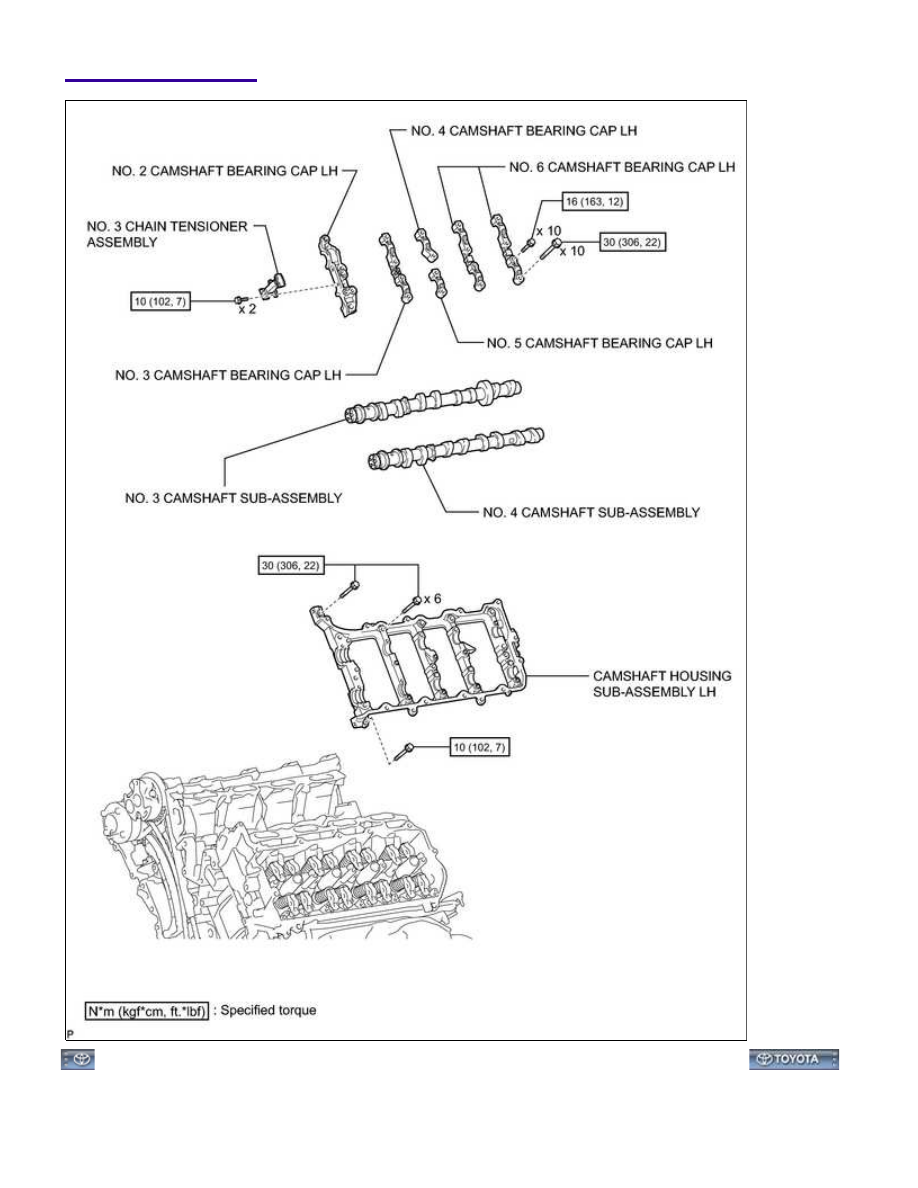

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): COM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5203SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

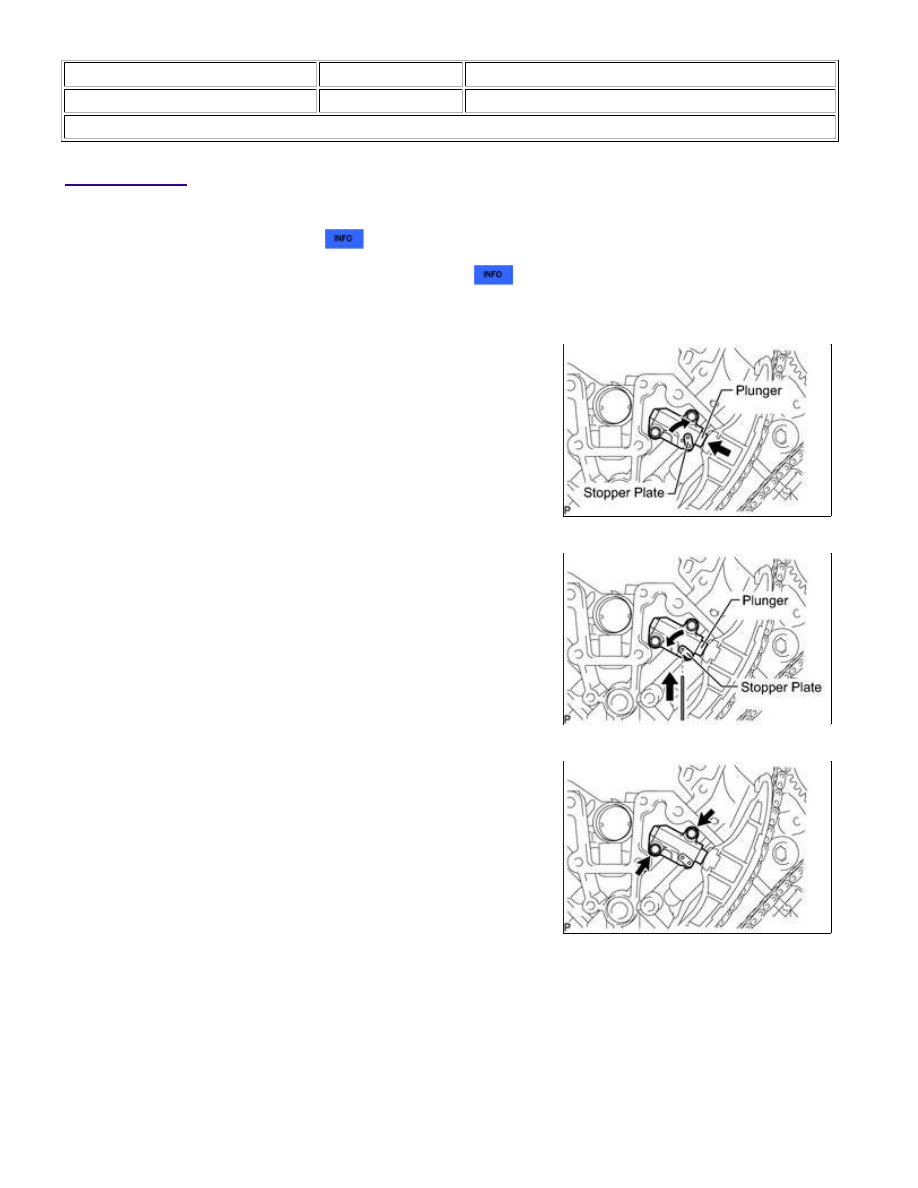

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

(a) Move the stopper plate upward to release the lock, and push the

plunger deep into the tensioner.

(b) Move the stopper plate downward to set the lock, and insert a

hexagon wrench into the stopper plate hole.

(c) Remove the 2 bolts, chain tensioner and gasket.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REM...

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

(a) Remove the 2 bolts and chain vibration damper.

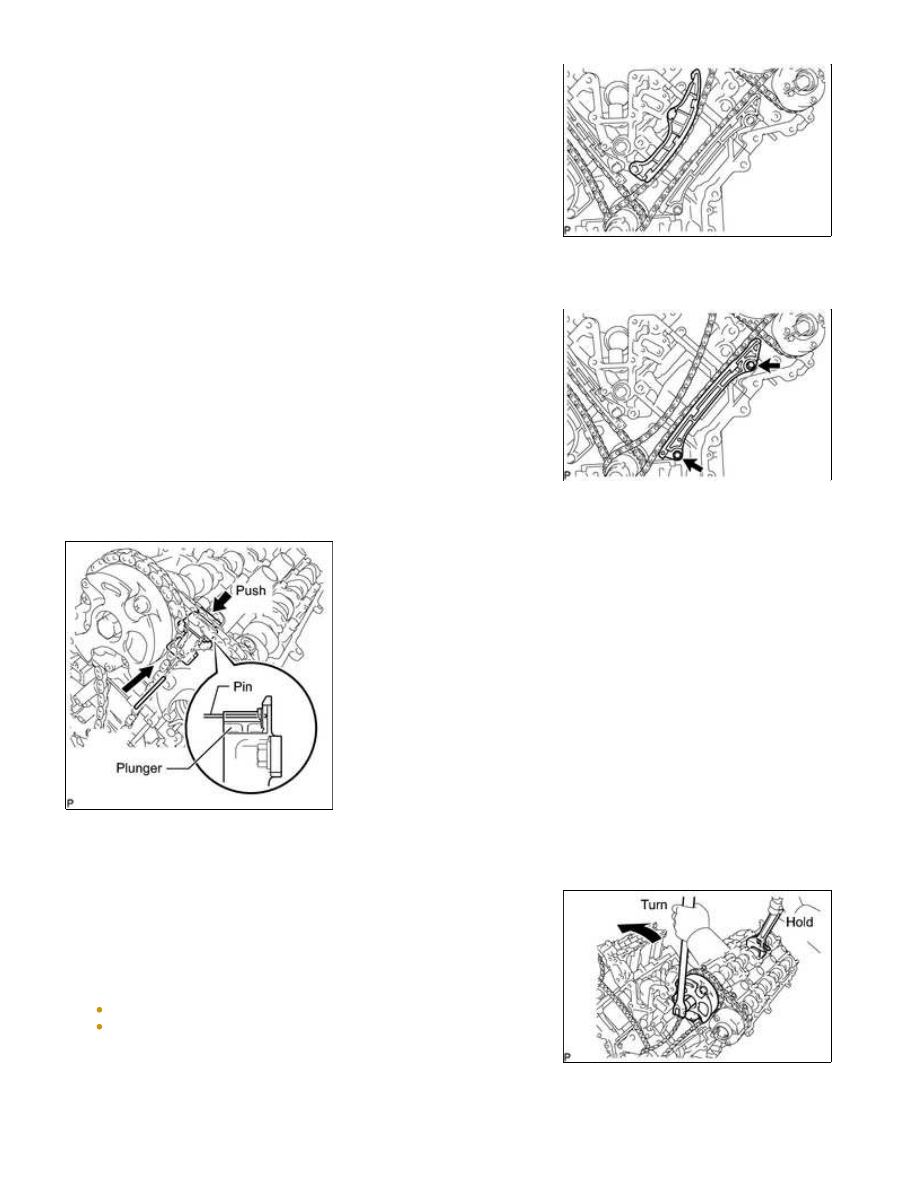

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

NOTICE:

Be careful not to damage the cylinder head with the wrench.
Do not disassemble the camshaft timing gear.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REM...
