A

OK

OK

Result

PROBLEM SYMPTOM

SUSPECTED AREA

PROCEED TO

A

All current and past idling speeds are stable

Fuel

B

HINT:

Through the customer problem analysis, confirm the fuel being used and the location at which the fuel was added

to check if the malfunction is caused by the fuel in the vehicle.

B

REPLACE FUEL

97.

CHECK CRANKSHAFT POSITION SENSOR

OK:

Sensor is installed correctly.

NG

SECURELY REINSTALL SENSOR

98.

CHECK HARNESS AND CONNECTOR (CRANKSHAFT POSITION SENSOR - ECM)

(a) Check the harnesses and connectors, referring to DTC P0335 inspection procedure



.

HINT:

REPAIR OR REPLACE HARNESS OR CONNECTOR

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

99.

CHECK CRANKSHAFT POSITION SENSOR

(a) Replace the crankshaft position sensor



.

(b) Check the engine start operation.

OK:

Malfunction has been repaired successfully.

NG

REPLACE ECM

OK

END (CRANKSHAFT POSITION SENSOR IS DEFECTIVE)

100.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE FUEL PUMP / SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, select the [Control the Fuel Pump / Speed] Active Test.

(d) When performing the Active Test, check for fuel leakage from the fuel pipes.

Result

RESULT

PROCEED TO

HINT:

GO TO STEP 101

A

REPAIR OR REPLACE FUEL LINE

101.

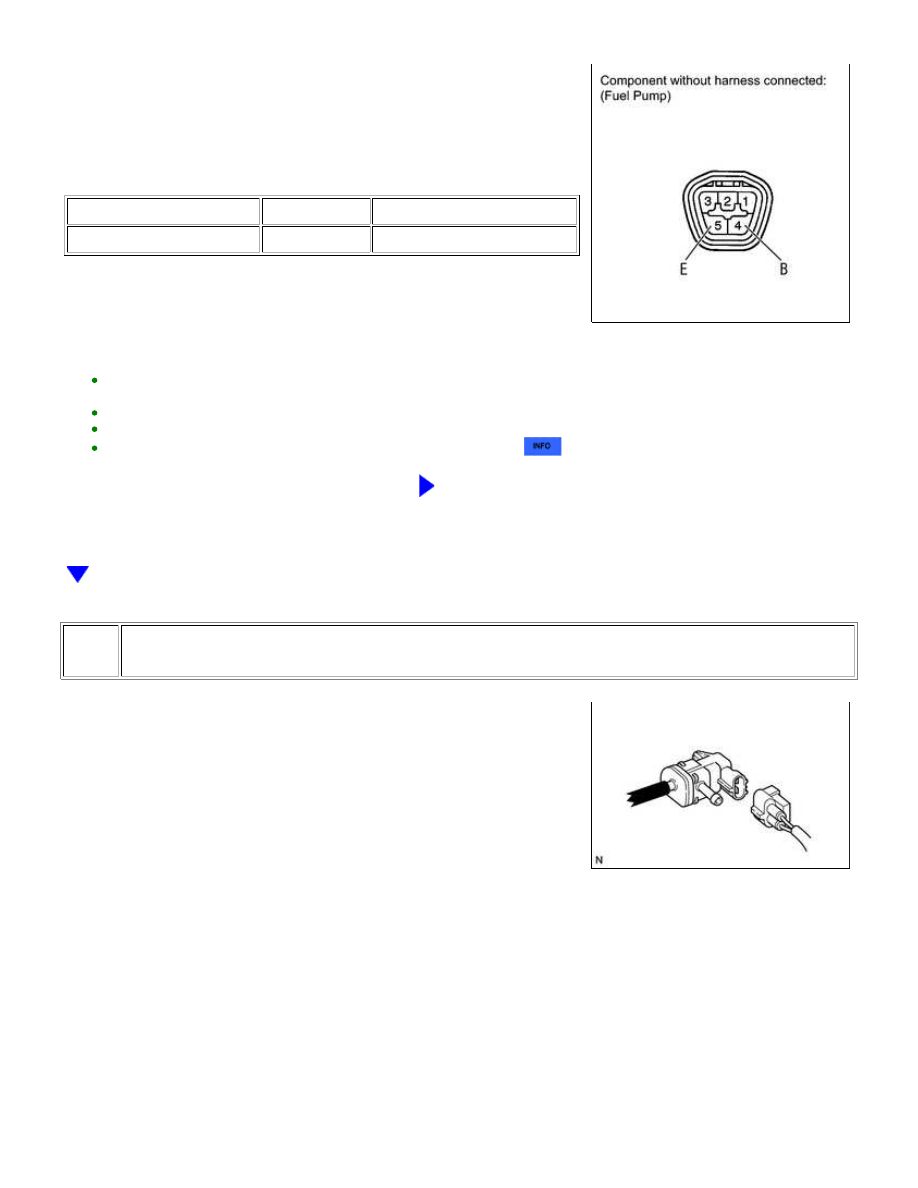

INSPECT FUEL PUMP

(a) Remove the fuel suction tube.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

OK

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (B) - 5 (E)

20°C

0.2 to 3.0 Ω

HINT:

Make sure there is no foreign matter such as iron particles on the fuel pump and no signs that the fuel pump was
stuck.
Make sure the internal connector is securely connected.
Make sure the fuel pump filter is not clogged.

Perform "Inspection After Repair" after replacing the fuel pump



.

NG

REPLACE FUEL PUMP

102.

CHECK PURGE VSV

(b) Start the engine.

(c) Idle the engine.

Standard:

Air does not flow

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

OK

HINT:

When this inspection is performed, the MIL may illuminate. After finishing the inspection, check and clear DTCs



.

NG

INSPECT PURGE VSV

103.

CHECK FUEL INJECTOR ASSEMBLY

RESULT

PROCEED TO

4000 ppm or higher

A

Less than 4000 ppm

B

HINT:

If the concentration is 4000 ppm or higher, a fuel injector may have a sealing problem.

Perform "Inspection After Repair" after replacing the fuel injector assembly



.

B

GO TO STEP 104

A

REPLACE FUEL INJECTOR ASSEMBLY

104.

CHECK INTAKE VALVE

(a) Check if carbon is on the intake valves.

RESULT

PROCEED TO

Carbon present

A

No carbon present

B

B

GO TO STEP 105

A

CLEAN INTAKE VALVE

105.

READ VALUE USING TECHSTREAM (ISC LEARNING VALUE)

(a) Connect the Techstream to the DLC3.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...
