A

31.

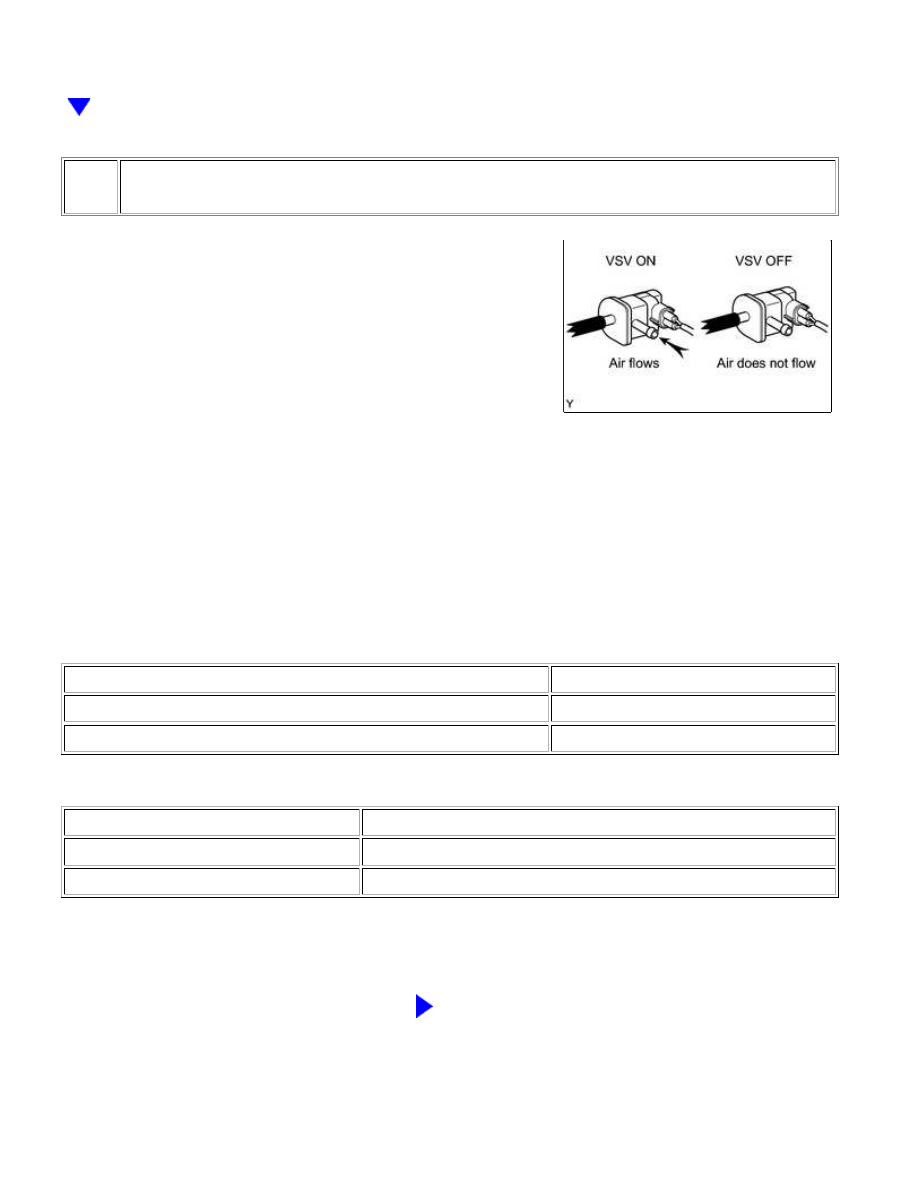

PERFORM ACTIVE TEST USING TECHSTREAM

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch ON.

(d) Start the engine.

(e) Enter the following menus: Powertrain / Engine and ECT / Active Test / Activate the VSV for Evap

Control.

(f) Operate the purge VSV and check the airflow.

OK:

ACTIVATE THE VSV FOR EVAP CONTROL

SPECIFIED CONDITION

ON

Air flows

OFF

Air does not flow

Result

RESULT

PROCEED TO

NG

A

OK

B

HINT:

B

CHECK FOR INTERMITTENT PROBLEMS

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

A

32.

CHECK CONNECTOR CONNECTION CONDITION (ECM)

(a) Check the ECM connector connection condition.

HINT:

RECONNECT CONNECTOR CORRECTLY

OK

REPLACE ECM

33.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE FUEL PUMP DUTY)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump Duty.

(e) When performing the Active Test, check for an operating sound from the fuel pump.

Standard:

CONTROL THE FUEL PUMP DUTY

SPECIFIED CONDITION

25 or 80%

Operating sound heard

OFF

Operating sound not heard

Result

RESULT

PROCEED TO

Abnormal

A

Normal

B

HINT:

A

A

B

GO TO STEP 35

34.

INSPECT FUEL PUMP

(a) Inspect the fuel pump



.

HINT:

Perform "Inspection After Repair" after replacing the fuel pump



.

NG

REPLACE FUEL PUMP

OK

CHECK FUEL PUMP CONTROL CIRCUIT

35.

CHECK FUEL SYSTEM

(a) Check the fuel system.

Check the fuel pump operation.

Check the fuel leaks.

Check the fuel pressure.

Perform the Active Test (Control the Select Cylinder Fuel Cut).

HINT:

For the fuel system On-vehicle Inspection, refer to the following procedures



.

Result

RESULT

PROCEED TO

Abnormal

A

Normal

B

B

CHECK FOR INTERMITTENT PROBLEMS

36.

CHECK FUEL SYSTEM

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

A

(a) Check for foreign matter such as iron particles around the fuel pump (fuel pump, fuel pump filter and

inside the fuel tank), and for signs that the fuel pump was stuck.

Result

RESULT

PROCEED TO

There is foreign matter or signs that fuel pump was stuck

A

There is no foreign matter and no signs that fuel pump was stuck

B

HINT:

If there is foreign matter such as iron particles on the fuel pump, fuel filter or fuel tank, remove the foreign

matter.

B

REPAIR OR REPLACE FUEL SYSTEM

37.

CHECK FUEL SYSTEM

(a) Check the fuel system.

Check the fuel pump operation.

Check the fuel leaks.

Check the fuel pressure.

Perform the Active Test (Control the Select Cylinder Fuel Cut).

HINT:

For the fuel system On-vehicle Inspection, refer to the following procedures



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

OK

END

38.

CHECK IGNITION SYSTEM

(a) Perform ignition system On-vehicle Inspection



.

HINT:

Perform "Inspection After Repair" after repairing or replacing the ignition system



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...
