TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

2 (SCC) - Case GND

Always

1.62 to 1.78 Ω

Text in Illustration

*a

Component without harness connected

(Solenoid Coil Sub-assembly)

*b

Case GND

HINT:

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HO901GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

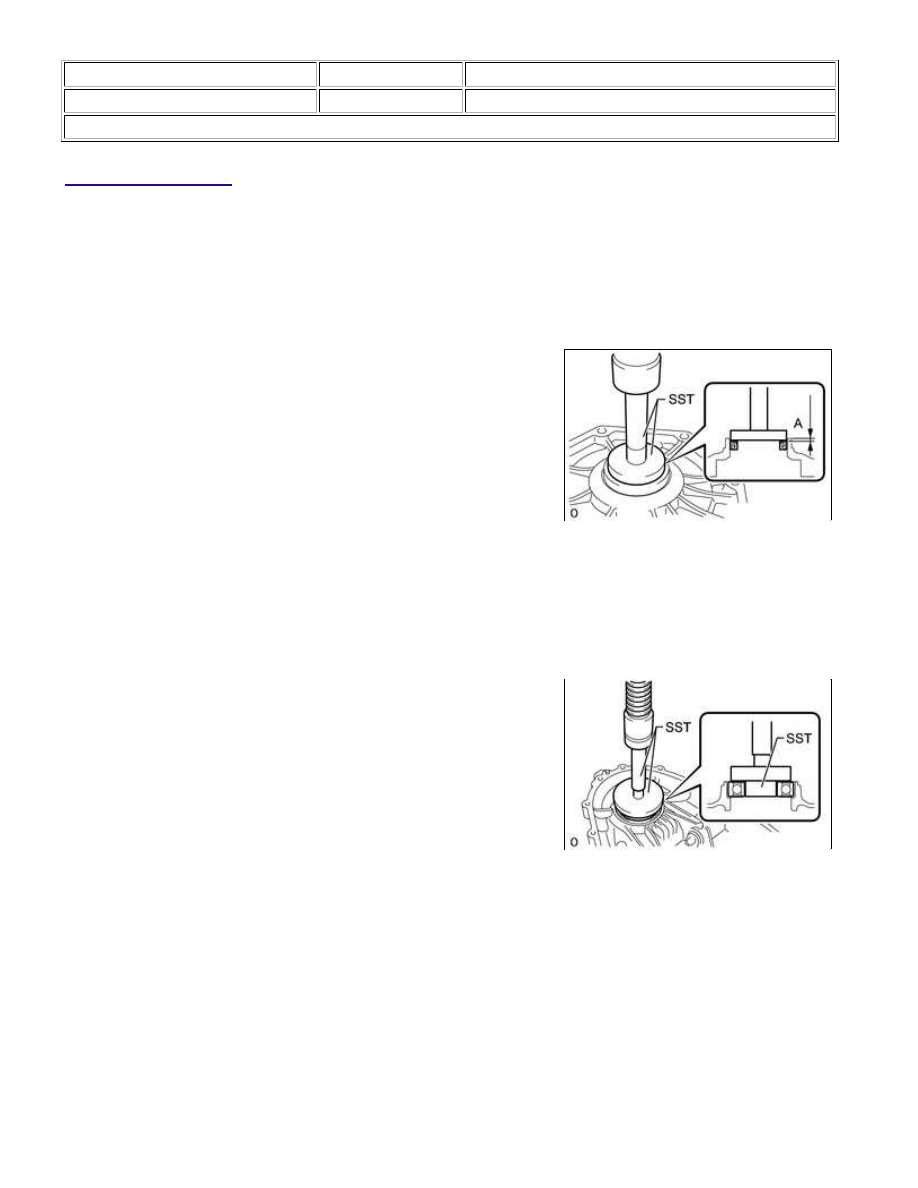

1. INSTALL TRANSFER CASE OIL SEAL

(a) Using SST and a hammer, tap in a new transfer case oil seal as

shown in the illustration.

SST: 09950-60010

09951-00630

SST: 09950-70010

09951-07100

Drive in depth (A):

1.4 to 2.4 mm (0.056 to 0.094 in.)

NOTICE:

Be careful not to damage or deform the transfer case oil seal.

2. INSTALL TRANSFER DRIVEN SPROCKET BEARING (FRONT)

(a) Using SST and a press, press in a new transfer driven sprocket

bearing (front) as shown in the illustration.

SST: 09950-60010

09951-00390

09952-06010

SST: 09950-60020

09951-00910

SST: 09950-70010

09951-07100

NOTICE:

The transfer driven sprocket bearing (front) should be installed

completely.

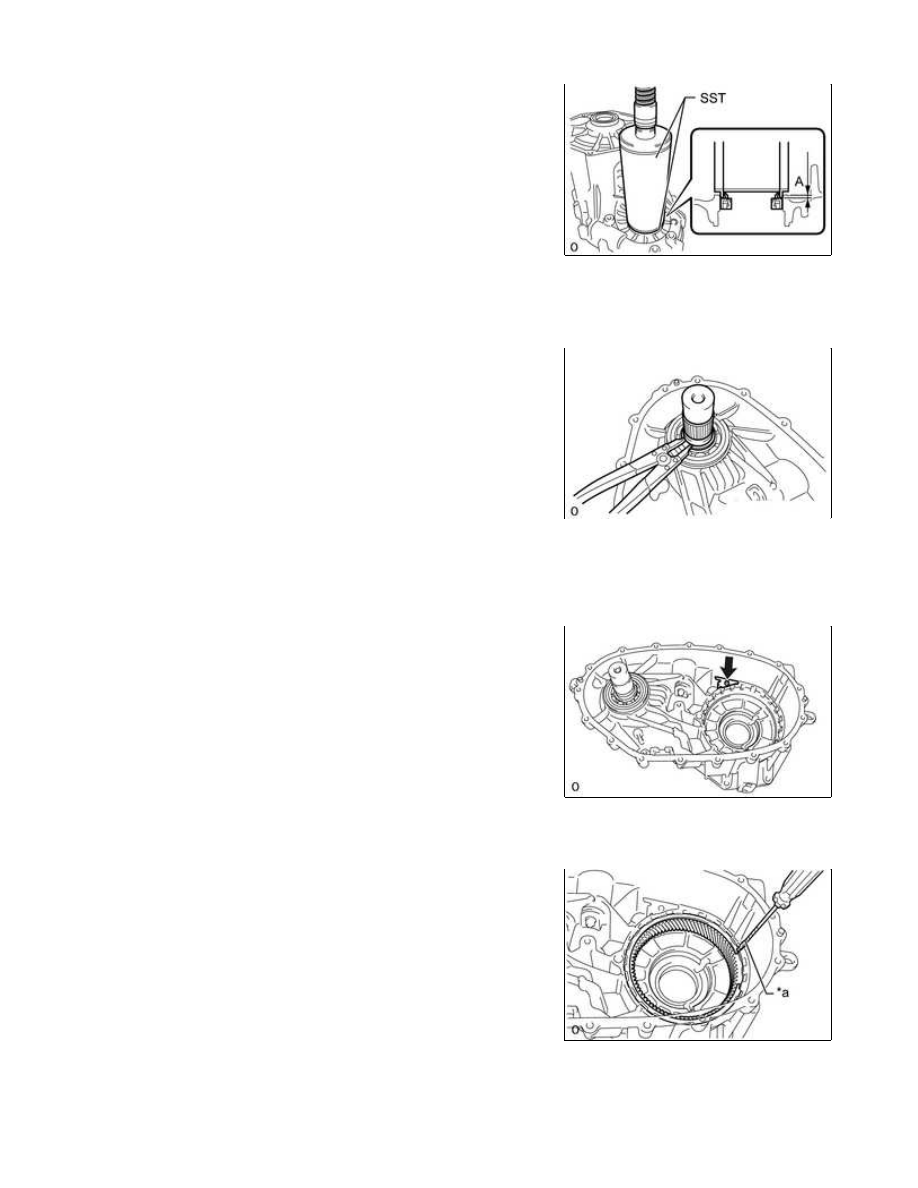

3. INSTALL NO. 2 TRANSFER CASE OIL SEAL

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...

(a) Using SST and a press, press in a new No. 2 transfer case oil

seal as shown in the illustration.

SST: 09316-12010

SST: 09513-36040

Drive in depth (A):

1.5 to 2.5 mm (0.060 to 0.098 in.)

NOTICE:

Be careful not to damage or deform the No. 2 transfer case oil

seal.

4. INSTALL OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY (FRONT)

(a) Install the output shaft companion flange sub-assembly (front).

(b) Using a snap ring expander, install the shaft snap ring.

5. INSTALL TRANSFER OIL SEPARATOR

(a) Using a T25 ''TORX'' socket wrench, install the bolt and transfer

oil separator.

Torque:

7.6 N·m {77 kgf·cm, 67in·lbf}

6. INSPECT TRANSFER LOWER PLANETARY RING GEAR

(a) Install the transfer lower planetary ring gear.

(b) Using a screwdriver, install the transfer lower planetary ring gear hole snap ring.

Text in Illustration

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...

*a

Protective Tape

HINT:

Tape the screwdriver tip before use.

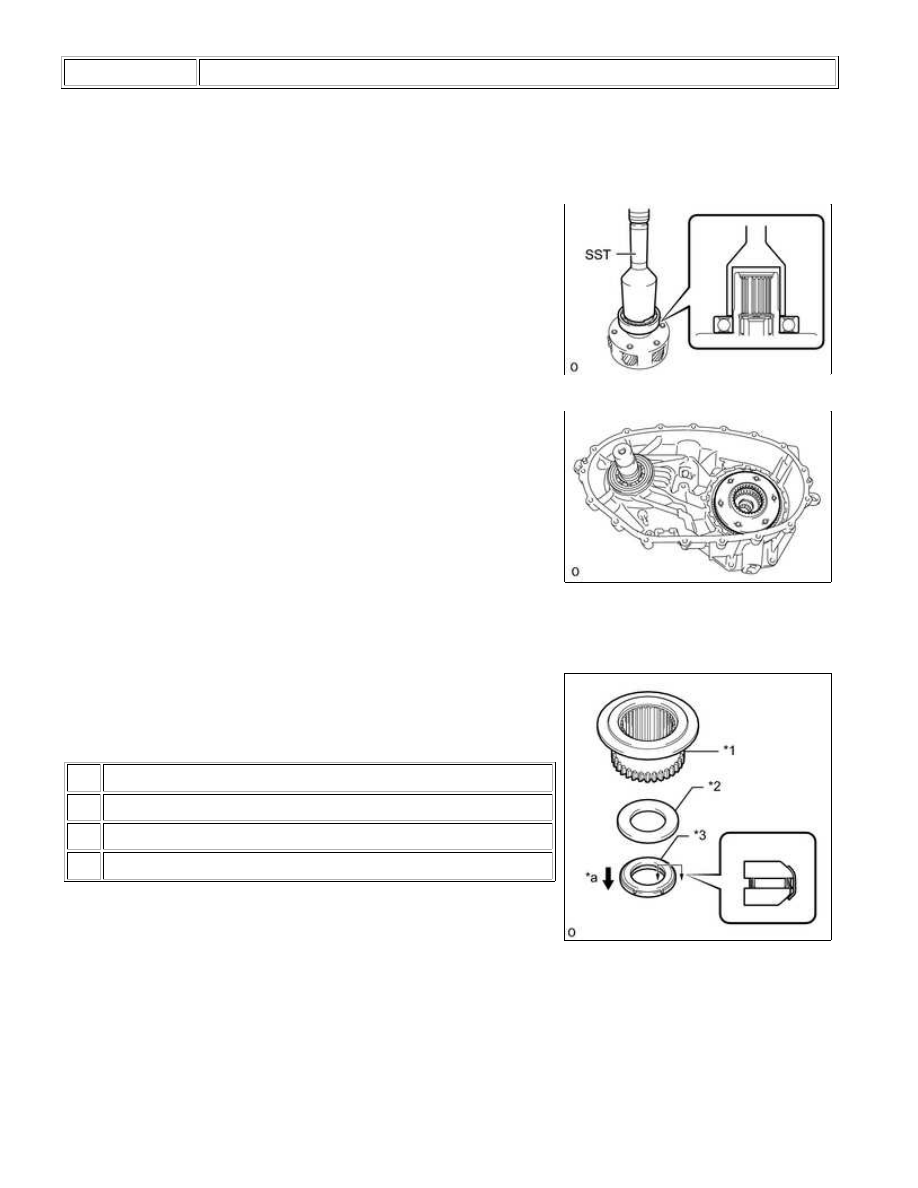

7. INSTALL TRANSFER LOWER PLANETARY GEAR ASSEMBLY

(a) Using SST and a press, press in a new transfer input gear radial

ball bearing.

SST: 09214-76011

NOTICE:

The transfer input gear radial ball bearing should be installed

completely.

(b) Install the transfer lower planetary gear assembly.

8. INSTALL TRANSFER HIGH AND LOW CLUTCH SLEEVE

(a) Install the transfer lower planetary gear bearing, the No. 2

transfer output shaft spacer and the transfer high and low clutch

sleeve.

Text in Illustration

*1

Transfer High and Low Clutch Sleeve

*2

No. 2 Transfer Output Shaft Spacer

*3

Transfer Lower Planetary Gear Bearing

*a

Transfer Lower Planetary Gear Assembly Side

NOTICE:

Make sure that the transfer lower planetary gear bearing is

installed facing the correct direction.

9. INSTALL REAR TRANSFER OUTPUT SHAFT

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...
