Toyota Tundra (2015 year). Manual - part 33

AUDIO / VISUAL: SATELLITE RADIO TUNER (for Floor Shift Type)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUK023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: SATELLITE RADIO TUNER (for Floor Shift Type): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

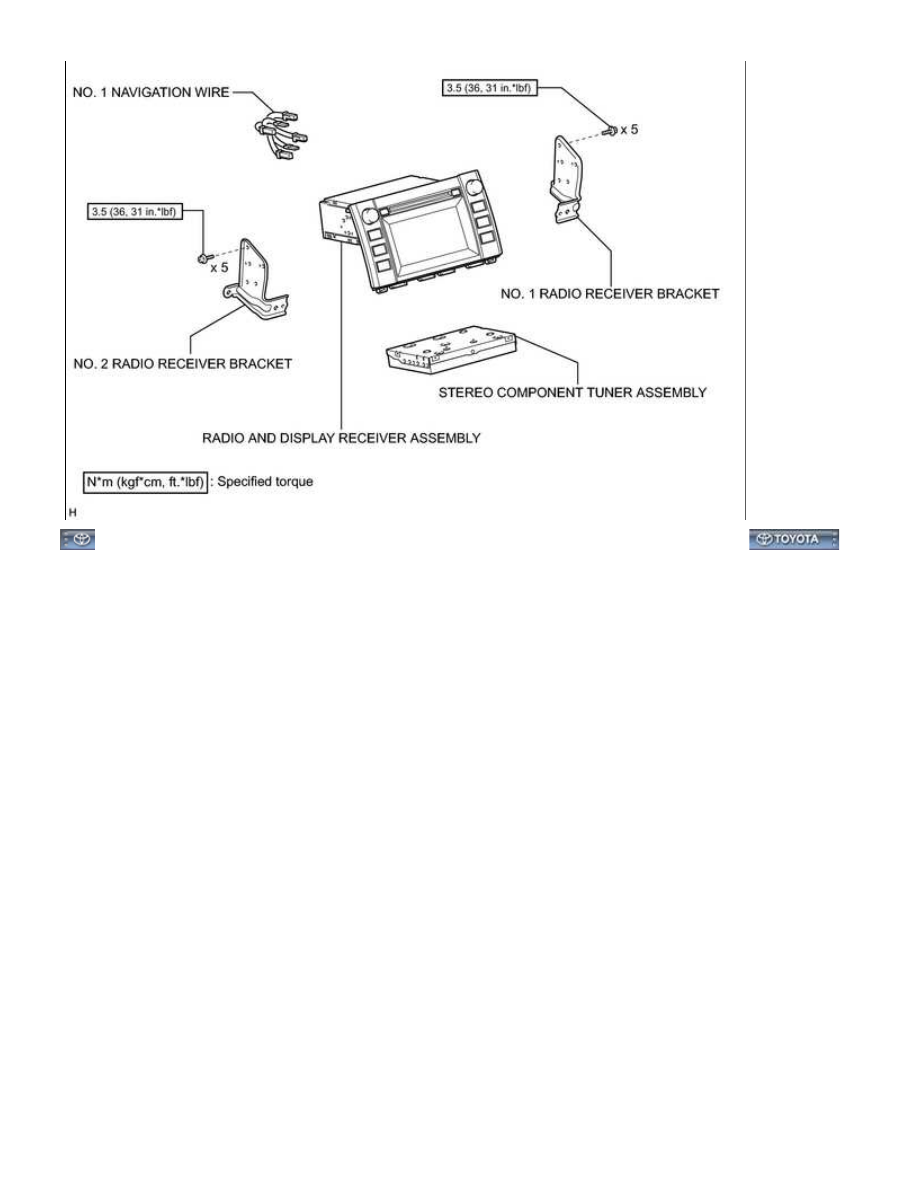

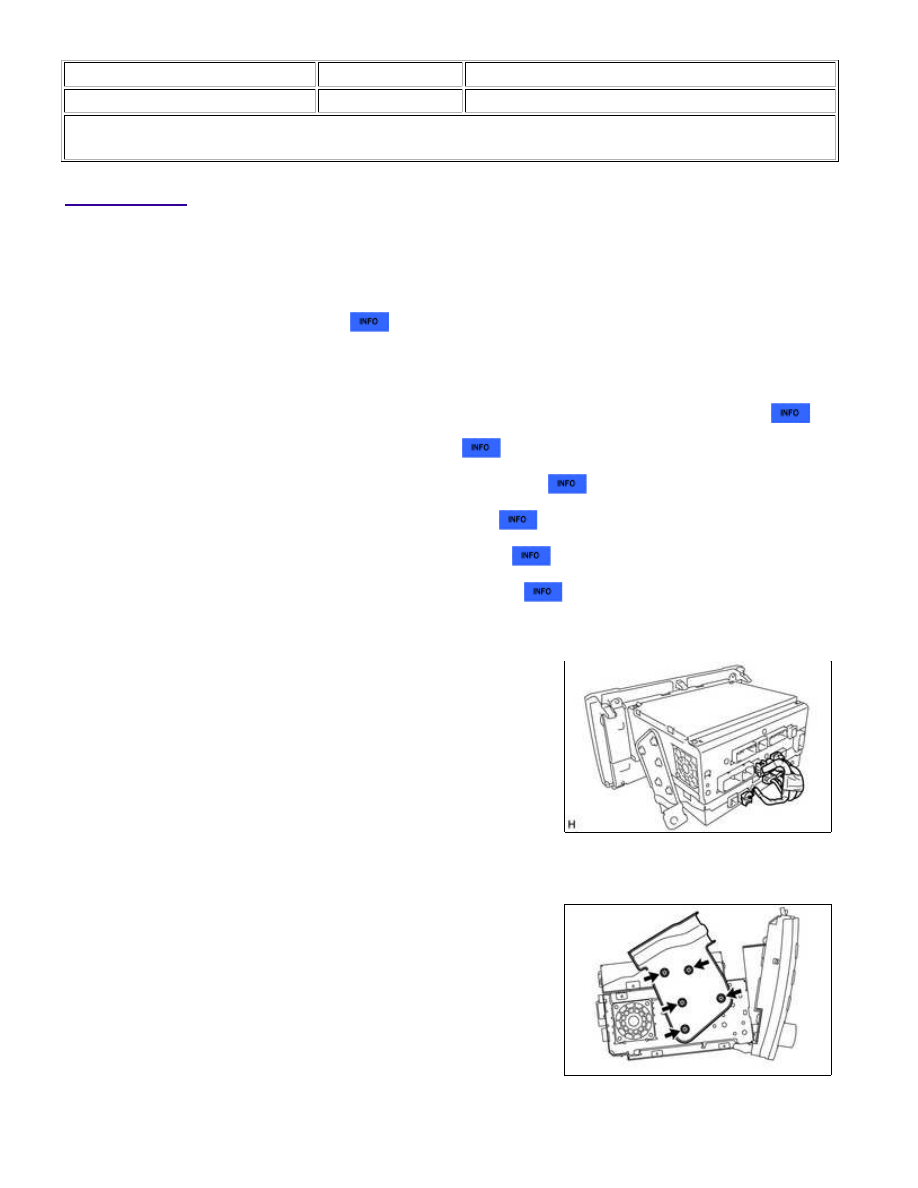

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

4. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

5. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

6. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

7. REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY

8. REMOVE NO. 1 NAVIGATION WIRE

(a) Disconnect each connector and remove the No. 1 navigation

wire.

9. REMOVE NO. 1 RADIO RECEIVER BRACKET

(a) Remove the 5 bolts and No. 1 radio receiver bracket.

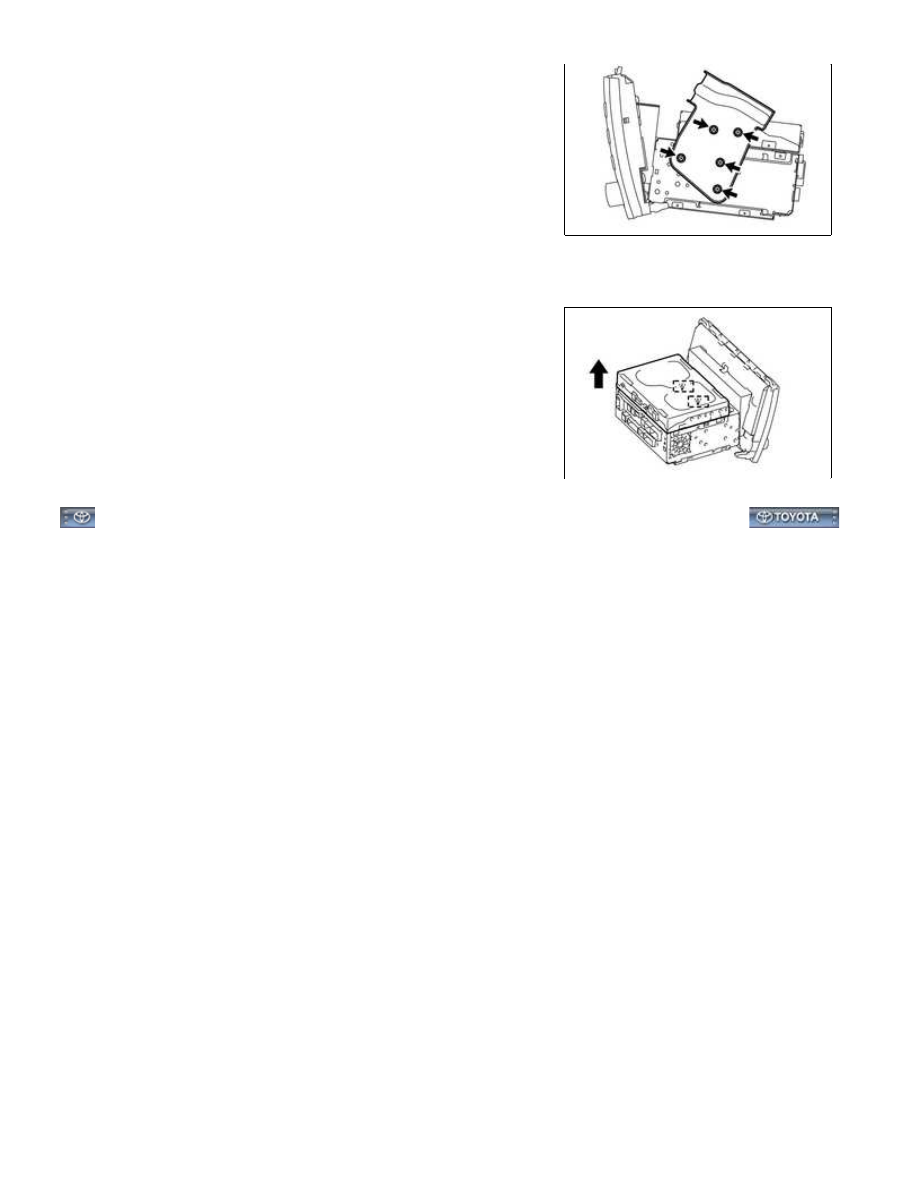

10. REMOVE NO. 2 RADIO RECEIVER BRACKET

AUDIO / VISUAL: SATELLITE RADIO TUNER (for Floor Shift Type)...

(a) Remove the 5 bolts and No. 2 radio receiver bracket.

11. REMOVE STEREO COMPONENT TUNER ASSEMBLY

(a) Detach the 2 guides and remove the stereo component tuner

assembly as shown in the illustration.

AUDIO / VISUAL: SATELLITE RADIO TUNER (for Floor Shift Type)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZUI022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: SATELLITE RADIO TUNER (for Floor Shift Type): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

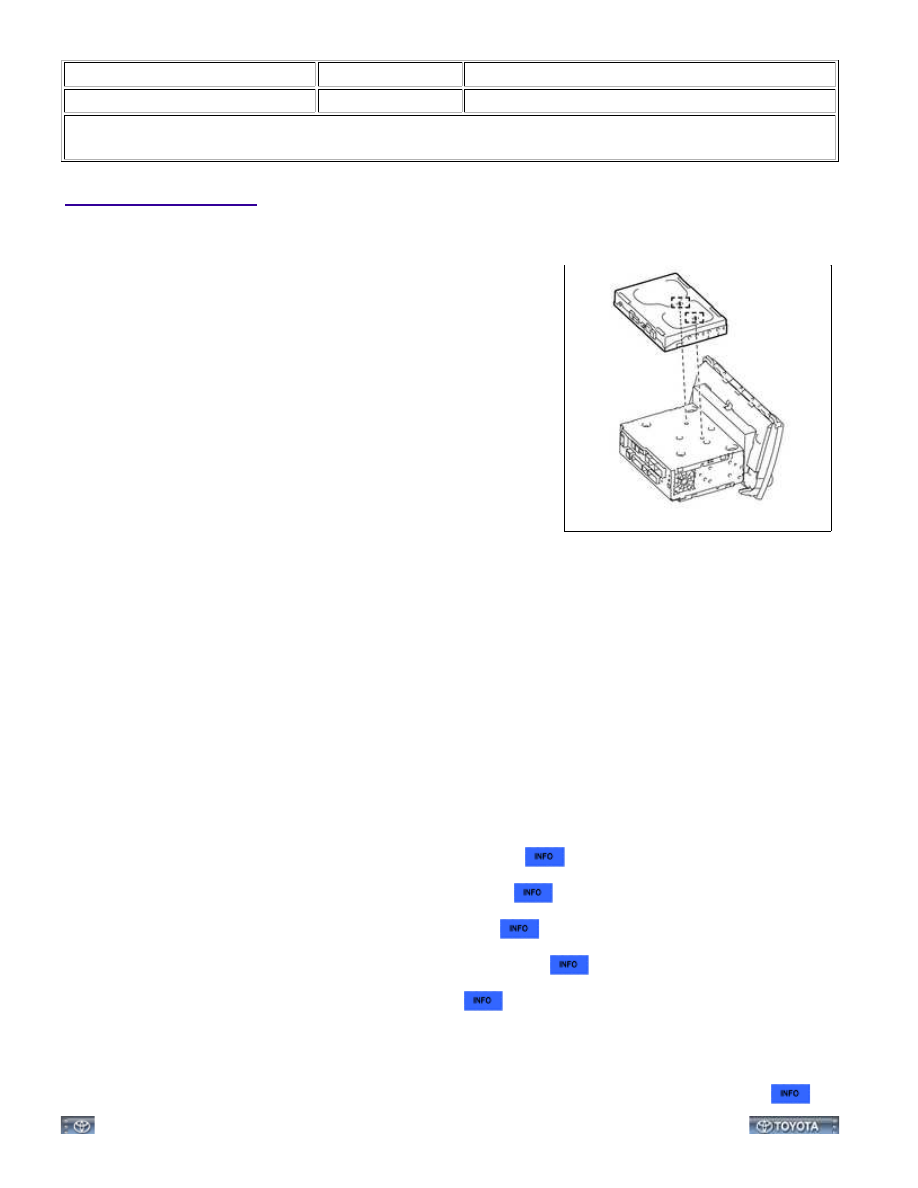

INSTALLATION

1. INSTALL STEREO COMPONENT TUNER ASSEMBLY

(a) Attach the 2 guides to install the stereo component tuner

assembly as shown in the illustration.

2. INSTALL NO. 2 RADIO RECEIVER BRACKET

(a) Install the No. 2 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

3. INSTALL NO. 1 RADIO RECEIVER BRACKET

(a) Install the No. 1 radio receiver bracket with the 5 bolts.

Torque:

3.5 N·m {36 kgf·cm, 31in·lbf}

4. INSTALL NO. 1 NAVIGATION WIRE

(a) Connect each connector to install the No. 1 navigation wire.

5. INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY

6. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

7. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

8. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

9. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.
