Toyota Tundra. Manual - part 2384

6

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Starting (3UR-FE) - Tundra































CABIN AIR FILTERS

Clean Air Filter - Tundra

REMOVAL & INSTALLATION

CABIN AIR FILTER

Removal & Installation

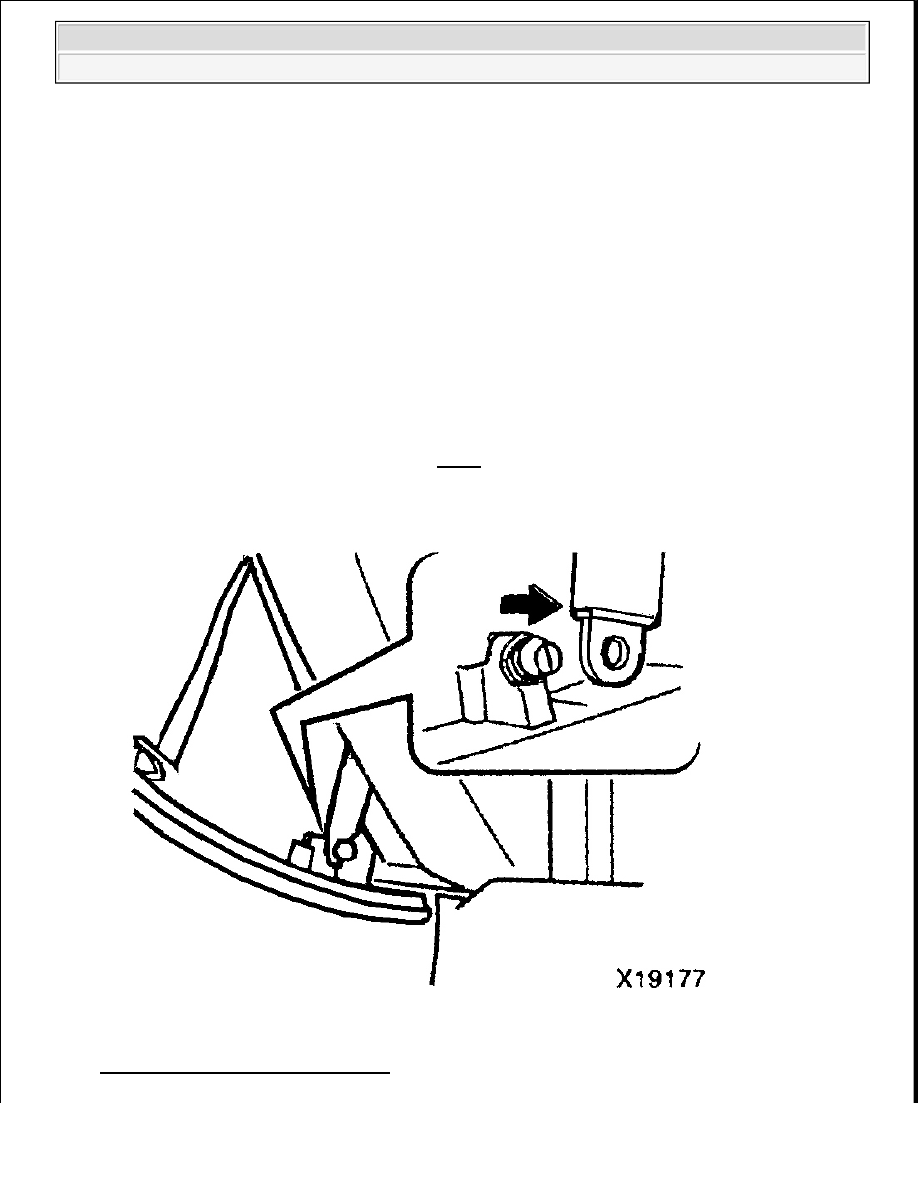

1. Open the glove box. Slide off the damper. See Fig. 1.

Fig. 1: Sliding Off Glove Box Damper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Manufacturer's terminology for this filter is Clean Air Filter.

NOTE:

Some vehicles are not automatically equipped with a cabin air filter. They may
be a dealer option, at time of vehicle purchase.



2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra





2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra

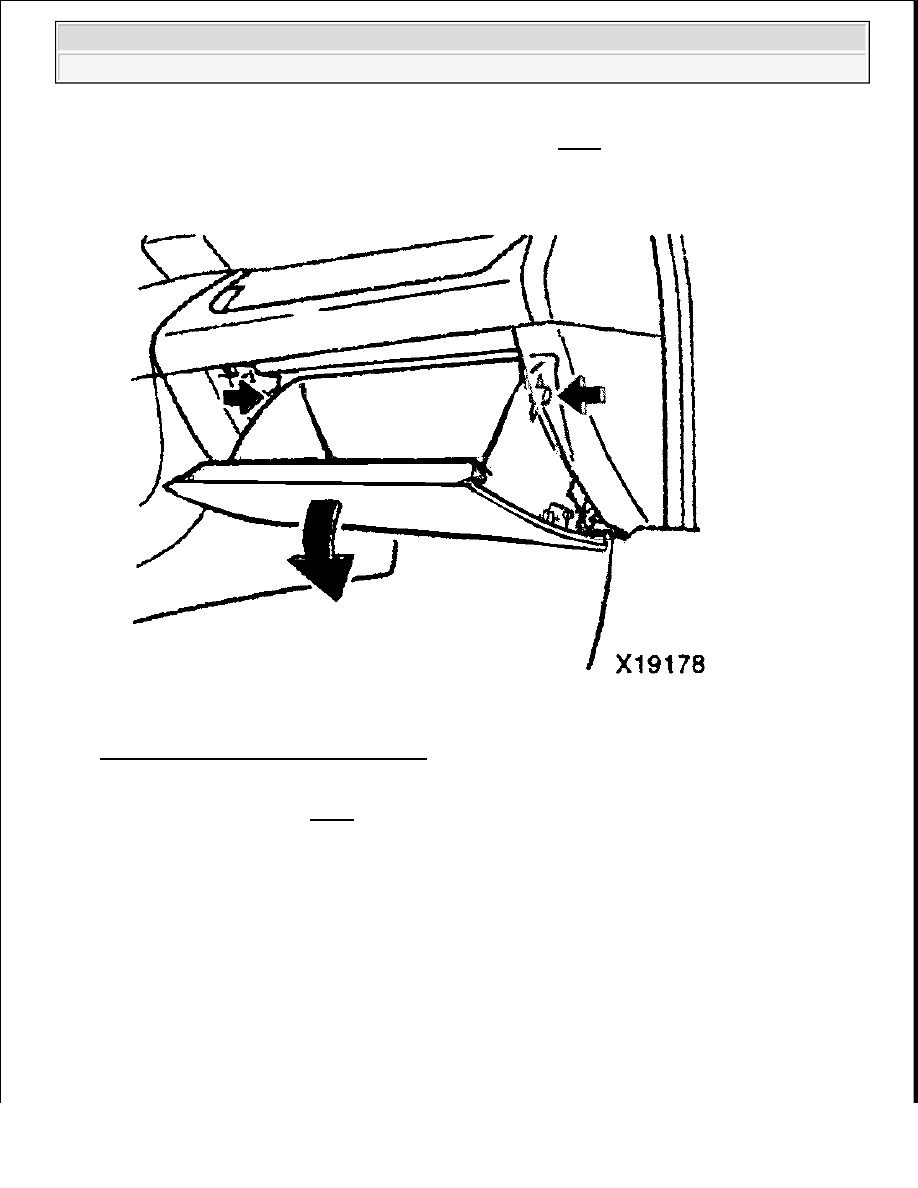

2. Push in each side of the glove box to disconnect the claws. See Fig. 2.

Fig. 2: Pushing In Each Side Of Glove Box
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Remove the filter cover. See Fig. 3.



2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra





























Fig. 3: Removing The Filter Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Pull the filter out of the filter outlet. See Fig. 4.



2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra
