Toyota Auris (2015 год). Руководство - часть 120

529

7-3. Самостоятельное техническое обслуживание

7

Те
хн

и

че

ск

о

е

 обсл

уж
ив

ан

и

е

 и

 ух

од
 за

 ав

то

мобилем

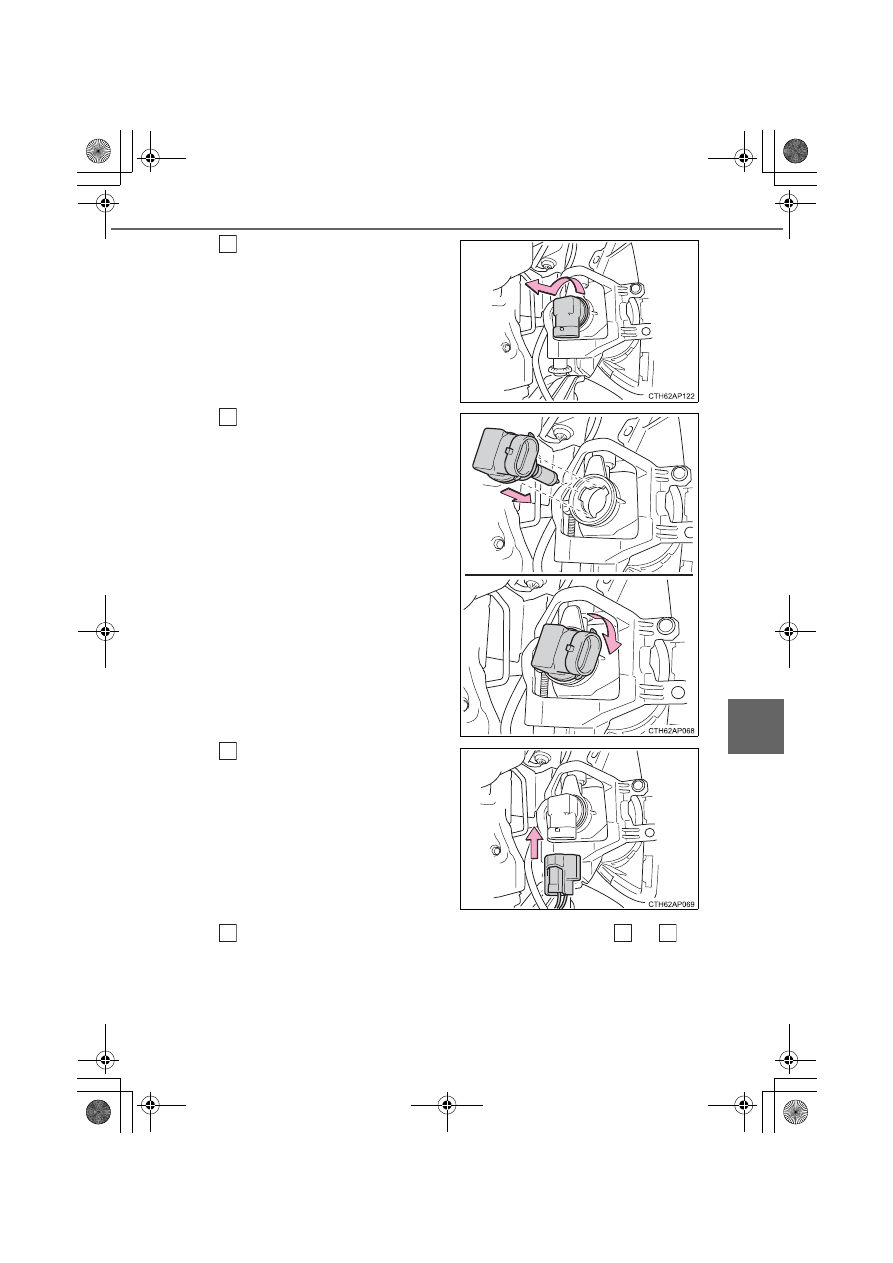

Поверните

цоколь

лампы

против  часовой  стрелки  и
снимите его.

Установите

новую

лампу

фонаря.

Совместите 3 язычка  на  лампе
фонаря  с  креплением  и  вставьте
лампу.

Поверните  по  часовой  стрелке  и
зафиксируйте цоколь лампы.

Установите разъем.

Осторожно потрясите разъем для
проверки  надежности  крепления,
включите

передние

противотуманные

фары

и

визуально  проверьте,  что  через
крепление не проходит свет.

При  установке  подкрылка,  устанавливайте,  проводя

  и

  в

обратном направлении.

Убедитесь, что подкрылок установлен на внутренней поверхности бампера.

5

6

7

8

3

2

530

7-3. Самостоятельное техническое обслуживание

■

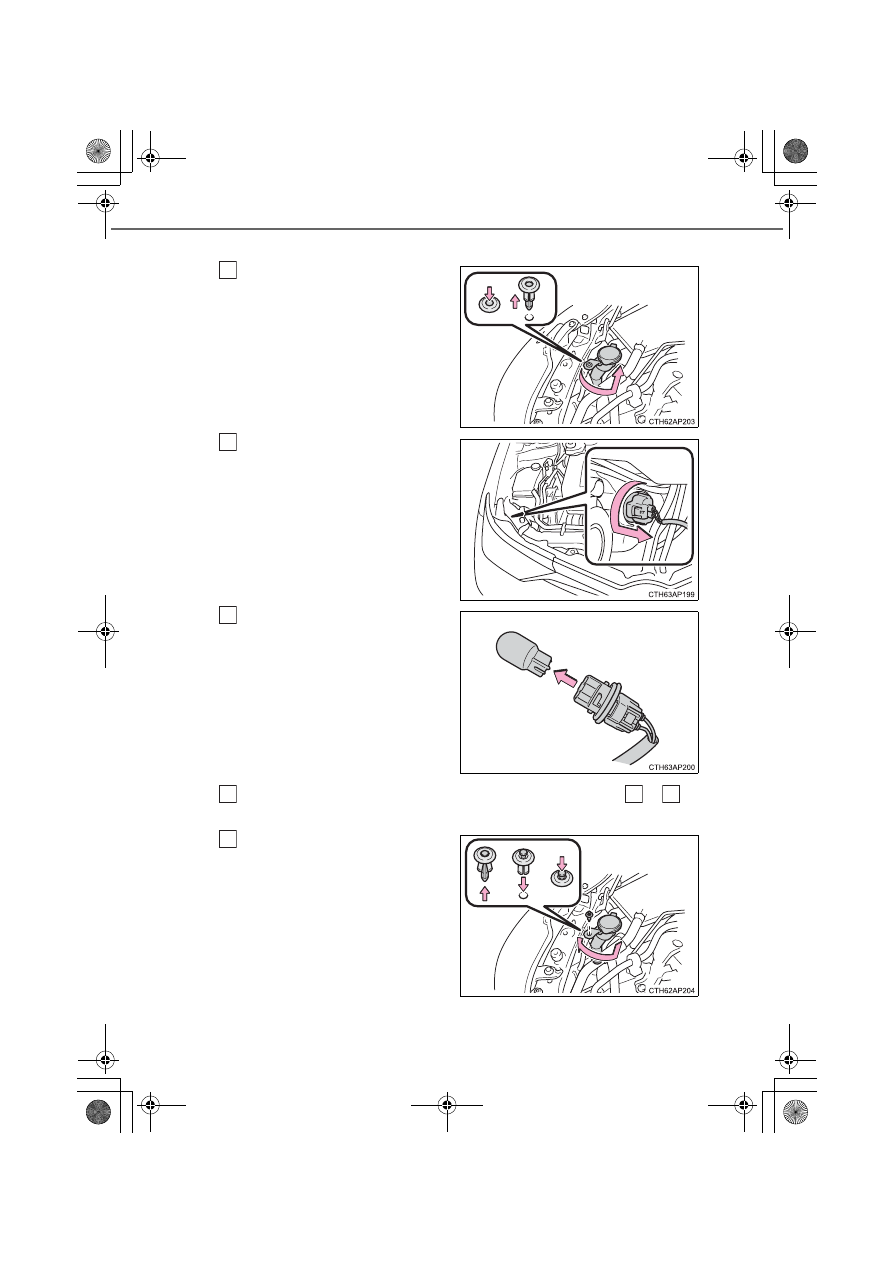

Передние указатели поворота

Снимите  крепежный  зажим.
Вытащите

заливную

горловину  бачка  омывателя,
повернув  ее. (Только  при
замене правой лампы).

Поверните

цоколь

лампы

против часовой стрелки.

Извлеките лампу фонаря.

При установке лампы фонаря, устанавливайте, проводя

 и

 в

обратном направлении.

Установите

заливную

горловину  бачка  омывателя,
вставив

и

повернув

ее.

Установите крепежный зажим.
(Только  при  замене  правой
лампы).

1

2

3

4

3

2

5

531

7-3. Самостоятельное техническое обслуживание

7

Те
хн

и

че

ск

о

е

 обсл

уж
ив

ан

и

е

 и

 ух

од
 за

 ав

то

мобилем

■

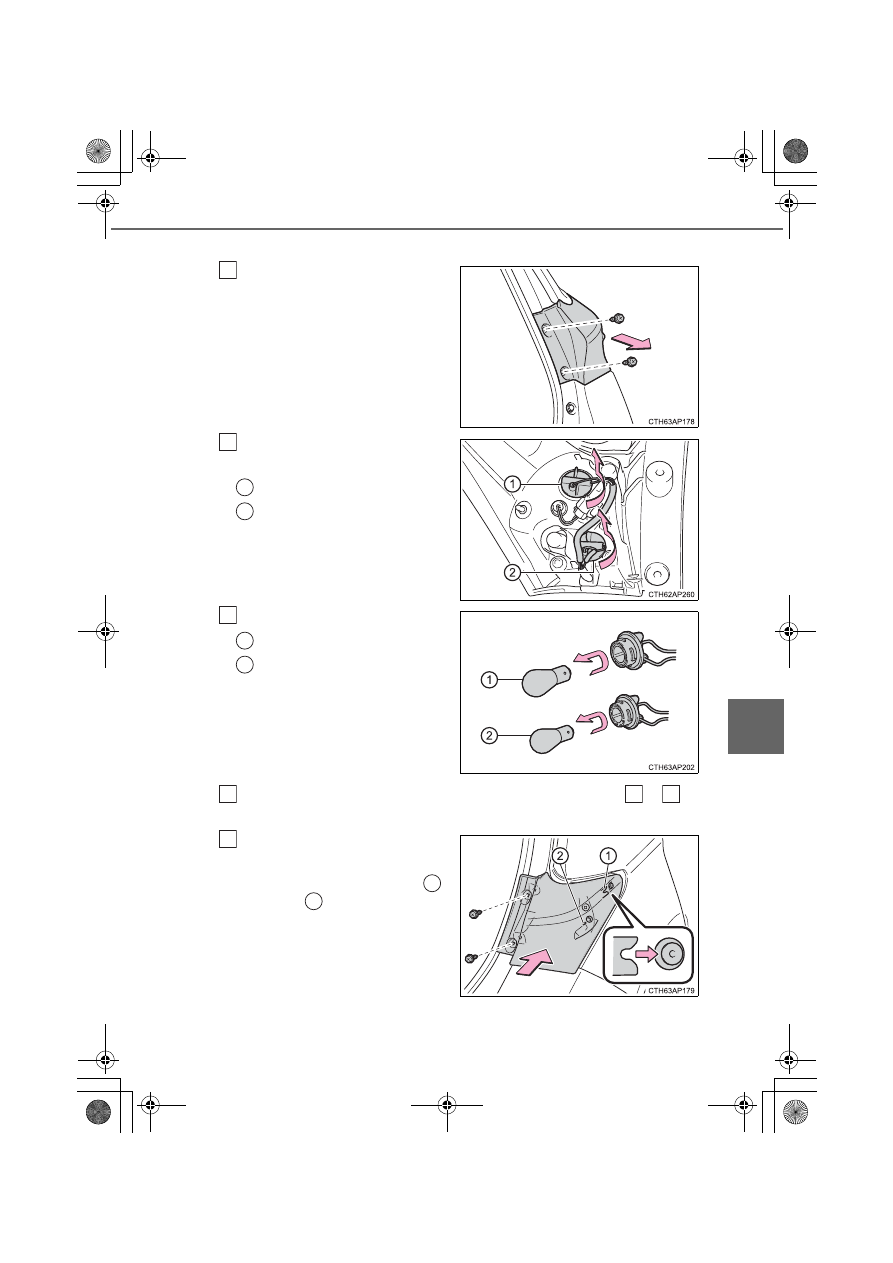

Стоп-сигналы и задние указатели поворота

Откройте  дверь  багажного
отделения  и  отверните  2
винта.  Снимите  лампу  в
сборе,  потянув  ее  назад  под
прямым углом.

Поверните

цоколь

лампы

против часовой стрелки.

Стоп-сигналы

Задние указатели поворота

Извлеките лампу фонаря.

Стоп-сигналы

Задние указатели поворота

При установке лампы фонаря, устанавливайте, проводя

 и

 в

обратном направлении.

Установите  фару  в  сборе,  а
затем установите 2 винта.

Совместите  направляющую  (

)

и штифт  (

)  на  фаре в сборе с

креплением во время установки.

1

2

1
2

3

1
2

4

3

2

5

1

2

532

7-3. Самостоятельное техническое обслуживание

■

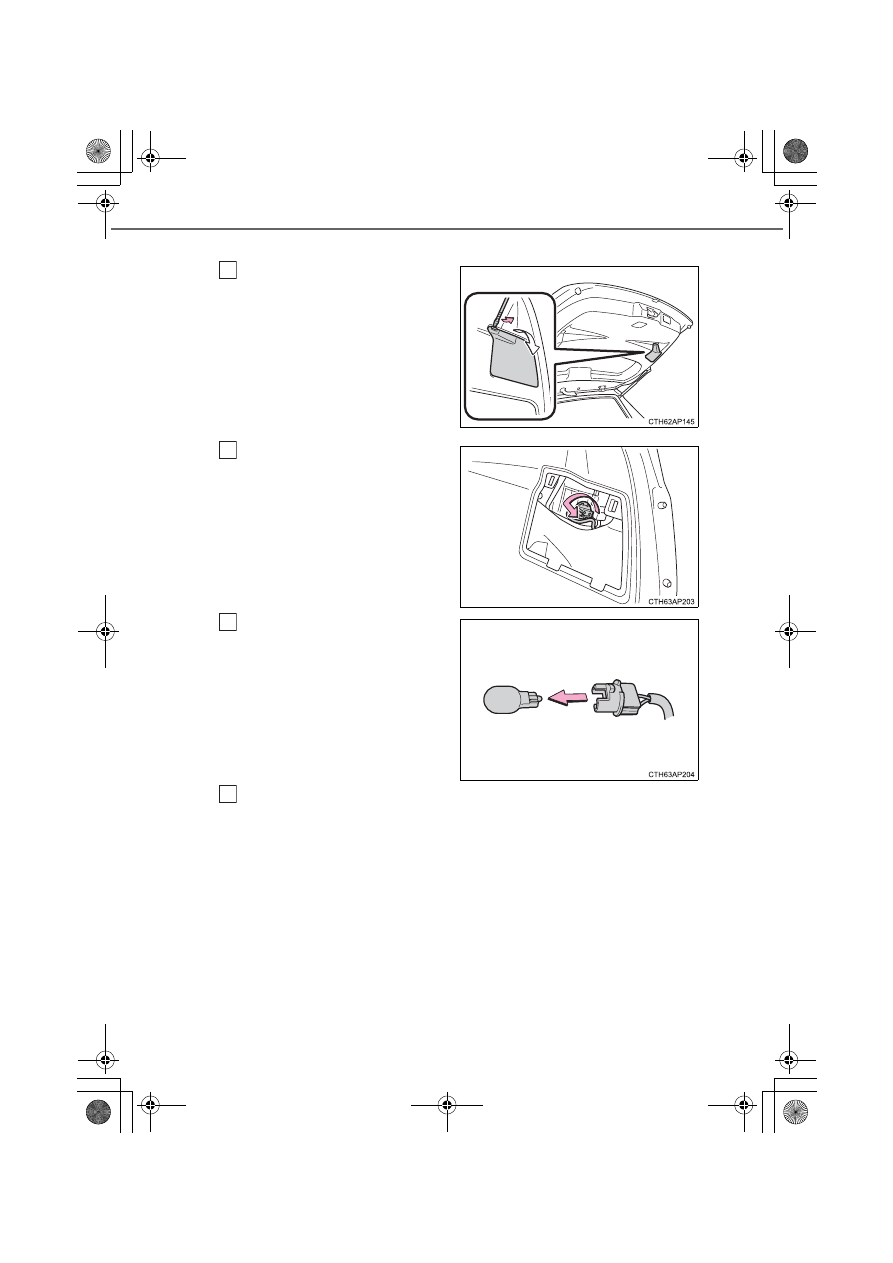

Фонарь заднего хода

Откройте  дверь  багажного
отделения и снимите крышку.

Вставьте  плоскую  отвертку  или
похожий  предмет  в  отверстие  в
верхней  части  крышки  и  снимите
ее, как показано на иллюстрации.

Во

избежание

повреждения

автомобиля  оберните  плоскую
отвертку лентой.

Поверните

цоколь

лампы

против  часовой  стрелки  и
снимите его.

Извлеките лампу фонаря.

Во  время  установки  выполните  указанные  действия  в  обратной
последовательности.

1

2

3

4
