Toyota Hilux (2016 год). Руководство - часть 144

587

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

X

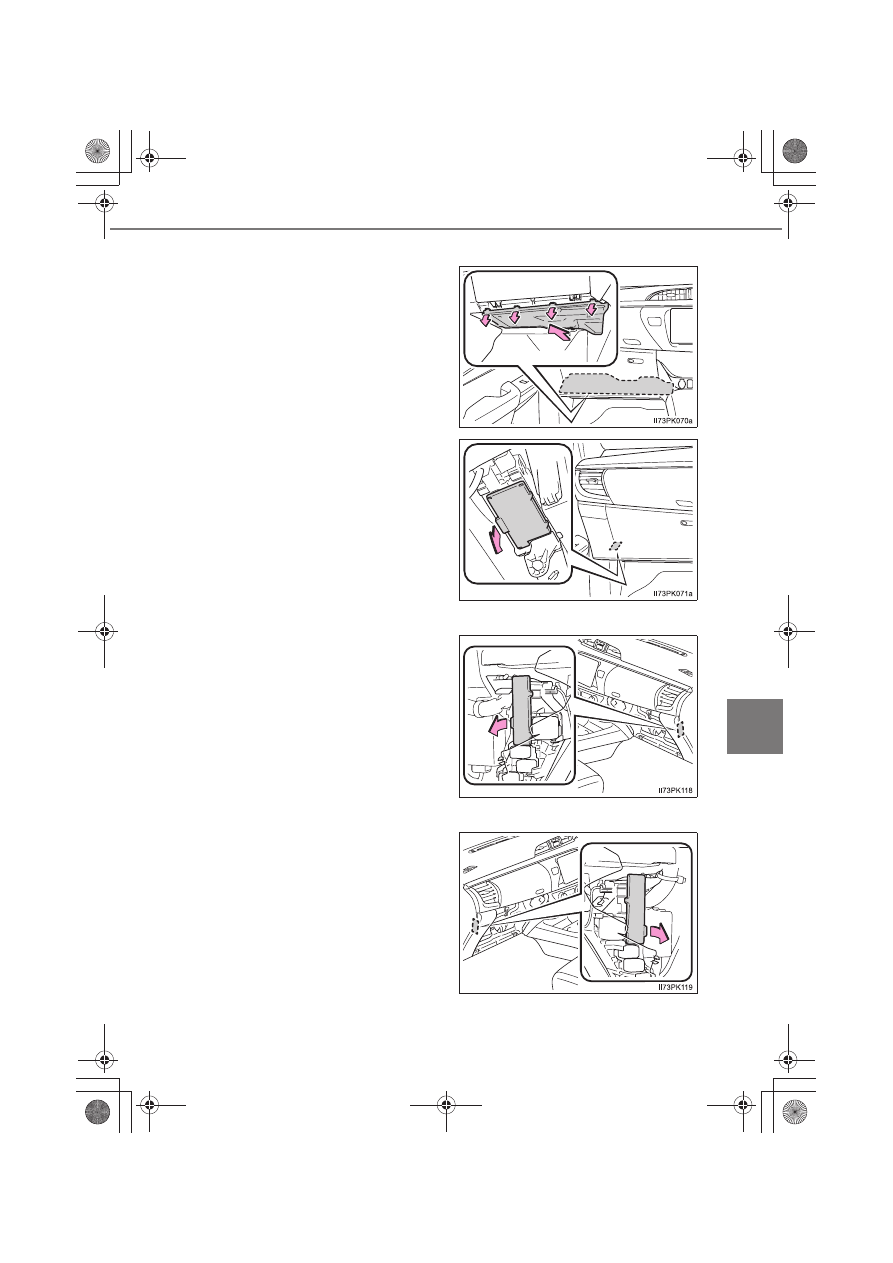

Под панелью приборов (автомобили с правым рулем)

Снимите крышку (при наличии).

Снимите крышку.

X

За панелью приборов (автомобили с левым рулем)

Выньте перчаточный ящик
(

→стр. 580) и снимите крышку.

X

За панелью приборов (автомобили с правым рулем)

Выньте перчаточный ящик
(

→стр. 580) и снимите крышку.

588

7-3. Самостоятельное техническое обслуживание

X

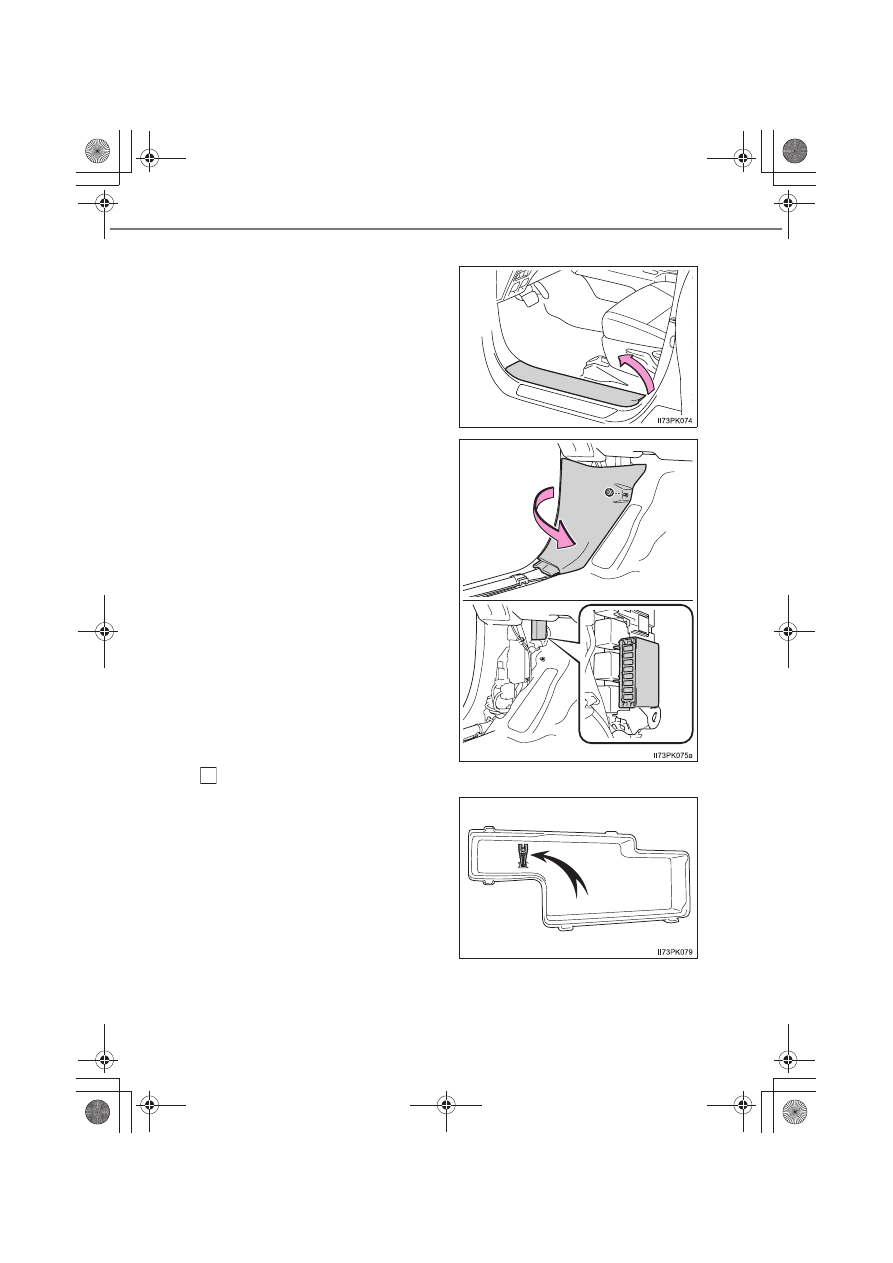

За боковой панелью капота

Снимите  пластину  порога  двери
водителя  (автомобили  с  левым
рулем)  или  пластину  порога  двери
переднего  пассажирского  сиденья
(автомобили с правым рулем).

Отверните  гайку  и  снимите
боковую панель капота.

Снимите предохранитель.

С  помощью  съемника  можно
извлечь

только

плавкий

предохранитель типа A.

3

589

7-3. Самостоятельное техническое обслуживание

7

Тех
ниче
ск

ое

 обслужи

вани
е

 и

 уход

 за

 автомо

билем

Проверьте, не перегорел ли предохранитель.

Исправный предохранитель

Перегоревший предохранитель

Типы A, В, C и D:
Замените

перегоревший

предохранитель

новым

предохранителем,

рассчитанным  на  соответствующую  номинальную  силу  тока.  Номинальная
сила тока указана на крышке коробки плавких предохранителей.

Тип E:
Обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota либо
в другую организацию, имеющую соответствующую квалификацию и оснащение.

4

1
2

X

Тип A

X

Тип B

X

Тип С

X

Тип D

X

Тип E

590

7-3. Самостоятельное техническое обслуживание

■

После замены плавкого предохранителя

●

Если  фонари  не  включаются  даже  после  замены  плавкого  предохранителя,
может потребоваться замена лампы. (

→стр. 591)

●

Если  предохранитель,  установленный  на  замену,  снова  перегорает,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской Toyota либо  у  другого  специалиста  надлежащей  квалификации,
имеющего соответствующее оборудование.

■

При наличии перегрузки в электрической цепи
Плавкие  предохранители  перегорают  при  превышении  допустимого  тока,
защищая жгут проводов от повреждения.

ПРЕДУПРЕЖДЕНИЕ

■

Для  предотвращения  выхода  системы  из  строя  и  возникновения  в
автомобиле пожара
Соблюдайте следующие меры предосторожности.
Несоблюдение  может  привести  к  повреждению  автомобиля,  и,  возможно,  к
пожару или травмам.

●

Никогда

не

используйте

вместо

перегоревшего

предохранителя

предохранитель  с  более  высоким  значением  номинальной  нагрузки  по  току,
чем указано, или другие предметы.

●

Всегда  используйте  подлинный  плавкий  предохранитель Toyota или
эквивалент.
Никогда  не  заменяйте  предохранитель  куском  проволоки,  даже  на  короткое
время.

●

Не  модифицируйте  плавкие  предохранители  или  коробки  плавких
предохранителей.

ВНИМАНИЕ!

■

Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической  цепи  у  авторизованного  дилера  или  в  ремонтной  мастерской
Toyota либо в другой организации, имеющей соответствующую квалификацию
и оснащение.
