Toyota Corolla Fielder. Тормозная система
Toyota Corolla Fielder. Прокачка тормозной системы |
. . Порядок работы:
.
. Примечание: после любых работ, связанных с попаданием воздуха в тормозную систему, производите ее прокачку
Внимание: не допускайте попадания рабочей жидкости на окрашенные
поверхности. . |
Toyota Corolla Fielder. Проверка и регулировка педали тормоза |
Проверка1. Снимите напольный коврик
2. Убедитесь, что высота педали отрегулирована согласно рисунку,
Регулировка педали тормоза
1 - выключатель стоп сигналов,
3. При необходимости отрегулируйте высоту педали
з) Проверьте расстояние между корпусом выключателя стоп-сигналов
и) Затяните контргайку выключателя стоп-сигналов м) После регулировки высоты педали проверьте свободный ход педали.
Примечание: если расстояние между выключателем стоп-сигналов и
ограничителем
4. Проверка свободного хода педали
б) Нажмите на педаль до начала ощущения сопротивления.
Если свободный ход педали не соответствует указанному, то проверьте расстояние между выключателем стоп-сигналов и ограничителем хода педали тормоза. Если оно соответствует техническим данным, то проверьте тормозную систему на наличие неисправностей

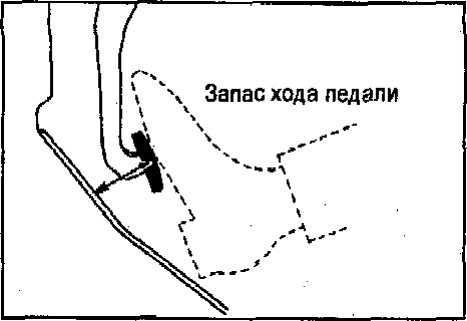

5. Проверка запаса хода педали. Опустите рычаг стояночного тормоза.
Если запас хода педали тормоза не соответствует заданному, то найдите |
Toyota Corolla Fielder. Снятие и установка педали тормоза |
При снятии и установке педали тормоза руководствуйтесь рисунком
Снятие педали тормоза
Примечание: при сборке на поверхности, указанные стрелками, нанесите консистентную смазку |
Toyota Corolla Fielder. Снятие главного тормозного цилиндра |
Главный тормозной цилиндр
1 - крышка, 2 - сетчатый фильтр, 3 - бачок, 4 - резиновая втулка,
8 - поршень №2 в сборе, 9 - поршень №1 в сборе
Примечание: при сборке на поверхности, указанные стрелками, нанесите
1. Используя шприц, удалите тормозную жидкость из цилиндра.
2. Снимите крышку воздушного фильтра
4. Снимите главный тормозной цилиндр.

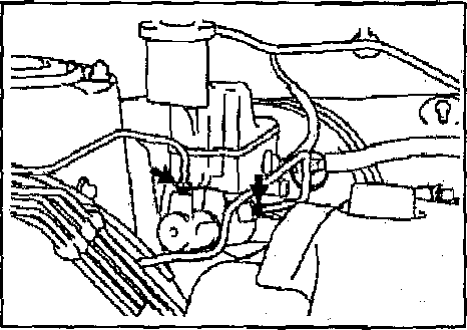

б) Отсоедините две тормозные трубки от главного тормозного цилиндра
в) Отверните две гайки и снимите главный тормозной цилиндр
|
Toyota Corolla Fielder. Разборка главного тормозного цилиндра |
1. Снимите бачок
2. Установите цилиндр в тиски
3. Снимите кольцевое уплотнение
5. Извлеките два поршня,
б) Извлеките поршень №1 в сборе.
Примечание: расстояние "А", указанное на рисунке, должно быть не менее 100 мм.
Проверка 1. Проверьте зеркало цилиндра на предмет отсутствия ржавчины и задиров.
2. Проверьте цилиндр на предмет износа и повреждений.
|
Toyota Corolla Fielder. Сборка главного тормозного цилиндра |
1. Нанесите специальную консистентную смазку, не разрушающую резину, на поршни и направляющие поршней. 2. Установите поршни №1 и №2 в сборе.
3. Нажмите на поршень, установите новую прокладку и Заверните новый
стопорный болт.
4. Нажмите на поршень и установите стопорное кольцо. 5. Нанесите консистентную смазку на кольцевое уплотнение и установите его в корпус главного тормозного цилиндра.
6. Установите бачок тормозной жидкости. б) Зафиксируйте бачок винтом.
Установка
3. Подсоедините разъем датчика уровня тормозной жидкости.
|
Toyota Corolla Fielder. Проверка вакуумного усилителя тормозов |
||||||||||||||||||||||||||
1. Нажмите на педаль тормоза несколько раз с выключенным двигателем и убедитесь, что запас хода педали не изменяется.
2. Нажмите на педаль тормоза и запустите двигатель.
б) Нажмите на педаль тормоза при работающем двигателе и остановите его
при нажатой педали. Если расстояние между полом и нажатой педалью в
течение 30 с не изменится,
4. Проверка с помощью манометров,
б) Проверьте герметичность. Запустите двигатель. Остановите двигатель,
когда разрежение будет примерно 500 мм рт. ст. После остановки двигателя
в течение
в) Проверьте герметичность без нагрузки. Запустите двигатель и нажмите на педаль тормоза с усилием 200 Н. Остановите двигатель, когда разрежение будет примерно 500 мм рт. ст. После остановки двигателя в течение 15 секунд падение разрежения составит не более 25 мм рт. ст.
г) Проверка при неработающем усилителе. Остановите двигатель. Убедитесь,
что разрежение отсутствует. Проверьте, соответствует ли давление
тормозной жидкости допустимым значениям при усилии на педаль тормоза 196
Н и 294 Н (см. таблицу
Допустимые значения давления тормозной жидкости при выключенном усилителе
д) Проверка работы усилителя.
Допустимые значения давления тормозной жидкости при запущенном
двигателе
Допустимые значения давления тормозной жидкости при запущенном двигателе 2ZZ-GE
Проверка обратного клапана
Снимите обратный клапан и убедитесь, что воздух проходит в сторону
двигателя |
Toyota Corolla Fielder. Снятие и установка вакуумного усилителя тормозов |
Примечание:
1. Используя шприц, удалите тормозную жидкость из цилиндра.
2. Снимите воздушный фильтр в сборе.
5. Отсоедините вилку главного тормозного цилиндра.

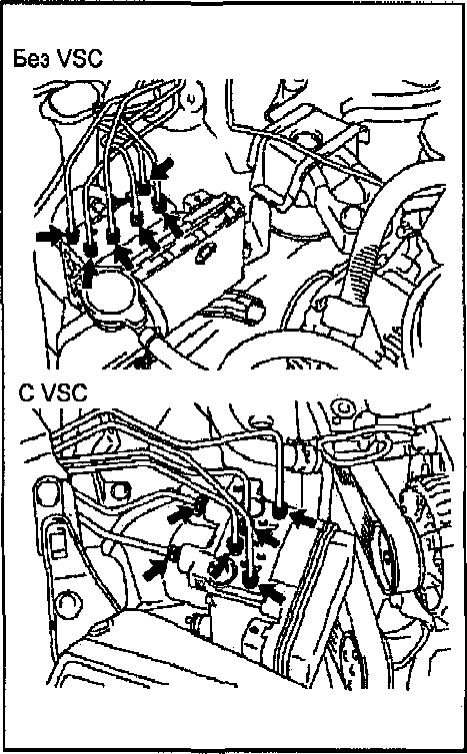

7. Отсоедините тормозные трубки.

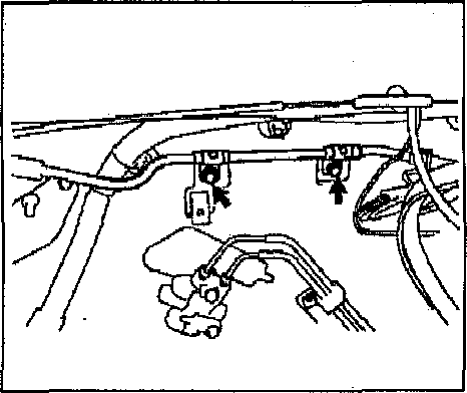

б) Отверните два болта, отсоедините два фиксатора и отсоедините
тормозные трубки.
в) Отсоедините тормозную трубку от шланга переднего левого колеса.
г) Отсоедините тормозные трубки от переходника и фиксаторов. Момент
затяжки 15,2 Нм
8. Снимите вакуумный усилитель тормозов.
б) (1ZZ-FE, 2ZZ-GE)
в) (1ZZ-FE, 2ZZ-GE)
г) (1ZZ-FE, 2ZZ-GE)
д) (1ZZ-FE, 2ZZ-GE)
в) (1ZZ-FE, 2ZZ-GE)
2ZZ-GE
1ZZ-FE
ж) (1ZZ-FE, 2ZZ-GE)
з) (1ZZ-FE, 2ZZ-GE)

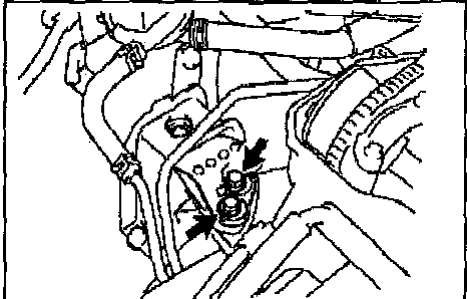

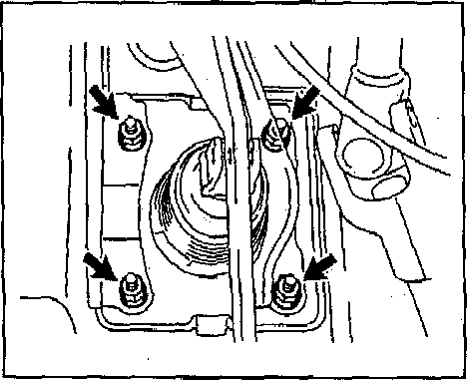

и) Отверните четыре гайки и снимите вилку. Момент затяжки 12,7 Нм

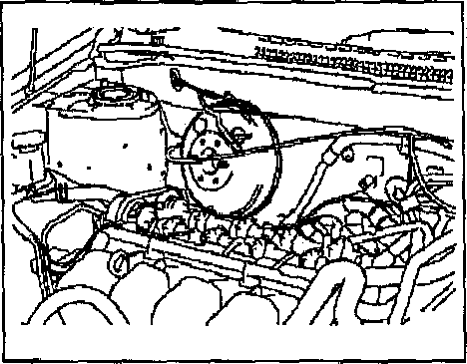

к) Снимите вакуумный усилитель тормозов и прокладку
|
Toyota Corolla Fielder. Регулировка длины штока вакуумного усилителя |
1. Установите новую прокладку на главный тормозной цилиндр. 2. Установите регулировочное приспособление на прокладку, а затем опустите регулировочный винт до легкого касания поршня
3. Переверните регулировочное приспособление и установите его на
вакуумный усилитель. 4. Измерьте зазор между концом штока вакуумного усилителя и головкой регулировочного винта. Номинальный зазор 0 мм
5. Если зазор не соответствует указанному, то отрегулируйте длину
штока,
|
Toyota Corolla Fielder. Передние тормоза. Снятие и установка суппорта |
Примечание:
1. Поддомкратьте автомобиль и снимите переднее колесо. Момент затяжки
103 Нм
2. Используя шприц, удалите тормозную жидкость из цилиндра.
3. Отверните штуцерный болт, снимите прокладку и отсоедините шланг от
суппорта. 4. Удерживая направляющий палец, отверните два болта. Момент затяжки 34 Нм
5. Извлеките колодки с антискрипными прокладками.

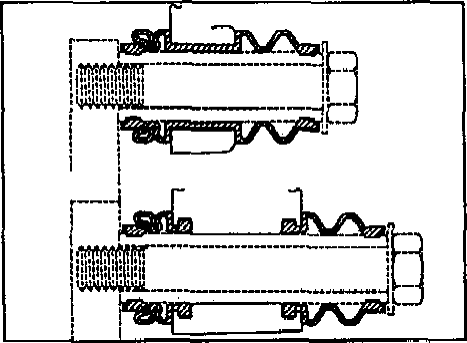

Примечание: - Устанавливайте детали, как показано на рисунке
- Перед установкой нанесите специальную смазку для тормозных механизмов
6. Снимите удерживающие пластинчатые вкладыши
8. Снимите пылезащитные чехлы со скобы суппорта
9. Отверните два болта и снимите скобу суппорта. Момент затяжки 107 Нм
|
Toyota Corolla Fielder. Разборка и сборка суппорта |
Примечание:
Передние тормоза (2ZZ-GE)
5 - тормозная колодка,
9 - пылезащитный чехол,
1. Используя отвертку, снимите стопорное кольцо и чехол поршня.
Примечание: устанавливайте чехол, как показано на рисунке.
2. Снимите поршень,
б) Используя сжатый воздух, удалите поршень из цилиндра.
3. Используя отвертку, снимите и манжету поршня.
|
Toyota Corolla Fielder. Проверка тормозных колодок и тормозных дисков |
1. Используя линейку, измерьте толщину накладок тормозных колодок.
Заменяйте тормозные колодки, если толщина накладок тормозных колодок
Примечание: если необходимо заменить хотя бы одну тормозную колодку,
б) После установки пластинчатых вкладышей убедитесь, что они не выпадают.
3. Измерьте толщину тормозного диска.
Замените диск, если толщина диска меньше минимально допустимой
4. Измерьте биение тормозного диска на расстоянии 10 мм от наружной
Если биение тормозного диска больше или равно максимальному значению,
5. Если необходимо, отрегулируйте биение диска.
г) Если полученное значение меньше, установите диск в этом положении,
д) Если полученное значение больше, замените диск и повторите пункты (в) и (г))
|
Toyota Corolla Fielder. Снятие задних барабанных тормозов |
1. Удалите пробку смотрового отверстия и проверьте через него толщину
накладок
Если толщина накладок меньше минимально допустимой, замените тормозные колодки.
2. Снимите заднее колесо
3. Снимите тормозной барабан
Примечание:
4. Снимите переднюю тормозную колодку
в) Отсоедините фиксирующую пружину от передней тормозной колодки и снимите переднюю тормозную колодку. г) Снимите фиксирующую пружину с задней тормозной колодки
5. Снимите заднюю тормозную колодку.
в) Снимите автоматический регулятор г) Используя плоскогубцы, отсоедините трос от рычага стояночного тормоза и снимите заднюю колодку.
6. Снимите рычаги автоматического регулятора и стояночного тормоза

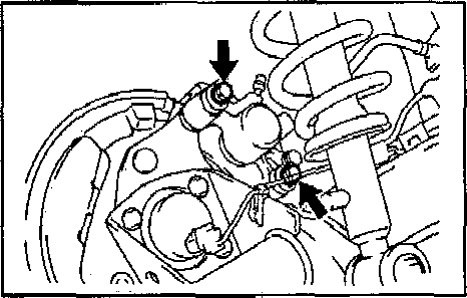

7. Снимите колесный тормозной цилиндр
б) Отверните два болта и снимите колесный тормозной цилиндр
8. Разберите колесный тормозной цилиндр. |
Toyota Corolla Fielder. Проверка задних тормозных колодок и тормозных барабанов |
1. Проверьте снятые детали на отсутствие износа, ржавчины и повреждений
Номинальная толщина 4,0 мм
Примечание: если любая тормозная колодка должна быть заменена,
3. Измерьте внутренний диаметр тормозного барабана.
Если барабан изношен или поврежден, он может быть проточен до
максимально
4. Проверьте плотность прилегания накладки тормозной колодки к барабану. |
Toyota Corolla Fielder. Задние барабанные тормоза |
Задние барабанные тормоза
1 - пробка смотрового отверстия, 3 - заглушка сервисного отверстия,
4 - держатель колодок, 7 - манжета,
8 - колпачок штуцера прокачки,
11 - пружина, 14 - пыльник, 15 - стопорное кольцо, 16 - рычаг автоматического регулятора,
17 - пружина, 18 - рычаг стояночного тормоза,
21 - тормозная колодка, 25 - опора автоматического регулятора, 26 - фиксирующая пружина,
27 - возвратная пружина, 26 - винт автоматического регулятора, 29 - опора автоматического регулятора.
Примечание: при сборке на детали, указанные стрелками, нанесите:
|
Toyota Corolla Fielder. Установка задних тормозных колодок и тормозных барабанов |
Примечание:
2. Соберите колесный тормозной цилиндр.
3. Установите колесный тормозной цилиндр на тормозной щит и затяните 2
болта. 4. Используя специнструмент, подсоедините тормозную трубку к колесному тормозному цилиндру. Момент затяжки 15 Нм
5. Нанесите специальную консистентную смазку для тормозных
в) Винт автоматического регулятора.
г) Поверхности контакта автоматического регулятора и тормозной колодки.
6. Используя щуп, измерьте зазор между тормозной колодкой и рычагом,
Если зазор не соответствует номинальному, то подберите шайбу нужной толщины.
7. Если необходимо, замените регулировочную шайбу.
Расположение элементов Левое колесо Правое колесо Вперед Вперед
8. Установите автоматический регулятор и заднюю колодку
а) Используя плоскогубцы, подсоедините трос привода стояночного
г) Установите заднюю тормозную колодку:
д) Используя специнструмент, установите держатель, седла пружины
Внимание: не допускайте попадания масла или консистентной смазки
9. Установка передней тормозной колодки
в) Используя специнструмент, установите держатель пружины, седла пружины
и пружину держателя. г) Используя специнструмент, подсоедините возвратную пружину.
10. Проверка работы механизма автоматической регулировки зазора между
колодками и барабаном.
б) Установите минимально возможную длину автоматического регулятора.
11. Проверка зазора между накладками тормозных колодок и барабаном
Номинальный зазор 0,6 мм
12. Установите тормозной барабан. |
Toyota Corolla Fielder. Задние дисковые тормоза. Снятие и установка суппорта |
Примечание:
1. Снимите заднее колесо
3. Снимите тормозные колодки.
б) Снимите два направляющих пальца колодок и колодки с антискрипными прокладками. в) Снимите антискрипные прокладки с колодок,
4. Снимите суппорт. б) Отверните два болта и снимите суппорт. Момент затяжки 47 Нм
5. Извлеките две втулки из суппорта
6. Снимите три пылезащитных чехла.
|
Toyota Corolla Fielder. Задние дисковые тормоза - детальная схема |
Задние дисковые тормоза
15 - поршень, 16 - чехол,
Примечание: при сборке на детали, указанные стрелками, нанесите:
- консистентную смазку – темные стрелки |
Toyota Corolla Fielder. Задние дисковые тормоза. Разборка и сборка суппорта |

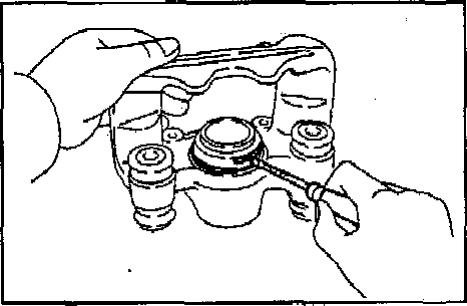

Примечание: сборку проводите в порядке, обратном разборке. 1. Используя отвертку, снимите пружинное кольцо и чехол.
Примечание: устанавливайте чехол, как показано на рисунке
2. Снимите поршень
б) Используя сжатый воздух, удалите поршень из цилиндра.
3. Используя отвертку, снимите манжету поршня.
|
Toyota Corolla Fielder. Проверка задних дисковых тормозов |
1. Используя линейку, измерьте толщину накладок тормозных колодок.
Заменяйте тормозные колодки, если толщина тормозных накладок меньше
2. Используя микрометр, измерьте толщину тормозного диска.
3. Измерьте биение тормозного диска на расстоянии 10 мм от наружной
кромки. Примечание: до измерения биения тормозного диска, убедитесь, что осевой зазор подшипника заднего колеса отвечает техническим условиям
4. Если необходимо, отрегулируйте биение диска.
в) Повторно установите диск, повернув его на 1/4 часть оборота от
первоначального положения на ступице, измерьте биение диска во всех
вариантах установки. Сравните его с максимально допустимым. г) Если полученное значение меньше, установите диск в этом положении, установите скобу суппорта и затяните болты крепления. Момент затяжки 47 Нм д) Если полученное значение больше, замените диск и повторите пункты (в) и (г))
|
