Тойота Рав 4. Замок двери

Снятие замка двери производите следующим образом:
Поднимите до упора стекло двери, затем снимите обивку и пылевлагозащитную пленку с двери.
Через отверстие во внутренней панели двери освободите пластмассовые зажимы и отсоедините от замка тяги наружной и внутренней ручки двери и цилиндра замка. Все тяги крепятся к замку пластмассовыми зажимами, которые необходимо с усилием снять и отвести от тяги, затем вытянуть тягу из отверстия зажима.
На дверях с электрической блокировкой замков отсоедините Разъёмы от замка.

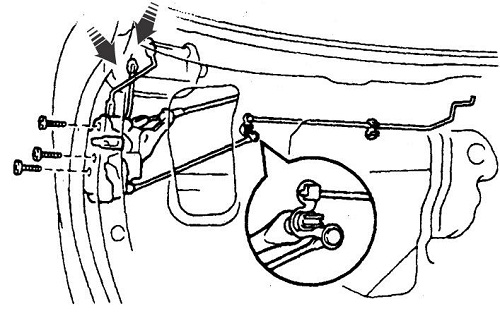

Рисунок - 14.29. Расположение винтов крепления замка двери к двери на моделях до 2001 года

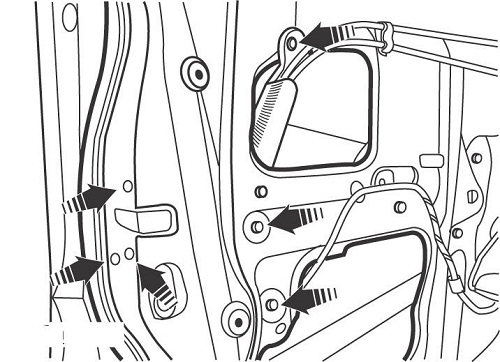

Рисунок - 14.30. Расположение винтов крепления замка двери к двери на моделях с 2001 года

Выверните винты крепления замка к двери и через отверстие во внутренней панели двери снимите замок ( смотрите рисунок - 14.29 , 14.30)
На моделях с 2001 года выверните винт крепления внутренней ручки, отделите ручку от двери и снимите замок вместе с внутренней ручкой.
Установку производите в последовательности, обратной снятию, с учетом следующего:
Закрепите пылевлагозащитную пленку, установив ее без складок и разрывов. Поверхность, на которую приклеивается пылевлагозащитная пленка, должна быть идеально чистой.
