Тойота Рав 4.
Передний бампер
Снятие переднего бампера производите следующим образом:
Поднимите автомобиль на подъемнике.
Снимите нижние грязезащитные щитки.
На моделях до 2001 года далее действуйте следующим образом:
|
|
Рисунок

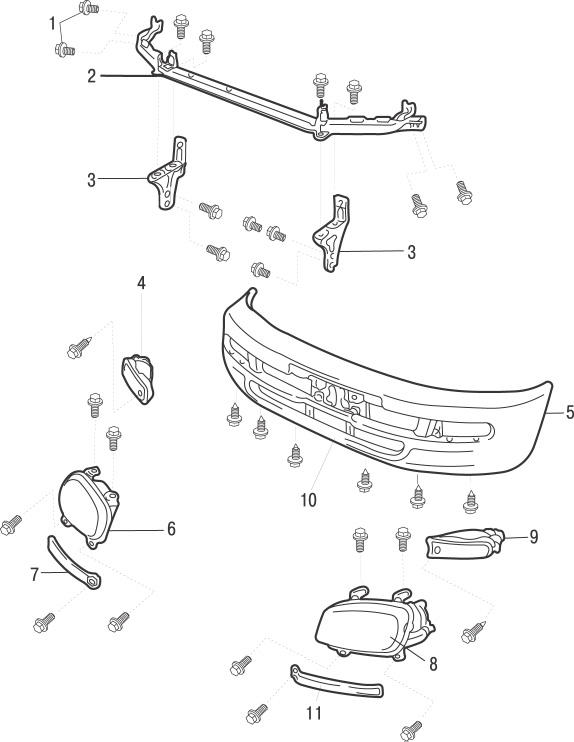

- 14.5. Передний бампер моделей 1996 и 1997 годов: 1 –
винты; 2 – усилитель переднего бампера; 3 – кронштейн; 4
– фонарь указателя поворота; 5 – декоративная крышка; 6
– фара; 7 – декоративная крышка; 8 – фара; 9 – фонарь
указателя поворота; 10 – бампер; 11 – кронштейн
|
|
|
Рисунок

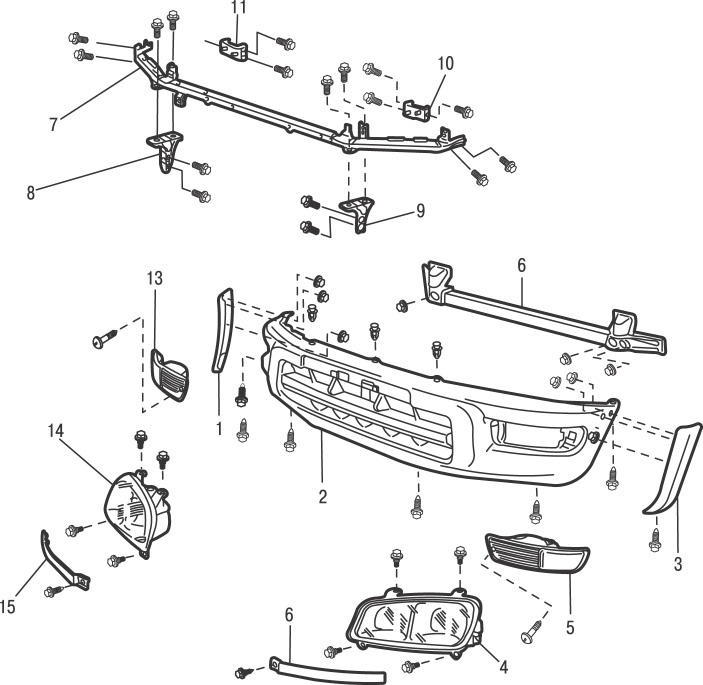

- 14.6. Передний бампер моделей с 1998 до 2001 года: 1 –
декоративная крышка; 2 – бампер; 3 – крышка бокового
продления бампера; 4 – фара; 5 – фонарь указателя
поворота; 6 – нижний кронштейн; 7 – усилитель переднего
бампера; 8 – боковой кронштейн; 9 – боковой кронштейн;
10 – нижний кронштейн; 11 – нижний элемент жесткости
бампера; 12 – крышка бокового продления бампера; 13 –
фонарь указателя поворота; 14 – фара; 15 – декоративная
крышка
|
– выверните винты, крепящие верхнюю и боковые части бампера ( смотрите
рисунок - 14.5
, 14.6);
– переместите бампер вперед, отсоедините Разъёмы от указателей
поворота и снимите бампер с автомобиля;
– если необходимо снять усилитель переднего бампера и
кронштейны, предварительно снимите фары.
На моделях с 2001 года далее действуйте следущим образом:
– выверните винты верхнего крепления облицовки радиатора;
– немного отклоните облицовку вперед и отверткой освободите
фиксаторы нижнего крепления облицовки радиатора и снимите ее с
автомобиля;
|
|
Рисунок

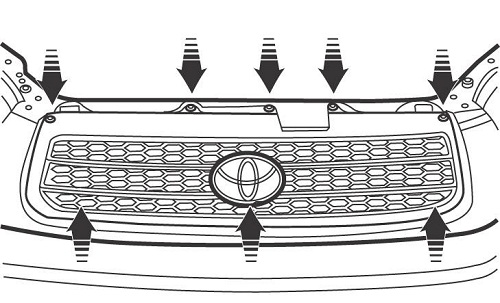

- 14.17. Расположение винтов (вверху) и фиксаторов
(внизу) крепления облицовки радиатора на моделях с 2001
года
|
|
|
Рисунок

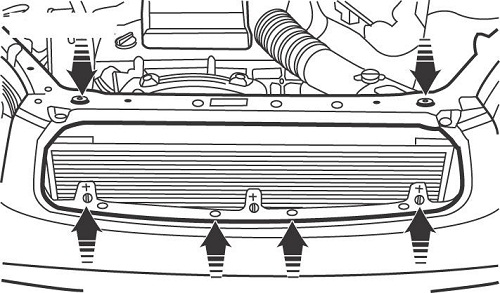

- 14.7. Расположение винтов верхнего крепления и
фиксаторов нижнего крепления облицовки фар
|
– выверните винты верхнего крепления (верхние стрелки на рисунок
- 14.17 ), освободите фиксаторы (нижние стрелки на рисунок -
14.7 ) нижнего крепления и снимите панель облицовки фар;
|
|
Рисунок

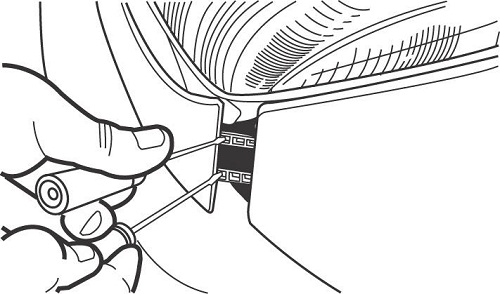

- 14.8. Освобождение боковых фиксаторов крепления панели
облицовки фар
|
– потяните облицовку вперед и отверткой отожмите боковые
фиксаторы ( смотрите
рисунок - 14.8
) и снимите облицовку фар с автомобиля.
– из-под автомобиля выверните винты нижнего крепления бампера;
|
|
Рисунок

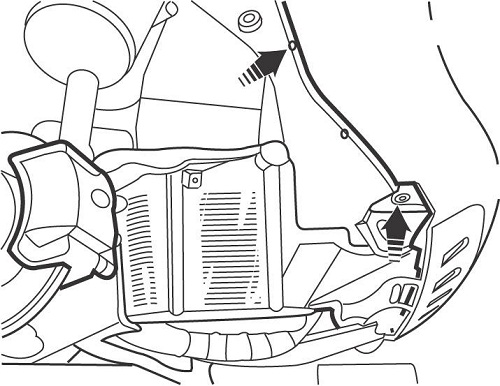

- 14.9. Расположение винтов крепления нижних боковых
частей переднего бампера
|
– выверните винты крепления нижних боковых частей бампера ( смотрите
рисунок - 14.9
);
– отверните переднюю часть грязезащитных щитков арок передних
колес;
– выверните открывшиеся винты крепления бампера к передним
крыльям и снимите бампер с автомобиля.
Установку производите в последовательности, обратной снятию. |
