Тойота Рав 4.
Распределительная топливная магистраль и форсунки
Снятие распределительной топливной магистрали и форсунок производите
следующим образом:
Сбросьте давление в топливной системе.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной
батареи.
На моделях до 2001 года дальнейшие операции выполняйте следующим
образом:
– снимите крышку головки блока цилиндров;
– снимите дроссельный узел;
|
|
Рисунок

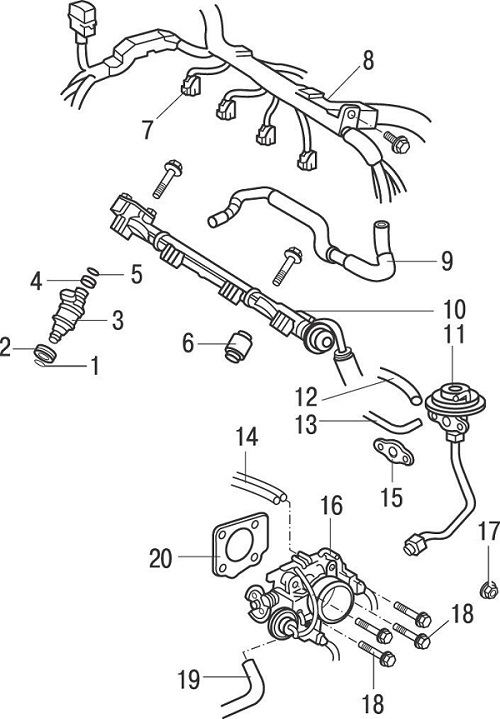

- 5.28. Распределительная топливная магистраль и форсунки
моделей до 2001 года: 1 – уплотнительное кольцо; 2 – изолятор; 3
– форсунка; 4 – резиновая втулка; 5 – уплотнительное кольцо; 6 –
распорная втулка; 7 – электрический разъем; 8 – жгут проводов; 9
– воздушная трубка; 10 – распределительная топливная магистраль;
11 – клапан системы рециркуляции отработавших газов; 12 – шланг
системы рециркуляции отработавших газов; 13 – вакуумный шланг;
14 – вакуумный шланг; 15 – прокладка; 16 – дроссельный узел; 17
– гайка; 18 болты; 19 – шланг принудительной вентиляции картера;
20 – прокладка
|
– освободите 2 зажима и отсоедините жгут проводов от впускного
коллектора ( смотрите
рисунок -
5.28 );
– отсоедините 4 электрических разъема от форсунок;
– снимите защитную пластину с правой стороны впускного коллектора;
– снимите клапан и трубку системы рециркуляции отработавших газов;
– выверните полый болт с верхней части топливного фильтра и отсоедините
от него топливный шланг;
– отсоедините вакуумный шланг вакуумного усилителя тормозов от впускного
коллектора;
– отсоедините топливные трубки от распределительной топливной
магистрали;
|
|

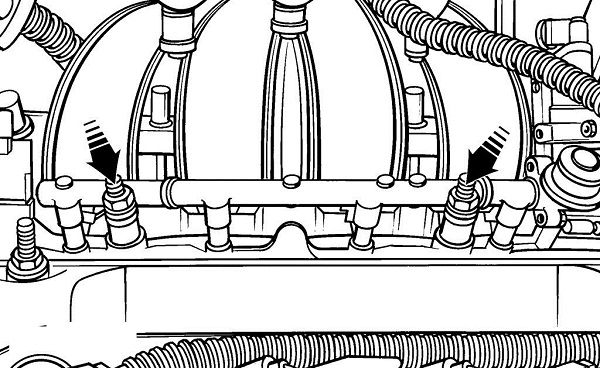

Рисунок
- 5.29. Расположение болтов крепления распределительной
топливной магистрали на моделях до 2001 года
|
– выверните болты и снимите распределительную топливную магистраль
вместе с форсунками ( смотрите
рисунок -
5.29 );
|
|
Рисунок

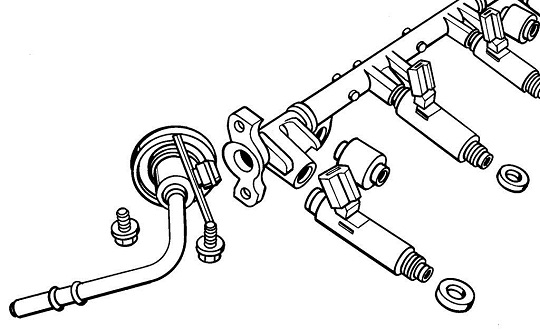

- 5.30. Снятие форсунок с распределительной топливной магистрали
на моделях до 2001 года
|
– потянув и одновременно поворачивая, снимите форсунки с
распределительной топливной магистрали ( смотрите
рисунок -
5.30 );
– если форсунки будут повторно устанавливаться, замените на них
уплотнительные кольца;
На моделях с 2001 года дальнейшие операции выполняйте следующим образом:
– снимите корпус
воздушного фильтра ;
– отсоедините шланг от клапана принудительной вентиляции картера;
|
|
Рисунок

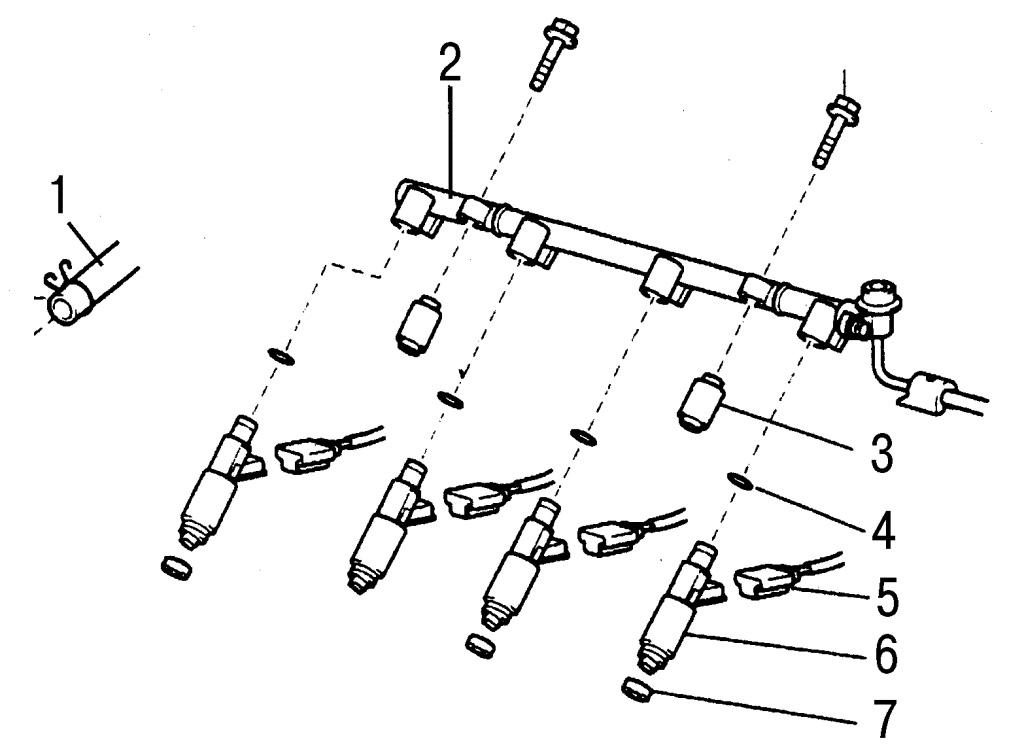

- 5.31. Распределительная топливная магистраль и форсунки
моделей с 2001 года: 1 – шланг принудительной вентиляции
картера; 2 – распределительная топливная магистраль; 3 –
распорная втулка; 4 – уплотнительное кольцо; 5 – электрический
разъем; 6 – форсунка; 7 – прокладка
|
– отсоедините топливные трубки от распределительной топливной магистрали
( смотрите
рисунок -
5.31 );
|
|
Рисунок

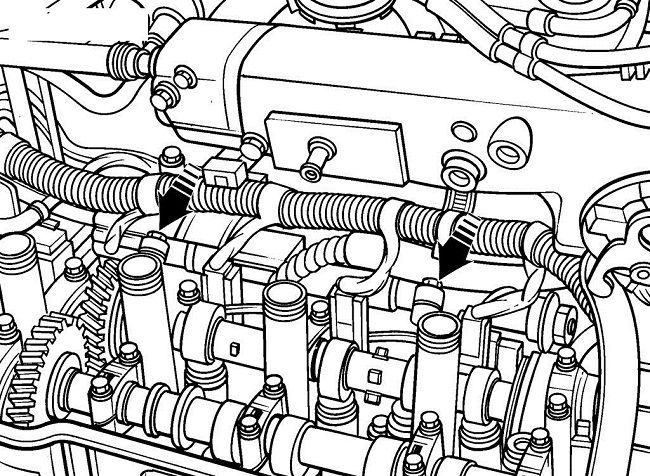

- 5.32. Расположение болтов крепления распределительной
топливной магистрали на моделях с 2001 года
|
– выверните болты крепления топливной магистрали ( смотрите
рисунок -
5.32 );
– снимите распределительную топливную магистраль вместе с форсунками;
|
|

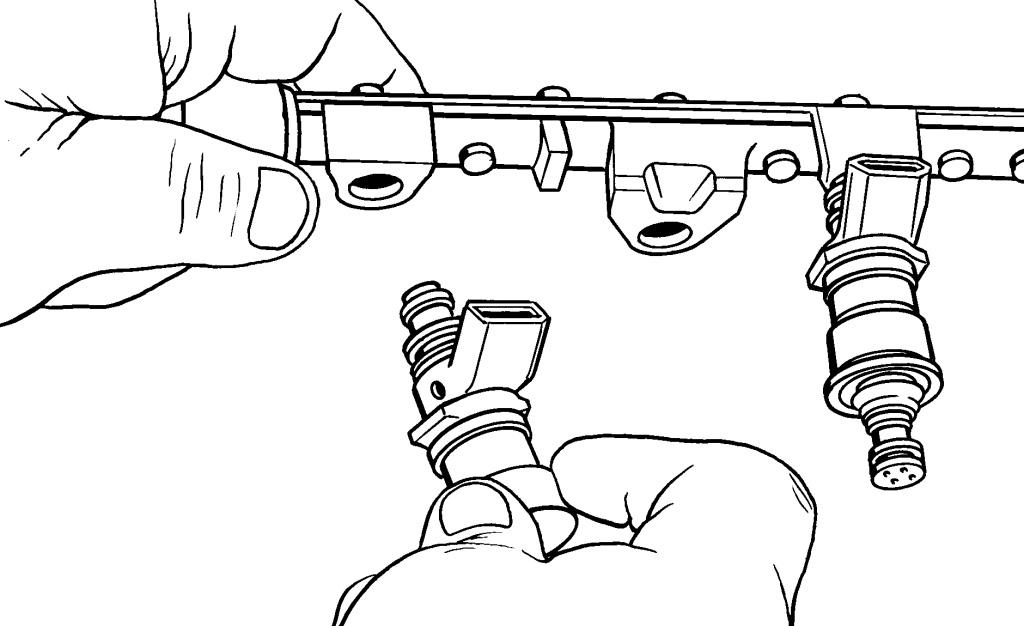

Рисунок
- 5.33. Снятие форсунок с распределительной топливной магистрали
на моделях с 2001 года
|
– потянув и одновременно поворачивая, снимите форсунки с
распределительной топливной магистрали ( смотрите
рисунок -
5.33 );
– если форсунки будут повторно устанавливаться, замените на них
уплотнительные кольца.
Установку проводите в последовательности, обратной снятию.
