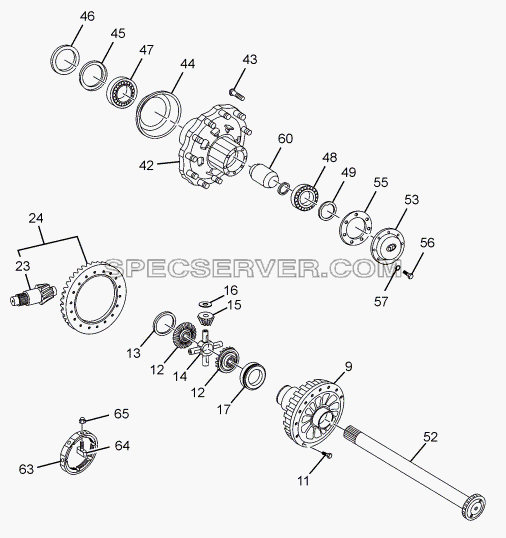

Запчасти: REAR AXLE для LPT 1618 ТС/52

REAR AXLE для LPT 1618 ТС/52 (список запасных частей)

REAR AXLE для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 266835607702 OIL SEAL (OUTER)
- 266835608604 TONGUE SPACER (HUB OUTER BEARING)
- 273235300125 ASSY. DIFFERENTIAL HOUSING (WITH GEARS)
- 273235308002 HEX. BOLT SERRATED (DIFF. CASE TO COVER)
- 278242303701 BRAKE CHAMBER MOUNTING BRACKET LH
- 278242303702 BRAKE CHAMBER MOUNTING BRACKET RH
9 273235300183 DIFFERENTIAL HOUSING
11 273235308003 HEX. BOLT SERRATED (CROWN WHEEL)
12 273235305442 GEAR, REAR AXLE SHAFT (9X14)
13 273235309202 THRUST WASHER (GEAR) 1.95 MM THICK
13 273235309203 THRUST WASHER (GEAR) 2.00 MM THICK
13 273235309204 THRUST WASHER (GEAR) 2.05 MM THICK
13 273235309205 THRUST WASHER (GEAR) 2.10 MM THICK
13 273235309206 THRUST WASHER (GEAR) 2.15 MM THICK
13 273235309207 THRUST WASHER (GEAR) 2.20 MM THICK
13 273235309208 THRUST WASHER (GEAR) 2.25 MM THICK
14 273235305113 SPIDER (DIFFERENTIAL) (LOCKABLE)
15 273235305443 BEVEL PINION (9X14)
16 273235309217 SPHERICAL WASHER (LOCKABLE)
17 266935303101 TAPER ROLLER BEARING (DIFF.)
23 273235305420 PINION (41/7)
24 273235300131 CROWN WHEEL AND PINION (41/7)
42 273235600103 ASSY. HUB (REAR) W/O BEARINGS AND OIL SEAL
43 263140206701 HUB BOLT, REAR
44 266835608201 OIL CATCHER REAR
45 266835608601 SPACER RING (HUB OUTER SEAL)
46 266835607701 OIL SEAL (INNER)
47 266835603101 TAPER ROLLER BEARING (INNER) (95X168X41)
48 266835603102 TAPER ROLLER BEARING (OUTER) (85X150X38)
49 266835608602 SPACER
52 266835707901 REAR AXLE SHAFT (53 MM DIA.)
53 266835604701 COVER, REAR HUB
55 266835605301 GASKET (HUB)
56 11323999114 HEX SCREW M8 X 18
57 12520698025 SPRING WASHER B 8
60 266835608603 SPACER TUBE (BETWEEN HUB BRGS)
63 266835606501 HUB LOCK NUT
64 266835608001 PIN (HUB LOCK NUT)
65 12140500800 NYLOC NUT M 8 (HUB LOCK NUT)






Запчасти: WHEEL DISC для LPT 1618 ТС/52

WHEEL DISC для LPT 1618 ТС/52 (список запасных частей)

WHEEL DISC для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
1 280940100103 ASSY WHEEL RIM & VALVE(8.25X22.5 )
4 263140100107 ASSY. WHEEL NUT M22 X 30

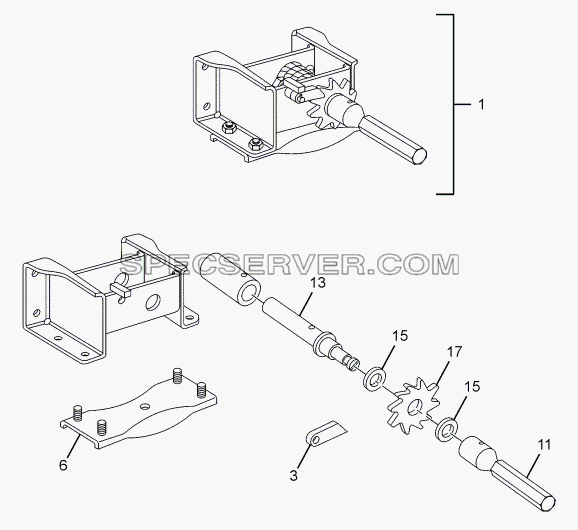

Запчасти: SPARE WHEEL CARRIER для LPT 1618 ТС/52

SPARE WHEEL CARRIER для LPT 1618 ТС/52 (список запасных частей)

SPARE WHEEL CARRIER для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
1 257640300111 ASSY. SPARE WHEEL CARRIER
3 257640307109 RATCHET ARM
6 257640300109 ASSY. HOLDING BRACKET
11 257340300113 ASSY. HANDLE
13 257340300111 ASSY. SHAFT
15 257340306301 FRICTION PAD
17 257640307108 RATCHET WHEEL

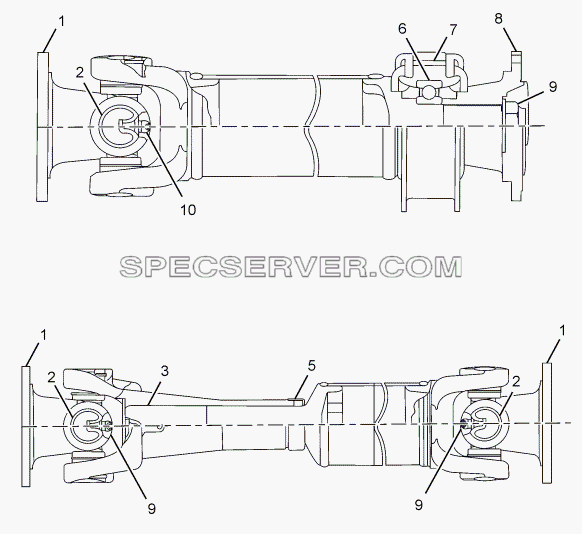

Запчасти: PROPELLER SHAFT для LPT 1618 ТС/52

PROPELLER SHAFT для LPT 1618 ТС/52 (список запасных частей)

PROPELLER SHAFT для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 12051998039 HEX. NUT M12X1.25
- 257641108002 SCREW
- 257641307101 SPACER PLATE REPAIR KIT
- 278341113201 HEX. BOLT (M12X1.25X34)
- 278341116101 LOCKING PLATE
- 280941100101 ASSY PROPELLER SHAFT FRONT.(1210 LG.,FLANGE TO FLANGE) WITH SEALED CENTER BEARING
- 280941100102 ASSY PROPELLER SHAFT FRONT [ TML](1225 LG.,FLANGE TO FLANGE)
- 280941100103 ASSY PROPELLER SHAFT MIDDLE [ TML] (1210 LG.)
- 280941120101 ASSY PROPELLER SHAFT REAR.(1166 LG CLOSED LENGTH)
- 280941120102 ASSY PROPELLER SHAFT REAR [TML](1181 LG CLOSED LENGTH) REPAIR KITS
- 280941303302 SPACER BRACKET (FOR 1ST. PROP. SHAFT CENTER BRG.)
- 280941303303 SPACER BRACKET (FOR 2ND. PROP. SHAFT CENTER BRG.)
1 280941103701 FLANGE YOKE
1 280941103701 FLANGE YOKE
2 280941100110 U J KIT
2 280941100110 U J KIT
3 280941120105 SLIP YOKE ASSY.
3 280941120105 SLIP YOKE ASSY.
5 280941120106 DUST CAP KIT
5 280941120106 DUST CAP KIT
6 280941100111 CENTER BEARING KIT
6 280941100112 CENTER BEARING RUBBER
7 Mica Burning Red
7 280941107501 CENTER BEARING RUBBER
8 280941105102 COMPANION FLANGE
8 280941105103 COMPANION FLANGE
9 280941109901 NUT
9 280941109903 NUT
10 280941109902 ZERK
10 280941109902 ZERK

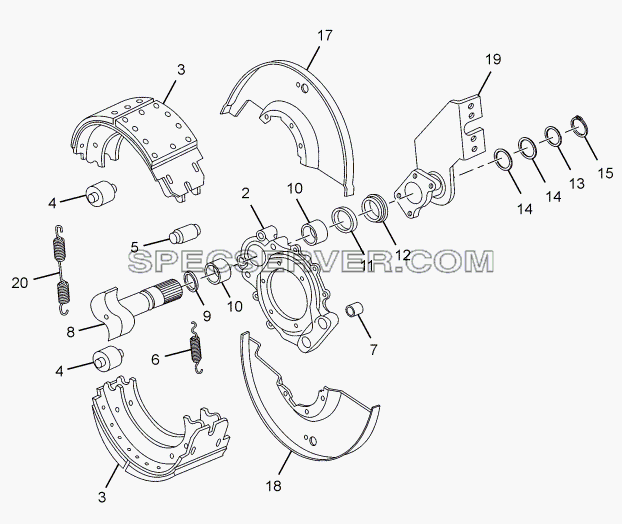

FRONT WHEEL BRAKES -CAM (BIL) для LPT 1618 ТС/52 (список запасных частей)

FRONT WHEEL BRAKES -CAM (BIL) для LPT 1618 ТС/52 (список запасных частей)

FRONT WHEEL BRAKES -CAM (BIL) для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 277842100148 ASSY.FRT. DRUM BRAKE W/DUST COVER RH
- 277842100149 ASSY.FRT. DRUM BRAKE W/DUST COVER LH
- 885442011616 WHEEL SET BRAKE LINING FRT STD
- 885442021616 WHEEL SET BRAKE LINING FRT STD
- 885442031616 WHEEL SET BRAKE LINING FRT R/S II
2 277842133702 TORQUE PLATE LH
2 277942133701 TORQUE PLATE RH
3 277842130115 LINED SHOE FRONT,CONSISTING OFF:
4 277842135101 ROLLER
5 257342106724 FULCRUM PIN
6 257342108704 SPRING (PULL OFF ) FULCRUM END
7 257342103404 FULCRUM PIN BUSH
8 277842135102 CAM SHAFT LH
8 277842135103 CAM SHAFT RH
9 257342107702 'O' RING
10 257342103405 DELRIN BUSH
11 257342107801 OIL SEAL
12 257342108405 SLEEVE (SLACK ADJ. END)
13 257342109209 WASHER
14 257342108301 SHIM 0.5 MM
14 257342108302 SHIM 1.0 MM
14 283942308301 SHIM 0.3 MM
15 257342104303 CIRCLIP
17 257342118211 DUST COVER TOP
18 257342118210 DUST COVER BOTTOM
19 277842133301 ASSY. FLANGE, TUBE & BRACKET LH
19 277842133302 ASSY. FLANGE, TUBE & BRACKET RH
20 277842138701 SPRING PULL OFF, CAM END REPAIR KIT

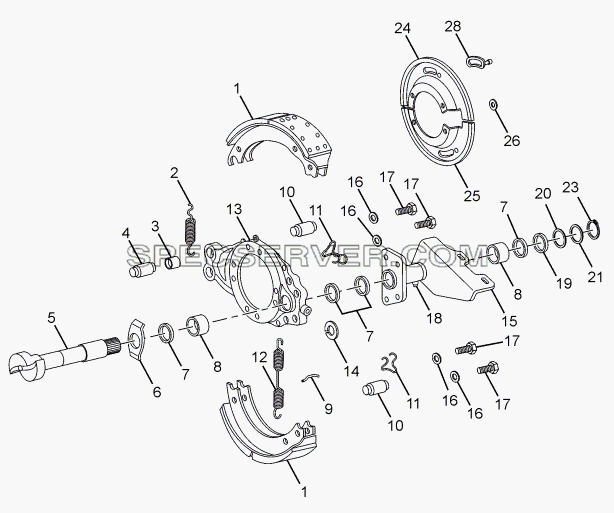

FRONT WHEEL BRAKES -(M\S AAL) для LPT 1618 ТС/52 (список запасных частей)

FRONT WHEEL BRAKES -(M\S AAL) для LPT 1618 ТС/52 (список запасных частей)

FRONT WHEEL BRAKES -(M\S AAL) для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 13150609369 SPLIT PIN AX36
- 257342100148 SERVICE KIT (MINOR) FRONT
- 257342100149 BRAKE SPRING KIT (FRONT)
- 257342100150 SERVICE KIT FOR CAMSHAFT (FRONT)
- 257342100183 FRONT BRAKE OVERHAUL KIT (MINOR)
- 257342103207 BOLT
- 257342106704 COLLARED PIN
- 257342106720 COLLARED PIN
- 257642106501 CASTLE NUT
- 263242100153 ASSY FRONT AXLE BRAKE RH WITH DUST COVER
- 263242100154 ASSY FRONT AXLE BRAKE LH WITH DUST COVER
- 885442011616 WHEEL SET BRAKE LINING FRT STD
- 885442021616 WHEEL SET BRAKE LINING FRT STD
- 885442031616 WHEEL SET BRAKE LINING FRT R/S II
- BRAKE LINING
- BRAKE LINING KIT
- BUSH
- LOCK RING
- PIN (RETURN SPRING)
- REPAIR KITS
- RETAINER
- RETAINER
- RETAINER (SHOE ROLLER)
- RETAINING SPRING
- RETURN SPRING
- RIVETS
- ROLLER
- ROLLER (BRAKE SHOE)
- SEAL
- SPRING (RETAINING)
- SPRING (RETAINING)
- SPRING (RETURN)
- SPRING (RETURN)
1 257342100179 BRAKE SHOE LINING & ROLLER ASSY.
2 257342108708 SPRING (BRAKE SHOE RETURN)
3 257342103401 BUSH (ANCHOR PIN)
4 257342106723 ANCHOR PIN (BRAKE SHOE)
5 261842107901 CAMSHAFT RH
5 261842107902 CAMSHAFT LH
6 257342109211 WASHER (CAM HEAD)
7 257342107701 SEAL (CAMSHAFT)
8 257342103402 BUSH (CAMSHAFT)
9 257342103403 PIN
10 257342107903 ROLLER (BRAKE SHOE)
11 257342104301 RETAINER (BRAKE SHOE ROLLER)
12 257342108703 RETURN SPRING (BRAKE SHOE)
13 257342100180 SPIDER BRAKE LH
13 257342100181 SPIDER BRAKE RH
14 257342105301 GASKET (CHAMBER BRACKET)
15 257342103301 BRACKET LH
15 257342103302 BRACKET RH
16 257342109204 WASHER (BRACKET FOR CAP SCREW)
17 257342108007 CAP SCREW (CHAMBER BRACKET)
18 257342109901 FITTING GREASE (CHAMBER BRACKET)
19 261842109202 WASHER
20 261842109203 WASHER
21 261842109204 WASHER (HARDENED)
23 261842104301 LOCK RING
24 257342108207 DUST SHIELD TOP
25 257342108208 DUST SHIELD BOTTOM
26 257342109208 WASHER
28 257342106802 PLUG

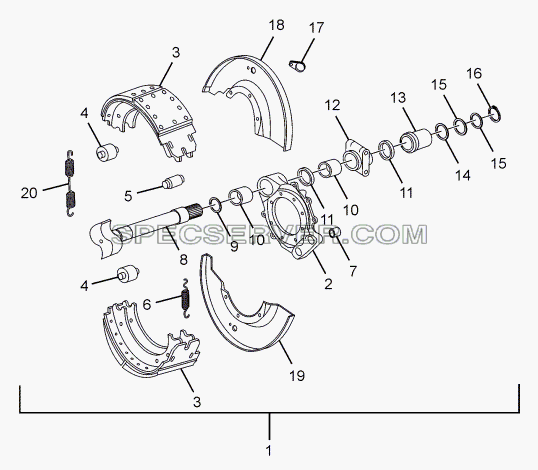

REAR WHEEL BRAKES BIL для LPT 1618 ТС/52 (список запасных частей)

REAR WHEEL BRAKES BIL для LPT 1618 ТС/52 (список запасных частей)

REAR WHEEL BRAKES BIL для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 885442041616 KIT, LINING SET (STD)
- 885442051616 KIT, LINING SET (1.0 MM OVERSIZE) (R/S I)
- 885442061616 KIT, LINING SET (2.0 MM OVERSIZE) (R/S II)
1 283942300202 ASSY. REAR BRAKE DRUM LH
1 283942300203 ASSY. REAR BRAKE DRUM RH
2 257342313701 TORQUE PLATE LH / RH
3 257342330123 BRAKE SHOE ASSY.
4 257342109902 ROLLER
5 257342106724 FULCRUM PIN
6 257342108704 SPRING (PULL OFF ) FULCRUM END
7 257342103404 FULCRUM PIN BUSH
8 257342307907 CAMSHAFT LH
8 257542307908 CAMSHAFT RH
9 257342107702 'O' RING
10 257342103404 FULCRUM PIN BUSH
11 257342107801 OIL SEAL
12 257342300190 CAMSHAFT BRACKET ASSY.
13 257342308401 SLEEVE (SLACK ADJ. END)
14 257342109209 WASHER
14 257342109209 WASHER
15 257342108301 SHIM 0.5 MM
15 257342108301 SHIM 0.5 MM
15 257342108302 SHIM 1.0 MM
16 257342104303 CIRCLIP
17 257342107501 GROMMET
18 257342318212 DUST COVER (TOP)
19 257342318213 DUST COVER (BOTTOM)
20 257342108705 SPRING PULL OFF CAM END REPAIR KIT

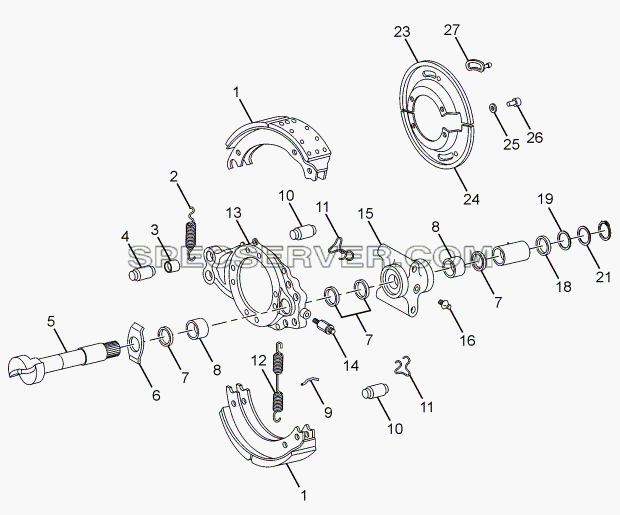

REAR WHEEL BRAKES-CAM (AAL) для LPT 1618 ТС/52 (список запасных частей)

REAR WHEEL BRAKES-CAM (AAL) для LPT 1618 ТС/52 (список запасных частей)

REAR WHEEL BRAKES-CAM (AAL) для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 257342100148 SERVICE KIT (MINOR) FRONT
- 257342100149 BRAKE SPRING KIT (FRONT)
- 257342107401 RIVET REPAIR KITS
- 257342300183 SERVICE KIT CAMSHAFT (REAR)
- 257342310151 REAR BRAKE OVERHAUL KIT (MINOR) CONSISITNG OF :
- 284142300101 ASSY. BRAKE REAR LH ASB AAL
- 284142300102 ASSY. BRAKE REAR RH AAL
- BRAKE LINING
- BUSH
- LOCK RING
- PIN (RETURN SPRING)
- RETAINER
- RETAINER
- RETAINER
- RIVET
- ROLLER
- ROLLER (BRAKE SHOE)
- SEAL
- SPRING (RETAINING)
- SPRING (RETAINING)
- SPRING (RETAINING)
- SPRING (RETURN)
- SPRING (RETURN)
- SPRING (RETURN)
1 257342300184 BRAKE SHOE LINING & ROLLER ASSY.
2 257342108702 SPRING (BRAKE SHOE RETURN)
3 257342103401 BUSH (ANCHOR PIN)
4 257342106723 ANCHOR PIN (BRAKE SHOE)
5 263242307901 CAMSHAFT RH
5 263242307902 CAMSHAFT LH
6 257342109203 WASHER (CAM HEAD)
7 257342107701 SEAL (CAMSHAFT)
8 257342303403 BUSH (CAMSHAFT)
9 257342103403 PIN
10 257342107903 ROLLER (BRAKE SHOE)
11 257342104301 RETAINER (BRAKE SHOE ROLLER)
12 257342108703 RETURN SPRING (BRAKE SHOE)
13 257342310149 SPIDER BRAKE LH/RH (COMMON)
14 257342109901 FITTING GREASE (CHAMBER BRACKET)
15 257342307123 PLUMMER BLOCK
16 257342309906 FITTING GREASE (SPIDER)
18 261842104301 LOCK RING
19 261842109202 WASHER
21 261842109204 WASHER (HARDENED)
23 257342308204 DUST SHIELD TOP
24 257342308205 DUST SHIELD BOTTOM
25 257342109208 WASHER
27 257342106802 PLUG

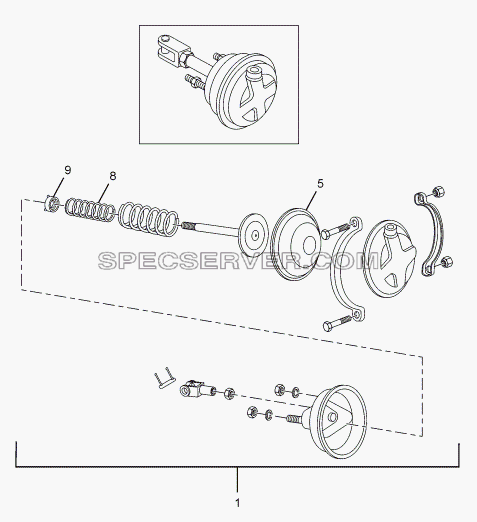

FRONT BRAKE CHAMBER для LPT 1618 ТС/52 (список запасных частей)

FRONT BRAKE CHAMBER для LPT 1618 ТС/52 (список запасных частей)

FRONT BRAKE CHAMBER для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
1 278242100106 ASSY FRONT BRAKE CHAMBER TYPE 24 (SCL)
1 280642100101 ASSY FRONT BRAKE CHAMBER TYPE 24 (KNORR BREMSE)
5 257343100115 BRAKE CHAMBER REPAIR KIT (SCL) DIAPHRAGM
8 SPRING
9 SEAL

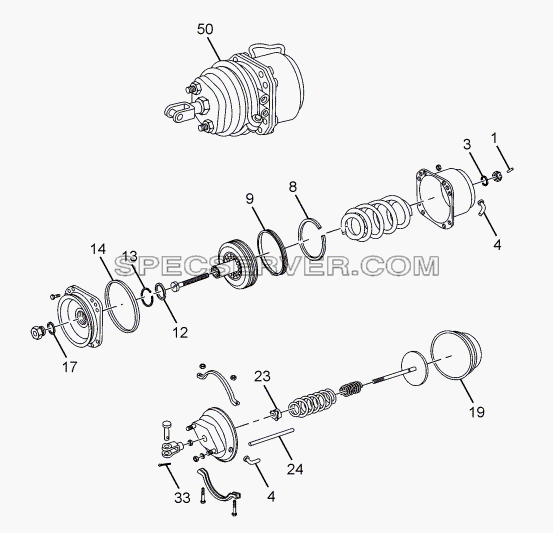

REAR BRAKE ACTUATOR для LPT 1618 ТС/52 (список запасных частей)

REAR BRAKE ACTUATOR для LPT 1618 ТС/52 (список запасных частей)

REAR BRAKE ACTUATOR для LPT 1618 ТС/52 (список запасных частей)

Таблица запасных частей

№ Номер детали Наименование запчасти
- 263242300106 REPAIR KIT FOR REAR SPRING ACTUATOR (SCL)
- GREASE SACHET
1 KNURL PIN
3 SEALING WASHER
4 ELBOW
8 BEARING
9 SEAL
12 SEALING RING
13 BEARING
14 SEALING RING
17 O RING
19 DIAPHRAGM
23 SEAL
24 TUBE
33 SPLIT PIN
50 263243700157 REAR BRAKE ACTUATOR (KNORR BREMSE) R/H
50 263243700158 REAR BRAKE ACTUATOR (KNORR BREMSE) L/H
50 278243700146 REAR BRAKE ACTUATOR (SCL) R/H
50 278243700174 REAR BRAKE ACTUATOR (SCL) L/H
