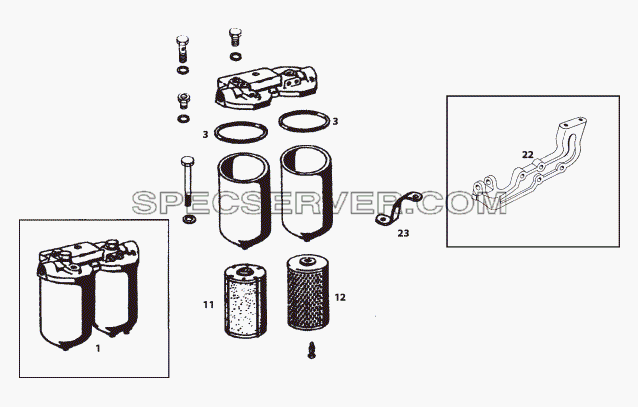

Таблица запасных частей
№ | Номер детали | Наименование запчасти | |
1 | 0 450 226 029 | Assy. Fuel Filter EURO II | |
3 | 1 450 109 001 | Sealing Ring | |
11 | 1 457 431 003 | Filter Insert Stage I | |
12 | 9 451 037 409 | Paper Filter Insert Stage II | |
22 | 2525 0911 37 11 | Bracket Fuel Filter BS II |

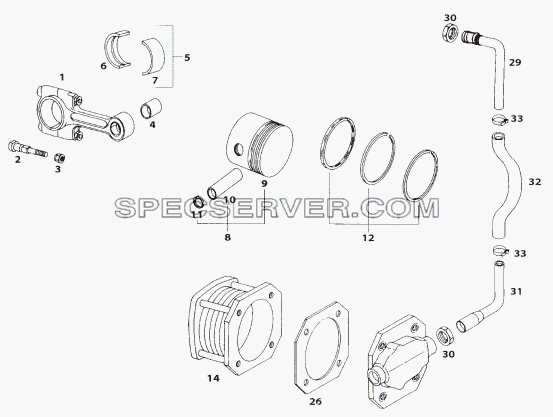

№ | Номер детали | Наименование запчасти | |
- | 352 134 00 56 | Adaptor | |
1 | 352 130 02 16 | Assy. Connecting Rod (Air Compressor) | |
2 | 321 131 01 71 | Guide Screw, Con. Rod | |
3 | 321 990 02 51 | Hex. Nut | |
4 | 8854 1326 2525 | Bush (Con. Rod A/C) | |
5 | 8854 1322 2525 | Set of Con. Rod Bearing STD Consists of : | |
6 | Bearing Half Lower STD | ||
7 | Bearing Half Upper STD | ||
8 | 8854 1310 25 25 | Assy. Piston Std. (w/o Rings) | |
9 | Piston STD. | ||
10 | Piston Pin | ||
11 | Internal Circlip | ||
12 | 8854 1313 25 25 | Set of Piston Rings Consisting of : Scraper Ring | |
14 | 2525 1310 37 07 | Cyl. Sleeve STD | |
29 | 2525 1313 69 04 | Assy. Tube | |
31 | 2525 1313 01 07 | Assy. Tube | |
32 | 2525 1313 58 08 | Rubber Hose | |
33 | 1427 020250 1 | Hose Clip 25 |

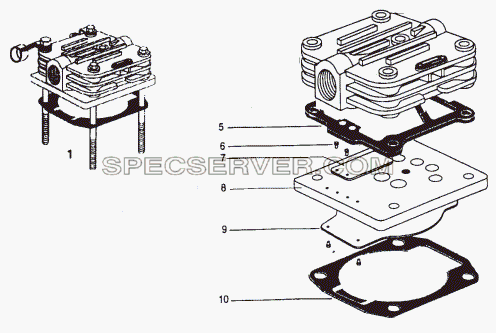

№ | Номер детали | Наименование запчасти | |
- | 2525 1310 01 49 | Assy. Reed Valve Assy consisting of : | |
- | 2525 1399 01 05 | Repair Kit, Air Compressor Head consisting of : | |
1 | 2525 1310 01 26 | Assy. Air Compressor Head (Reed Valve type) Complete Kit 94 Dia | |
5 | Gasket (Joint) | ||
6 | Locating Pin | ||
6 | Locating Pin | ||
7 | Delivery Reed | ||
8 | Valve Plate | ||
9 | Inlet Reed | ||
10 | 2525 1310 01 27 | Gasket (Joint) (bet.. Head Assy. and Cyl. Sleeve) | |
10 | Gasket (Joint) (bet. Head Assy. and Cyl. Sleeve) |

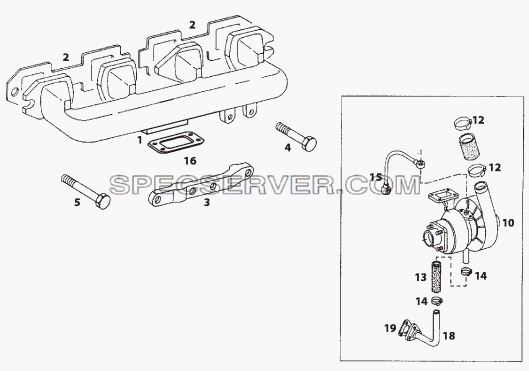

№ | Номер детали | Наименование запчасти | |
- | 2525 1411 92 01 | Washer | |
- | 2525 1817 51 01 | Flange (On Turbo) | |
- | 2525 1817 53 01 | Gasket, Flange to Turbo (Oil Supply from Oil Cooler to Turbo) | |
1 | 2525 1411 37 77 | Exhaust Manifold | |
2 | 2525 1411 53 08 | Gasket (Exhaust Manifold to Cyl. Head) | |
3 | 2525 1411 51 02 | Clamp (Exhaust Manifold) | |
4 | 1106 401069 9 | Hex. Bolt M 10x110 | |
5 | 2525 1411 32 03 | Hex. Bolt (115 mm Long) | |
10 | 2525 1451 01 14 | Assy. Turbocharger | |
12 | 1428 059922 1 | Hose Clamp SLTB 44 | |
13 | 2525 1817 58 02 | Hose | |
14 | 1428 050035 7 | Hose Clamp 35 | |
15 | 2525 1817 01 82 | Assy. Lube Line (Oil Cooler to TC) | |
16 | 2525 1411 53 01 | Gasket (Turbo To Exhaust Manifold) | |
18 | 2525 1817 01 57 | Oil Outlet Tube (Turbo to Cyl. Block) | |
19 | 2525 1817 53 02 | Gasket, Flange to Turbo (Oil Return from Turbo to Cyl. Block) |

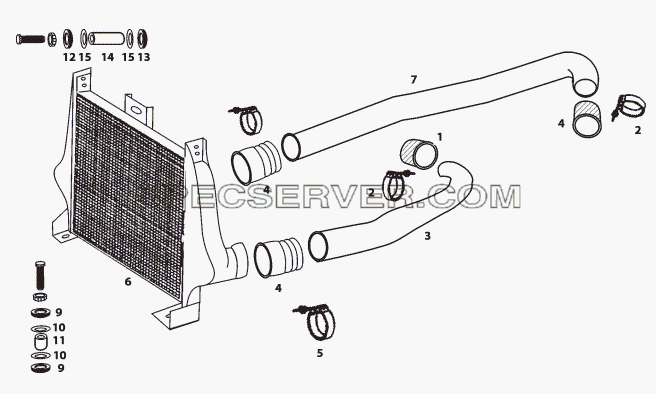

№ | Номер детали | Наименование запчасти | |
- | 2786 0913 42 04 | Assy. Clamp | |
1 | 2525 1460 58 01 | Rubber Hose (At TC Delivery) | |
2 | 1428 059922 1 | Hose Clamp SLTB 44 | |
3 | 2525 1460 38 09 | Cast Pipe(TC To IC) | |
4 | 2786 1460 58 02 | Hose Hump | |
5 | 1428 059927 2 | Hose Clamp SLTB 84 | |
6 | 2525 1460 99 06 | Intercooler | |
7 | 2525 1460 38 08 | Cast Pipe (IC To Air Intake Elbow) | |
9 | 2786 1460 75 01 | Rubber Buffer. | |
10 | 2786 1460 92 01 | Washer | |
11 | 2574 5000 69 06 | Spacer Tube (25.5 Long) | |
12 | 2786 5000 63 01 | Rubber Buffer (40 OD X 24) | |
13 | 2786 5000 63 02 | Rubber Buffer (38 Dia X 12Thk) | |
14 | 2573 5000 69 02 | Spacer Tube (60 Long) | |
15 | 2786 1460 92 01 | Washer |

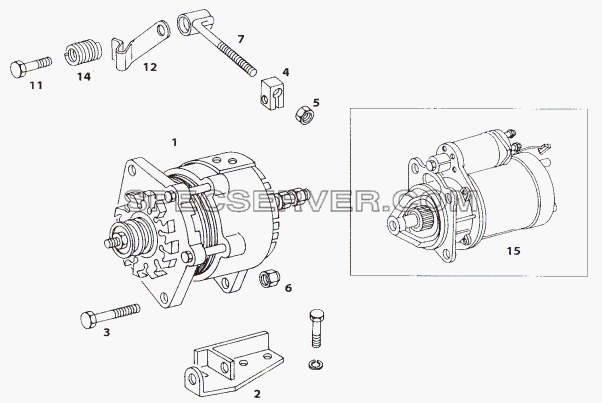

№ | Номер детали | Наименование запчасти | |
1 | 2618 1540 01 02 | Alternator 24V,75A | |
1 | 2640 1540 01 07 | Alternator 14V,65 Amps,2 Gr.Pulley | |
2 | 2523 1514 01 09 | Assy. Bracket, (Alternater Mounting) | |
2 | 2525 1514 01 47 | Assy. Bracket, (Alternater Mounting) | |
3 | 1106 389667 7 | Hex. Bolt M10X130 | |
3 | 2524 1514 32 01 | Hex. Bolt | |
4 | 2533 1514 42 04 | Clamping Piece | |
4 | 2540 1540 42 01 | Clamping Piece | |
5 | 2524 1514 65 01 | Clamping Nut | |
6 | 1214 050100 8 | Nyloc Nut M 10 | |
7 | 2524 1514 01 11 | Assy. Clamp Rod | |
7 | 2533 1514 01 08 | Assy. Clamp Rod | |
11 | 312 155 01 74 | Bolt (For Fixing Alternator) | |
14 | 312 993 28 01 | Spring Alternator | |
15 | 2618 1514 01 02 | Starter Motor (24V) | |
15 | 2632 1510 01 02 | Starter Motor (12V) |

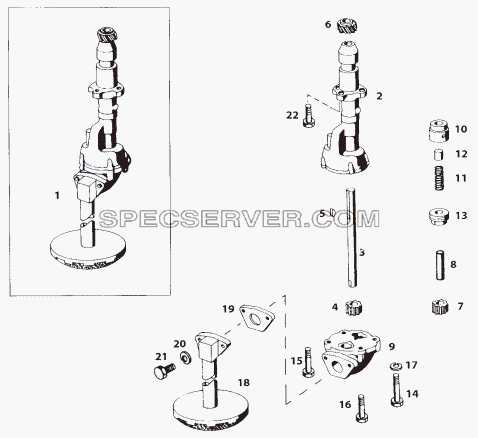

№ | Номер детали | Наименование запчасти | |
- | 8854 1808 25 25 | Gear Kit Oil Pump (50mm lg) consists of : | |
1 | 2525 1810 01 49 | Assy. Oil Pump with Strainer | |
2 | 2525 1810 37 04 | Oil Pump Housing | |
3 | 2525 1810 79 02 | Drive Shaft | |
4 | 2525 1810 54 05 | Gear, Drive Shaft | |
4 | Gear, Drive Shaft | ||
5 | 1365 050505 5 | Woodruff Key 3x6.5 | |
6 | 312 181 03 08 | Drive, Gear | |
7 | 2525 1810 54 06 | Driven Gear, Oil Pump | |
7 | Driven Gear, Oil Pump | ||
8 | 2525 1810 79 01 | Shaft For Drive Gear | |
9 | 352 181 12 20 | Cover, Oil Pump | |
10 | 352 184 03 29 | Valve Housing | |
11 | 326 993 04 01 | Spring, Pressure Relief Valve | |
12 | 321 181 00 42 | Plunger, Pressure Relief Valve | |
13 | 352 997 07 30 | Screw Plug | |
14 | 1132 419603 1 | Screw M 8x22 | |
15 | 1106 409601 1 | Bolt M 8x35 | |
16 | 1106 409603 8 | Bolt M 8x45 | |
17 | 1252 069802 5 | Spring Washer B 8 | |
18 | 2525 1815 01 15 | Assembly Strainer (Oil Pump) | |
19 | 312 186 00 80 | Gasket | |
20 | 1252 069802 5 | Spring Washer B 8 | |
21 | 1132 419602 3 | Screw M 8x20 | |
22 | 1134 240828 3 | Screw M 8x28 |
